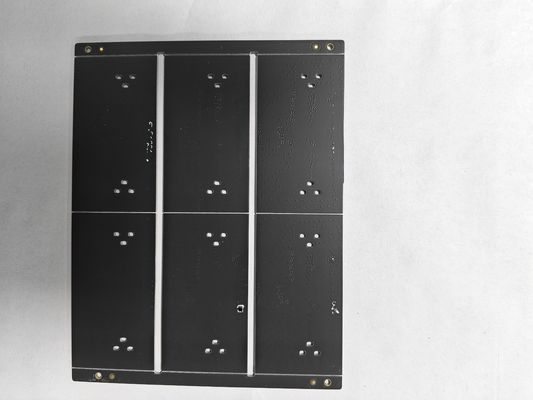

ENIG การผลิต PCB หลายชั้นที่กําหนดเองสําหรับอุปกรณ์สื่อสาร

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xนาที. ขนาดรู | 0.2มม | ความหนาของทองแดง | 1 ออนซ์ |
---|---|---|---|
ปลายผิว | ENIG | การควบคุมอิมพีแดนซ์ | ใช่ |
จำนวนเลเยอร์ | 10 ชั้น | สีซิลค์สกรีน | สีขาว |
วัสดุ | ปราศจากฮาโลเจน,KB | ความหนาของบอร์ด | 1.5มม |
ประเภท | สามารถปรับแต่งได้ | ||
เน้น | การผลิต PCB หลายชั้นตามความต้องการ,อุปกรณ์สื่อสาร ผลิต PCB หลายชั้น,การผลิต PCB หลายชั้นไร้ฮาโลเจน |
คําอธิบายสินค้า:
ผลิตภัณฑ์ PCB หลายชั้นของเรามีสีผิว ENIG ซึ่งหมายถึง Electroless Nickel Immersion Goldการ ปลาย ด้าน ผิว แบบ นี้ ให้ ความ ผ่าน ที่ ดี ที่ สุด และ ทํา ให้ ด้าน ผิว เป็น ราบ สําหรับ การ เผือก ง่าย.
เราเข้าใจความสําคัญของความแม่นยําในการผลิต PCB ซึ่งเป็นเหตุผลที่เรานําเสนอช่องว่างขั้นต่ํา 0.2 มิลลิเมตรวัสดุของเราไม่มีฮาโลเจน, KB, รับประกันว่า PCB ของคุณเป็นมิตรต่อสิ่งแวดล้อมและปลอดภัยในการใช้
ผลิตภัณฑ์การผลิต PCB หลายชั้นของเรามีความหนาของแผ่น 1.5 มิลลิเมตร ซึ่งเป็นพื้นฐานที่แข็งแรงและทนทานสําหรับองค์ประกอบอิเล็กทรอนิกส์ของคุณคุณสามารถไว้วางใจว่า PCBs ของคุณจะผลิตด้วยความแม่นยําและความใส่ใจ.
ลักษณะ:
- ชื่อสินค้า: การผลิต PCB หลายชั้น
- ระบบควบคุมความคับคาย: ใช่
- จํานวนชั้น: 10 ชั้น
- วัสดุ: ไม่มีฮาโลเจน KB
- ขนาดหลุม: 0.2 มิลลิเมตร
- สีผ้าไหม: ขาว
ผลิตภัณฑ์นี้เป็น PCB Multi-Layer Manufacturing ที่ให้บริการการควบคุมอัมพาต โดยมีจํานวนชั้น 10 ชั้น ผลิตจากวัสดุไร้ฮาโลเจน ขนาดรูขั้นต่ํา 0.2 มมและสีสีสีสีขาว.
การใช้งาน:
หนึ่งในข้อดีที่น่าสังเกตที่สุดของการผลิต PCB หลายชั้นของ Jieteng Circuit Co., Ltd คือความสามารถในการผลิตแผ่นไฟพิมพ์หลายชั้นคุณสมบัตินี้ทําให้มันเป็นคําตอบที่เหมาะสมสําหรับการใช้งานที่ต้องการการออกแบบวงจรที่ซับซ้อนและการเชื่อมต่อความหนาแน่นสูงเช่น โทรคมนาคม การสื่อสาร และระบบคอมพิวเตอร์ความเร็วสูง
ด้วยความหนาของทองแดง 1OZ และตัวเลือกวัสดุรวมทั้งไร้ฮาโลเจนและ KB ผลิตภัณฑ์นี้ถูกออกแบบมาเพื่อตอบสนองความต้องการที่ต้องการมากที่สุดของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยอุปกรณ์ประปาขั้นต่ํา 0.2 มิลลิเมตร ทําให้สามารถวางส่วนประกอบได้อย่างแม่นยําและสายไฟที่แน่น เหมาะสําหรับการใช้งานที่ต้องการความแม่นยําและความแม่นยําสูง
ความหนาของแผ่น 1.5 มิลลิเมตรและการรักษาพื้นผิวของ ENIG เพิ่มความสามารถของมันมากขึ้น ทําให้มันเป็นทางออกที่เหมาะสมสําหรับการใช้งานที่ต้องการความสมบูรณ์แบบสัญญาณและความน่าเชื่อถือสูง
การใช้งานและฉากที่พบทั่วไปสําหรับการผลิต PCB หลายชั้นของ Jieteng Circuit Co., Ltd. ได้แก่ การโทรคมนาคม, การสื่อสาร, ระบบคอมพิวเตอร์, อุปกรณ์การแพทย์, ท้องอากาศ,และอุตสาหกรรมการป้องกันโครงสร้างคุณภาพสูงและการทํางานของผลิตภัณฑ์นี้ทําให้มันเป็นทางออกที่เหมาะสมสําหรับการใช้งานที่ต้องการการออกแบบวงจรที่ซับซ้อน ความหนาแน่นสูงการเชื่อมต่อและการทํางานที่น่าเชื่อถือ
FAQ:
Q1. ข้อมูลอะไรที่จําเป็นสําหรับการนําเสนอ PCB?
A: กรเบอร์ไฟล์และความต้องการทางเทคนิค เช่น วัสดุ PCB ความหนา พื้นผิวทองแดง สีของหน้ากากและผ้าไหม เป็นต้น)
Q2. รูปแบบไฟล์ใดที่ยอมรับสําหรับการผลิต PCB?
A: ไฟล์ Gerber: ไฟล์ PCB CAM350: Protel 99SE, PADS, CAD, Altium Designer
คําถามที่ 3 ไฟล์ของฉันปลอดภัยไหม?
ตอบ: ไฟล์ของคุณมีความปลอดภัยอย่างสมบูรณ์แบบ เราคุ้มครองสิทธิทรัพย์สินทางปัญญาของลูกค้าของเราตลอดกระบวนการ ไฟล์ของลูกค้าทั้งหมดจะไม่ถูกแบ่งปันกับบุคคลที่สาม
Q4. จํานวนการสั่งซื้อขั้นต่ําเท่าไร?
ตอบ: บริษัทของเราไม่มีจํานวนการสั่งซื้อขั้นต่ํา เราสามารถจัดการกับชุดขนาดเล็กและใหญ่ได้อย่างยืดหยุ่น
Q5. ค่าจัดส่งเท่าไหร่?
A: ค่าส่งขึ้นอยู่กับจุดหมาย, น้ําหนัก, และขนาดบรรจุของสินค้า. หากคุณต้องการให้เราให้คุณอัตราส่วน, กรุณาบอกเรา.
