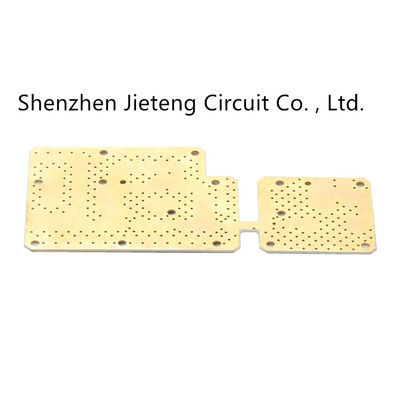

Nickle Multilayer PCB Fabrication Prototype การประกอบแผงวงจร

สถานที่กำเนิด กวางตุ้ง ประเทศจีน
ชื่อแบรนด์ JIETENG
ได้รับการรับรอง ISO/TS16949/RoHS/TS16949
หมายเลขรุ่น โรเจอร์ส FR4
จำนวนสั่งซื้อขั้นต่ำ ต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ บรรจุสูญญากาศในกล่องเปล่า
เวลาการส่งมอบ จัดส่ง5-8วัน
เงื่อนไขการชำระเงิน ต่อรองได้
สามารถในการผลิต 150,000 ตารางเมตร / ตารางเมตรต่อปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
บริการทดสอบ E-ทดสอบ วัสดุ โรเจอร์ส
สีหน้ากากประสาน สีเขียว มาตรฐานพีซีบี IPC-A-610ง
เน้น

Rogers Multilayer PCB Fabrication

,

Nickle Prototype Multilayer PCB Fabrication

,

Rogers ประกอบแผงวงจรต้นแบบ

ฝากข้อความ
รายละเอียดสินค้า

Multilayer PCB Fabrication การผลิตแผงวงจรปากกาแบบจุดต่อจุด











เรามุ่งเน้นไปที่บริการ PCB การผลิตอย่างรวดเร็วชุดขนาดกลางและขนาดเล็ก

หากคุณต้องการตอบสนองความต้องการสูง ผลิตภัณฑ์ขนาดกลาง และความต้องการพิเศษ ยินดีที่จะส่งคำถาม

24 ชั่วโมงในการทำบอร์ด PCB สองด้านให้เสร็จ2~7 วันในการสร้างแผงวงจร PCB หลายชั้น

10 วันสำหรับการผลิตอย่างเป็นทางการ



น้ำหนักทองแดง 1.0, 1.5, 2.0 ออนซ์
หน้ากากประสาน LPI สีเขียวสองด้าน, รองรับสีแดง, ขาว, เหลือง, น้ำเงิน, ดำ
ซิลค์สกรีน สองด้านหรือด้านเดียวเป็นสีขาว เหลือง ดำ หรือเป็นลบ
ความกว้างของเส้นขั้นต่ำของซิลค์สกรีน 0.006'' หรือ 0.15 มม
ขนาดกระดานสูงสุด 20 นิ้ว * 20 นิ้ว หรือ 500 มม. * 500 มม
การติดตามขั้นต่ำ / ช่องว่าง 0.10 มม. หรือ 4 มิล
เส้นผ่านศูนย์กลางรูเจาะขั้นต่ำ 0.01'',0.25 มม. หรือ 10 มิล
เสร็จสิ้นพื้นผิว HASL, Nickle, Immersion Gold, Immersion Tin, Immersion Silver, OSP ฯลฯ
ความทนทานต่อความหนาของบอร์ด ±10%
ความทนทานต่อน้ำหนักทองแดง ± 0.25 ออนซ์
ความกว้างของช่องน้อยที่สุด 0.12'', 3.0 มม. หรือ 120 มิล
ความลึกของ V-Score 20-25% ของความหนาของบอร์ด
ออกแบบรูปแบบไฟล์ Gerber RS-274,274D,Eagle และ DXF,DWG ของ AutoCAD





Nickle Multilayer PCB Fabrication Prototype การประกอบแผงวงจร 0
