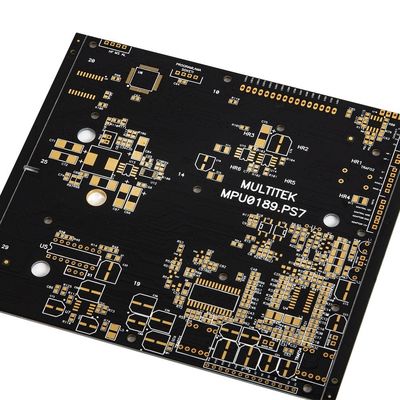

การผลิต PCB หลายชั้นที่ควบคุมความขัดขวาง ด้วยพื้นผิวที่แตกต่างกัน หลายชั้นวงจรไฮบริด PCB

Place of Origin China
ชื่อแบรนด์ JIETENG
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ สามารถต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทําการ
เงื่อนไขการชำระเงิน สามารถต่อรองได้
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปลายผิว HASL, ENIG, OSP, ซิลเวอร์แช่ นาที. ระยะห่างบรรทัด 0.1มม
สีซิลค์สกรีน ขาว ดำ เหลือง Min. นาที. line width ความกว้างของเส้น 0.1มม
นาที. ขนาดรู 0.2มม จำนวนเลเยอร์ 2-20
การควบคุมอิมพีแดนซ์ ใช่ ความหนาของทองแดง 1-4 ออนซ์
วัสดุพื้นฐาน ทาโคนิค จำนวนชั้น 1-6
ความหนา 0.2-6.0มม สภาพ ใหม่
ความหนาของฟอยล์ทองแดง IOZ จำนวนเลเยอร์ 1--22L
บริการทดสอบ การทดสอบทางอิเล็กทรอนิกส์ 100% ประเภทของผู้ให้บริการ Oem
Min. นาที. Trace Width/Spacing ติดตามความกว้าง/ระยะห่าง 0.1มม บริการ PCB+ส่วนประกอบ+การประกอบ
วัสดุฐาน FR4, FR1-4 ลามิเนต FR-4, ฮาโลเจนฟรี, TG สูง ฯลฯ
เน้น

การผลิต PCB หลายชั้น

,

PCB หลายชั้นที่ควบคุมความคัดค้าน

,

PCB ไฮบริดหลายชั้น

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

บริการผลิตแผ่นวงจรพิมพ์หลายระดับของเราให้บริการกับหลากหลายตัวเลือกสีผ้าไหม รวมถึงสีขาว สีดํา สีเหลือง และอื่น ๆ เพื่อตอบสนองความต้องการการออกแบบของคุณทีมงานผู้เชี่ยวชาญที่มีประสบการณ์ของเรา รับประกันว่าทุกแผ่นจะผลิตด้วยความแม่นยําและแม่นยําซึ่งตรงกับมาตรฐานของอุตสาหกรรมที่เข้มงวด

ด้วยขนาดช่องขั้นต่ํา 0.2 มิลลิเมตร และระยะทางเส้นขั้นต่ํา 0.1 มิลลิเมตร บริการผลิต PCB หลายชั้นของเรานําเสนอแผ่นวงจรที่มีประสิทธิภาพสูง.เราสามารถผลิตแผ่นที่มีจํานวนชั้นตั้งแต่ 2 ถึง 20 แผ่น ซึ่งทําให้มีแนวทางการออกแบบที่หลากหลาย

ไม่ว่าคุณต้องการต้นแบบหรือผลิตขนาดใหญ่ บริการผลิตแผ่นวงจรพิมพ์หลายชั้นของเราสามารถตอบสนองความต้องการของคุณติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับความสามารถในการผลิต PCB หลายชั้นของเราและวิธีที่เราสามารถช่วยนําออกแบบอิเล็กทรอนิกส์ของคุณสู่ชีวิต.



ลักษณะ:

  • ชื่อสินค้า: การผลิต PCB หลายชั้น
  • ความหนาของทองแดง: 1-4 oz
  • ระบบควบคุมความคับคาย: ใช่
  • ความหนาของแผ่น: 0.2-3.2mm
  • ขั้นต่ํา ความกว้างเส้น: 0.1mm
  • ปลายผิว: HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา, ฯลฯ

ผลิตภัณฑ์นี้มีลักษณะดังต่อไปนี้สําหรับการสร้างแผ่นสายพิมพ์หลายระดับและการประกอบส่วนประกอบ PCB หลายชั้น:

  • ความหนาของทองแดงตั้งแต่ 1-4 oz
  • ความสามารถในการควบคุมความคัดค้าน
  • ความหนาของแผ่นจาก 0.2-3.2mm
  • ความกว้างเส้นขนานขั้นต่ํา 0.1mm
  • ตัวเลือกการเสร็จผิวที่แตกต่างกัน เช่น HASL, ENIG, OSP, Immersion Silver, Immersion Tin เป็นต้น


การใช้งาน:

หนึ่งในการใช้หลักของ JIETENG's Multi-Layer PCB Component Assembly คือการผลิตระบบแสง LEDระบบเหล่านี้โดยทั่วไปต้องการพวงจรพิมพ์ที่สามารถรับมือกับอุณหภูมิสูงและทนความชื้นผลิตภัณฑ์นี้เหมาะสําหรับการใช้งานดังกล่าว เนื่องจากมันถูกทําจากวัสดุที่มีคุณภาพสูง ที่สามารถทนต่ออุณหภูมิและความชื้นสูง

การใช้งานทั่วไปอีกอย่างของบอร์ดวงจร PCB คือการผลิตอุปกรณ์ทางการแพทย์ อุปกรณ์ทางการแพทย์ต้องการความละเอียดและความแม่นยําสูงและผลิตภัณฑ์นี้ถูกออกแบบมาเพื่อตอบสนองความต้องการเหล่านั้นด้วยคุณสมบัติการควบคุมความคัดค้าน ของมัน ผลิตภัณฑ์นี้รับประกันว่าบอร์ดวงจรตอบสนองความต้องการเฉพาะของอุปกรณ์การแพทย์ โดยให้ผลที่น่าเชื่อถือและแม่นยํา

บอร์ดวงจร PCB ยังเหมาะสําหรับการใช้ในการผลิตอิเล็กทรอนิกส์รถยนต์ อิเล็กทรอนิกส์รถยนต์ต้องการบอร์ดวงจรที่สามารถรับมือกับการสั่นสะเทือน อุณหภูมิสูงและสภาพที่ยากลําบากอื่นๆผลิตภัณฑ์นี้ถูกออกแบบมาเพื่อตอบสนองความต้องการเหล่านี้ และถูกทําจากวัสดุที่มีคุณภาพสูง ที่สามารถทนต่อสภาพเหล่านี้ได้

โดยรวมแล้ว บอร์ดวงจร PCB ของ JIETENG เป็นตัวเลือกที่ดีสําหรับใครก็ตามที่มองหาการแก้ไขการผลิตบอร์ดวงจรพิมพ์หลายชั้นที่มีคุณภาพสูงผลิตภัณฑ์นี้เหมาะสําหรับการใช้ในสถานการณ์ที่หลากหลายและสามารถตอบสนองความต้องการเฉพาะเจาะจงของโครงการใด ๆ.



การปรับแต่ง:

เรานําเสนอหลายรูปแบบของพื้นผิว ปลาย, ซึ่งรวมถึง HASL, ENIG, OSP, เงิน Immersion, ทิน Immersion, ฯลฯ ขั้นต่ําขนาดหลุมของเรา 0.2 มิลลิเมตร,สีดําช่วงระยะเส้นขั้นต่ําของเราคือ 0.1 มิลลิเมตร และเราสามารถปรับจํานวนชั้นของเราให้ตรงกันได้ระหว่าง 2-20



การสนับสนุนและบริการ:

ผลิตภัณฑ์ PCB Multilayer ของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อให้ลูกค้าของเรามีประสบการณ์ที่เรียบร้อยตั้งแต่เริ่มต้นจนจบทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะให้คําแนะนําเกี่ยวกับการออกแบบ, การผลิตและการประกอบ เพื่อให้แน่ใจว่า PCB ของคุณตรงกับข้อจําแนกและความต้องการทั้งหมด เราให้บริการการผลิตต้นแบบเพื่อช่วยให้คุณทดสอบการออกแบบของคุณ ก่อนที่จะย้ายไปสู่การผลิตจํานวนมากและโรงงานผลิตของเรามีเทคโนโลยีที่ทันสมัย เพื่อให้การผลิตมีคุณภาพสูงนอกจากนี้ เรายังให้บริการในการทดสอบและตรวจสอบ เพื่อให้แน่ใจว่า PCB ของคุณตรงกับมาตรฐานและกฎหมายของอุตสาหกรรมเป้าหมายของเราคือให้ลูกค้าของเรา มีผลิตภัณฑ์และบริการที่มีคุณภาพสูงสุด เพื่อช่วยให้พวกเขาประสบความสําเร็จในความพยายามของพวกเขา.



การบรรจุและการขนส่ง

การบรรจุสินค้า:

  • ทุก PCB หลายชั้น จะถูกบรรจุในถุงกันสแตตติก
  • ถุงกันสแตติกจะวางในกล่องกระดาษ
  • กล่องกระดาษกระดาษจะถูกปิดด้วยเทปบรรจุ

ส่งสินค้า:

  • การจัดส่งจะได้รับการจัดการโดย พาร์ทเนอร์ของเราที่เชื่อถือ
  • เราให้บริการส่งทั่วโลก
  • ค่าจัดส่งจะคํานวณขึ้นอยู่กับน้ําหนักและสถานที่จัดส่ง
  • เราจะให้หมายเลขการติดตาม เมื่อพัสดุส่ง
