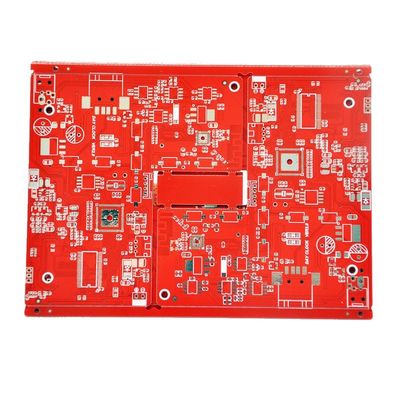

8 ชั้น ขาว HASL รูปแบบการประกอบ PCB ด้วย 0.1 มิลลิเมตร นิ้ววงแหวน / 1 oz ทองแดงน้ําหนัก PTFE บอร์ดความถี่สูง

Place of Origin China
ชื่อแบรนด์ JTETENG
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ สามารถต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทําการ
เงื่อนไขการชำระเงิน สามารถต่อรองได้
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
แหวนวงแหวนขั้นต่ำ 0.1มม สีซิลค์สกรีน ขาว ดำ เหลือง เขียว
เลเยอร์ PCB 6 ชั้น ปลายผิว แฮส
ขนาดรูต่ำสุด 0.2มม ขนาด PCB 100มม.*100มม
น้ำหนักทองแดง 1 ออนซ์ ชื่อสินค้า การประกอบ PCB ต้นแบบ
การติดตามขั้นต่ำ/ช่องว่าง 0.1มม จำนวนเลเยอร์ 8 ชั้น
การใช้งาน อุปกรณ์อิเล็กทรอนิกส์ อุณหภูมิการทํางาน -55°C ถึง +150°C
คําสําคัญ การพิมพ์ PCB ตามสั่ง การรับรอง ISO9001, UL, RoHS
น้ำหนัก Cu ภายนอก 0.5-4 0z หน้ากากประสาน สีขาว
ความหนาของทองแดง 0.5-6.0ออนซ์ ขนาดการเจาะ ขั้นต่ำ 0.0078” (0.2 มม.)
หน้ากากประสาน Green. เขียว. Red. สีแดง. Blue. สีฟ้า. White. สี จำนวนชั้น 1-60L
พื้นที่ขั้นต่ำ 0.075มม
เน้น

1 oz Copper Prototype PCB Assembly 8 layer Prototype PCB Assembly ราคาถูกมาก

,

8 Layer Prototype PCB Assembly

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

สีผ้าไหมของ PCB นี้เป็นสีขาว, รับประกันการติดป้ายที่ชัดเจนและอ่านง่ายสําหรับส่วนประกอบทั้งหมด. ความกว้างเส้นขั้นต่ํา 0.1 มม / 0.1 มิลลิเมตรรับประกันการประกอบวงจรพิมพ์ที่แม่นยําและแม่นยําทําให้ผลิตภัณฑ์นี้ เหมาะสําหรับการออกแบบอิเล็กทรอนิกส์ที่ซับซ้อนที่สุด

ผลิตภัณฑ์ประกอบแผ่นพิมพ์นี้ใช้ HASL Surface Finish ซึ่งเป็นทางออกที่น่าเชื่อถือและมีประหยัดสูงสําหรับการประกอบอิเล็กทรอนิกส์ให้ความแตกต่างที่ดีและความเห็นสําหรับส่วนประกอบทั้งหมดบนบอร์ดคุณสมบัตินี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งระหว่างการประกอบและการบํารุงรักษา

ผลิตภัณฑ์ PCB Prototype Assembly ของเราถูกผลิตให้มีมาตรฐานคุณภาพสูงสุดไม่ว่าคุณจะออกแบบสินค้าใหม่ หรือปรับปรุงสินค้าที่มีอยู่, การแก้ไขการประกอบแผ่นพิมพ์นี้เป็นทางเลือกที่สมบูรณ์แบบสําหรับความต้องการอิเล็กทรอนิกส์ของคุณ



ลักษณะ:

  • ชื่อสินค้า: รุ่นแรกของ PCB
  • ปลายผิว: HASL
  • วิธีการทดสอบ: การทดสอบเครื่องบิน
  • หน้ากากผสมสี: สีเขียว
  • ขนาดหลุม: 0.2mm
  • ขั้นต่ําความกว้างเส้น/พื้นที่: 0.1mm/0.1mm

ผลิตภัณฑ์ผสมผสานวงจรพิมพ์นี้ เหมาะสําหรับการผลิต PCB แบบต้นแบบ ด้วยการทําความเรียบร้อยบนผิวของ HASLผลิตภัณฑ์นี้รับประกันผลงานที่น่าเชื่อถือและมีประสิทธิภาพขนาดรูขั้นต่ํา 0.2 มิลลิเมตร และความกว้างเส้นขั้นต่ํา 0.1 มิลลิเมตร / 0.1 มิลลิเมตรทําให้มันสมบูรณ์แบบสําหรับการออกแบบวงจรแม่นยํา



ปริมาตรเทคนิค:

ชื่อสินค้า รุ่นแรกของ PCB
ชั้น PCB 8 ชั้น
น้ําหนักทองแดง 1 ออนซ์
ขนาดหลุม 0.2 มม.
ขั้นต่ําความกว้างเส้น/พื้นที่ 0.1 มิลลิเมตร/0.1 มิลลิเมตร
ปลายผิว HASL
สีหน้ากากผสม สีเขียว
สีผ้าไหม สีขาว
วิธีการทดสอบ การทดสอบเครื่องบิน
สะพานหน้ากากหมึก 0.1 มม.


การใช้งาน:

PCB Prototype Fabrication ให้บริการด้านการใช้งานที่หลากหลายในอุตสาหกรรมที่แตกต่างกัน. สะพานหน้ากาก Solder Min ของผลิตภัณฑ์ขนาด 0.1 มม.1 มิลลิเมตรทําให้มันเหมาะสําหรับการใช้ในวงจรความหนาแน่นสูงและซับซ้อน เช่นไมโครโปรเซสเซอร์, เครื่องประมวลสัญญาณดิจิตอล และโมดูลความจํา

การผลิต PCB ประกอบต้นแบบถูกออกแบบมาเพื่อตอบสนองสถานการณ์ที่แตกต่างกัน, รวมถึงอุตสาหกรรม, การแพทย์, และอิเล็กทรอนิกส์ผู้บริโภค.อุตสาหกรรมที่ต้องการระบบอิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงประเภทด้านการบิน กองทัพ และอุตสาหกรรมรถยนต์ จะพบผลิตภัณฑ์นี้เป็นประโยชน์

อุปกรณ์ทางการแพทย์ เช่น เครื่องเฝ้าดูผู้ป่วย ปั๊มฉีด และอุปกรณ์วินิจฉัย ต้องการอิเล็กทรอนิกส์ที่มีความแม่นยําและน่าเชื่อถือสูงการประกอบ PCB แบบต้นแบบของ JIETENG สามารถใช้ในการผลิตอุปกรณ์ดังกล่าว.

ผลิตภัณฑ์นี้ยังเหมาะสําหรับการใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เช่น สมาร์ทโฟน, แท็บเล็ต, และอุปกรณ์ที่ใส่ได้. ขนาดความกว้างเส้นขั้นต่ํา 0.1mm/0.1 มิลลิเมตรและสีสีสีขาวทําให้มันเหมาะสมสําหรับการออกแบบและผลิตอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก.

โดยรวมแล้ว Prototype PCB Assembly ของ JTETENG ให้ผลิตภัณฑ์ที่มีความหลากหลาย สามารถใช้ได้ในอุตสาหกรรมและการใช้งานที่แตกต่างกันและความน่าเชื่อถือทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับผู้ผลิตอิเล็กทรอนิกส์.



การปรับแต่ง:

ของเราJIETENG รูปแบบ PCB การประกอบให้บริการการปรับปรุงเพื่อตอบสนองความต้องการพิเศษของคุณบอร์ดวงจร PCBผลิตในจีนด้วยHASLปลายผิว

ของเราการผลิต PCB แบบแรกบริการรวมกะพรือหน้ากากผสมผสมขั้นต่ํา0.1 มม.และความกว้างเส้น/พื้นที่ขั้นต่ํา0.1 มิลลิเมตร/0.1 มิลลิเมตรเราใช้การทดสอบเครื่องบินวิธีการรับประกันคุณภาพของการ ประกอบ วงจร พิมพ์.
