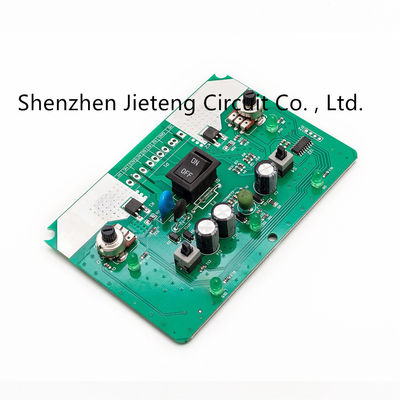

ความถี่สูง Rogers การผลิตบอร์ดต้นแบบ PCB แบบยืดหยุ่น

  • High Frequency Rogers Flexible PCB Prototype Board Fabrication
  • High Frequency Rogers Flexible PCB Prototype Board Fabrication
สถานที่กำเนิด กวางตุ้ง ประเทศจีน
ชื่อแบรนด์ JIETENG
ได้รับการรับรอง ISO/TS16949/RoHS/TS16949
หมายเลขรุ่น โรเจอร์ส FR4
จำนวนสั่งซื้อขั้นต่ำ ต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ บรรจุสูญญากาศในกล่องเปล่า
เวลาการส่งมอบ จัดส่ง5-8วัน
เงื่อนไขการชำระเงิน ต่อรองได้
สามารถในการผลิต 150,000 ตารางเมตร / ตารางเมตรต่อปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ความหนาของบอร์ด 1.6mm-3.2mm วัสดุฐาน FR4
Min. นาที. line width ความกว้างของเส้น 0.1มม การตกแต่งพื้นผิว แฮส
เน้น

บอร์ดต้นแบบ PCB แบบยืดหยุ่น

,

บอร์ดต้นแบบ PCB ของ Rogers

,

การผลิต PCB แบบยืดหยุ่นของ Rogers
ฝากข้อความ
รายละเอียดสินค้า

Rogers การประมวลผลต้นแบบจานผสมความถี่สูง

รายละเอียดที่จำเป็น
สถานที่กำเนิด:
กวางตุ้ง ประเทศจีน
วัสดุฐาน:
FR4/สูง TG FR-4/M4/ M6/โรเจอร์/เนลโก/ไอโซลา
ความหนาของทองแดง:
1 - 4 ออนซ์
ความหนาของบอร์ด:
0.2 - 4 มม
นาที.ขนาดรู:
0.15มม
นาที.ความกว้างของเส้น:
0.1มม
นาที.ระยะห่างบรรทัด:
0.1มม
การตกแต่งพื้นผิว:
OSP,ทองแช่,กระป๋องแช่,แช่
การบัดกรีต้านทานการเปิดต่ำสุด:
1.5 ลบ
สะพานต้านทานการบัดกรีขั้นต่ำ:
3 ล้าน
อัตราส่วนภาพสูงสุด:
10:01
ความแม่นยำในการควบคุมอิมพีแดนซ์:
±8%
ใบรับรอง:
ISO9001, ISO16949, ROHS
























ความสามารถในการผลิต RPCB ที่เข้มงวด
รายการ
ร.ป.ภ
เอชดีไอ
ความกว้างบรรทัด/ระยะห่างบรรทัดขั้นต่ำ
3MIL/3MIL(0.075มม.)
2MIL/2MIL(0.05มม.)
เส้นผ่านศูนย์กลางรูขั้นต่ำ
6มิล(0.15มม.)
6มิล(0.15มม.)
การบัดกรีต้านทานการเปิดขั้นต่ำ (ด้านเดียว)
1.5MIL(0.0375MM)
1.2MIL(0.03MM)
สะพานต้านทานการบัดกรีขั้นต่ำ
3มิล(0.075มม.)
2.2MIL(0.055MM)
อัตราส่วนกว้างยาวสูงสุด (ความหนา/เส้นผ่านศูนย์กลางรู)
10:1
8:1
ความแม่นยำในการควบคุมอิมพีแดนซ์
+/-8%
+/-8%
เสร็จสิ้นความหนา
0.3-3.2MM
0.2-3.2MM
ขนาดบอร์ดสูงสุด
630มม.*620มม
620มม.*544มม
ความหนาของทองแดงสำเร็จรูปสูงสุด
6 ออนซ์ (210UM)
2 ออนซ์ (70UM)
ความหนาของบอร์ดขั้นต่ำ
6มิล(0.15มม.)
3MIL(0.076มม.)
ชั้นสูงสุด
14 ชั้น
12 ชั้น
การรักษาพื้นผิว
HASL-LF,OSP,Immersion Gold,Immersion Tin ,Immersion Ag
Immersion Gold, OSP, Selectiveimmersion gold,
พิมพ์คาร์บอน
ขนาดรูเลเซอร์ต่ำสุด/สูงสุด
/
3MIL / 9.8MIL
ความทนทานต่อขนาดรูเลเซอร์
/
10%
