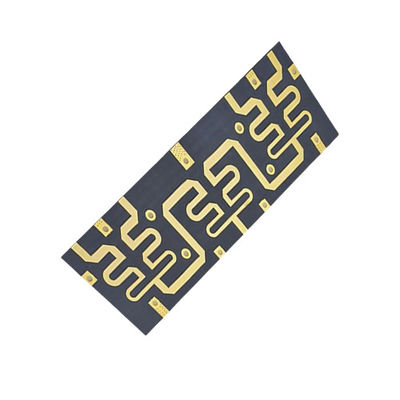

การผลิต PCB หลายชั้นแผ่น PTFE 0.2-3.2mm HASL ENIG OSP การบําบัดผิว

คําอธิบายสินค้า:

การมาถึงของอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนมากขึ้น ทําให้จําเป็นต้องพัฒนาเทคโนโลยีแผ่นวงจรที่ซับซ้อนมากขึ้นบอร์ดวงจรพิมพ์หลายชั้น (PCB) ยืนยันว่าเป็นองค์ประกอบสําคัญในอิเล็กทรอนิกส์ที่ทันสมัยผลิตภัณฑ์ PCB Multilayer ของเราอยู่เบื้องหน้าของการผลิต PCB Multilayerปรับปรุงเพื่อตอบสนองมาตรฐานที่เข้มงวดของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ที่ต้องการการเชื่อมต่อและความน่าไว้วางใจที่มีความหนาแน่นสูง.

ผลิตด้วยความแม่นยํา พีซีบีหลายชั้นของเรา ให้ผลงานที่ไม่มีคู่แข่งลักษณะนี้ทําให้คุณสมบัติไฟฟ้าของบอร์ดวงจรตรงกับความต้องการของสัญญาณความเร็วสูง, ทําให้ลดการสูญเสียสัญญาณ, crosstalk, และการแทรกแซงไฟฟ้าแม่เหล็กการควบคุมความขัดขวางที่แม่นยํา เป็นการพิสูจน์ความมุ่งมั่นของเรา ในการจัดส่งผลิตภัณฑ์ที่ตอบสนองความต้องการที่ละเอียดของการประกอบอิเล็กทรอนิกส์ที่ทันสมัย.

ในอาณาเขตของการสร้างแผ่นสายพิมพ์หลายระดับ หนึ่งในรายละเอียดที่ต้องการมากที่สุดคือการลดความกว้างของเส้น.ความกว้างของเส้น 0.1 มิลลิเมตร, ทําให้ความหนาแน่นของวงจรสูงขึ้นต่อหน่วยพื้นที่. การลดขนาดนี้มีความสําคัญสําหรับอิเล็กทรอนิกส์ที่ทันสมัย, ซึ่งต้องการฟังก์ชันมากขึ้นในแพคเกจที่เล็กมากขึ้น

ความสวยงามและความสามารถในการทํางานของ PCB ได้ถูกเพิ่มขึ้นอย่างสําคัญด้วยสี Solder Mask และผลิตภัณฑ์ของเรามีตัวเลือกหลายรูปแบบ เช่น สีเขียว, สีฟ้า, สีขาว, สีดํา, สีแดง และอื่นๆ The choice of solder mask not only provides a distinct look to the PCB but also contributes to the protection of the copper circuits from environmental factors and reduces the likelihood of solder bridging between closely spaced solder pads.

การปรับตัวเป็นสิ่งสําคัญในการสร้างแผ่นพิมพ์ไฟฟ้าหลายระดับและบริการผลิต PCB Multilayer ของเราตอบสนองความซับซ้อนของการออกแบบต่างๆ โดยนําเสนอจํานวนชั้นตั้งแต่ 2 ถึง 20 ชั้นความหลากหลายนี้ทําให้ลูกค้าของเรามั่นใจว่า ไม่ว่าจะเป็นการทํางานบนบอร์ดสองชั้นที่เรียบง่าย หรือการออกแบบที่ซับซ้อนผลิตภัณฑ์ของเราสามารถรองรับความซับซ้อนและการเชื่อมต่อระหว่างชั้นที่จําเป็นสําหรับอิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงและหลายฟังก์ชัน.

ยิ่งไปกว่านั้น ความมุ่งมั่นของเราต่อความแม่นยํา ยังเห็นได้ชัดมากขึ้น ในการบรรลุความกว้างของเส้นขั้นต่ํา 0.1 มิลลิเมตรความสามารถระยะห่างที่แคบนี้มีความสําคัญในการรักษาความสมบูรณ์แบบของสัญญาณและลดศักยภาพในการตัดสั้นในแผนกที่อัดแน่นความใส่ใจในรายละเอียดเป็นสิ่งที่ทําให้การผลิตบอร์ดวงจรพิมพ์หลายชั้นของเราแตกต่างกัน

ทุกแผ่นพีซีบีหลายชั้นที่เราผลิต จะผ่านการทดสอบอย่างเข้มงวด และมาตรการควบคุมคุณภาพ เพื่อให้แน่ใจว่ามันตรงกับมาตรฐานสูงสุดแม้แต่ความไม่สมบูรณ์แบบเล็ก ๆ น้อย ๆ ก็สามารถนําไปสู่ผลลัพธ์ที่สําคัญดังนั้น กระบวนการประกันคุณภาพของเราถูกออกแบบมาเพื่อระบุและกําจัดความบกพร่องใด ๆ ที่อาจเสี่ยงต่อผลงานของ PCB

สรุปคือผลิตภัณฑ์ Multilayer PCB Fabrication ของเราเป็นมุมก้อนในด้านการผลิตแผ่นวงจรพิมพ์หลายชั้นความละเอียดความกว้างเส้นและระยะทางสีหน้ากากผสมเหล็กหลากหลาย และจํานวนชั้นหลากหลาย เราส่ง PCB ที่ไม่เพียงแค่สวยงาม แต่ยังมีไฟฟ้าเหนือกว่าและมีความน่าเชื่อถือสูงมั่นใจความเชี่ยวชาญของเราในการสร้างแผ่นสายพิมพ์หลายระดับ เพื่อขับเคลื่อนนวัตกรรมอิเล็กทรอนิกส์รุ่นต่อไป.

ลักษณะ:

• ชื่อสินค้า: การผลิต PCB หลายชั้น
• ความหนาของทองแดง: 1-4 oz
• ขนาดหลุม: 0.2 มิลลิเมตร
• สีหน้ากากผสม: เขียว น้ําเงิน ขาว ดํา แดง เป็นต้น
• วัสดุ: FR4, High TG FR4, ฟรีฮาโลเจน, โรเจอร์ส, ฯลฯ
• ขั้นต่ํา ความกว้างเส้น: 0.1mm
• การผลิตแผ่นวงจรพิมพ์หลายระดับ
• การผลิตแผ่นวงจรพิมพ์หลายระดับ
• การผลิตแผ่นวงจรพิมพ์หลายระดับ

ปริมาตรเทคนิค:

การใช้งาน:

ยี่ห้อ JIETENG เป็นที่รู้จักกันดีสําหรับความเชี่ยวชาญในการผลิต PCB หลายชั้นจําหน่ายแผ่นวงจร PCB ที่มีคุณภาพสูง ที่ตอบสนองกับการใช้งานที่หลากหลาย ด้วยหมายเลขรุ่นที่เหมือนกับความแม่นยําและความน่าเชื่อถือบอร์ดวงจร PCB เหล่านี้ถูกออกแบบมาเพื่อตอบสนองความต้องการอิเล็กทรอนิกส์ที่ซับซ้อนผลิตในประเทศจีน PCBs JIETENG เป็นการพิสูจน์ความก้าวหน้าทางเทคโนโลยีของประเทศในภาคอิเล็กทรอนิกส์

PCBs JIETENG มีระยะทางเส้นขั้นต่ําและความกว้าง 0.1 มิลลิเมตร ทําให้สามารถวางส่วนประกอบความหนาแน่นสูง ซึ่งมีความสําคัญในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยความหนาของแผ่นจะตั้งแต่ 0.2 มิลลิเมตรถึง 3.2 มิลลิเมตร, ให้ความสามารถในการใช้งานได้หลากหลายสําหรับความต้องการสินค้าที่แตกต่างกัน ไม่ว่าจะเป็นสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคบางหรือระบบอุตสาหกรรมที่แข็งแกร่ง, PCB ของ JIETENG สามารถปรับแต่งให้เหมาะสม

วัสดุที่ใช้ใน PCB เหล่านี้ประกอบด้วย FR4 มาตรฐาน, High TG FR4 สําหรับความต้านทานความร้อนที่เพิ่มขึ้น, Halogen Free สําหรับความเป็นมิตรต่อสิ่งแวดล้อม, และ Rogers สําหรับการใช้งานความถี่สูงความหลากหลายนี้ทําให้มั่นใจว่า ไม่ว่าการเน้นความยั่งยืน, มาตรฐานสิ่งแวดล้อม, หรือผลประกอบการ, มีตัวเลือกของวัสดุที่เหมาะสม

กับการควบคุมความคับค้าน, JIETENG PCBs รับประกันความสมบูรณ์ของสัญญาณ ซึ่งเป็นสิ่งสําคัญในวงจรอิเล็กทรอนิกส์ความเร็วสูงคุณสมบัตินี้ทําให้ PCBs JIETENG เหมาะสําหรับการใช้ในระบบอิเล็กทรอนิกส์ที่ซับซ้อนที่ผลงานที่สม่ําเสมอไม่ต่อรอง.

โอกาสการใช้งานและกรณีฉากสําหรับผลิตภัณฑ์ PCB ของ JIETENG มากมาย พวกเขาเป็นส่วนประกอบในภาคโทรคมนาคมการผลิต PCB หลายชั้นในวงการคอมพิวเตอร์ จากเซอร์เวอร์ไปยังคอมพิวเตอร์ส่วนตัว PCB เหล่านี้ถูกใช้สําหรับความสามารถของพวกเขาในการสนับสนุนการวางแผนส่วนประกอบหนาแน่นและจัดการความร้อนอย่างมีประสิทธิภาพอุตสาหกรรมการแพทย์ยังได้รับประโยชน์โดยใช้ PCBs ความแม่นยําของ JIETENG ในอุปกรณ์การวินิจฉัยและการรักษาที่สําคัญ

อุตสาหกรรมรถยนต์และอากาศอาชีพพึ่งพาการ PCB ที่แข็งแกร่งของ JIETENG สําหรับระบบนําทาง, ระบบควบคุมและระบบบันเทิงการประกอบส่วนประกอบ PCB หลายชั้นเพื่อให้การใช้งานที่ซับซ้อนเหล่านี้สามารถทํางานได้อย่างน่าเชื่อถือ ภายใต้สภาพที่ต้องการและคอนโซลเกมยังใช้ PCB หลายชั้นนี้สําหรับการออกแบบคอมแพคต์ของพวกเขาและความจําเป็นในการใช้พื้นที่ที่ประสิทธิภาพ.

สรุป PCB บอร์ดของ JIETENG เป็นส่วนประกอบที่จําเป็นสําหรับอุตสาหกรรมที่ต้องการคุณภาพสูงการผลิต PCB หลายชั้นด้วยคุณสมบัติที่ทันสมัย ตัวเลือกวัสดุ และกระบวนการผลิตอย่างละเอียด JIETENG ยืนเป็นจุดสูงสุดของเทคโนโลยี PCBพร้อมที่จะตอบสนองความต้องการที่หลากหลายของอิเล็กทรอนิกส์ที่ทันสมัย.

การปรับแต่ง:

ชื่อแบรนด์จีเทง

เลขรุ่น:บอร์ดวงจร PCB

สถานที่กําเนิด:จีน

ระบบควบคุมความคับค้าน:ใช่

ความหนาของแผ่น:0.2-3.2 มม.

สีผ้าไหม:ขาว ดํา เหลือง เป็นต้น

วัสดุFR4, High TG FR4, ฟรีจากฮาโลเจน, โรเจอร์ส, เป็นต้น

สีหน้ากากผสมสีเขียว สีฟ้า สีขาว สีดํา สีแดง เป็นต้น

สํารวจโลกของการสร้างแผ่นพิมพ์ไฟฟ้าหลายระดับกับ JIETENG, พาร์ทเนอร์ที่เชื่อถือได้ใน customizedการประกอบส่วนประกอบ PCB หลายชั้นทุกๆ JIETENGบอร์ดวงจร PCBได้ถูกผลิตอย่างละเอียดในจีนให้ความแม่นยําการควบคุมความคับค้านและหลากหลายความหนาของแผ่นจาก 0.2-3.2 มิลลิเมตรสีผ้าไหมรวมทั้งสีขาว สีดํา และสีเหลือง เพื่อให้ตรงกับการออกแบบของคุณ ความสวยงาม ของเราการเลือกวัสดุ, รวมถึง FR4,การประกอบส่วนประกอบ PCB หลายชั้นความต้องการ และให้มันจบด้วยการเลือกสีหน้ากากผสม, เลือกจากสีเขียว สีฟ้า สีขาว สีดํา สีแดง และอื่นๆ เพื่อปรับแต่งแผ่นวงจรหลายชั้นของคุณให้สมบูรณ์แบบ

การสนับสนุนและบริการ:

ผลิตภัณฑ์ PCB Multilayer ของเรามีการสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อให้แน่ใจว่าคุณพอใจกับผลิตภัณฑ์ของเราอย่างสมบูรณ์แบบการสนับสนุนของเรารวมถึงการเข้าถึงทีมวิศวกรที่มีประสบการณ์ ที่สามารถช่วยในการออกแบบเรายังให้บริการบริการมากมาย เพื่อช่วยปรับปรุงผลงานและความน่าเชื่อถือของ PCBs ของคุณ

การสนับสนุนทางเทคนิคสําหรับการผลิต PCB หลายชั้นของเรารวมถึงการช่วยเหลือในการแก้ไขปัญหา การแนะนําในการเลือกวัสดุ และคําแนะนําเกี่ยวกับตัวเลือกการสะสมเพื่อตอบสนองความต้องการเฉพาะของคุณผู้เชี่ยวชาญของเราพร้อมที่จะช่วยแก้ปัญหาใด ๆ ที่อาจเกิดขึ้นระหว่างกระบวนการออกแบบหรือการผลิต, รับประกันว่า PCB ของคุณถูกผลิตให้มาตรฐานสูงสุด

นอกจากการสนับสนุนทางเทคนิคแล้ว บริการของเรายังรวมถึงเอกสารรายละเอียด การตรวจสอบกฎการออกแบบ (DRC) และการทดสอบไฟฟ้าเพื่อตรวจสอบความสมบูรณ์ของ PCBเราทํางานอย่างใกล้ชิดกับลูกค้าของเรา เพื่อให้คําตอบที่เหมาะสมกับตารางเวลาและงบประมาณเป้าหมายของเราคือการให้คุณภาพและการบริการที่ดีที่สุด เพื่อสนับสนุนความสําเร็จของโครงการของคุณ

กรุณาสังเกตว่า การสนับสนุนและบริการทางเทคนิคของเรา มีเป้าหมายเพื่อเติมเต็มความรู้และความเชี่ยวชาญของทีมงานออกแบบและวิศวกรรมของคุณเองเราส่งเสริมลูกค้าของเราให้มีส่วนร่วมกับเราในช่วงต้นของกระบวนการออกแบบ เพื่อผลลัพธ์ที่ดีที่สุด.

การบรรจุและการขนส่ง

ผลิตภัณฑ์ PCB Multilayer Fabrication ถูกบรรจุไว้อย่างรอบคอบ เพื่อให้แน่ใจว่ามันจะถึงจุดหมายในสภาพที่สมบูรณ์แบบPCB แต่ละชิ้นถูกห่อในวัสดุต่อต้านสแตตติกเพื่อป้องกันความเสียหายจากการหลุดไฟฟ้าระหว่างการขนส่ง. PCB ที่ห่อแล้วจะถูกวางอยู่ในกล่องกระดาษกระดาษที่แข็งแรงและเหมาะสมกับความต้องการ โดยมีวัสดุปรับทุกด้านเพื่อลดผลกระทบระหว่างการส่งกล่องนี้ถูกปิดด้วยเทปบรรจุที่ใช้ได้หนัก และติดป้ายชัดเจนที่มีคําแนะนําในการใช้.

สําหรับการขนส่ง พีซีบีที่บรรจุไว้ถูกจัดเป็นกลุ่มในถังขนส่งขนาดใหญ่และทนทาน ถังเหล่านี้ถูกออกแบบให้สามารถสะสมกันได้ เพื่อให้ความมั่นคงและความคุ้มครองระหว่างการขนส่งทุกคอนเทนเนอร์การขนส่งยังถูกปิดและติดป้ายอย่างเหมาะสมกับรายละเอียดของสินค้า, ที่หมาย และข้อมูลการติดตาม เพื่อให้แน่ใจว่ามันถูกต้องและถึงจุดหมายปลายอย่างปลอดภัย

FAQ:

Q1: วัสดุอะไรที่ใช้ในบอร์ดวงจร PCB JIETENG?

A1: บอร์ดวงจร PCB JIETENG ถูกผลิตโดยใช้แผ่นผสมคุณภาพสูง, ผนังทองแดง, และวัสดุอื่น ๆ ที่ตรงกับมาตรฐานอุตสาหกรรมสําหรับการผลิต PCB หลายชั้น.วัสดุเฉพาะที่ใช้สามารถแตกต่างกันขึ้นอยู่กับการใช้งานและความต้องการของลูกค้า.

Q2: บอร์ดวงจร PCB ของ JIETENG สามารถรองรับการใช้งานความถี่สูงได้หรือไม่?

A2: ใช่, บอร์ดวงจร PCB JIETENG ถูกออกแบบมาเพื่อรองรับการใช้งานความถี่สูง.กระบวนการผลิตรวมถึงการใส่ใจในรายละเอียดในชั้น stack-up และการคัดเลือกวัสดุเพื่อให้แน่ใจว่าความสมบูรณ์ของสัญญาณในสภาพแวดล้อมความถี่สูง.

Q3: จํานวนชั้นสูงสุดที่มีสําหรับแผ่นวงจร PCB JIETENG คือเท่าไหร่?

A3: จํานวนชั้นสูงสุดสําหรับ JIETENG PCB บอร์ดวงจรขึ้นอยู่กับความซับซ้อนของการออกแบบและการใช้งานของคุณ. กรุณาติดต่อเรากับความต้องการเฉพาะเจาะจงของคุณ,และเราจะให้คําตอบที่ดีที่สุด ให้กับคุณ เพื่อตอบสนองความต้องการของคุณ.

Q4: JIETENG รับประกันคุณภาพของบอร์ดวงจร PCB ได้อย่างไร?

A4: JIETENG รับประกันคุณภาพ ผ่านการทดสอบและการควบคุมคุณภาพอย่างเข้มงวดและปฏิบัติตามมาตรฐานของอุตสาหกรรมอื่น ๆ เพื่อให้แน่ใจว่าทุกแผ่นวงจร PCB จะตอบสนองมาตรฐานสูงที่คาดหวังจากสินค้าที่ผลิตในประเทศจีน.

Q5: เวลานําสําหรับการผลิต JIETENG PCB บอร์ดวงจรคืออะไร?

A5: ระยะเวลาในการผลิตบอร์ดวงจร PCB ของ JIETENG สามารถแตกต่างกันขึ้นอยู่กับความซับซ้อนของบอร์ดและความสามารถในการผลิตปัจจุบันเราตั้งเป้าที่จะมีเวลาในการตอบสนองที่รวดเร็วในขณะที่รับประกันคุณภาพสําหรับเวลาเฉพาะเจาะจงที่เกี่ยวข้องกับโครงการของคุณ กรุณาติดต่อเราด้วยรายละเอียดของคุณ
