การผลิต PCB หลายชั้นตามสั่ง board impedance Rogers 4350 การประมวลผล board

Place of Origin China
ชื่อแบรนด์ JIETENG
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ สามารถต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทำการ
เงื่อนไขการชำระเงิน สามารถต่อรองได้
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
สีหน้ากากประสาน เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ จำนวนเลเยอร์ 2-20
นาที. ขนาดรู 0.2มม ปลายผิว HASL, ENIG, OSP, Immersion Silver, Immersion Tin เป็นต้น
สีซิลค์สกรีน ขาว ดำ เหลือง ฯลฯ ความหนาของทองแดง 1-4 ออนซ์
ความหนาของบอร์ด 0.2-3.2มม นาที. ระยะห่างบรรทัด 0.1มม
เน้น

การผลิต PCB หลายชั้นตามสั่ง

,

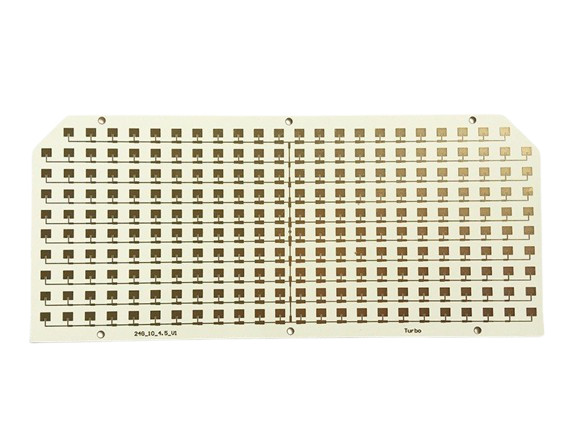

Rogers 4350 พีซีบีหลายชั้นตามสั่ง

,

การแปรรูป PCB หลายชั้นตามสั่ง
