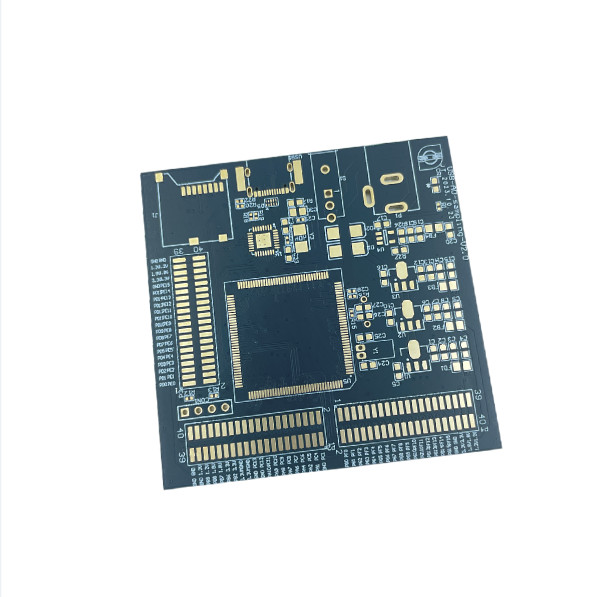

การแปรรูปแผ่นวงจร PCB 8 ชั้น 4350 Rogers board

Place of Origin China
ชื่อแบรนด์ JIETENG
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ โปร่ง
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทำการ
เงื่อนไขการชำระเงิน โปร่ง
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปลายผิว HASL, ENIG, OSP, Immersion Silver, Immersion Tin เป็นต้น นาที. ระยะห่างบรรทัด 0.1มม
ความหนาของทองแดง 1-4 ออนซ์ วัสดุ FR4, TG สูง FR4, ฮาโลเจนฟรี, Rogers ฯลฯ
สีหน้ากากประสาน เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ สีซิลค์สกรีน ขาว ดำ เหลือง ฯลฯ
จำนวนเลเยอร์ 2-20 Min. นาที. line width ความกว้างของเส้น 0.1มม
เน้น

บอร์ดวงจร 8 ชั้น Rogers PCB

,

บอร์ดวงจร PCB 8 ชั้น

,

4350 บอร์ดวงจร PCB Rogers

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

การผลิต PCB หลายชั้น

การผลิต PCB หลายชั้นคือกระบวนการที่ใช้ในการสร้างบอร์ดวงจรพิมพ์หลายระดับและบอร์ดสายพิมพ์หลายระดับมันเป็นกระบวนการที่เชี่ยวชาญที่ต้องการความละเอียดและความแม่นยําสูง เพื่อให้แน่ใจว่าผลิตภัณฑ์ที่มีคุณภาพสูงสุดกระบวนการนี้รวมถึงหลายขั้นตอนเพื่อบรรลุผลที่ต้องการ, รวมถึงการเตรียมชั้น, การใช้หน้ากาก solder, การใช้ปลายพื้นผิว,และการใช้สีผ้าไหม.
สีผ้าไหมที่มีให้เลือกสําหรับการผลิต PCB หลายชั้นสามารถประกอบด้วยสีขาว, สีดํา, สีเหลือง, และสีอื่น ๆ. สีหน้าผาก solder ที่มีให้เลือกประกอบด้วยสีเขียว, สีฟ้า, ขาว, สีดํา, สีแดง,และสีอื่น ๆสําหรับการทําปลายพื้นผิว HASL, ENIG, OSP, Immersion Silver, Immersion Tin และการทําปลายอื่น ๆ มีให้เลือก
เพื่อให้แน่ใจว่าผลิตที่มีคุณภาพสูงสุด ความกว้างเส้นขนานขั้นต่ําและระยะระยะขั้นต่ําสําหรับการผลิต PCB หลายชั้นต้องมีความแม่นยําความกว้างเส้นขนานขั้นต่ําสําหรับการผลิต PCB หลายชั้นมักจะ 0.1 มิลลิเมตร และระยะทางเส้นขั้นต่ําก็ 0.1 มิลลิเมตรเช่นกัน
การผลิต PCB หลายชั้นเป็นกระบวนการที่ซับซ้อนที่ต้องการความละเอียดและความแม่นยําสูง เพื่อให้แน่ใจว่าผลิตภัณฑ์มีคุณภาพสูงสุดสําคัญ ที่ จะ ทํา งาน กับ ผู้ มี ประสบการณ์ ที่ เข้าใจ ความ ซับซ้อน ของ กระบวนการ เพื่อ จะ สร้าง ผล ที่ ต้องการ.

ลักษณะ:

  • ชื่อสินค้า:การผลิต PCB หลายชั้น
  • สีหน้ากากผสมสีเขียว สีฟ้า สีขาว สีดํา สีแดง เป็นต้น
  • ขั้นต่ํา ขนาดหลุม:0.2 มม.
  • ปลายผิว:HASL, ENIG, OSP, เงินดําน้ํา, ทองแดงดําน้ํา, เป็นต้น
  • จํานวนชั้น:2-20
  • ระบบควบคุมความคับค้าน:ใช่
  • คุณลักษณะพิเศษ:การผลิตบอร์ดวงจรพิมพ์หลายชั้น การผลิตบอร์ดวงจรพิมพ์หลายชั้น การสร้างบอร์ดวงจรพิมพ์หลายระดับ

ปริมาตรเทคนิค:

ปริมาตรรายละเอียด
ขั้นต่ํา ขนาดหลุม0.2 มม.
วัสดุFR4, High TG FR4, ฟรีจากฮาโลเจน, โรเจอร์ส, เป็นต้น
ขั้นต่ํา ระยะระหว่างเส้น0.1 มม.
ความหนาของทองแดง1-4 oz
จํานวนชั้น2-20
การควบคุมความคับค้านใช่
ความหนาของแผ่น0.2-3.2 มม.
สีผ้าไหมขาว ดํา เหลือง เป็นต้น
สีหน้ากากผสมสีเขียว สีฟ้า สีขาว สีดํา สีแดง เป็นต้น
ขั้นต่ํา ความกว้างเส้น0.1 มม.

การใช้งาน:

JIETENG การผลิตแผ่นวงจรพิมพ์หลายชั้นได้ถูกออกแบบมาเพื่อให้ลูกค้าสามารถประกอบแผ่นวงจรพิมพ์ระดับสูง การผลิตแผ่นวงจรพิมพ์หลายระดับ การสร้างแผ่นสายพานพิมพ์หลายระดับและบริการออกแบบและผลิต PCB หลายระดับ. เลขรุ่นของบอร์ดวงจร PCB คือ JIETENG-PCB. มันถูกผลิตในประเทศจีนด้วยสีหน้ากาก solder หลายสี เช่น สีเขียว, สีฟ้า, สีขาว, สีดํา, และสีแดงมันเหมาะสําหรับการนับชั้น 2-20 และมีขนาดรูขั้นต่ํา 0.2 มิลลิเมตร ความหนาของทองแดงสามารถระดับจาก 1-4 oz และสีผ้าไหมมีในสีขาว, ดํา, และเหลือง
การผลิตบอร์ดวงจรพิมพ์หลายชั้นนี้มีความน่าเชื่อถือและมีประหยัดสูง เหมาะสําหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น อิเล็กทรอนิกส์ผู้บริโภค รถยนต์ การแพทย์และเครื่องบินอวกาศมันถูกออกแบบด้วยเทคโนโลยีที่ทันสมัย ที่ตอบสนองความต้องการและมาตรฐานที่เข้มงวดที่สุดในอุตสาหกรรมมันมีผลงานทางความร้อนที่ดี และมีความสมบูรณ์แบบและความน่าเชื่อถือของสัญญาณสูง.
การผลิตแผ่นวงจรพิมพ์หลายชั้นของ JIETENG รับประกันว่าลูกค้าจะได้รับผลิตภัณฑ์ที่มีคุณภาพสูงสุด ด้วยเวลานําที่สั้นที่สุดบอร์ดถูกผลิตด้วยความละเอียดสูงสุดและความแม่นยําทีมวิศวกรที่มีประสบการณ์ของเรา ให้การสนับสนุนทางเทคนิคที่ดีที่สุด และรับประกันว่าสินค้าทั้งหมดตรงกับความต้องการของลูกค้าและมาตรฐานของอุตสาหกรรม

การปรับแต่ง:

บริการผลิตแผ่นวงจรพิมพ์หลายระดับที่กําหนดเองจาก JIETENG

ชื่อแบรนด์จีเทง
เลขรุ่น:บอร์ดวงจร PCB
สถานที่กําเนิด:จีน
วัสดุFR4, High TG FR4, ฟรีจากฮาโลเจน, โรเจอร์ส, เป็นต้น
ความหนาของทองแดง:1-4 oz
ขั้นต่ํา ขนาดหลุม:0.2 มม.
สีผ้าไหม:ขาว ดํา เหลือง เป็นต้น
ขั้นต่ํา ระยะระหว่างเส้น:0.1 มม.
JIETENG เป็นผู้ให้บริการชั้นนําในบริการผลิตแผ่นวงจรพิมพ์หลายระดับ ซึ่งให้บริการสินค้าและบริการที่มีคุณภาพสูงสําหรับการประกอบส่วนประกอบแผ่นวงจรพิมพ์หลายระดับการสร้างแผ่นสายพานพิมพ์หลายระดับ และอื่นๆ.
PCB ของเราถูกผลิตจากวัสดุชั้นนํา เช่น FR4, High TG FR4, Halogen Free, และ Rogers, ด้วยความหนาของทองแดงตั้งแต่ 1-4 oz และขนาดรูขั้นต่ํา 0.2 มม.ด้วยอุปกรณ์ที่ทันสมัย และฝีมือที่ดีที่สุดเรายังให้บริการหลายสีของผ้าไหม, รวมถึงสีขาว, สีดํา, สีเหลือง, และอื่น ๆ อีกมากมาย
ไม่ว่าคุณต้องการการผลิตแผ่นวงจรพิมพ์หลายระดับ การประกอบส่วนประกอบ หรือการสร้างแผ่นสายพิมพ์ JIETENG เป็นทางออกเดียวสําหรับความต้องการของคุณทั้งหมด

การสนับสนุนและบริการ:

การผลิต PCB หลายชั้น

บริการสนับสนุนทางเทคนิคและบริการสําหรับการผลิต PCB หลายชั้น เพื่อให้ลูกค้าได้รับผลการลงทุนที่ดีที่สุดทีมงานผู้เชี่ยวชาญของเราอยู่ที่นี่เพื่อช่วยลูกค้ากับปัญหาหรือคําถามใด ๆ ที่พวกเขาอาจจะมีเรามุ่งมั่นที่จะให้บริการและสนับสนุนระดับสูงสุดต่อลูกค้าของเรา
เราให้บริการมากมาย เช่น

  • บริการออกแบบและวางแผน
  • บริการผลิตและประกอบ
  • บริการผลิตต้นแบบและการผลิต
  • บริการทดสอบและควบคุมคุณภาพ
  • บริการซ่อมแซมและบํารุงรักษา

ทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะช่วยลูกค้าในทุกปัญหา หรือคําถามที่พวกเขามีพนักงานของเรายังพร้อมที่จะให้คําปรึกษาและคําแนะนําทางมืออาชีพเกี่ยวกับวิธีที่ดีที่สุดในการบรรลุผลที่ต้องการสําหรับโครงการของคุณเราพยายามที่จะให้บริการและการสนับสนุนระดับสูงสุด เพื่อรับประกันความพึงพอใจของลูกค้า

การบรรจุและการขนส่ง

การบรรจุและการจัดส่งสําหรับการผลิต PCB หลายชั้น:

  • แต่ละแผ่นจะบรรจุในถุงกันสแตตติก เพื่อป้องกันมันจากการปล่อยไฟฟ้า
  • จากนั้นกระดานจะถูกวางอยู่ในกล่องกระดาษที่มีวัสดุปัสดุเพื่อป้องกันมันจากการได้รับความเสียหายระหว่างการส่ง
  • กล่องจะปิดด้วยเทปพอลิเอสเตอร์ และติดป้ายที่อยู่และข้อมูลติดต่อของลูกค้า
  • แพ็คเกจจะถูกส่งผ่านบริการส่งสัญจร เพื่อให้การจัดส่งมั่นคง

FAQ:

  • คําถาม: การผลิต PCB หลายชั้นคืออะไร?
  • A:การผลิต PCB หลายชั้น คือกระบวนการผลิตแผ่นวงจรพิมพ์ที่มีหลายชั้นของวัสดุที่นําไฟแยกกันด้วยชั้น dielectricเลขรุ่น บอร์ดวงจร PCBที่มาจากจีน
  • Q: ข้อดีของ PCB Multilayer การผลิตคืออะไร?
  • A:การผลิต PCB หลายชั้นนําเสนอข้อดี เช่น ความหนาแน่นของวงจรที่สูงขึ้น ขนาดเล็กลง ความสามารถที่สูงขึ้น และความยืดหยุ่นมากขึ้นมันยังเพิ่มความน่าเชื่อถือและความทนทานของบอร์ดวงจร.
  • Q: วัสดุที่ใช้ทั่วไปใน PCB Multilayer การผลิตคืออะไร?
  • A:วัสดุทั่วไปที่ใช้ในการผลิต PCB หลายชั้นประกอบด้วยฟอยล์ทองแดง, ชั้น dielectric, และหน้ากากผสม. วัสดุอื่น ๆ ประกอบด้วยการเสร็จผิว, การกรองไหม, และการเคลือบ.
  • Q: กระบวนการการผลิต PCB หลายชั้นคืออะไร?
  • A:กระบวนการการผลิต PCB หลายชั้นรวมถึงขั้นตอนของการออกแบบแผ่น, etching ชั้นทองแดง, laminating บอร์ด, การเจาะรู, plating รู, การใช้หน้ากาก solder,และแผ่นผ้าไหม.
  • Q: การใช้งานทั่วไปของ PCB Multilayer Fabrication คืออะไร?
  • A:การผลิต PCB หลายชั้นถูกใช้ทั่วไปในสาขาของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค, รถยนต์, การแพทย์, และอุตสาหกรรม.
