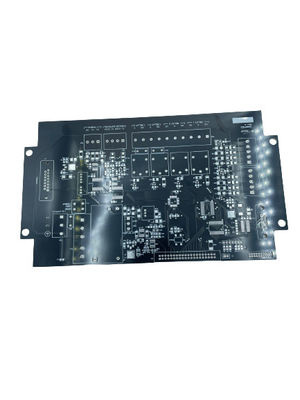

ขนาดหลุมเล็ก พันชั้นพิมพ์แผ่นวงจรไฟฟ้า ความหนาแน่นสูง

คําอธิบายสินค้า:

การผลิตแผ่นวงจรพิมพ์ขนาดหลุมเล็กหลายชั้น สําหรับการออกแบบความหนาแน่นสูง

การผลิต PCB หลายชั้น คือกระบวนการผลิตที่ผลิตแผ่นวงจรพิมพ์หลายชั้น (PCB) จากวัสดุต่างๆวัสดุที่ใช้กันทั่วไปที่สุดในกระบวนการผลิต ได้แก่ FR4ผ่านกระบวนการนี้ PCB หลายชั้นถูกผลิตเพื่อตอบโจทย์กณิตศาสตร์ที่ต้องการ, ผลงานไฟฟ้า, และรายละเอียดอื่น ๆกระบวนการนี้เกี่ยวข้องกับการใช้อุปกรณ์และเทคนิคที่ทันสมัย เพื่อบรรลุความละเอียดและความแม่นยําสูง.

เมื่อพูดถึงการผลิต PCB หลายชั้น ความกว้างเส้นขนานขั้นต่ําที่สามารถบรรลุได้คือ 0.1 มม. และขนาดหลุมขั้นต่ําคือ 0.2 มม. นอกจากนี้ความหนาของบอร์ดสามารถระยะยาวจาก 0.2 มม.2 มม และผิวที่ทําปลายต่าง ๆ สามารถใช้ได้ เช่น HASL, ENIG, OSP, เงินดําน้ํา, และหมึกดําน้ํา

นอกจากกระบวนการผลิตแล้ว ยังสามารถประกอบองค์ประกอบ PCB หลายชั้นได้อีกด้วย ซึ่งรวมถึงกระบวนการ เช่น การประกอบองค์ประกอบ การผสมและการเคลือบแบบสอดคล้องกระบวนการทั้งหมดนี้ถูกดําเนินการในสภาพแวดล้อมอัตโนมัติและควบคุมเพื่อให้แน่ใจว่ามีคุณภาพและความน่าเชื่อถือสูง.

กระบวนการผลิต PCB หลายชั้นมีความซับซ้อนมาก และต้องการการใช้อุปกรณ์และเทคนิคที่ทันสมัย เพื่อรับประกันคุณภาพและความน่าเชื่อถือสูงสุดมันเป็นสิ่งสําคัญที่กระบวนการจะดําเนินการโดยผู้เชี่ยวชาญที่มีประสบการณ์ ที่มีความเชี่ยวชาญและความรู้ที่จําเป็น เพื่อให้แน่ใจว่าผลิตภัณฑ์สุดท้ายจะตอบสนองความต้องการของลูกค้า.

ลักษณะ:

• ชื่อสินค้า: การผลิต PCB หลายชั้น
• ระบบควบคุมความคับคาย: ใช่
• สีผ้าไหม: ขาว ดํา เหลือง เป็นต้น
• ความหนาของทองแดง: 1-4 oz
• ขนาดหลุม: 0.2 มิลลิเมตร
• ขั้นต่ํา ความกว้างเส้น: 0.1mm
• การประกอบส่วนประกอบ PCB หลายชั้น
• การผลิตแผ่นวงจรพิมพ์หลายชั้น

ปริมาตรเทคนิค:

การใช้งาน:

JIETENG's Multi-Level Printed Wiring Board Creation and Multi-Layer Printed Circuit Board Production เป็นทางออกที่น่าเชื่อถือและมีประหยัดสําหรับความต้องการของบอร์ดวงจรทั้งหมดของคุณผลิตภัณฑ์ถูกผลิตในประเทศจีน และมี HASL, ENIG, OSP, Immersion Silver, Immersion Tin และผิวอื่น ๆ. การควบคุมความคัดกรองยังมีอยู่. ผลิตภัณฑ์มีจํานวนชั้นจาก 2 ถึง 20 และมีความกว้างเส้นขั้นต่ํา 0.1 มม.นอกจากนี้ มีสีผ้าไหม เช่น สีขาว สีดํา สีเหลือง และตัวเลือกอื่นๆผลิตภัณฑ์นี้สมบูรณ์แบบสําหรับการสร้าง board การพิมพ์ไฟฟ้าหลายระดับที่น่าเชื่อถือและประหยัด และ board พิมพ์วงจรหลายชั้น.

การปรับแต่ง:

ชื่อแบรนด์: JIETENG

เลขรุ่น: บอร์ดวงจร PCB

สถานที่กําเนิด: จีน

ระบบควบคุมความคับคาย: ใช่

วัสดุ: FR4, High TG FR4, ฟรีฮาโลเจน, โรเจอร์ส, ฯลฯ

จํานวนชั้น: 2-20

ขั้นต่ํา ระยะทางเส้น: 0.1 มม.

ขั้นต่ํา ความกว้างเส้น: 0.1mm

เราให้บริการประกอบส่วนประกอบ PCB หลายชั้น การผลิตแผ่นวงจรพิมพ์หลายระดับ การผลิต PCB หลายชั้น

การสนับสนุนและบริการ:

การบรรจุและการขนส่ง

การบรรจุและการจัดส่งสําหรับการผลิต PCB หลายชั้น:

เพื่อให้แน่ใจว่าผลิตภัณฑ์จะมาถึงในสภาพที่ดีที่สุด เราใช้วัสดุบรรจุที่มีคุณภาพ สําหรับการสั่งผลิต PCB หลายชั้นของเรา

การบรรจุสินค้าของเราประกอบด้วยกล่องคอร์กูเกทที่ทนทาน และมีหม้อพัดปูนสําหรับ PCB เรายังใช้ถุงกันความชื้นในกล่อง เพื่อรักษาผลิตภัณฑ์ให้แห้งเรายังเพิ่มแผ่นกระดาษกระดาษและกระเป๋ากระเป๋ากระเป๋ากระเป๋าสําหรับการป้องกันเพิ่มเติม.

เราใช้บริการส่งสินค้าที่น่าเชื่อถือ สําหรับทุกการส่งสินค้าของเรา ขึ้นอยู่กับสถานที่ เราใช้ทั้งการส่งทางอากาศและทางทะเล

FAQ:

• คําถาม: การผลิต PCB หลายชั้นคืออะไร?
  A: PCB Multilayer Fabrication ผลิตโดย JIETENG มีตัวอย่าง PCB circuit board เป็นชนิดของแผ่นวงจรพิมพ์ที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์การกันความร้อนและวัสดุอื่นๆ เพื่อสร้างเส้นทางอิเล็กทรอนิกส์ที่ซับซ้อน
• คําถาม: การผลิต PCB หลายชั้นมาจากไหน?
  ตอบ: การผลิต PCB หลายชั้นมาจากจีน
• Q: ข้อดีของ PCB Multilayer การผลิตคืออะไร?
  ตอบ: การผลิต PCB หลายชั้น มีข้อดีมากมาย รวมถึงขนาดและน้ําหนักที่เล็กกว่า, ประสิทธิภาพไฟฟ้าที่สูงขึ้น และการป้องกันที่ดีกว่า
• Q: วัสดุอะไรที่ใช้ในการผลิต PCB หลายชั้น?
  A: การผลิต PCB หลายชั้นมักถูกผลิตจากทองแดง, การกันความร้อน, และวัสดุอื่น ๆ เช่น โพลีไมด์, อีโป็กซี่, และพอลิเอสเตอร์ที่เต็มไปด้วยแก้ว.
• Q: การใช้งานของ PCB Multilayer การผลิตคืออะไร?
  ตอบ: การผลิต PCB หลายชั้นถูกใช้ในหลายประเภท เช่น ออโต้, การแพทย์, อุตสาหกรรมและการสื่อสาร
