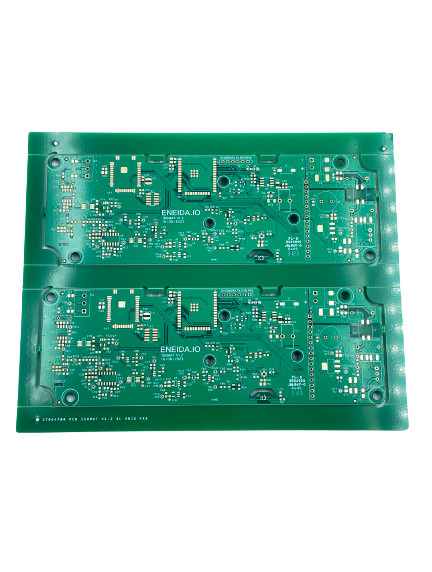

มีการควบคุมอิมพีแดนซ์การผลิต PCB หลายชั้นพร้อมความหนาของบอร์ด 0.2 - 3.2 มม
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สีซิลค์สกรีน | ขาว ดำ เหลือง ฯลฯ | เสร็จสิ้นพื้นผิว | HASL, ENIG, OSP, Immersion Silver, Immersion Tin เป็นต้น |
|---|---|---|---|
| ความหนาของทองแดง | 1-4 ออนซ์ | วัสดุ | FR4, TG สูง FR4, ฮาโลเจนฟรี, Rogers ฯลฯ |
| Min. นาที. line width ความกว้างของเส้น | 0.1มม | จำนวนเลเยอร์ | 2-20 |
| สีหน้ากากประสาน | เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ | นาที. ระยะห่างบรรทัด | 0.1มม |
| เน้น | การผลิต PCB หลายชั้น,การควบคุมความต้านทานการผลิต PCB หลายชั้น,การประกอบ PCB หลายชั้น 0.2 มม |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
Multi-Layer PCB Fabrication เป็นกระบวนการที่ครอบคลุมสำหรับการสร้างแผงการเดินสายแบบพิมพ์หลายระดับเกี่ยวข้องกับการผลิตและการประกอบฟอยล์ทองแดงนำไฟฟ้าหลายชั้นและส่วนประกอบอื่นๆ ระหว่างชั้นของวัสดุฉนวนกระบวนการนี้มีความเชี่ยวชาญสูงและต้องใช้เทคนิคทางวิศวกรรมและการผลิตที่แม่นยำเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์สำเร็จรูป
ความกว้างของเส้นต่ำสุดสำหรับ PCB แบบหลายชั้นคือ 0.1 มม. รองรับสีซิลค์สกรีนที่หลากหลาย เช่น สีขาว สีดำ และสีเหลืองหน้ากากประสานมีสีให้เลือกมากมาย เช่น เขียว น้ำเงิน ขาว ดำ และแดงขนาดรูต่ำสุดคือ 0.2 มม. และระยะห่างระหว่างบรรทัดขั้นต่ำคือ 0.1 มม.พารามิเตอร์ที่เข้มงวดเหล่านี้ช่วยให้แน่ใจว่าบอร์ดเดินสายแบบพิมพ์หลายระดับมีคุณภาพสูงมาก
Multi-Layer PCB Fabrication เป็นกระบวนการสำคัญในการพัฒนาผลิตภัณฑ์อิเล็กทรอนิกส์จำนวนมากช่วยให้สามารถสร้างบอร์ดการเดินสายแบบพิมพ์ที่ซับซ้อนในขนาดและรูปแบบที่หลากหลายสำหรับการใช้งานที่หลากหลายด้วยการลงทุนในกระบวนการนี้ ผู้ผลิตจะสามารถผลิตบอร์ดเดินสายแบบพิมพ์หลายระดับที่มีคุณภาพสูงสุดได้
คุณสมบัติ:
- ชื่อสินค้า: การผลิต PCB หลายชั้น
- ความหนาของกระดาน : 0.2-3.2 มม
- หน้ากากประสานสี: เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ
- นาที.ขนาดรู: 0.2 มม
- พื้นผิว: HASL, ENIG, OSP, Immersion Silver, Immersion Tin ฯลฯ
- นาที.ความกว้างของเส้น : 0.1 มม
- การผลิตแผงวงจรพิมพ์หลายระดับ
- การสร้างแผงการเดินสายไฟแบบพิมพ์หลายระดับ
- การผลิตแผงวงจรพิมพ์หลายระดับ
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | ค่า |
|---|---|
| นาที.ขนาดรู | 0.2มม |
| วัสดุ | FR4, TG สูง FR4, ฮาโลเจนฟรี, Rogers ฯลฯ |
| เสร็จสิ้นพื้นผิว | HASL, ENIG, OSP, Immersion Silver, Immersion Tin เป็นต้น |
| สีหน้ากากประสาน | เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ |
| ความหนาของบอร์ด | 0.2-3.2มม |
| นาที.ความกว้างของเส้น | 0.1มม |
| ความหนาของทองแดง | 1-4 ออนซ์ |
| การควบคุมอิมพีแดนซ์ | ใช่ |
| นาที.ระยะห่างบรรทัด | 0.1มม |
| สีซิลค์สกรีน | ขาว ดำ เหลือง ฯลฯ |
การใช้งาน:
JIETENG เป็นผู้ให้บริการชั้นนำด้านบริการผลิต PCB หลายชั้น ให้บริการลูกค้าด้วยโซลูชันคุณภาพสูงและคุ้มค่าความสามารถในการสร้างบอร์ดเดินสายแบบพิมพ์หลายระดับของเราประกอบด้วยวัสดุที่หลากหลาย เช่น FR4, TG FR4 สูง, ปราศจากฮาโลเจน, Rogers เป็นต้น ความหนาของบอร์ดของเราแตกต่างกันไปตั้งแต่ 0.2 ถึง 3.2 มม. และเรามีความสามารถในการประดิษฐ์หลายชั้น แผงวงจรพิมพ์ที่มี 2 ถึง 20 ชั้นเรายังมีการควบคุมอิมพีแดนซ์และสามารถรับประกันขนาดรูขั้นต่ำที่ 0.2 มม.
การใช้อุปกรณ์ที่ทันสมัยและเทคนิคล่าสุด JIETENG สามารถให้บริการการผลิตแผ่นวงจรพิมพ์หลายระดับที่เหนือกว่าวิศวกรที่มีประสบการณ์ของเรามีความเชี่ยวชาญในการออกแบบและผลิตแผ่นวงจรพิมพ์หลายชั้น และเราทุ่มเทเพื่อนำเสนอผลิตภัณฑ์และบริการที่มีคุณภาพสูงสุดแก่ลูกค้าของเราเรามุ่งมั่นที่จะตอบสนองความต้องการของลูกค้า และเรามั่นใจว่าบริการผลิต PCB หลายชั้นของเราจะตอบสนองและเกินความคาดหมายทั้งหมด
เราเข้าใจถึงความสำคัญของการรับประกันคุณภาพ และแผงวงจรพิมพ์แบบหลายชั้นของเราทั้งหมดได้รับการทดสอบอย่างเข้มงวดก่อนที่จะส่งถึงมือลูกค้าความมุ่งมั่นของเราในด้านคุณภาพและการบริการลูกค้าทำให้เรามีชื่อเสียงในฐานะหนึ่งในผู้ให้บริการชั้นนำด้านบริการสร้างบอร์ดเดินสายแบบพิมพ์หลายระดับเรามุ่งมั่นที่จะจัดหาผลิตภัณฑ์และบริการที่ดีที่สุดเพื่อตอบสนองทุกความต้องการของลูกค้า และเรามั่นใจว่าบริการผลิตแผ่นวงจรพิมพ์หลายชั้นของเราจะเกินความคาดหมายของคุณ
การปรับแต่ง:
JIETENG การผลิตแผงวงจรพิมพ์หลายชั้น
ชื่อยี่ห้อ: JIETENG
หมายเลขรุ่น: แผงวงจร PCB
แหล่งกำเนิดสินค้า: จีน
หน้ากากประสานสี: เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ
พื้นผิว: HASL, ENIG, OSP, Immersion Silver, Immersion Tin ฯลฯ
จำนวนเลเยอร์: 2-20
วัสดุ: FR4, TG สูง FR4, ฮาโลเจนฟรี, Rogers ฯลฯ
ความหนาของกระดาน : 0.2-3.2 มม
JIETENG ให้บริการผลิตแผงวงจรพิมพ์หลายชั้นและประกอบชิ้นส่วนผลิตภัณฑ์ของเราได้รับการออกแบบให้ตรงตามข้อกำหนดและความต้องการของลูกค้าตั้งแต่สองถึงยี่สิบชั้น คุณสามารถปรับแต่งความหนาของ PCB, สีของหน้ากากประสาน, พื้นผิวสำเร็จ และวัสดุได้เรามีวัสดุ FR4, TG FR4 สูง, ปราศจากฮาโลเจน และวัสดุ Rogersพื้นผิวสำเร็จของเราประกอบด้วย HASL, ENIG, OSP, เงินแช่ และดีบุกแช่ผลิตภัณฑ์ทั้งหมดของเราผลิตขึ้นโดยคำนึงถึงคุณภาพและความแม่นยำ
JIETENG ทุ่มเทให้กับการผลิตแผงวงจรพิมพ์และส่วนประกอบหลายชั้นคุณภาพสูงสำหรับลูกค้าของเราเรามีทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ซึ่งเชี่ยวชาญด้านการออกแบบและผลิต PCBด้วยความเชี่ยวชาญและเทคโนโลยีการผลิตขั้นสูงของเรา เรามั่นใจว่าจะตอบสนองความต้องการ PCB หลายชั้นของคุณ
ติดต่อเราวันนี้เพื่อรับใบเสนอราคาสำหรับการผลิตแผงวงจรพิมพ์หลายชั้นและความต้องการในการประกอบชิ้นส่วน
การสนับสนุนและบริการ:
Multilayer PCB Fabrication ให้การสนับสนุนด้านเทคนิคและบริการที่สมบูรณ์แบบสำหรับผลิตภัณฑ์ของเรา
ทีมสนับสนุนด้านเทคนิคของเราพร้อมที่จะตอบคำถามของคุณและให้ความช่วยเหลือเกี่ยวกับปัญหาที่เกี่ยวข้องกับผลิตภัณฑ์เราให้การสนับสนุนด้านเทคนิคผ่านทางโทรศัพท์ อีเมล และแชทออนไลน์ทีมสนับสนุนทางเทคนิคของเรามีความรู้ในทุกแง่มุมของผลิตภัณฑ์ และสามารถให้ความช่วยเหลือเกี่ยวกับการติดตั้ง การกำหนดค่า และการแก้ไขปัญหา
นอกจากนี้ เรายังนำเสนอบริการครบวงจร เช่น บริการด้านวิศวกรรม บริการสร้างต้นแบบ และบริการด้านการผลิตเรามุ่งมั่นที่จะส่งมอบผลิตภัณฑ์และบริการที่มีคุณภาพสูงสุดแก่ลูกค้าของเรา
หากคุณมีคำถามใดๆ หรือต้องการความช่วยเหลือเกี่ยวกับผลิตภัณฑ์ใดๆ ของเรา โปรดอย่าลังเลที่จะติดต่อเรา
การบรรจุและจัดส่ง:
บรรจุภัณฑ์และการจัดส่งสำหรับการผลิต PCB หลายชั้น
การบรรจุหีบห่อและการจัดส่งสำหรับการผลิต PCB หลายชั้นประกอบด้วยขั้นตอนต่อไปนี้:
- ตรวจสอบ PCBs เพื่อคุณภาพและความถูกต้อง
- บรรจุ PCBs ในบรรจุภัณฑ์ที่ปลอดภัยจาก ESD
- ติดฉลากบรรจุภัณฑ์พร้อมข้อมูลลูกค้าและที่อยู่สำหรับจัดส่ง
- จัดส่งพัสดุภัณฑ์
คำถามที่พบบ่อย:
คำถาม & คำตอบสำหรับการผลิต PCB หลายชั้น
- ถาม: ชื่อแบรนด์สำหรับการผลิต PCB หลายชั้นคืออะไร
ตอบ: ชื่อแบรนด์สำหรับการผลิต PCB หลายชั้นคือ JIETENG - ถาม: หมายเลขรุ่นสำหรับการผลิต PCB หลายชั้นคืออะไร
A: หมายเลขรุ่นสำหรับ Multilayer PCB Fabrication คือแผงวงจร PCB - ถาม: แหล่งกำเนิดสำหรับการผลิต PCB หลายชั้นอยู่ที่ไหน
A: แหล่งกำเนิดสำหรับการผลิต PCB หลายชั้นคือประเทศจีน - ถาม: คุณสมบัติของ Multilayer PCB Fabrication คืออะไร?
ตอบ: คุณสมบัติของ Multilayer PCB Fabrication ได้แก่ ความเร็วสูง สัญญาณรบกวนต่ำ อายุการใช้งานยาวนาน เสถียรภาพที่ดี และความแม่นยำสูง - ถาม: แอปพลิเคชั่นของ Multilayer PCB Fabrication คืออะไร?
ตอบ: การประยุกต์ใช้ Multilayer PCB Fabrication ได้แก่ ยานยนต์ การแพทย์ หุ่นยนต์ การบินและอวกาศ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
