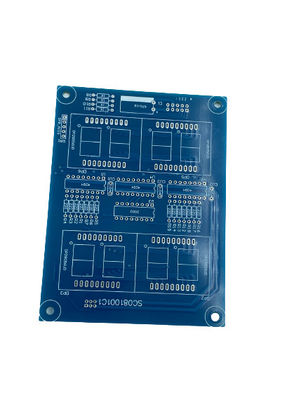

การผลิต PCB หลายชั้นสีเงินแช่ด้วยสีซิลค์สกรีนสีดำ

Place of Origin China
ชื่อแบรนด์ JIETENG
ได้รับการรับรอง ISO/TS16949/RoHS/TS16949
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ ต่อรองได้
รายละเอียดการบรรจุ บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก
เวลาการส่งมอบ 5-8 วันสำหรับการจัดส่ง
เงื่อนไขการชำระเงิน ต่อรองได้
สามารถในการผลิต 50,000 ตารางเมตร / ตารางเมตรต่อปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
สีซิลค์สกรีน ขาว ดำ เหลือง ฯลฯ วัสดุ FR4, TG สูง FR4, ฮาโลเจนฟรี, Rogers ฯลฯ
ความหนาของทองแดง 1-4 ออนซ์ จำนวนเลเยอร์ 2-20
เสร็จสิ้นพื้นผิว HASL, ENIG, OSP, Immersion Silver, Immersion Tin เป็นต้น นาที. ขนาดรู 0.2มม
ความหนาของบอร์ด 0.2-3.2มม สีหน้ากากประสาน เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ
เน้น

FR4 Multilayer PCB Fabrication

,

Immersion Silver Multilayer PCB Fabrication

,

4oz Multilayer PCB Assembly

ฝากข้อความ
รายละเอียดสินค้า

รายละเอียดสินค้า:

การผลิตแผงวงจรพิมพ์ (PCB) หลายชั้นเป็นกระบวนการที่เกี่ยวข้องกับการผลิตแผงวงจรที่ซับซ้อนด้วยทองแดงและวัสดุอื่นๆ หลายชั้นPCB แบบหลายชั้นของเราผลิตขึ้นด้วยมาตรฐานคุณภาพสูงสุดและได้รับการออกแบบให้ตรงตามข้อกำหนดเฉพาะของคุณ รวมถึงความหนาของทองแดงตั้งแต่ 1-4 ออนซ์ พื้นผิวที่หลากหลาย เช่น HASL, ENIG, OSP, Immersion Silver และ Immersion Tin และสีของหน้ากากประสาน ได้แก่ เขียว น้ำเงิน ขาว ดำ และแดงเรายังมีวัสดุหลากหลายประเภท เช่น FR4, TG FR4 สูง, ปราศจากฮาโลเจน และโรเจอร์ โดยมีความกว้างของเส้นต่ำสุดที่เล็กเพียง 0.1 มม.บริการผลิตแผ่นวงจรพิมพ์หลายชั้นของเราเหมาะสำหรับทุกการใช้งาน และวิศวกรที่มีประสบการณ์ของเราพร้อมเสมอที่จะช่วยคุณค้นหาโซลูชันที่เหมาะสมสำหรับโครงการของคุณเรารับประกันคุณภาพและความน่าเชื่อถือสูงสุดสำหรับ PCB แบบหลายเลเยอร์ของเรา และมุ่งมั่นที่จะทำให้เกินความคาดหมายของคุณ



คุณสมบัติ:

  • การประกอบชิ้นส่วน PCB หลายชั้น:
    • หน้ากากประสานสี: เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ
    • ความหนาของกระดาน : 0.2-3.2 มม
    • ความหนาของทองแดง: 1-4oz
    • นาที.ขนาดรู: 0.2 มม
    • การควบคุมอิมพีแดนซ์: ใช่
  • การผลิตแผงวงจรพิมพ์หลายระดับ
  • การสร้างแผงการเดินสายไฟแบบพิมพ์หลายระดับ


พารามิเตอร์ทางเทคนิค:

คุณสมบัติ ข้อมูลจำเพาะ
การควบคุมอิมพีแดนซ์ ใช่
สีซิลค์สกรีน ขาว ดำ เหลือง ฯลฯ
นาที.ขนาดรู 0.2มม
วัสดุ FR4, TG สูง FR4, ฮาโลเจนฟรี, Rogers ฯลฯ
จำนวนเลเยอร์ 2-20
ความหนาของบอร์ด 0.2-3.2มม
สีหน้ากากประสาน เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ
นาที.ระยะห่างบรรทัด 0.1มม
นาที.ความกว้างของเส้น 0.1มม
เสร็จสิ้นพื้นผิว HASL, ENIG, OSP, Immersion Silver, Immersion Tin เป็นต้น


การใช้งาน:

JIETENG Multi-Level Printing Circuit Board Fabrication ได้รับการออกแบบด้วยหมายเลขรุ่นของแผงวงจร PCB และผลิตด้วยความหนาของทองแดงตั้งแต่ 1-4 ออนซ์ผลิตจากวัสดุคุณภาพสูง เช่น FR4, TG FR4 สูง, ปราศจากฮาโลเจนและโรเจอร์สผลิตภัณฑ์นี้มีความกว้างของเส้นขั้นต่ำ 0.1 มม. และระยะห่างระหว่างบรรทัดขั้นต่ำ 0.1 มม.ตัวเลือกสีของซิลค์สกรีน ได้แก่ สีขาว สีดำ และสีเหลืองการผลิตแผ่นวงจรพิมพ์แบบหลายชั้นนี้เหมาะอย่างยิ่งสำหรับการสร้างแผ่นวงจรพิมพ์แบบหลายชั้น



การปรับแต่ง:

JIETENG การผลิตแผงวงจรพิมพ์หลายชั้น

JIETENG เป็นผู้ให้บริการการผลิตแผงวงจรพิมพ์หลายชั้นแบบมืออาชีพและผู้ให้บริการการผลิต PCB หลายชั้นเรานำเสนอการผลิตแผงวงจรพิมพ์หลายระดับคุณภาพสูงสำหรับลูกค้าโดยมีคุณสมบัติดังต่อไปนี้:

  • ชื่อยี่ห้อ: JIETENG
  • หมายเลขรุ่น: แผงวงจร PCB
  • แหล่งกำเนิดสินค้า: จีน
  • การควบคุมอิมพีแดนซ์: ใช่
  • นาที.ความกว้างของเส้น : 0.1 มม
  • นาที.ขนาดรู: 0.2 มม
  • จำนวนเลเยอร์: 2-20
  • วัสดุ: FR4, TG สูง FR4, ฮาโลเจนฟรี, Rogers ฯลฯ

ด้วยเทคโนโลยีขั้นสูงและนักออกแบบมืออาชีพของเรา JIETENG มุ่งมั่นที่จะให้บริการการผลิตแผงวงจรพิมพ์หลายชั้นและบริการการผลิต PCB หลายชั้นที่ดีที่สุดแก่คุณ



การสนับสนุนและบริการ:

การสนับสนุนและบริการทางเทคนิคสำหรับการผลิต PCB หลายชั้น

การสนับสนุนด้านเทคนิคและบริการด้านการผลิต PCB หลายชั้น ให้ความช่วยเหลือด้านวิศวกรรมและการออกแบบสำหรับทุกด้านของกระบวนการออกแบบและการผลิต PCB หลายชั้นเรามุ่งมั่นที่จะช่วยลูกค้าสร้างผลิตภัณฑ์ขั้นสุดท้ายที่ดีที่สุดเท่าที่จะเป็นไปได้ทีมวิศวกรที่มีประสบการณ์ของเราพร้อมให้คำปรึกษาเกี่ยวกับโครงการของคุณตั้งแต่แนวคิดจนถึงการออกแบบและความสมบูรณ์

บริการของเราประกอบด้วย:

  • ออกแบบให้คำปรึกษาและตรวจทาน
  • การจัดการกระบวนการผลิต
  • การเลือกวัสดุและข้อมูลจำเพาะ
  • การเพิ่มประสิทธิภาพการซ้อนเลเยอร์
  • การวิเคราะห์ต้นทุนและการเพิ่มประสิทธิภาพ
  • การออกแบบการจัดการระบายความร้อน
  • การออกแบบสำหรับความช่วยเหลือด้านการผลิต (DFM)
  • บริการตรวจสอบและทดสอบ

เราเข้าใจดีว่าทุกโครงการมีเอกลักษณ์เฉพาะตัวและอาจต้องใช้บริการพิเศษที่ไม่ได้ระบุไว้ที่นี่เรามุ่งมั่นที่จะให้บริการและการสนับสนุนในระดับสูงสุดแก่ลูกค้าของเราสำหรับความต้องการในการผลิต PCB หลายชั้นโปรดติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณ



การบรรจุและจัดส่ง:

บรรจุภัณฑ์และการจัดส่งสำหรับการผลิต PCB หลายชั้น:

  • PCBs หลายชั้นถูกห่อหุ้มไว้ในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตย์
  • บรรจุภัณฑ์เสริมด้วยโฟม กันกระแทก และวัสดุกันกระแทกอื่นๆ
  • บรรจุภัณฑ์ถูกจัดส่งในกล่องกระดาษแข็งพร้อมฉลากที่เหมาะสม
  • พัสดุถูกจัดส่งโดยใช้ผู้จัดส่งที่เชื่อถือได้พร้อมหมายเลขติดตาม


คำถามที่พบบ่อย:

Q1: การผลิต PCB หลายชั้นคืออะไร?
A1: Multilayer PCB Fabrication เป็นกระบวนการผลิตแผงวงจรพิมพ์หลายชั้นโดยใช้ชื่อแบรนด์ JIETENG หมายเลขรุ่นแผงวงจร PCB จากประเทศจีน
Q2: วัสดุอะไรที่ใช้ใน Multilayer PCB Fabrication?
A2: Multilayer PCB Fabrication ใช้วัสดุหลายชนิด รวมทั้งทองแดง พลาสติก และโลหะอื่นๆ
Q3: เทคนิคใดที่ใช้ใน Multilayer PCB Fabrication?
A3: ใน Multilayer PCB Fabrication มักใช้เทคนิคต่างๆ เช่น การกัด การชุบ การเจาะ และการบัดกรี
Q4: ข้อดีของ Multilayer PCB Fabrication คืออะไร?
A4: Multilayer PCB Fabrication ช่วยเพิ่มระดับของประสิทธิภาพ ความน่าเชื่อถือ และความคุ้มค่าเนื่องจากความหนาแน่นและความซับซ้อน
Q5: ผลิตภัณฑ์ประเภทใดที่สามารถผลิตโดยใช้ Multilayer PCB Fabrication?
A5: Multilayer PCB Fabrication สามารถใช้ในการผลิตสินค้าได้หลากหลาย เช่น คอมพิวเตอร์ โทรศัพท์มือถือ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ
