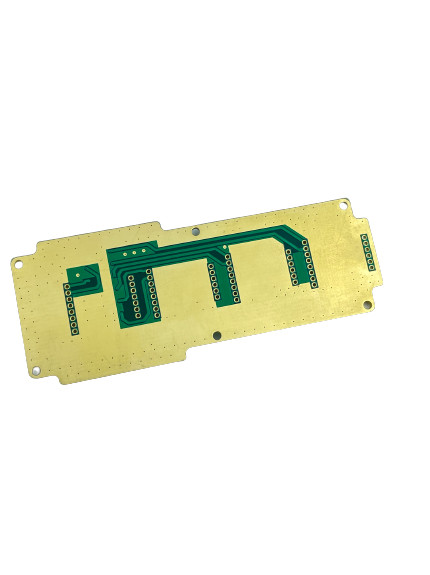

การผลิต PCB หลายชั้นด้วยความกว้างของเส้นขั้นต่ำ 0.1 มม. และการควบคุมอิมพีแดนซ์

รายละเอียดสินค้า:

การผลิตแผ่นวงจรพิมพ์หลายระดับเป็นบริการพิเศษที่นำเสนอโดยผู้ผลิต PCB มืออาชีพเพื่อสร้างแผงการเดินสายพิมพ์หลายระดับที่ซับซ้อนกระบวนการนี้รวมถึงการใช้อุปกรณ์และเทคนิคขั้นสูงในการผลิตการออกแบบที่ซับซ้อนด้วยความแม่นยำสูงจำเป็นต้องบรรลุข้อกำหนดเฉพาะ เช่น สีของหน้ากากประสาน ระยะห่างบรรทัดขั้นต่ำ ความกว้างของบรรทัด และขนาดรูตัวเลือกพื้นผิวที่มีให้สำหรับการสร้างแผงการเดินสายแบบพิมพ์หลายระดับ ได้แก่ HASL, ENIG, OSP, immersion silver และ immersion tin และอื่นๆลูกค้ายังสามารถได้รับประโยชน์จากคุณลักษณะขั้นสูงอื่นๆ เช่น blind via, Embedded via, การควบคุมอิมพีแดนซ์ และการจับคู่อิมพีแดนซ์คุณสมบัติทั้งหมดนี้ รวมกับมาตรฐานคุณภาพสูงสุด ทำให้มั่นใจได้ว่าผลิตภัณฑ์ขั้นสุดท้ายตรงตามข้อกำหนดที่แน่นอนของลูกค้า

คุณสมบัติ:

• ชื่อสินค้า: การผลิต PCB หลายชั้น
• นาที.ความกว้างของเส้น : 0.1 มม
• พื้นผิว: HASL, ENIG, OSP, Immersion Silver, Immersion Tin ฯลฯ
• หน้ากากประสานสี: เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ
• จำนวนเลเยอร์: 2-20
• ความหนาของทองแดง: 1-4oz
• การประกอบชิ้นส่วน PCB หลายชั้น
• การผลิตแผงวงจรพิมพ์หลายระดับ
• การผลิตแผ่นวงจรพิมพ์หลายชั้น

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

การผลิตแผงวงจรพิมพ์หลายชั้นของ JIETENG ให้คุณภาพและประสิทธิภาพที่เหนือกว่าสำหรับการใช้งานที่ต้องการมากที่สุดบริการผลิตแผ่นวงจรพิมพ์หลายระดับของเราเหมาะสำหรับการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ยานยนต์ ไปจนถึงการแพทย์และอุตสาหกรรมเรามีวัสดุหลายประเภท ได้แก่ FR4, TG FR4 สูง, ปราศจากฮาโลเจน, Rogers และอื่นๆแผงวงจรพิมพ์แบบหลายชั้นของเราสามารถรองรับจำนวนชั้นตั้งแต่ 2-20 และมีการควบคุมอิมพีแดนซ์ที่เหนือกว่าเรามีพื้นผิวสำเร็จที่หลากหลาย รวมถึง HASL, ENIG, OSP, แร่เงินแช่ และกระป๋องแช่ความมุ่งมั่นของเราในด้านคุณภาพและบริการทำให้มั่นใจได้ว่าแผงวงจรพิมพ์หลายชั้นของคุณจะตรงตามข้อกำหนดที่แน่นอนและเกินความคาดหมายของคุณด้วยบริการการผลิตแผ่นวงจรพิมพ์หลายชั้นที่ครอบคลุมของเรา JIETENG เป็นพันธมิตรในอุดมคติสำหรับทุกความต้องการในการผลิต PCB ของคุณ

การปรับแต่ง:

ชื่อยี่ห้อ: JIETENG
หมายเลขรุ่น: แผงวงจร PCB
แหล่งกำเนิดสินค้า: จีน
ความหนาของทองแดง: 1-4oz
นาที.ระยะห่างระหว่างบรรทัด : 0.1 มม
การควบคุมอิมพีแดนซ์: ใช่
หน้ากากประสานสี: เขียว, น้ำเงิน, ขาว, ดำ, แดง, ฯลฯ
ความหนาของกระดาน : 0.2-3.2 มม

JIETENG เป็นซัพพลายเออร์ชั้นนำด้านการผลิตแผงวงจรพิมพ์หลายชั้น การประกอบชิ้นส่วน PCB หลายชั้น และการผลิต PCB หลายชั้นมานานกว่า 10 ปีเราจัดหา PCBs ที่มีคุณภาพด้วยความแม่นยำและความน่าเชื่อถือสูงสุด

PCB แบบหลายเลเยอร์ของเรามีความหนาของทองแดงตั้งแต่ 1-4 ออนซ์ ระยะห่างระหว่างบรรทัดขั้นต่ำ 0.1 มม. การควบคุมอิมพีแดนซ์ และสีของหน้ากากประสานเป็นสีเขียว น้ำเงิน ขาว ดำ และแดง โดยมีความหนาของบอร์ดตั้งแต่ 0.2-3.2 มม.

เรามุ่งมั่นที่จะให้บริการลูกค้าที่เป็นเลิศและผลิตภัณฑ์คุณภาพสูง และเรารับประกันความพึงพอใจด้วยบริการผลิต PCB หลายชั้นของเรา

การสนับสนุนและบริการ:

เราให้การสนับสนุนทางเทคนิคและบริการสำหรับลูกค้าของเราในด้านการผลิต PCB หลายชั้นวิศวกรที่มีประสบการณ์ของเราพร้อมให้ความช่วยเหลือในการออกแบบ ผลิต ประกอบ และทดสอบโครงการของคุณ

เรามีประสบการณ์ในการผลิตการเชื่อมต่อระหว่างกันความหนาแน่นสูง (HDI) และสามารถช่วยในการออกแบบที่ตรงกับความต้องการของคุณนอกจากนี้ เรายังเชี่ยวชาญในการผลิตหลายชั้นที่ซับซ้อน รวมถึงจุดแวะตาบอดและจุดแวะฝัง การควบคุมอิมพีแดนซ์ และข้อกำหนดพิเศษอื่นๆ

นอกจากนี้ เรายังนำเสนอบริการการผลิตแบบเบ็ดเสร็จแบบครบวงจร ซึ่งรวมถึงการจัดวางและความช่วยเหลือด้านการออกแบบ การสร้างต้นแบบ การผลิตและการประกอบเรามุ่งมั่นที่จะส่งมอบผลิตภัณฑ์คุณภาพสูงในเวลาที่เหมาะสม

หากคุณมีคำถามใด ๆ หรือต้องการหารือเกี่ยวกับข้อกำหนดของโครงการของคุณ โปรดติดต่อเราวันนี้

การบรรจุและจัดส่ง:

บรรจุภัณฑ์และการจัดส่งสำหรับการผลิต PCB หลายชั้น:

ผลิตภัณฑ์จะถูกบรรจุอย่างปลอดภัยในถุงป้องกันไฟฟ้าสถิตย์และจัดส่งในกล่องกันกระแทกเพื่อให้แน่ใจว่าผลิตภัณฑ์จะไม่เสียหายระหว่างการขนส่งจะมีการประกันการจัดส่งแบบมาตรฐานเพื่อคุ้มครองการสูญหายหรือเสียหายระหว่างการขนส่ง

คำถามที่พบบ่อย:

Q1: การผลิต PCB หลายชั้นคืออะไร?

A1: Multilayer PCB Fabrication เป็นกระบวนการสร้างแผ่นวงจรพิมพ์ (PCB) ด้วยวัสดุนำไฟฟ้าหลายชั้นที่เชื่อมต่อกันด้วยร่องรอยจัดทำโดย JIETENG ซึ่งเป็นชื่อแบรนด์จากประเทศจีนพร้อมแผงวงจร PCB หมายเลขรุ่น

Q2: ประโยชน์ของการใช้ Multilayer PCB Fabrication คืออะไร?

A2: Multilayer PCB Fabrication มีประโยชน์มากมาย รวมถึงความซับซ้อนที่เพิ่มขึ้น ประสิทธิภาพทางไฟฟ้าที่มากขึ้น และความสมบูรณ์ของสัญญาณที่ดีขึ้น

Q3: ส่วนประกอบของ Multilayer PCB Fabrication คืออะไร?

A3: ส่วนประกอบของ Multilayer PCB Fabrication ประกอบด้วยชั้นของวัสดุนำไฟฟ้า ฉนวน และร่องรอย

Q4: กระบวนการของ Multilayer PCB Fabrication คืออะไร?

A4: กระบวนการของ Multilayer PCB Fabrication ประกอบด้วยขั้นตอนต่าง ๆ เช่น การสร้างเค้าโครง PCB การเจาะและการชุบ การเคลือบ การกัด และการทดสอบ

Q5: การประยุกต์ใช้ Multilayer PCB Fabrication คืออะไร?

A5: การประยุกต์ใช้ Multilayer PCB Fabrication รวมถึงคอมพิวเตอร์ โทรคมนาคม อิเล็กทรอนิกส์ยานยนต์ อุปกรณ์ทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
