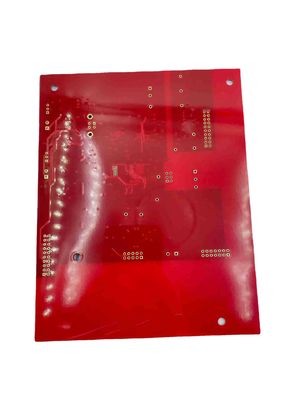

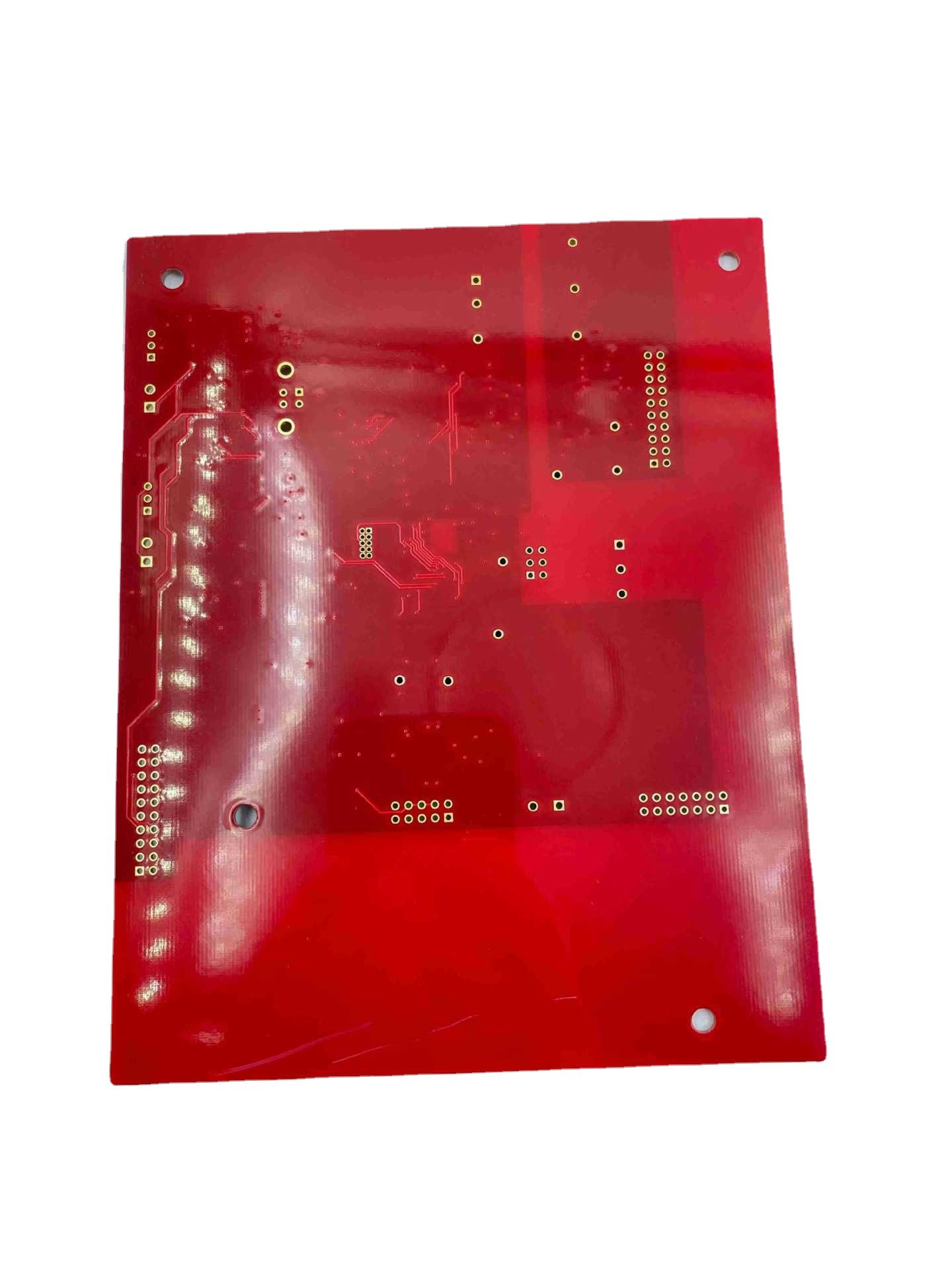

HASL Surface Finish FR4 บอร์ด PCB 6 ชั้น ความหนาทองแดง 8OZ
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | FR4 |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความหนาของบอร์ด | 3.0มม | ความหนาของทองแดง | 8 ออนซ์ |
|---|---|---|---|
| ชั้น | 6เลเยอร์ | วัสดุ | FR4 |
| นาที. ขนาดรู | 0.2มม | นาที. ระยะห่างบรรทัด | 0.1มม |
| Min. นาที. line width ความกว้างของเส้น | 0.1มม | ชื่อผลิตภัณฑ์ | แผงวงจรไฮบริด |
| สีซิลค์สกรีน | สีขาว | สีหน้ากากประสาน | สีแดง |
| เสร็จสิ้นพื้นผิว | แฮส | ||
| เน้น | บอร์ด PCB FR4 6 ชั้น,บอร์ด PCB HASL 6 ชั้น,บอร์ด PCB FR4 ทองแดง 8OZ |
||
รายละเอียดสินค้า
ความหนาของบอร์ด 6 ชั้น ความหนาของทองแดง 3.0MM ดีบุกเคลือบผิว 8OZ
บอร์ดมีความหนา 3.0 มม. ซึ่งค่อนข้างหนาเมื่อเทียบกับ PCB มาตรฐานสำหรับการใช้งานที่ต้องการกระแสไฟฟ้าสูงหรือที่ต้องการการกระจายความร้อนอย่างมีประสิทธิภาพ
ความหนาของทองแดง 8OZ นั้นค่อนข้างหนา และมักจะใช้ในงานที่ต้องการพลังงานสูงหรือความต้านทานต่ำ
บอร์ดมีหกชั้น ทำให้สามารถออกแบบวงจรที่ซับซ้อนได้มากขึ้นและมีความหนาแน่นของส่วนประกอบสูงขึ้นบอร์ด 6 ชั้นยังสามารถให้ความสมบูรณ์ของสัญญาณที่ดีกว่า เนื่องจากช่วยให้มีตัวเลือกการกำหนดเส้นทางมากขึ้นและแยกระหว่างชั้นสัญญาณและพลังงานได้ดีขึ้น
การฉีดพ่นผิวดีบุกเป็นชั้นของดีบุกบนร่องรอยของทองแดงเพื่อช่วยป้องกันการกัดกร่อนและการเกิดออกซิเดชันการรักษาพื้นผิวนี้ยังส่งเสริมความสามารถในการบัดกรีที่ดี ซึ่งเป็นสิ่งสำคัญสำหรับการเชื่อมต่อประสานที่เชื่อถือได้
การรวมกันของบอร์ดหนา ชั้นทองแดงหนา และผิวเคลือบดีบุกบ่งชี้ว่าบอร์ดได้รับการออกแบบมาสำหรับการใช้งานกำลังสูงที่ต้องการความต้านทานต่ำและการเชื่อมต่อบัดกรีที่เชื่อถือได้
| รายการ | ความสามารถ |
| วัสดุฐาน | FR-4, TG สูง FR-4, วัสดุปราศจากฮาโลเจน, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, ฐานอลูมิเนียม, เทฟลอน, PI ฯลฯ |
| ชั้น | 1-60 |
| ความหนาของทองแดงด้านใน / ด้านนอกสำเร็จรูป | 0.5-6OZ |
| ความหนาของบอร์ดสำเร็จรูป | 0.2-7.0 มม. (≤0.2 มม. ต้องการการตรวจสอบ), ≤0.4 มม. สำหรับ HASL |
| ความหนาของบอร์ด≤1.0มม.: +/-0.1มม 1ความหนาของบอร์ด>2.0 มม.: +/-8% |
|
| ขนาดแผงสูงสุด | ≤2ด้านPCB: 600*1500mm PCB หลายชั้น: 500 * 1200 มม |
| ความกว้าง / ระยะห่างของเส้นตัวนำขั้นต่ำ | ชั้นใน: ≥3/3mil ชั้นนอก: ≥3.5/3.5mil |
| ขนาดรูต่ำสุด | รูเชิงกล: 0.15 มม รูเลเซอร์: 0.1 มม |
| ความแม่นยำในการเจาะ: การเจาะครั้งแรก การเจาะครั้งแรก: 1mil การเจาะครั้งที่สอง: 4mil |
|
| วาร์ปเพจ | ความหนาของบอร์ด≤0.79มม.: β≤1.0% 0.80≤ความหนาของบอร์ด≤2.4มม.: β≤0.7% ความหนาของบอร์ด≥2.5มม.: β≤0.5% |
| อิมพีแดนซ์ควบคุม | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (ต้องการการตรวจสอบ) |
| อัตราส่วนภาพ | 15:01 น |
| แหวนเชื่อมขั้นต่ำ | 4mil |
| สะพานหน้ากากประสานขั้นต่ำ | ≥0.08มม |
| ความสามารถในการเสียบจุดแวะพัก | 0.2-0.8มม |
| ความทนทานต่อรู | PTH: +/- 3 ล้าน NPTH: +/- 2 มิลลิแอมป์ |
| โครงร่างโปรไฟล์ | รูต/ วีคัท/ บริดจ์/ รูสแตมป์ |
| สีหน้ากากประสาน | เขียว, เหลือง, ดำ, น้ำเงิน, แดง, ขาว, เขียวด้าน |
| สีเครื่องหมายส่วนประกอบ | ขาวเหลืองดำ |
เซินเจิ้น Jieteng Circuit Co., Ltd. เป็นผู้ผลิต PCB ที่น่าเชื่อถือและเชื่อถือได้ซึ่งอุทิศตนเพื่อจัดหา PCB คุณภาพสูงที่ตอบสนองความต้องการเฉพาะของลูกค้าบริษัทนำอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงมาใช้ และมีกลุ่มวิศวกรและช่างเทคนิคที่มีประสบการณ์ซึ่งทำงานอย่างใกล้ชิดกับลูกค้าเพื่อให้แน่ใจว่า PCBs ของพวกเขาเหมาะสมกับความต้องการของพวกเขา
นอกจากความมุ่งมั่นในคุณภาพแล้ว บริษัท เจตั้น เซอร์กิต จำกัด ยังให้ความสำคัญกับการบริการลูกค้าบริษัททำงานอย่างใกล้ชิดกับลูกค้าเพื่อจัดหาโซลูชันส่วนบุคคลและการสนับสนุนตลอดกระบวนการผลิต PCB ทั้งหมด ตั้งแต่การออกแบบไปจนถึงการส่งมอบการอุทิศตนเพื่อความพึงพอใจของลูกค้าช่วยให้บริษัทกลายเป็นพันธมิตรที่มีชื่อเสียงและเชื่อถือได้สำหรับธุรกิจและองค์กรที่ต้องการ PCB คุณภาพสูง
