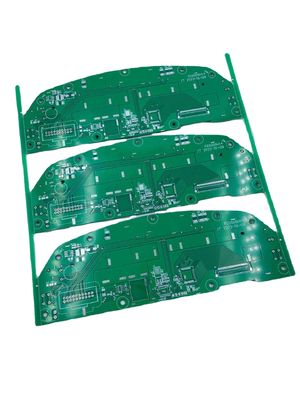

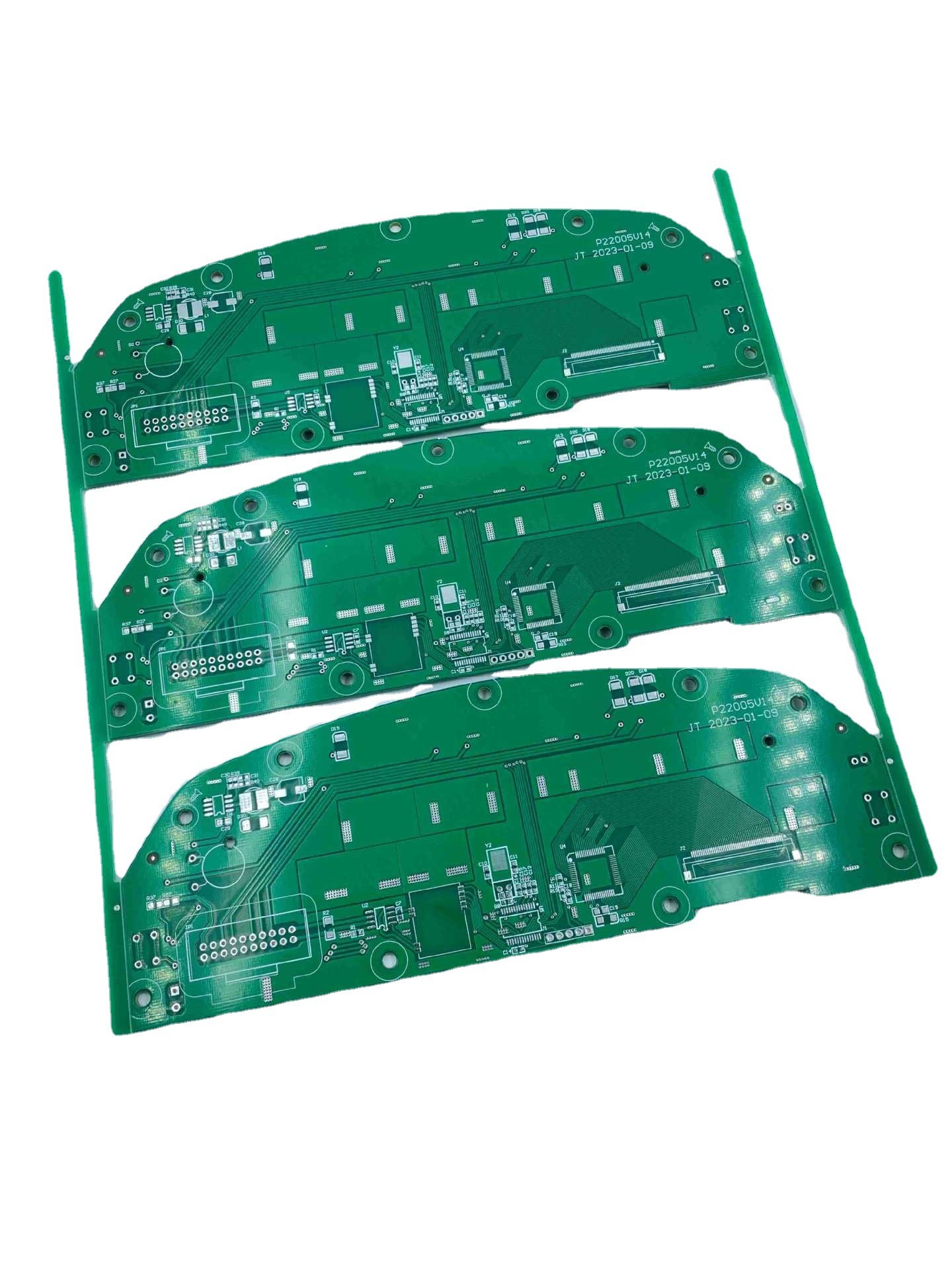

การออกแบบแผงวงจร PCB หลายชั้นแบบกำหนดเองสำหรับอุปกรณ์อิเล็กทรอนิกส์
| สถานที่กำเนิด | กวางตุ้ง ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | พีซีบี |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 3-10 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| เน้น | แผงวงจร PCB หลายชั้นที่กำหนดเอง,แผงวงจร PCB หลายชั้นของอุปกรณ์อิเล็กทรอนิกส์,การออกแบบ PCB หลายอุปกรณ์อิเล็กทรอนิกส์ |
||
|---|---|---|---|
รายละเอียดสินค้า
โรงงานผลิตภัณฑ์แผงวงจร PCB หลายชั้นที่กำหนดเอง
รายละเอียดที่จำเป็น
| อุณหภูมิ | ||
| ประเภทของกระดานสารส้ม | กระดานเดียว, กระดานฉนวน, กระดานสองด้าน | |
| เสร็จสิ้นความหนาของบอร์ด | 0.4มม.----- 3.0มม | |
| ความหนาของทองแดง | 1 ออนซ์--6 ออนซ์ | |
| Min.Trace ความกว้าง & ระยะห่างระหว่างบรรทัด | 0.15มม | |
| ขนาดใหญ่ที่สุด | 120ซม.*60ซม | |
| ประเภทสำหรับการรักษาพื้นผิว | OSP.HASL, Immersion Gold ,Immersion Tin (ไร้สารตะกั่ว) | |
| สพป | 0.20-0.40um | |
| ความหนาของ Ni | 2.50-3.50um | |
| ความหนาของ Au | 0.05-0.10um | |
| ความหนาของดีบุก | 5-20um | |
| ความหนาของเงินแช่ | 0.15-0.40um | |
| การนำความร้อน | 1.0W ----- 3.0W | |
| ความหนาของอิเล็กทริก | 50um-150um | |
| ความต้านทานความร้อน | 0.05℃/ว -1.7℃/ว | |
| ขนาดรูที่เสร็จสมบูรณ์ขั้นต่ำ | ±0.10มม | |
| ความคลาดเคลื่อนสำหรับเส้นผ่านศูนย์กลางรู | ±0.075มม | |
| เส้นผ่านศูนย์กลางรูเจาะขั้นต่ำ | φ0.8มม | |
| หน้ากากระหว่างหมุด | 0.15มม.-0.35มม | |
| ระยะห่างขั้นต่ำระหว่าง Pad และ Pad | 0.18mm-0.35mm | |
| สรุปความอดทน | ±0.10มม | |
| ความหนาขั้นต่ำสำหรับ V-cut | 0.25มม | |
| ความหนาของทองแดงภายนอก | 18-105um | |
