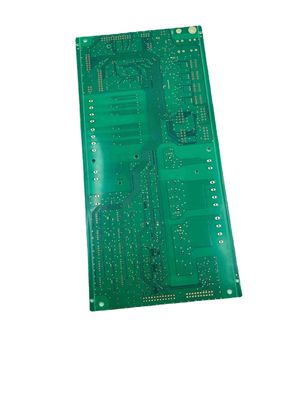

การผลิตต้นแบบ PCBs ความถี่สูงอิเล็กทรอนิกส์หลายชั้นแบบกำหนดเอง
| สถานที่กำเนิด | กวางตุ้ง ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | พีซีบี |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-10 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้ากากประสาน | Green. เขียว. Red. สีแดง. Blue. สีฟ้า. White. สี | วัสดุ | FR4 CEM1 CEM3 สูง TG |
|---|---|---|---|
| สีหน้ากากประสาน | เขียว/ขาว/เหลือง/ดำ/น้ำเงิน/ม่วง | ชั้น | 1-40 (ต้องการการตรวจสอบเลเยอร์ ≥30) |
| แอปพลิเคชัน | อุตสาหกรรม / การแพทย์ / อิเล็กทรอนิกส์สำหรับผู้บริโภค | ||
| เน้น | PCBs ความถี่สูงอิเล็กทรอนิกส์,PCBs ความถี่สูงหลายชั้น,CEM1 ต้นแบบ PCB ที่กำหนดเอง |
||
รายละเอียดสินค้า
แผงวงจรต้นแบบ PCB แบบกำหนดเอง การผลิตบอร์ด PCB อิเล็กทรอนิกส์ การผลิต PCB หลายชั้น
รายละเอียดที่จำเป็น
| รายการ | ร.ป.ภ | เอชดีไอ |
| ความกว้างบรรทัด/ระยะห่างบรรทัดขั้นต่ำ | 3MIL/3MIL(0.075มม.) | 2MIL/2MIL(0.05มม.) |
| เส้นผ่านศูนย์กลางรูขั้นต่ำ | 6มิล(0.15มม.) | 6มิล(0.15มม.) |
| การบัดกรีต้านทานการเปิดขั้นต่ำ (ด้านเดียว) | 1.5MIL(0.0375MM) | 1.2MIL(0.03MM) |
| สะพานต้านทานการบัดกรีขั้นต่ำ | 3มิล(0.075มม.) | 2.2MIL(0.055MM) |
| อัตราส่วนกว้างยาวสูงสุด (ความหนา/เส้นผ่านศูนย์กลางรู) | 10:1 | 8:1 |
| ความแม่นยำในการควบคุมอิมพีแดนซ์ | +/-8% | +/-8% |
| เสร็จสิ้นความหนา | 0.3-3.2MM | 0.2-3.2MM |
| ขนาดบอร์ดสูงสุด | 630มม.*620มม | 620มม.*544มม |
| ความหนาของทองแดงสำเร็จรูปสูงสุด | 6 ออนซ์ (210UM) | 2 ออนซ์ (70UM) |
| ความหนาของบอร์ดขั้นต่ำ | 6มิล(0.15มม.) | 3MIL(0.076มม.) |
| ชั้นสูงสุด | 14层 | 12层 |
| การรักษาพื้นผิว | HASL-LF,OSP,Immersion Gold,Immersion Tin ,Immersion Ag |
Immersion Gold, OSP, Selectiveimmersion gold, พิมพ์คาร์บอน |
| ขนาดรูเลเซอร์ต่ำสุด/สูงสุด | / | 3MIL / 9.8MIL |
| ความทนทานต่อขนาดรูเลเซอร์ | / | 10% |
