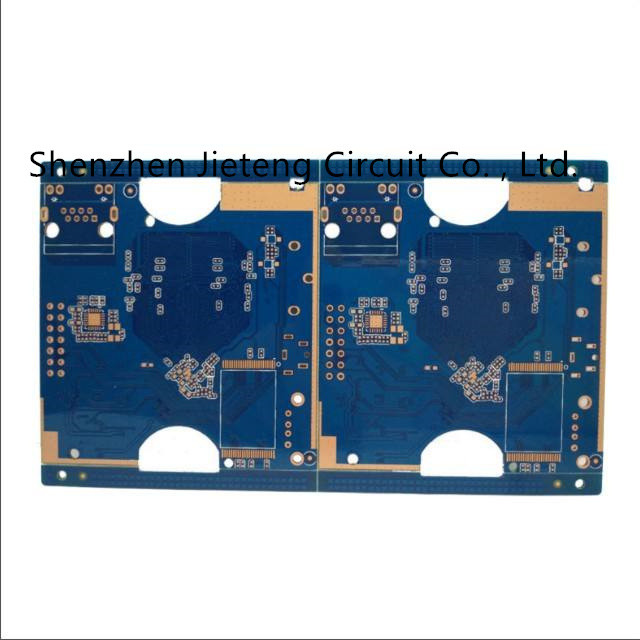

ODM Polyimide Multilayer PCB Fabrication เสร็จสิ้น ENEPIG

  • ODM Polyimide Multilayer PCB Fabrication ENEPIG Finish
  • ODM Polyimide Multilayer PCB Fabrication ENEPIG Finish
สถานที่กำเนิด กวางตุ้ง ประเทศจีน
ชื่อแบรนด์ JIETENG
ได้รับการรับรอง ISO/TS16949/RoHS/TS16949
หมายเลขรุ่น โรเจอร์ส
จำนวนสั่งซื้อขั้นต่ำ ต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ บรรจุสูญญากาศในกล่องเปล่า
เวลาการส่งมอบ จัดส่ง5-8วัน
เงื่อนไขการชำระเงิน ต่อรองได้
สามารถในการผลิต 150,000 ตารางเมตร / ตารางเมตรต่อปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ความหนาของบอร์ด 1.6มม ความหนาของทองแดง 1 ออนซ์
สีหน้ากากประสาน เขียว บริการทดสอบ E-ทดสอบ
มาตรฐานพีซีบี IPC-A-610ง
เน้น

การผลิต PCB หลายชั้น ODM

,

การผลิต PCB หลายชั้น Polyimide

,

ODM polyimide pcb
ฝากข้อความ
รายละเอียดสินค้า

ผู้ผลิต PCB / PCB หลายชั้นคุณภาพสูงในประเทศจีน



รายละเอียดที่จำเป็น
สถานที่กำเนิด:
กวางตุ้ง ประเทศจีน
วัสดุฐาน:
วัสดุ Shengyi หรือวัสดุ Lianmao
ความหนาของทองแดง:
0.5oz-4oz
ความหนาของบอร์ด:
0.1-7MM
นาที.ขนาดรู:
0.15 มม. (เชิงกล), 0.1 มม. (HDI)
นาที.ความกว้างของเส้น:
0.075MM
นาที.ระยะห่างบรรทัด:
0.075MM
การตกแต่งพื้นผิว:
OSP/นิ้วทอง/LFHASL/ENIG/ENEPIG
ขนาดกระดาน:
ปรับแต่ง
ชื่อผลิตภัณฑ์:
แผงวงจรหลายชั้น
วัสดุ:
วัสดุ FR-4/KB/Shengyi หรือ Lianmao
ขั้นต่ำ:
1 ชิ้น
แอปพลิเคชัน:
การแพทย์ การควบคุมอุตสาหกรรม การสื่อสาร รถยนต์
ความหนาของแผ่น:
0.1MM-7MM
พิมพ์:
แผงวงจรหลายชั้น
ใบรับรอง:
TS16949.ISO14001.ROHS.ISO9001





























โครงการ
ความสามารถของกระบวนการ
คำอธิบายโดยละเอียดของกระบวนการ PCB

ชั้น
แผงวงจร PCB 1-20 ชั้น
จำนวนเลเยอร์ pcb หมายถึงจำนวนเลเยอร์ของไฟล์ออกแบบปัจจุบัน สามารถผลิตบอร์ดรูทะลุได้ 1-12 รู
ชนิดจาน
FR-4 กระดานแข็ง / พื้นผิวอลูมิเนียม
แผ่น FR-4 (วัสดุ Kingboard เกรด A, วัสดุ Guoguo เกรด A)/แผ่นฐานอะลูมิเนียม {แผงวงจรปราศจากฮาโลเจน}

หมึก
Guangxin/Rongda/Lanbang
คุณภาพของหมึกส่งผลโดยตรงต่อประสิทธิภาพการต้านทานการบัดกรีของ PCB ซึ่งจะส่งผลโดยตรงต่อประสิทธิภาพของผลิตภัณฑ์

ขนาดสูงสุด
680มม.*1200มม
ขนาดสูงสุดของการผลิตแผ่น PCB แบบสองด้าน: 680x1200 มม. ขนาดสูงสุดของการผลิตแผ่น PCB สี่หรือหกชั้น: 680x640 มม.
ช่วงความหนาของแผ่น
0.4--2.0มม
ความหนาของบอร์ด PCB ที่ผลิตขึ้นเองในปัจจุบัน: 0.4/0.6/0.8/1.0/1.2/1.6/2.0--3.0mm
ความแม่นยำของมิติ
±0.15มม
ค่าเผื่อโครงร่าง CNC ±0.15 มม., ค่าเผื่อโครงร่างแผ่น V-cut ±0.15 มม
ความทนทานต่อความหนาของแผ่น (t≥1.0mm)
± 10%
โปรดทราบ: เนื่องจากเหตุผลในกระบวนการผลิต (การจมของทองแดง, หน้ากากประสาน, การฉีดพ่นแผ่นจะเพิ่มความหนาของกระดาน) โดยทั่วไปค่าเผื่อจะเป็นบวก
ความทนทานต่อความหนาของแผ่นเพลท ( t <1.0 มม.)
±0.1มม
โปรดทราบ: เนื่องจากเหตุผลในกระบวนการผลิต (การจมของทองแดง, หน้ากากประสาน, การฉีดพ่นแผ่นจะเพิ่มความหนาของกระดาน) โดยทั่วไปค่าเผื่อจะเป็นบวก
ช่วงเวลาบรรทัดความกว้างต่ำสุดของเส้น
4มิล/4มิล (0.1มม.)
ในปัจจุบัน ความกว้างของเส้น 4mil สามารถปรับแต่งสำหรับการผลิตได้ และความกว้างของเส้นและแรงบิดของเส้นมีขนาดใหญ่ถึง 4mil
