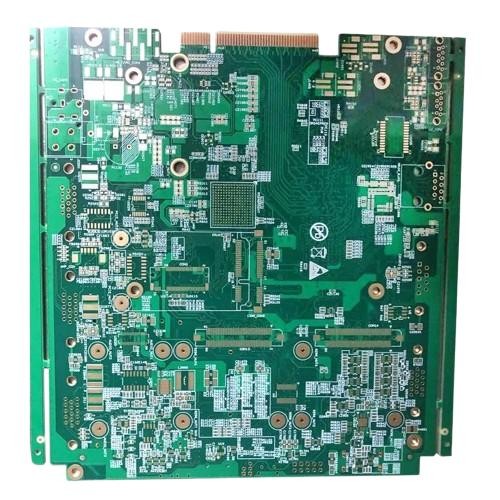

1.5 มิลลิเมตร พลังงานหลายชั้น แบตเตอรี่ลิเดียม บอร์ด PCB ทองแดง ความหนา 2 oz

Place of Origin China Shen
ชื่อแบรนด์ JIETENG
ได้รับการรับรอง UL ROHS IATF16949
Model Number PCB Board Assembly
จำนวนสั่งซื้อขั้นต่ำ สามารถต่อรองได้
ราคา 2-9.9USD/piece
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 8-11 วันทำการ
เงื่อนไขการชำระเงิน T / T, เวสเทิร์นยูเนี่ยน,
สามารถในการผลิต 10,000 ชิ้น / วัน

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ความหนาของบอร์ด 1.5มม นาที. ขนาดรู 0.15มม
ประเภทการประกอบ SMT, ทะลุผ่านรู, ผสม ปลายผิว HASL, ENIG, OSP
วัสดุ KB, IT180, ปราศจากฮาโลเจน ความหนาของทองแดง 2 ออนซ์
สีซิลค์สกรีน สีขาว, ปราศจากฮาโลเจน Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง 4mil/4มิล
เน้น

2oz บอร์ด PCB หลายชั้น

,

บอร์ด PCB แบตเตอรี่ลิตียม

,

1.5 มิลลิเมตร บอร์ด PCB หลายชั้น

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

การประกอบ PCB ของเราให้ผลงานที่ดีสําหรับผลิตภัณฑ์ประเภทพลังงาน เรานําเสนอผิวที่แตกต่างกันรวมถึง HASL, ENIG และ OSP เพื่อให้ความยืดหยุ่นสําหรับลูกค้าและตัวเลือกความหนาของทองแดงของเราจะตั้งแต่ 2oz ถึง 8oz เพื่อให้มีคุณภาพสูงในการนําของผลิตภัณฑ์.
เรามีทีมผู้เชี่ยวชาญที่มีประสบการณ์ เพื่อตอบสนองความต้องการเฉพาะของลูกค้า สําหรับผลิตภัณฑ์ประกอบ PCB ที่มีคุณภาพสูง เช่น SMT,ขณะที่มุ่งมั่นที่จะให้บริการที่ดีที่สุดกับลูกค้าของเราราคาที่แข่งขันได้ และเวลาในการตอบสนองที่รวดเร็วทําให้ลูกค้าของเราสามารถตอบสนองกําหนดเวลาโครงการได้


การใช้งาน:

ผลิตภัณฑ์การประกอบแผ่น PCB เหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ ที่ต้องการเทคโนโลยีการประกอบแผ่นวงจรที่ก้าวหน้า


อิเล็กทรอนิกส์ผู้บริโภค เช่น อุปกรณ์ เช่น สมาร์ทโฟน โน๊ตบุ๊ค เป็นต้น
อิเล็กทรอนิกส์อุตสาหกรรม เช่น ระบบควบคุม อุปกรณ์อัตโนมัติ เป็นต้น
อิเล็กทรอนิกส์ทางการแพทย์ เช่น เครื่องตรวจสอบทางการแพทย์ อุปกรณ์วินิจฉัย เป็นต้น
อิเล็กทรอนิกส์รถยนต์ เช่น ระบบนําทางรถยนต์ ระบบบันเทิง เป็นต้น



กระบวนการประกอบแผ่น PCB มีขั้นตอนต่อไปนี้:
การออกแบบ: การสร้างการออกแบบสําหรับบอร์ดวงจร โดยใช้โปรแกรมพิเศษ
การผลิต: การสร้างแผ่นวงจรจริง โดยใช้อุปกรณ์และเทคโนโลยีพิเศษ
การประกอบ: การประกอบองค์ประกอบอิเล็กทรอนิกส์บนแผ่นวงจร โดยใช้เทคนิคการประกอบที่ก้าวหน้า เช่น SMT, ช่องผ่าน, และประเภทการประกอบผสม
การทดสอบ: การทดสอบผลิตภัณฑ์เสร็จ เพื่อให้แน่ใจว่ามันตรงกับรายละเอียดและมาตรฐานที่ต้องการ
กระบวนการผลิต PCBA: กระบวนการนี้เกี่ยวข้องกับกระบวนการผลิตแบบหยุดเดียวสําหรับผลิตภัณฑ์การประกอบแผงวงจรพิมพ์





FAQ:

Q1. PCB OEM ต้องการข้อมูลอะไร?
A: ไฟล์เกอร์เบอร์และความต้องการทางเทคนิค เช่น วัสดุ PCB ความหนา พื้นผิวทองแดง สีหน้ากากและผ้าไหม เป็นต้น)
Q2. รูปแบบไฟล์ใดที่ยอมรับสําหรับการผลิต PCB?
A: ไฟล์ Gerber: ไฟล์ PCB CAM350: Protel 99SE, PADS, CAD, Altium Designer
Q3. ค่าส่งเท่าไหร่?
A: ค่าส่งขึ้นอยู่กับจุดหมาย, น้ําหนักและขนาดของสินค้า. กรุณาแจ้งให้เราทราบถ้าคุณต้องการให้เราให้คุณนําเสนอราคา.
