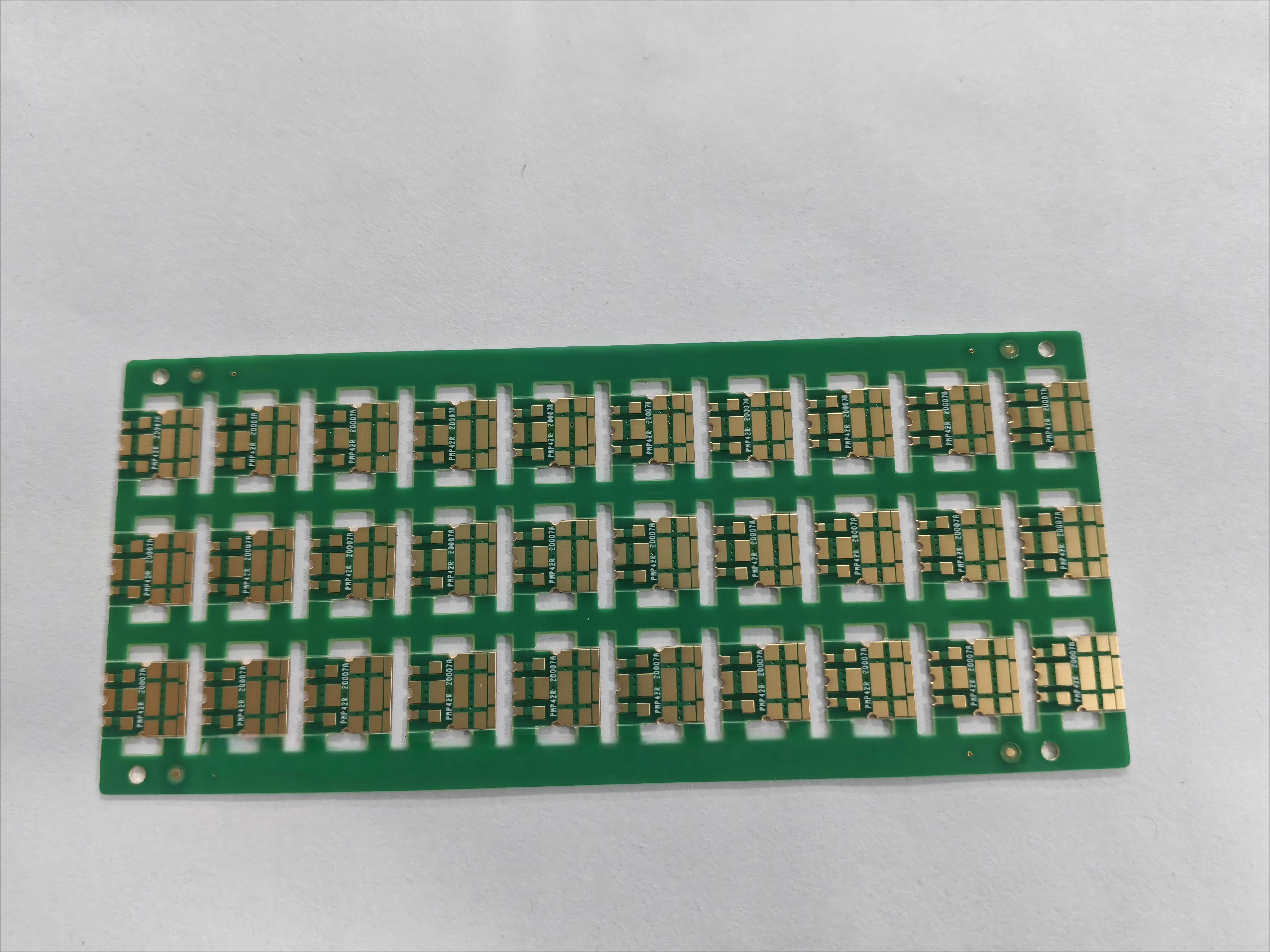

8-ชั้น FR4 HF Encoder ความละเอียด PCB ความหนา 3.0mm
| สถานที่กำเนิด | ไชน่า เสิ่นเจิ้น |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | UL ROHS TS16949 |
| หมายเลขรุ่น | เอ็นโค้ดเดอร์พรีซิชั่น PCB |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สีซิลค์สกรีน | สีขาว | สีหน้ากากประสาน | สีเขียว |
|---|---|---|---|
| วิธีทดสอบ | การทดสอบโพรบบิน | เลเยอร์ PCB | 8 ชั้น |
| ปลายผิว | HASL, อีนิก | ชื่อสินค้า | ชื่อผลิตภัณฑ์: Encoder Precision PCB การรักษาพื้นผิว: HASL รูรับแสงขั้นต่ำ: 0.2 มม. วัสดุ PCB: FR4 H |
| วัสดุ PCB | วัสดุ FR4 HF | ความหนาของ PCB | 3.0 มม. |
| เน้น | HF Encoder PCB ความแม่นยํา,3.0mm FR4 PCB ความแม่นยํา,PCB FR4 8 ชั้น |
||
รายละเอียดสินค้า
ลักษณะ:
ชื่อสินค้า: Encoder Precision PCB
การรักษาผิว: HASL
ช่องเปิดขั้นต่ํา: 0.2mm
วัสดุ PCB: วัสดุ FR4 HF
ชั้น PCB: 8 ชั้น
สีผ้าไหม: ขาว
ผลิตภัณฑ์นี้เป็นการประกอบแผ่นวงจรพิมพ์, ให้บริการการผลิต PCB ประกอบต้นแบบ.และ PCB 8 ชั้น ผลิตจากวัสดุ FR4 HFสีผ้าไหมเป็นสีขาว
ปริมาตรเทคนิค:
| วัสดุ PCB | วัสดุ FR4 HF |
| ชั้น PCB | 8 ชั้น |
| ขนาดหลุม | 0.2 มม. |
| วิธีการทดสอบ | การทดสอบเครื่องบิน |
| น้ําหนักทองแดง | 1 ออนซ์ |
| สีหน้ากากผสม | สีเขียว |
| สีผ้าไหม | สีขาว |
| ความหนาของ PCB | 3.0 มม. |
| ปลายผิว | HASL |
| ชื่อสินค้า | Encoder Precision Pcb เครื่องขีดหมาย |
การใช้งาน:
PCB ความละเอียด Encoder เหมาะสําหรับการใช้งานที่หลากหลาย เช่น อัตโนมัติอุตสาหกรรม โรบอติกส์ และอุปกรณ์การแพทย์
รุ่นต้นแบบของ PCB ของ JIETENG มีน้ําหนักทองแดง 1 ออนซ์ และผลิตภัณฑ์ใช้วิธีการทดสอบเครื่องสํารวจบิน เพื่อให้แน่ใจว่ามันตอบสนองกับมาตรฐานการควบคุมคุณภาพและความน่าเชื่อถือสูงสุด
มันเหมาะสําหรับกรณีที่หลากหลาย, รวมถึงการทําต้นแบบ, การพัฒนาสินค้า, และการผลิตขนาดเล็ก. ผลิตภัณฑ์นี้เป็นที่เหมาะสมสําหรับการใช้งานที่ต้องการความละเอียดและความแม่นยําสูง,เช่น โทรคมนาคม คอมพิวเตอร์ฮาร์ดแวร์ และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
FAQ:
Q: เวลานําเป็นเวลานานแค่ไหนสําหรับ JIETENG PCB Prototype Assembly?
A: เวลานําสําหรับ JIETENG PCB Prototype Assembly เป็นปกติ 10-13 วันทําการ ขึ้นอยู่กับความซับซ้อนของการออกแบบและปริมาณการสั่งซื้อ
Q: JIETENG Prototype PCB Assembly มีตัวเลือกการปรับแต่งอะไรบ้างไหม?
A: ใช่, JIETENG Prototype PCB Assembly ให้ไฟล์ Gerber และความต้องการทางเทคนิค เช่น วัสดุ PCB, ความหนา, พื้นผิวทองแดง, หน้ากากและสีจอไหม, เป็นต้น
คําถาม: จีเทงผลิต PCB Prototype Assembly อยู่ที่ไหน?
A: JIETENG Prototype PCB Assembly ผลิตในเมืองเชนเจน ประเทศจีน
Q. รูปแบบไฟล์อะไรที่ยอมรับสําหรับการผลิต PCB?
A: ไฟล์ Gerber: ไฟล์ PCB CAM350: Protel 99SE, PADS, CAD, Altium Designer
Q. ไฟล์ของฉันปลอดภัยไหม?
ตอบ: ไฟล์ของคุณมีความปลอดภัยอย่างสมบูรณ์แบบ เราคุ้มครองสิทธิทรัพย์สินทางปัญญาของลูกค้าของเราตลอดกระบวนการ ไฟล์ของลูกค้าทั้งหมดจะไม่ถูกแบ่งปันกับบุคคลที่สาม
