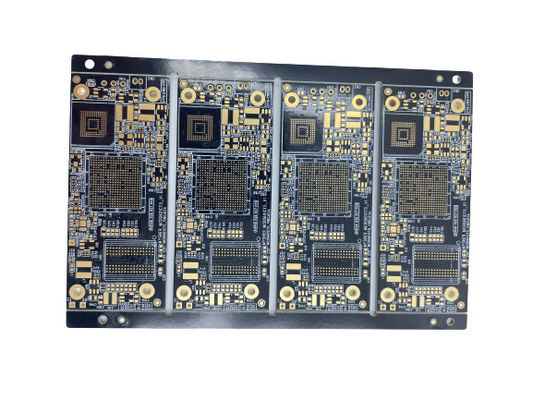

FR4 PCB Board Assembly With Yellow Silk Screen Color Min. ความกว้างเส้น/พื้นที่ 3 มิล / 3 มิล
| สถานที่กำเนิด | ไชน่า เสิ่นเจิ้น |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS |
| Model Number | PCB Board Assembly |
| จำนวนสั่งซื้อขั้นต่ำ | 5 ชิ้น |
| ราคา | 0.8-5USD/piece |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 6-9 วันทำการ |
| เงื่อนไขการชำระเงิน | T/T, Western Union |
| สามารถในการผลิต | 10,000 ชิ้น / วัน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| Min. Annular Ring | 3mil | Solder Mask Color | Green, White, Black, Etc. |
|---|---|---|---|
| Min. Line Width/Space | 3mil/3mil | Min. Hole Size | 0.2mm |
| Surface Finish | HASL, ENIG, OSP, | Assembly Type | SMT, Through Hole, Mixed, Etc. |
| Product Name | PCB Board Assembly | Board thickness | 1.6mm |
| Item | ODM OEM LED PCBA | ||
| เน้น | FR4 PCB Board Assembly 3 มิล / 3 มิล PCB Board Assembly,3mil/3mil PCB Board Assembly |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
ผลิตภัณฑ์ PCB Board Assembly มีสีหน้ากาก solder ที่แตกต่างกัน เช่น เขียว ขาว ดํา และอื่น ๆสีหน้ากาก solder เป็นด้านสําคัญของผลิตภัณฑ์ PCB Board Assembly เนื่องจากมันให้ความคุ้มกันและคุ้มกันกับรอย conductive บน PCBสีหน้ากาก solder ยังเพิ่มมูลค่าความสวยงามให้กับผลิตภัณฑ์ PCB Board Assembly ทําให้มันน่าสนใจต่อลูกค้ามากขึ้น
ผลิตภัณฑ์ PCB Board Assembly มีขนาดหลุมขั้นต่ํา 0.2 มิลลิเมตร ซึ่งเหมาะสําหรับส่วนประกอบอิเล็กทรอนิกส์ต่างๆและมันช่วยลดต้นทุนโดยรวมของผลิตภัณฑ์ PCB Board Assemblyนอกจากนี้ ผลิตภัณฑ์ PCB Board Assembly มีความหนาของบอร์ดที่แตกต่างกัน ตั้งแต่ 0.2 มม. ถึง 3.2 มม. ซึ่งทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่แตกต่างกัน
อีกประเด็นสําคัญของสินค้า PCB Board Assembly คือประเภทการประกอบสินค้ามีประเภทการประกอบที่แตกต่างกัน, รวมถึงเทคโนโลยีการติดตั้งพื้นผิว (SMT), ผ่านรู, ผสม,และอื่นๆแบบ SMT เหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีองค์ประกอบความหนาแน่นสูง ขณะที่ชนิด Through Hole เหมาะสําหรับอุปกรณ์ที่มีองค์ประกอบขนาดใหญ่ประเภทผสมผสานรวมทั้ง SMT และ Through Hole เทคโนโลยีเพื่อสร้างผลิตภัณฑ์ที่มีความยืดหยุ่นมากขึ้น.
สรุปคือ ผลิตภัณฑ์ PCB Board Assembly เป็นส่วนสําคัญของกระบวนการผลิต PCBA และมีบทบาทสําคัญในการประกอบอุปกรณ์อิเล็กทรอนิกส์ผลิตภัณฑ์มีหลายสีหน้ากากผสม, ความหนาของแผ่นและประเภทการประกอบที่ทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายและมันตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ.
ปริมาตรเทคนิค:
| ปริมาตรเทคนิค | ค่า |
|---|---|
| ชื่อสินค้า | การประกอบ PCB Board |
| รายการ | ODM OEM LED PCBA |
| การทดสอบ | AOI, X-Ray, Flying Probe เป็นต้น |
| สีผ้าไหม | ขาว ดํา เหลือง เป็นต้น |
| สีหน้ากากผสม | สีเขียว สีขาว สีดํา เป็นต้น |
| ขั้นต่ําแหวนวงกลม | 3มิล |
| ความหนาของทองแดง | 1/2 ออนซ์-4 ออนซ์ |
| ปลายผิว | HASL, ENIG, OSP |
| ขั้นต่ํา ขนาดหลุม | 0.2 มม. |
| ขั้นต่ํา ความกว้างเส้น/พื้นที่ | 3 มิล / 3 มิล |
กระบวนการผลิต PCBA กระบวนการประกอบแผ่นวงจร
การใช้งาน:
หนึ่งในลักษณะที่โดดเด่นของ PCB บอร์ดการประกอบนี้คือการเลือกสี Solder Mask ด้วยสีเขียว ขาว ดํา และสีอื่นๆมันง่ายที่จะเลือกสีที่เหมาะสมสําหรับโครงการของคุณนอกจากนี้สินค้านี้มีความกว้างเส้นขั้นต่ําและพื้นที่ 3 มิล / 3 มิล ทําให้การออกแบบแผ่นแม่นยําและซับซ้อน
คุณลักษณะสําคัญอีกหนึ่งของ PCB Board Assembly นี้คือความหนาของแผ่นแผ่นของ 0.2mm-3.2mm.ตั้งแต่อุปกรณ์มือเล็ก ๆ ถึงระบบอิเล็กทรอนิกส์ขนาดใหญ่.
ขนาดรูขั้นต่ํา 0.2 มิลลิเมตรยังทําให้ PCB Board Assembly เป็นตัวเลือกที่ดีสําหรับการใช้งานที่ต้องการองค์ประกอบขนาดเล็กและแม่นยําไม่ว่าคุณจะทํางานในโครงการหุ่นยนต์ที่ซับซ้อน หรืออุปกรณ์อิเล็กทรอนิกส์ที่ง่ายสินค้านี้สามารถให้ความละเอียดและความแม่นยําที่คุณต้องการ
โดยรวมแล้ว PCB Board Assembly จาก JIETENG เป็นตัวเลือกที่หลากหลายและน่าเชื่อถือ สําหรับ PCB Manufacturing และ Circuit Board Assembly Process ด้วยความสามารถและคุณสมบัติมันสมบูรณ์แบบสําหรับหลายๆ สถานการณ์และการใช้งาน.
การบรรจุและการขนส่ง
การบรรจุสินค้า:
กล่อง PCB จะถูกบรรจุในกล่องกระดาษแข็งแรงที่มีการปูเพียงพอเพื่อป้องกันความเสียหายระหว่างการขนส่งและคําแนะนําการใช้.
การขนส่ง
เรานําเสนอการจัดส่งทั่วโลกผ่านพันธมิตรการจัดส่งที่น่าเชื่อถือของเรา การประกอบแผ่น PCB จะถูกจัดส่งภายใน 3 วันทําการหลังจากได้รับการชําระเงินระยะเวลาการจัดส่งอาจแตกต่างกันขึ้นอยู่กับจุดหมายและวิธีการจัดส่งที่เลือกลูกค้าจะได้รับหมายเลขการติดตาม เมื่อสินค้าถูกส่งไป
FAQ:
Q1. ข้อมูลอะไรที่จําเป็นสําหรับการนําเสนอ PCB?
A: กรเบอร์ไฟล์และความต้องการทางเทคนิค เช่น วัสดุ PCB ความหนา พื้นผิวทองแดง สีของหน้ากากและผ้าไหม เป็นต้น)
Q2. รูปแบบไฟล์ใดที่ยอมรับสําหรับการผลิต PCB?
A: ไฟล์ Gerber: ไฟล์ PCB CAM350: Protel 99SE, PADS, CAD, Altium Designer
คําถามที่ 3 ไฟล์ของฉันปลอดภัยไหม?
ตอบ: ไฟล์ของคุณมีความปลอดภัยอย่างสมบูรณ์แบบ เราคุ้มครองสิทธิทรัพย์สินทางปัญญาของลูกค้าของเราตลอดกระบวนการ ไฟล์ของลูกค้าทั้งหมดจะไม่ถูกแบ่งปันกับบุคคลที่สาม
