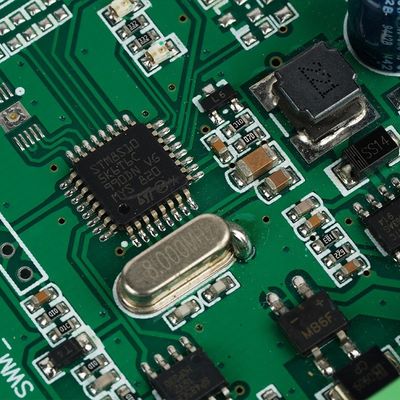

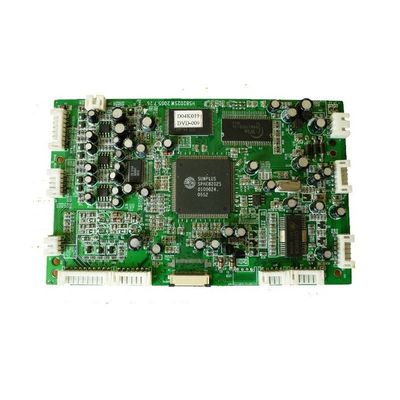

HASL Green Solder Mask Prototype PCB Assembly 6-layer 1oz ทองแดง ทดสอบเครื่องตรวจบิน ทองแดงหนา 3oz

Place of Origin China
ชื่อแบรนด์ JTETENG
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ สามารถต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทําการ
เงื่อนไขการชำระเงิน สามารถต่อรองได้
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
วิธีทดสอบ การทดสอบโพรบบิน สะพานหน้ากากประสานขั้นต่ำ 0.1มม
ปลายผิว แฮส น้ำหนักทองแดง 1 ออนซ์
สีหน้ากากประสาน สีเขียว แหวนวงแหวนขั้นต่ำ 0.1มม
ชื่อสินค้า การประกอบ PCB ต้นแบบ เลเยอร์ PCB 6 ชั้น
ประเภทการทดสอบ การทดสอบโพรบบิน รายการ การประกอบ Pcb คีย์บอร์ด
บริการ ให้บริการ OEM, ความหนาของ PCB 1.6มม
ค่าใช้จ่าย ประหยัด วิธีการประกอบ Pcb ผสม, BGA, SMT, ผ่านรู
การติดตั้ง บนกระดาน วัสดุ FR4
ชั้น 1-48 ความเป็นมิตรต่อสิ่งแวดล้อม สอดคล้องกับ RoHS
ส่วนประกอบ อุปกรณ์ยึดพื้นผิว สนามส่วนประกอบ 0.5มม
ขนาดกระดาน سفارشی ระยะเวลา เวลานำสั้น
วัสดุ PCB FR-4
เน้น

หนาทองแดง 3oz รูปแบบ PCB ประชุม

,

พื้นที่ประกอบ PCB แบบแรกของหน้ากากผสมสีเขียว

,

HASL รูปแบบ PCB ประกอบ

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

หนึ่งในลักษณะสําคัญของ PCB Prototype Assembly คือความกว้างเส้นขั้นต่ํา / สเปซที่ 0.1 มม / 0.1 มม.1 มิลลิเมตรระหว่างพวกเขานี้ทําให้แน่ใจว่า PCB เป็นแม่นยําและแม่นยําในส่วนของการออกแบบ

ขนาด PCB สําหรับ Prototype PCB Assembly คือ 100mm * 100mm ขนาดนี้เหมาะสําหรับการสร้างต้นแบบของผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดเล็กและกลางมันให้พื้นที่เพียงพอที่จะรองรับส่วนประกอบและวงจรที่จําเป็นทั้งหมด.

วิธีการทดสอบที่ใช้ในการประกอบ PCB แบบต้นแบบคือ Flying Probe Test การทดสอบนี้เป็นการทดสอบที่ไม่ทําลายล้างที่ตรวจสอบความเชื่อมต่อของ PCBมันใช้ซอนด์ที่เคลื่อนไหวผ่าน PCB และตรวจสอบสําหรับการเปิดหรือวงจรสั้นการทดสอบนี้มีความน่าเชื่อถือและแม่นยํามาก

ปลายผิวที่ใช้ในการประกอบ PCB แบบต้นแบบคือ HASL (Hot Air Solder Leveling)การ ปลาย แบบ นี้ รวม ถึง การ ละลาย PCB ลง ใน ผสม สะสม แล้ว ใช้ อากาศ ร้อน ที่ ถูก กด เพื่อ ถอน ผสม สะสม ที่ เกิน ไปนี้สร้างพื้นที่เรียบและเรียบที่เหมาะสําหรับการวางส่วนประกอบบน PCB

สะพาน Min Solder Mask สําหรับ Prototype PCB Assembly ขนาด 0.1 มิลลิเมตร นั่นหมายความว่าหน้ากาก solder สามารถบางได้ 0.1 มิลลิเมตร และสามารถมีช่องว่าง 0.1 มิลลิเมตรระหว่างมันและส่วนประกอบอื่น ๆนี่ทําให้แน่ใจว่าส่วนประกอบถูกคุ้มกันจากการผสมผสานโดยอุบัติเหตุ.

สรุปคือ การประกอบ PCB แบบต้นแบบเป็นส่วนสําคัญของการประกอบวงจรพิมพ์ มันช่วยในการสร้างแบบต้นแบบของผลิตภัณฑ์สุดท้ายก่อนการผลิตจํานวนมากคุณสมบัติหลักของผลิตภัณฑ์นี้รวมถึงความกว้างเส้นขั้นต่ํา / สเปซของ 0.1 มิลลิเมตร/0.1 มิลลิเมตร, ขนาด PCB 100 มิลลิเมตร * 100 มิลลิเมตร, การทดสอบเครื่องสํารวจบิน, HASL Surface Finish, และ Min Solder Mask Bridge ของ 0.1 มิลลิเมตร. คุณสมบัติเหล่านี้ทําให้ PCB ถูกต้อง, แม่นยํา และน่าเชื่อถือ.



ลักษณะ:

  • ชื่อสินค้า: รุ่นแรกของ PCB
  • หน้ากากผสมสี: สีเขียว
  • ขั้นต่ําความกว้างเส้น/พื้นที่: 0.1mm/0.1mm
  • ขนาดหลุม: 0.2mm
  • นิ้ววงแหวน: 0.1 มิลลิเมตร
  • คําสําคัญ: การผลิต PCB แบบต้นแบบ การประกอบวงจรพิมพ์


ปริมาตรเทคนิค:

ชื่อสินค้า รุ่นแรกของ PCB
ชั้น PCB 6 ชั้น
ขนาด PCB 100mm*100mm
ความหนาของ PCB 1.6 มิลลิเมตร
น้ําหนักทองแดง 1 ออนซ์
ขั้นต่ําความกว้างเส้น/พื้นที่ 0.1 มิลลิเมตร/0.1 มิลลิเมตร
ขนาดหลุม 0.2 มม.
มินแหวนวงกลม 0.1 มม.
ปลายผิว HASL
สะพานหน้ากากหมึก 0.1 มม.


การใช้งาน:

บอร์ดวงจร PCB ของเราถูกผลิตโดยใช้วัสดุ FR4 คุณภาพสูงเราใช้วิธีการทดสอบเครื่องบินล่าสุด เพื่อให้แน่ใจว่าทุกแผ่นวงจรตอบสนองมาตรฐานสูงสุดของคุณภาพและความน่าเชื่อถือ. แหวนวงกลมขั้นต่ําของเราเพียง 0.1 มิลลิเมตร รับประกันว่าแต่ละแผ่นมีความละเอียดและแม่นยําสูง ในขณะที่สีหน้ากาก solder สีเขียวของเราให้ความเห็นที่ดีและการระบุง่าย

ผลิตภัณฑ์ PCB Prototype Fabrication ของเราเหมาะสมกับการใช้งานและกรณีต่างๆ ไม่ว่าจะเป็นการออกแบบและสร้างอุปกรณ์อิเล็กทรอนิกส์ตามสั่งสร้างแผนผัง PCB ที่ซับซ้อนสําหรับระบบอัตโนมัติอุตสาหกรรม, หรือเพียงแค่ต้องการทางออกที่น่าเชื่อถือและมีประหยัด สําหรับความต้องการธุรกิจของคุณ บอร์ดวงจร PCB ของเราคือทางเลือกที่สมบูรณ์แบบ

ผลิตภัณฑ์ของเราเหมาะสําหรับการใช้ในสถานการณ์ที่หลากหลาย เช่น

  • ระบบอัตโนมัติอุตสาหกรรม
  • อุปกรณ์อิเล็กทรอนิกส์ตามสั่ง
  • อุปกรณ์การแพทย์
  • อิเล็กทรอนิกส์ผู้บริโภค
  • การโทรคมนาคม
  • การบินและอวกาศและการป้องกัน
  • รถยนต์



ด้วยขั้นต่ําของ Solder Mask Bridge เพียง 0.1 มิลลิเมตร คุณสามารถมั่นใจได้ว่า PCB ของคุณจะมีความแม่นยําและน่าเชื่อถือมากเลือกผลิตภัณฑ์ PCB Prototype Fabrication ของ JTETENG วันนี้และได้รับการแก้ไขการประกอบวงจรพิมพ์ที่มีคุณภาพสูงที่คุณต้องการที่จะนําธุรกิจของคุณไปสู่ระดับต่อไป!



การปรับแต่ง:



การสนับสนุนและบริการ:

ผลิตภัณฑ์ Prototype PCB Assembly ของเราให้การสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อให้ลูกค้าของเราได้รับ PCB assemblies คุณภาพสูงที่ตอบสนองความต้องการเฉพาะเจาะจงของพวกเขาทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะช่วยกับคําถามเทคนิคหรือปัญหาที่อาจเกิดขึ้นระหว่างการออกแบบ, การสร้างต้นแบบ และกระบวนการผลิต

เราให้บริการมากมาย รวมถึงการวิเคราะห์การออกแบบเพื่อการผลิต (DFM) การสร้างต้นแบบ การประกอบการทดสอบ และการควบคุมคุณภาพสิ่งอํานวยความสะดวกที่ทันสมัยและอุปกรณ์ที่ทันสมัยของเรา ทําให้เราสามารถให้เวลาในการตอบสนองที่รวดเร็วและผลผลงานที่มีคุณภาพสูง.

นอกจากนี้ เรายังให้การสนับสนุนหลังการขาย เพื่อให้ลูกค้าของเราพอใจกับ PCB ของพวกเขาและซ่อมแซมตามความต้องการ.

ในทุกๆ ขั้นตอนของกระบวนการ เรามุ่งมั่นที่จะให้บริการและสนับสนุนลูกค้าอย่างยอดเยี่ยมเป้าหมายของเราคือการเกินความคาดหวังของลูกค้าของเรา และส่งมอบ PCB ประกอบการที่ตอบสนองความจํากัดของพวกเขา.
