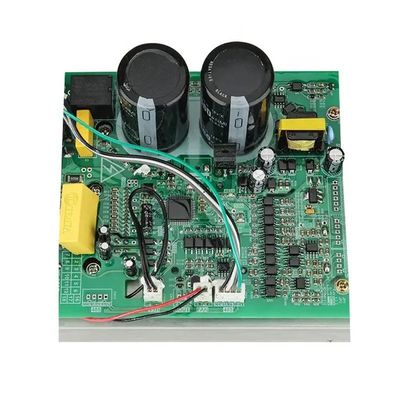

การควบคุมอัมพานซ์ การผลิต PCB หลายชั้น ด้วยหน้ากากผสมสีเขียว สีแดง สีฟ้า 3 oz Copper Rogers

Place of Origin China
ชื่อแบรนด์ JIETENG
หมายเลขรุ่น แผงวงจร PCB SMT
จำนวนสั่งซื้อขั้นต่ำ สามารถต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทําการ
เงื่อนไขการชำระเงิน สามารถต่อรองได้
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
การควบคุมอิมพีแดนซ์ ใช่ จำนวนเลเยอร์ 2-20
สีหน้ากากประสาน สีฟ้า. สีเขียว ฯลฯ นาที. ระยะห่างบรรทัด 0.1มม
นาที. ขนาดรู 0.2มม ปลายผิว HASL, ENIG, OSP, Immersion Silver, Immersion Tin เป็นต้น
ความหนาของทองแดง 3 ออนซ์ สีซิลค์สกรีน ขาว ดำ เหลือง ฯลฯ
บริการทดสอบ AOI, E-test, การทดสอบฟังก์ชัน ฯลฯ การใช้งาน บริการผลิตอิเล็กทรอนิกส์
ส่วนประกอบ อุปกรณ์ยึดพื้นผิว หน้ากากประสาน ขาว ดำ เหลือง เขียว แดง
ความแม่นยำในการพิมพ์แบบวางประสาน ±0.05มม ขนาด PCB 100มม.*100มม
กระบวนการประกอบ เลือกและวาง สนามส่วนประกอบ 0.5มม
สไตล์การติดตั้ง ท็อปเมาท์ ความหนาของบอร์ดสำเร็จรูป 0.3mm-3.5mm
มาตรฐานพีซีบี มาตรฐาน IPC-II การรับรอง ISO 9001:2015, RoHS, UL
เน้น

PCB หลายชั้นที่ควบคุมความขัดขวาง

,

สีแดง สีน้ําเงิน Solder Mask PCB หลายชั้น

,

3 oz ทองแดง PCB หลายชั้น

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

เรานําเสนอให้เลือกหลายสี เช่น สีเขียว, สีฟ้า, สีขาว, สีดํา, สีแดง เป็นต้น เลือกสีที่เหมาะกับการออกแบบและความต้องการการแบรนด์ของคุณ

บริการผลิต PCB หลายชั้นของเรานําเสนอตัวเลือกวัสดุต่างๆ เช่น FR4, High TG FR4, Halogen-Free, Rogers เป็นต้นเลือกวัสดุที่ตอบสนองความต้องการการใช้งานเฉพาะเจาะจงของคุณ.

การผิวเคลือบเป็นสิ่งสําคัญใน PCB และเราคุ้มครองคุณ บริการผลิต PCB หลายชั้นของเรามีตัวเลือกการผิวเคลือบต่าง ๆ เช่น HASL, ENIG, OSP, Immersion Silver, Immersion Tin,เป็นต้น. เลือกผิวที่เหมาะสมกับการออกแบบและความต้องการการใช้งานของคุณ

บริการผลิต PCB หลายชั้นของเราให้เลือกความหนาของบอร์ดตั้งแต่ 0.2-3.2 มม. เลือกความหนาของบอร์ดที่ตอบสนองความต้องการการใช้งานเฉพาะเจาะจงของคุณ

ด้วยบริการผลิต PCB หลายชั้นของเรา คุณสามารถมั่นใจได้ว่า PCB ที่มีคุณภาพสูง จะตอบสนองความต้องการของคุณ ติดต่อเราตอนนี้ และมาคุยกันเกี่ยวกับความต้องการเฉพาะของคุณ



ลักษณะ:

  • ชื่อสินค้า: การผลิต PCB หลายชั้น
  • จํานวนชั้น: 2-20
  • ความหนาของทองแดง: 1-4 oz
  • ขั้นต่ํา ความกว้างเส้น: 0.1mm
  • ความหนาของแผ่น: 0.2-3.2mm
  • ขนาดหลุม: 0.2 มิลลิเมตร

ผลิตภัณฑ์นี้เหมาะสําหรับการประกอบส่วนประกอบ PCB หลายชั้น, การสร้างแผ่นสายพิมพ์หลายระดับ, และการผลิตแผ่นวงจรพิมพ์หลายชั้น



การใช้งาน:

ด้วยการผสมผิวแบบ HASL, ENIG, OSP, Immersion Silver, Immersion Tin ฯลฯ สินค้านี้สามารถตอบสนองความต้องการและความต้องการที่แตกต่างกันได้ มีความหนาของแผ่น 0.2-32 มิลลิเมตรและความหนาของทองแดง 1-4 ozช่องว่างเส้นขั้นต่ํา 0.1 มิลลิเมตร ทําให้สินค้าสามารถออกแบบวงจรความหนาแน่นสูง

ไม่ว่าจะเป็นสําหรับการประกอบส่วนประกอบ PCB หลายชั้น, การผลิต PCB หลายชั้น, หรือการผลิตแผ่นวงจรพิมพ์หลายชั้น, กระดานวงจร PCB ของ JIETENG สามารถส่งผลที่มีคุณภาพสูงสุด.มันสามารถจัดการกับการออกแบบและวงจรที่ซับซ้อน, และความละเอียดสูงของมันรับประกันว่าผลิตภัณฑ์สุดท้ายตรงกับรายละเอียดที่ต้องการ

โอกาสการใช้งานสินค้าและกรณีฉากสําหรับแผ่นวงจร PCB ของ JIETENG มีขนาดใหญ่ สามารถใช้ในการผลิตสมาร์ทโฟน คอมพิวเตอร์ แท็บเล็ต และอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ ได้อุตสาหกรรมรถยนต์สามารถใช้มันในการผลิตหน่วยควบคุมเครื่องยนต์อุตสาหกรรมการแพทย์สามารถใช้มันในการผลิตอุปกรณ์การแพทย์ อุปกรณ์ที่สามารถฝังและอุปกรณ์วินิจฉัยอุตสาหกรรมโทรคมนาคมสามารถใช้มันในการผลิตอุปกรณ์สื่อสารสร้างเครื่องบินอากาศสามารถใช้มันในการผลิตเครื่องบินอิเล็กทรอนิกส์ ระบบนําทางและระบบสื่อสาร



การปรับแต่ง:



การสนับสนุนและบริการ:

การสนับสนุนทางเทคนิคและบริการของสินค้า Multilayer PCB Fabrication ได้แก่

- การตรวจสอบและปรึกษาการออกแบบ

- แนวทางการเลือกวัสดุและการสะสม PCB

- การช่วยเหลือในการตอบสนองความต้องการการออกแบบเฉพาะเจาะจง

- การทดสอบและการวิเคราะห์ของโปรโตไทป์ PCB และผลิตภัณฑ์

- การแก้ปัญหาและแก้ปัญหา

- เอกสารและทรัพยากรทางเทคนิค

- การฝึกอบรมและการศึกษาเกี่ยวกับการออกแบบและการผลิต PCB



การบรรจุและการขนส่ง

การบรรจุสินค้า:

  • PCB หลายชั้นทั้งหมดจะถูกบรรจุในถุงกันสแตตติก เพื่อป้องกันความเสียหายจากไฟฟ้าสแตตติก
  • กระเป๋ากันสแตตติกจะนําไปใส่ในผสมป้องกันหรือผนังกระบอก เพื่อป้องกัน PCBs ในระหว่างการส่ง
  • ในที่สุด PCB ที่บรรจุไว้จะวางอยู่ในกล่องกระดาษแข็งแรงที่มีปูพอเพียง เพื่อป้องกันความเสียหายระหว่างการขนส่ง

การขนส่ง

  • การจัดส่งจะได้รับการจัดการโดยพันธมิตรของเราที่น่าเชื่อถือ ที่มีประสบการณ์ในการจัดการส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียด
  • ลูกค้าจะได้รับข้อมูลการติดตาม เมื่อสินค้าถูกส่งไป เพื่อให้พวกเขาสามารถติดตามความก้าวหน้าและวันจัดส่งที่คาด
  • หากเกิดปัญหาเกี่ยวกับสินค้าระหว่างการจัดส่ง เราจะทํางานร่วมกับลูกค้า เพื่อแก้ปัญหาให้รวดเร็วและมีประสิทธิภาพ
