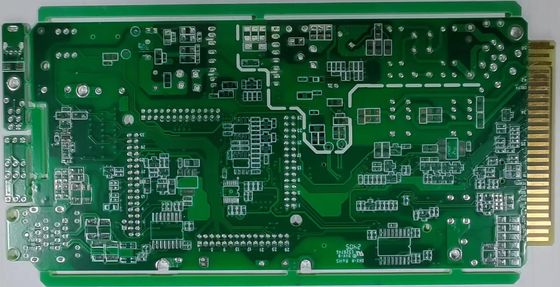

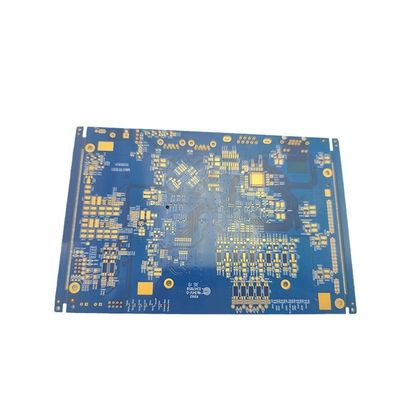

สินค้าสื่อสารอิเล็กทรอนิกส์ 4 ชั้นผสมความดัน

คําอธิบายสินค้า:

ตัวเลือกการเสร็จผิวของเราสําหรับการสร้างบอร์ดสายพิมพ์หลายระดับรวมถึง HASL, ENIG, OSP, เงินดําน้ํา, ทองแดงดําน้ํา และการเสร็จอื่น ๆ ตามคําขอของลูกค้านี่ทําให้แน่ใจว่า PCBs ถูกคุ้มกันจากการออกซิเดน, การกัดกรอง และปัจจัยสิ่งแวดล้อมอื่นๆ ที่อาจส่งผลกระทบต่อการทํางานและอายุการใช้งาน

ลักษณะ:

ชื่อสินค้า: การผลิต PCB หลายชั้น
จํานวนชั้น: 4
ขนาดหลุม: 0.2 มิลลิเมตร
ขั้นต่ํา ความกว้างเส้น: 0.1mm
ปลายผิว: HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา, ฯลฯ
สีหน้ากากผสม: เขียว น้ําเงิน ขาว ดํา แดง เป็นต้น
บริการผลิต PCB หลายชั้นของเราให้บริการ:
การผลิตแผ่นวงจรพิมพ์หลายชั้น
การประกอบส่วนประกอบ PCB หลายชั้น

การใช้งาน:

การใช้งาน:
ผลิตภัณฑ์ PCB Multilayer Fabrication เหมาะสําหรับโอกาสและกรณีการใช้งานต่างๆ เช่น
อุตสาหกรรมรถยนต์ - ในอุตสาหกรรมรถยนต์, ผลิตภัณฑ์ PCB Multilayer สามารถใช้ในการสร้าง PCB สําหรับองค์ประกอบต่างๆ เช่นหน่วยควบคุมเครื่องยนต์, ระบบ powertrain,และระบบสารสนเทศและบันเทิงพีซีบีสามารถทนต่ออุณหภูมิและการสั่นสะเทือนอย่างมาก และยังทนต่อความชื้น ฝุ่น และสารพิษอื่นๆ
อัตโนมัติอุตสาหกรรม - ระบบอัตโนมัติอุตสาหกรรมต้องการ PCBs ที่น่าเชื่อถือและทนทานสูงที่สามารถทนต่อสภาพแวดล้อมที่รุนแรงบอร์ดวงจร PCB ของ JIETENG ได้ถูกออกแบบมาเพื่อตอบสนองความต้องการเหล่านี้ และสามารถใช้ในการสร้าง PCB หลายชั้นสําหรับการใช้งานอัตโนมัติอุตสาหกรรมต่าง ๆ เช่นเซ็นเซอร์, เครื่องควบคุมและเครื่องขับเคลื่อน
ผลิตภัณฑ์ Multilayer PCB Fabrication ยังเหมาะสําหรับกรณีการใช้งานอื่น ๆ เช่น การบินอากาศ, การโทรคมนาคมและการใช้งานทางทหารผลิตภัณฑ์นี้มีความยืดหยุ่นและความหลากหลายสูง, ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับความต้องการการสร้าง PCB หลากหลาย.

การปรับแต่ง:

แบรนด์ของเรา JIETENG ให้บริการผลิตแผ่นวงจรพิมพ์หลายชั้นที่มีคุณภาพสูง เลขรุ่นของเราสําหรับสินค้านี้คือแผ่นวงจร PCB ซึ่งผลิตในโรงงานของเราในประเทศจีนเราให้บริการการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะเจาะจงของลูกค้าของเรา.

ความหนาของบอร์ดของการผลิตบอร์ดวงจรพิมพ์หลายชั้นของเราจะตั้งแต่ 0.2 มม. ถึง 3.2 มม.ขนาดหลุมคือ 0.2 มิลลิเมตร เพื่อให้แน่ใจถึงความละเอียดและความแม่นยํา

เรานําเสนอหลากหลายสีหน้ากากผสมรวมถึงสีเขียว, สีฟ้า, สีขาว, สีดํา, สีแดง, และอื่นๆเราสามารถให้บริการคําตอบที่กําหนดเอง สําหรับความต้องการ PCB ของคุณทั้งหมด.

การบรรจุและการขนส่ง

การบรรจุสินค้า:

ผลิตภัณฑ์ PCB Multilayer Fabrication จะถูกบรรจุไว้อย่างปลอดภัยในถุงกันสแตตติก แล้วนําไปวางในกล่องกระดาษแข็งแกร่งที่มีการปูให้มาก เพื่อปกป้องมันระหว่างการขนส่งกล่องจะติดป้ายด้วยชื่อสินค้าและรายละเอียดเพื่อการระบุง่าย.

การขนส่ง

ผลิตภัณฑ์ PCB Multilayer Fabrication จะถูกส่งผ่านบริการส่งสินค้าที่มีชื่อเสียง เช่น FedEx หรือ DHL ค่าส่งจะคํานวณขึ้นอยู่กับน้ําหนักและจุดหมายของแพคเกจลูกค้าจะได้รับหมายเลขการติดตาม เพื่อติดตามสถานะของสินค้าของพวกเขา.

FAQ:


คําถาม: การประกอบ PCB คืออะไร?
ตอบ: การประกอบ PCB คือกระบวนการประกอบองค์ประกอบอิเล็กทรอนิกส์บนพับวงจร (PCB) เพื่อสร้างอุปกรณ์อิเล็กทรอนิกส์ที่ใช้งานได้
Q: ชื่อแบรนด์ของ PCB การประกอบการคืออะไร?
ตอบ: ชื่อแบรนด์ของ PCB assembly คือ JETENG
Q: เลขรุ่นของ PCB คืออะไร?
A: เลขรุ่นของ PCB คือ JIETENG PCBA01
คําถาม: การประกอบ PCB ถูกทําที่ไหน?
ตอบ: การประกอบ PCB ถูกผลิตในเชนเจน ประเทศจีน
คําถาม: เป้าหมายของการประกอบ PCB คืออะไร?
ตอบ: เป้าหมายของการประกอบ PCB คือการสร้างอุปกรณ์อิเล็กทรอนิกส์ที่ใช้งานได้
