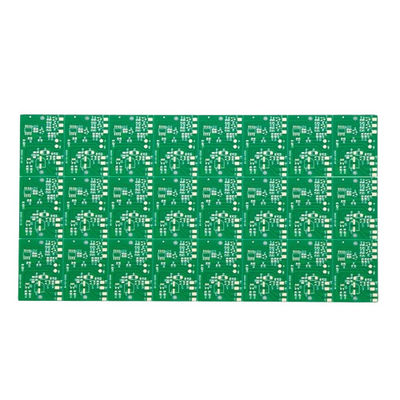

HASL ปลายผิวผิวสีเขียว PCB 1 oz ทองแดง น้ําหนัก 0.1 มิลลิเมตร Solder Mask Bridge FR4 Prototype Assembly

คําอธิบายสินค้า:

ผลิตภัณฑ์ Prototype PCB Assembly เป็นทางออกที่ทันสมัยที่ได้รับการออกแบบมาสําหรับการใช้งานที่หลากหลายที่ต้องการการหมุนเวียนอย่างรวดเร็วและความละเอียดสูง,ผู้ออกแบบและผู้ผลิตที่ต้องการการประกอบพานพิมพ์ที่แข็งแกร่ง น่าเชื่อถือและมีประสิทธิภาพ (PBA)การประกอบ PCB แบบต้นแบบโดดเด่นในอุตสาหกรรม PCB Assembly Manufacturing.

พื้นที่ประกอบ PCB แบบแรกของเราถูกผลิตด้วยน้ําหนักทองแดง 1 ออนซ์ ที่ให้ความสามารถในการนําไฟและความทนทานที่ดีที่สุดชั้นทองแดงมีความสําคัญสําหรับการทํางานของ PCB เพราะมันช่วยกระจายพลังงานและสัญญาณทั่วแผ่นอย่างมีประสิทธิภาพน้ําหนักนี้เป็นมาตรฐานสําหรับ PCBs ในอุตสาหกรรมส่วนใหญ่, รับประกันว่าผลิตภัณฑ์สามารถจัดการกับภาระไฟฟ้าหลากหลายโดยไม่ต้องเสี่ยงในการทํางานหรือความน่าเชื่อถือ.

หนึ่งในลักษณะที่เห็นได้ชัดที่สุดของ PCB Prototype Assembly คือสีผ้าไหมสีขาว ผ้าไหมสีขาวถูกนําไปใช้บนชั้นหน้ากากผสมและใช้ในการพิมพ์ลายหมายสัญลักษณ์, และลักษณะส่วนประกอบ ซึ่งช่วยในการประกอบและให้ข้อมูลที่ชัดเจนและอ่านได้สําหรับช่างและผู้ใช้ปลายความแตกต่างระหว่างผ้าไหมสีขาวและหน้ากาก solder ภายใต้ทําให้สามารถระบุองค์ประกอบและจุดทดสอบง่ายซึ่งสําคัญมากในช่วงการสร้างต้นแบบ

เมื่อมันมาถึงความแม่นยํา รุ่นแรกของ PCB ของเรา มีขนาดแหวนวงกลมขั้นต่ํา 0.1 มิลลิเมตรและมันมีความสําคัญในการสร้างพันธะที่แข็งแรงระหว่างส่วนประกอบนําและ PCBขนาดแหวนวงกลมขั้นต่ํา 0.1 มิลลิเมตรรับประกันว่ามีพื้นที่ที่เพียงพอสําหรับการเชื่อมต่อ solder ที่น่าเชื่อถือ แม้กระทั่งในส่วนประกอบที่มีพินขนาดเล็กที่สุดทําให้ลดความเป็นไปได้ของความล้มเหลวในการเชื่อมต่อ.

ผลิตภัณฑ์ของเรามีสะพานหน้ากากผสมผสมขั้นต่ํา 0.1 มิลลิเมตรเช่นกัน สะพานหน้ากากผสมผสมหมายถึงระยะทางขั้นต่ําระหว่างช่องว่างสองช่องในหน้ากากผสมผสมระดับความละเอียดที่ดีนี้เป็นสิ่งจําเป็นที่จะป้องกัน solder bridging ระหว่างการวางส่วนประกอบและการไหลกลับโดยการรักษาความละเอียดอย่างน้อย 0.1 มิลลิเมตร การประกอบ PCB แบบต้นแบบทําให้แน่ใจว่าส่วนประกอบแต่ละชิ้นถูกกําหนดและแยกแยกที่สําคัญสําหรับการทํางานและอายุยาวของสินค้า.

รุ่นแรกของ PCB Assembly เป็นเครื่องมือดีในเทคโนโลยีเส้นละเอียด โดยมีความกว้างเส้นขั้นต่ําและพื้นที่ 0.1mm/0.1mmรายละเอียดนี้อนุญาตให้มีเส้นทางที่หนาแน่นของร่องรอยและวงจรที่ซับซ้อนมากขึ้นบนบอร์ดขนาดเล็กทําให้มันเหมาะสมกับความต้องการของอิเล็กทรอนิกส์ขนาดเล็กในปัจจุบันรายละเอียดเส้นละเอียดดังกล่าวเป็นสิ่งสําคัญในงานประกอบพิมพ์พ์พอร์ตที่ทันสมัยซึ่งเป็นการเปลี่ยนแปลงเกมในแอพพลิเคชั่นที่จํากัดพื้นที่

ในด้านการผลิต PCB Assembly ผลิตภัณฑ์ PCB Assembly Prototype ไม่มีคู่แข่งในความสนใจในรายละเอียดและการปฏิบัติตามมาตรฐานคุณภาพสูงสุดแต่ละแผ่นถูกประกอบและทดสอบอย่างละเอียด เพื่อให้แน่ใจว่ามันตอบสนองความต้องการที่เข้มงวดที่จําเป็นสําหรับต้นแบบและผลิตขนาดเล็กผลิตภัณฑ์นี้ไม่ได้ถูกออกแบบเพื่อช่วยให้คุณตรวจสอบการออกแบบของคุณอย่างรวดเร็วเท่านั้น แต่ยังสามารถเปลี่ยนไปสู่การผลิตขนาดใหญ่ได้อย่างเรียบร้อย เมื่อการออกแบบเสร็จสิ้น

สรุปคือ Prototype PCB Assembly เป็นผลิตภัณฑ์พิเศษ ที่ได้รับการปรับปรุงเพื่อตอบสนองความต้องการของอิเล็กทรอนิกส์ที่ทันสมัยมีลักษณะเหมือนน้ําหนักทองแดง 1 ออนซ์สีสีสีขาว, แหวนวงกลมขั้นต่ํา, สะพานหน้ากากผสม, และความกว้างเส้น / พื้นที่ 0.1 มิลลิเมตร, ผลิตภัณฑ์นี้กําหนดมาตรฐานสําหรับการประกอบพานพิมพ์ที่มีคุณภาพสูง.ไม่ว่าจะเป็นการเริ่มต้น หรือบริษัทอิเล็กทรอนิกส์ขนาดใหญ่, PCB Prototype Assembly ของเราเป็นสินค้าที่เหมาะสําหรับความต้องการในการประกอบ PCB ทั้งหมด

ลักษณะ:

• ชื่อสินค้า: รุ่นแรกของ PCB
• ขนาด PCB: 100mm*100mm
• วิธีการทดสอบ: การทดสอบเครื่องบิน
• ขั้นต่ํา สะพานหน้ากากสลัด: 0.1 มิลลิเมตร
• ชั้น PCB: 2 ชั้น
• นิ้ววงแหวน: 0.1 มิลลิเมตร
• การผลิตต้นแบบ PCB
• การผลิต PCB แบบแรก
• การ ประกอบ วงจร พิมพ์

ปริมาตรเทคนิค:

การใช้งาน:

บอร์ดวงจร PCB JIETENG เป็นสินค้าประกอบ PCB แบบต้นแบบที่มีคุณภาพสูง ผลิตด้วยความละเอียดและความเชี่ยวชาญในใจกลางของจีนผลิตภัณฑ์นี้เป็นตัวประกอบของความก้าวหน้าทางเทคโนโลยีในด้านการผลิต PCB Assemblyด้วยหมายเลขรุ่นที่แสดงออกถึงการออกแบบที่โดดเด่น ของมัน การประกอบแผ่นพิมพ์นี้ถูกปรับแต่งเพื่อตอบสนองความต้องการที่เข้มงวดของการใช้งานอิเล็กทรอนิกส์ที่ทันสมัยPCB มีขนาดมาตรฐานของ 100mm * 100mmทําให้มันหลากหลายสําหรับการใช้งานหลากหลาย

การตั้งค่า 2 ชั้นของบอร์ดวงจร PCB JIETENG ให้วิธีการที่สมดุลต่อความซับซ้อนและค่าใช้จ่ายเหมาะสําหรับกรณีที่หลากหลาย ตั้งแต่การควบคุมอุตสาหกรรมถึงอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคการใช้สีสีสีขาวทําให้การระบุและการจัดตั้งส่วนประกอบมีความชัดเจนและอ่านได้ ซึ่งเป็นสิ่งสําคัญทั้งในกระบวนการประกอบและการตรวจสอบการบํารุงรักษาภายหลังคุณสมบัตินี้เพิ่มการใช้งานของชุดวงจรพิมพ์ในโครงการที่ซับซ้อน.

ด้วยวงแหวนวงกลมขั้นต่ํา 0.1 มิลลิเมตร PCB รับประกันการเชื่อมต่อที่แข็งแกร่งและอายุยาวนาน แม้กระทั่งในแอพลิเคชั่นที่ต้องผูกพันกับความเครียดทางเครื่องกลหรือวงจรความร้อนน้ําหนักทองแดงของ 1 oz สะท้อนความมุ่งมั่นในการมีคุณภาพและความน่าเชื่อถือ, รับประกันว่า PCB สามารถรับมือกับภาระปัจจุบันที่ต้องการโดยไม่ต้องเสี่ยงการทํางาน

บอร์ดวงจร PCB ของ JIETENG ไม่ใช่แค่ส่วนประกอบ แต่เป็นกระดูกสันหลังของสินค้าอิเล็กทรอนิกส์ใดๆที่มีการปรับปรุงบ่อย ๆ และความแม่นยําไม่ต่อรองได้ไม่ว่าจะเป็นสําหรับการเริ่มต้นที่ทํางานเกี่ยวกับเทคโนโลยีที่ล้ําหน้า หรือสถาบันการศึกษาที่มอบความรู้เชิงปฏิบัติการ PCB นี้สามารถตอบโจทย์ได้

นอกจากนี้ การประกอบแผ่นพิมพ์จาก JIETENG ก็เป็นตัวเลือกที่ดีสําหรับการผลิตชุดเล็กๆ ที่หน่วยแต่ละหน่วยต้องปฏิบัติตามมาตรฐานคุณภาพสูงสุดบริษัทที่ต้องการทดสอบการออกแบบของพวกเขาในสภาพแท้ ก่อนที่จะเพิ่มการผลิต จะพบว่า PCB นี้เป็นทรัพย์สินที่มีค่าจากอุปกรณ์ทางการแพทย์ไปยังส่วนประกอบของเครื่องบิน พื้นที่ออกแบบที่แข็งแกร่งและการผลิตที่แม่นยําของ PCB นี้สามารถตอบสนองความต้องการของการใช้งานที่สําคัญที่สุด

โดยสรุป, บอร์ดวงจร PCB JIETENG เป็นวิธีการแก้ไขการประกอบ PCB แบบต้นแบบที่หลากหลาย, น่าเชื่อถือและแม่นยํา.คุณสมบัติของมันทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายและฉากในด้านการผลิต PCB Assemblyการประกันว่าวิศวกรและนักออกแบบมีพื้นฐานที่เหมาะสมเพื่อนํานวัตกรรมของพวกเขามาสู่ชีวิต

การปรับแต่ง:

ชื่อแบรนด์จีเทง

เลขรุ่น:บอร์ดวงจร PCB

สถานที่กําเนิด:จีน

ขนาด PCB:100mm*100mm

ขั้นต่ําความกว้างเส้น/พื้นที่:0.1 มิลลิเมตร/0.1 มิลลิเมตร

ขนาดหลุม:0.2 มม.

ชั้น PCB:2 ชั้น

ความหนา PCB:1.6 มิลลิเมตร

พบความเป็นเลิศในการผลิต PCB แบบแรกกับ JIETENG คู่มือของคุณในคุณภาพสูงการประกอบแผ่นพิมพ์บริการของเรามีรากที่ประเทศจีน เน้นการจัดส่งบอร์ดวงจร PCB ที่ได้รับการออกแบบแม่นยําเราให้ความสนใจอย่างละเอียด กับความกว้างเส้นขั้นต่ําและพื้นที่ 0.1 มิลลิเมตร ซึ่งมีขนาดรูขุมขั้นต่ํา 0.2 มิลลิเมตร เพื่อรองรับการออกแบบที่ซับซ้อนที่สุดเป็นตัวอย่างของความมุ่งมั่นของเราในการแข็งแรงและน่าเชื่อถือการ ประกอบ วงจร พิมพ์การแก้ไข

การสนับสนุนและบริการ:

หากคุณต้องการการสนับสนุนทางเทคนิค สําหรับผลิตภัณฑ์ PCB Prototype Assembly ของคุณ ทีมงานของเราจะมาช่วยบริการสนับสนุนของเราถูกออกแบบมาเพื่อตอบคําถามหรือปัญหาใด ๆ ที่อาจเกิดขึ้นระหว่างกระบวนการประกอบผู้เชี่ยวชาญของเราสามารถให้คําแนะนําเกี่ยวกับการวางส่วนประกอบ เทคนิคการผสมผสาน ขั้นตอนการทดสอบ และอื่นๆ เพื่อให้แน่ใจว่าต้นแบบของคุณตรงกับรายละเอียดของคุณ และทํางานตามที่ตั้งใจ

นอกจากการช่วยเหลือในการแก้ไขปัญหาแล้ว เรายังให้บริการหลายอย่างเพื่ออํานวยความสะดวกในการพัฒนาต้นแบบของคุณ เช่น การตรวจสอบการออกแบบ การแนะนําการเลือกวัสดุและคําแนะนําสําหรับการออกแบบเพื่อการผลิต (DFM)เป้าหมายของเราคือช่วยให้คุณทําให้กระบวนการการประกอบและปรับปรุง PCB สําหรับการผลิต

สําหรับข้อสงสัยทางเทคนิคหรือคําขอการบริการใด ๆ กรุณาดูส่วน FAQ ที่ครบวงจรของเรา หรือใช้แหล่งสนับสนุนออนไลน์ของเราเพื่อหาคําตอบที่รวดเร็วและง่ายเรามุ่งมั่นที่จะให้คุณกับการสนับสนุนคุณภาพและบริการที่จําเป็นสําหรับความสําเร็จของโปรตติป PCB โครงการประกอบการของคุณ.

การบรรจุและการขนส่ง

เมื่อบรรจุสินค้า PCB Prototype Assembly เราให้ความรอบคอบและความละเอียดสูงสุด เพื่อปกป้องส่วนประกอบและวงจรที่อ่อนแอแต่ละ PCB ถูกวางในครั้งแรกในกระเป๋า anti-static เพื่อป้องกันการปล่อยไฟฟ้า, ซึ่งอาจทําลายชิ้นส่วนอิเล็กทรอนิกส์ กระเป๋าสะพายกล่องกระดาษกระดาษกระจกที่ให้ความคุ้มกันต่อการกระแทกและการสั่นสะเทือนในระหว่างการขนส่งเรายังใส่สารแห้งด้วย เพื่อดูดดูดความชื้นที่สะสมขึ้น

ก่อน จะ ส่ง กล่อง จะ ถูก ปิด ด้วย เทป แพ็ค ใส่ ที่ มี คุณภาพ สูง และ มี คําแนะนํา การ ใช้ อย่าง ชัดเจน เพื่อ รับรอง ว่า กล่อง ถูก จัด ไว้ ใน ท่าทาง ที่ ถูกต้องเรายังทําเครื่องหมายว่าพัสดุนี้ไม่แข็งแรง เพื่อเตือนผู้ขนส่งให้ดูแลมันด้วยความรอบคอบเพิ่มเติมใบสัญลักษณ์การจัดส่งรวมอยู่ที่อยู่ของจุดหมาย และเลขติดตาม เพื่อให้ผู้ส่งและผู้รับสามารถติดตามความก้าวหน้าของพัสดุจนถึงการจัดส่งเป้าหมายของเราคือการจัดส่งสินค้า PCB ประกอบต้นแบบของคุณในสภาพที่สมบูรณ์แบบพร้อมใช้ทันทีเมื่อมาถึง

FAQ:

Q1: อะไรคือแบรนด์และหมายเลขรุ่นของผลิตภัณฑ์ PCB Assembly

A1: ชื่อแบรนด์ของผลิตภัณฑ์ PCB Assembly คือ JIETENG และหมายเลขรุ่นคือ PCB circuit board

Q2: บอร์ดวงจร PCB ของ JIETENG ผลิตอยู่ที่ไหน?

A2: บอร์ดวงจร PCB JIETENG ผลิตในจีน

Q3: บอร์ดวงจร PCB JIETENG สามารถปรับแต่งตามความต้องการเฉพาะเจาะจงได้หรือไม่?

A3: ใช่, บอร์ดวงจร PCB JIETENG สามารถปรับแต่งเพื่อตอบสนองความต้องการการออกแบบและรายละเอียดเฉพาะเจาะจง.

Q4: JIETENG ให้บริการประกอบ PCB แบบไหน?

A4: JIETENG ให้บริการบริการประกอบ PCB ทั้งเทคโนโลยีการติดตั้งพื้นผิว (SMT) เทคโนโลยีเจาะรู (THT) และการประกอบเทคโนโลยีผสมเราสามารถรองรับทั้งชุดเล็กและผลิตขนาดใหญ่.

Q5: ผมสามารถรับประกันคุณภาพของ JIETENG PCB บอร์ดวงจรได้อย่างไร?

A5: JIETENG ใช้มาตรการควบคุมคุณภาพอย่างเข้มงวดตลอดกระบวนการผลิต รวมถึงการตรวจสอบและการทดสอบ เพื่อให้แน่ใจว่าแต่ละแผ่นวงจร PCB ตอบสนองมาตรฐานคุณภาพสูงสุด.
