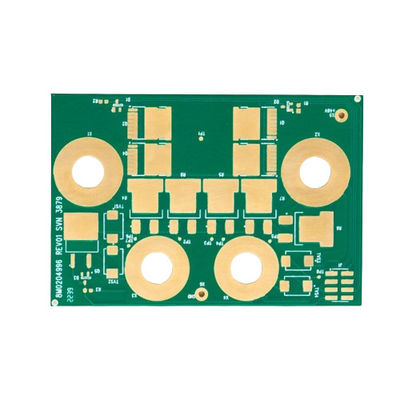

สีเขียว Solder Mask รุ่นแรก PCB การประกอบ 2 ชั้น การทดสอบเครื่องตรวจสอบบิน 1.6 มม

คําอธิบายสินค้า:

ผลิตภัณฑ์ Prototype PCB Assembly เป็นตัวแทนของคําตอบที่ทันสมัยสําหรับนักออกแบบ วิศวกรและผู้ชื่นชอบด้านอิเล็กทรอนิกส์ ที่ต้องการชุดวงจรพิมพ์ที่มีคุณภาพสูงและแม่นยําสําหรับต้นแบบของพวกเขาผลิตภัณฑ์นี้นําเสนอบริการที่ครบวงจร ซึ่งรวมถึงเทคโนโลยีและเทคนิคล่าสุดใน Prototype PCB Assembly Fabricationการรับรองว่าต้นแบบของคุณถูกสร้างขึ้นตามมาตรฐานและคุณสมบัติด้วยการเน้นความแม่นยําและความน่าเชื่อถือ สินค้านี้เป็นส่วนประกอบที่จําเป็นสําหรับโครงการใด ๆ ที่ต้องการการหมุนเวียนอย่างรวดเร็วและระดับความละเอียดสูง

หลักของผลิตภัณฑ์ Prototype PCB Assembly คือการจัดตั้ง PCB 2 ชั้น ซึ่งเป็นพื้นฐานที่แข็งแรงสําหรับการใช้งานอิเล็กทรอนิกส์หลากหลายการออกแบบแบบสองชั้นนี้ ให้ความสมดุลระหว่างความซับซ้อนและประหยัด, ทําให้มันเหมาะสําหรับระยะต้นแบบที่ทั้งงบประมาณและผลงานเป็นสิ่งสําคัญPCB 2 ชั้นยังมีข้อดีสําหรับการผลิตง่ายและความสามารถในการสนับสนุนส่วนประกอบอิเล็กทรอนิกส์ที่หลากหลายทําให้มันเป็นตัวเลือกที่หลากหลายสําหรับโครงการต้นแบบที่หลากหลาย

นอกจากความสมบูรณ์แบบทางโครงสร้างแล้ว ผลิตภัณฑ์ Prototype PCB Assembly ยังมีสะพานหน้าผากผสมผสานขั้นต่ํา 0.1 มิลลิเมตรที่นํามาใช้ในการปกป้องและแยกแยกรอยทองแดง, มีความละเอียดและป้องกันการเชื่อมเชื่อมระหว่างแผ่นที่ห่างกันใกล้ชิด ผลลัพธ์คือและการประกอบวงจรพิมพ์ที่เสร็จสิ้นอย่างมืออาชีพที่สามารถทนความต้องการอย่างเข้มงวดของการทดสอบและการใช้.

เพิ่มเติมการออกแบบที่แข็งแกร่งของมัน, ผลิตภัณฑ์ Prototype PCB Assembly มีสีหน้ากาก solder สีเขียวแบบดั้งเดิม. การเลือกนี้ไม่เพียงแต่เป็นความน่าพอใจทางด้านความงดงาม แต่ยังเป็นจริงเนื่องจากสีเขียวให้ความแตกต่างสูงกับรอยทองแดงและผ้าไหม, ปรับปรุงการมองเห็นในระหว่างการตรวจสอบและกระบวนการประกอบหน้ากากผสมสีเขียวเป็นเครื่องหมายของความเชี่ยวชาญ และได้รับการยอมรับอย่างกว้างขวางในอุตสาหกรรมเป็นสีมาตรฐานสําหรับการประกอบวงจรพิมพ์.

ความแม่นยําในการออกแบบรอยวงจรเป็นสิ่งสําคัญ และผลิตภัณฑ์ Prototype PCB Assembly ส่งผลด้วยความกว้างเส้น / พื้นที่ขั้นต่ํา 0.1 มม / 0.1 มม.ความละเอียดนี้ทําให้การออกแบบวงจรความหนาแน่นสูง, ทําให้วงจรที่ซับซ้อนสามารถเข้ากับพื้นที่เล็ก ๆ โดยไม่เสียผลงานความสามารถในการรวมเส้นละเอียดและช่องว่างเหล่านี้ เป็นสิ่งสําคัญสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการขนาดเล็กและวงจรที่ซับซ้อน.

เพื่อให้แน่ใจว่าการควบคุมคุณภาพสูงสุด, ผลิตภัณฑ์ PCB Prototype Assembly ใช้วิธีการทดสอบ Flying Probe.เทคนิคการทดสอบที่ทันสมัยนี้ทําให้การตรวจสอบที่แม่นยําและน่าเชื่อถือของการประกอบวงจรพิมพ์โดยไม่ต้องจําเป็นต้องมีไฟฟ้าทดสอบพิเศษการทดสอบเครื่องสํารวจบินเป็นสิ่งที่เหมาะสมสําหรับต้นแบบ เนื่องจากมันมีประสิทธิภาพต่อค่าใช้จ่ายสําหรับการผลิตขนาดเล็ก และสามารถรองรับการเปลี่ยนแปลงในการออกแบบ โดยมีผลกระทบอย่างน้อยต่อกระบวนการทดสอบมันเป็นการทดสอบที่ไม่ทําลายล้างที่ตรวจสอบสําหรับเปิด, เสื้อสั้น และประเภทส่วนประกอบ การันตีว่าแต่ละต้นแบบตอบสนองกับมาตรฐานสูงที่คาดหวังจากลูกค้าของเรา

ผลิตภัณฑ์ประกอบ PCB แบบต้นแบบ ไม่ใช่แค่บริการ แต่เป็นความมุ่งมั่นต่อความเป็นเลิศในด้านการผลิต PCB แบบต้นแบบด้วยการผสมผสานคุณสมบัติความแม่นยําสูง และวิธีการทดสอบที่เข้มงวด, ผลิตภัณฑ์นี้เป็นหลักฐานของการมอบความมุ่งมั่นของเรา เพื่อให้ลูกค้าของเรามีพื้นฐานที่ดีที่สุด สําหรับโครงการใหม่ของพวกเขาไม่ว่าคุณจะอยู่ในระยะแรกของการออกแบบ หรือพร้อมที่จะนําต้นแบบของคุณไปสู่ระดับต่อไป, ผลิตภัณฑ์ PCB Prototype Assembly เป็นกุญแจในการปลดปล่อยศักยภาพของโครงการของคุณ

ลักษณะ:

• ชื่อสินค้า: รุ่นแรกของ PCB
• ชั้น PCB: 2 ชั้น
• วัสดุ PCB: FR4
• หน้ากากผสมสี: สีเขียว
• ความหนา PCB: 1.6 มิลลิเมตร
• ขนาด PCB: 100mm*100mm
• การผลิตต้นแบบ PCB
• การประกอบแผ่นพิมพ์
• การผลิต PCB

ปริมาตรเทคนิค:

การใช้งาน:

แบรนด์ JIETENG อยู่ในแนวหน้าของการผลิต PCB ประกอบต้นแบบ ที่ให้คุณภาพและความละเอียดเฉพาะอย่างยิ่งใน PCB โมเดลบอร์ดวงจรเป็นการพิสูจน์ถึงความใส่ใจอย่างละเอียด และมาตรฐานการผลิตที่แข็งแกร่ง ที่กลายเป็นสัญลักษณ์ของผลิตภัณฑ์ทางเทคโนโลยีของภูมิภาคการประกอบ PCB แบบต้นแบบของ JIETENG ไม่ใช่แค่การประกอบ แต่เป็นทางออกที่ครบวงจรที่ประกอบด้วยนวัตกรรมและความน่าเชื่อถือ

ด้วยน้ําหนักทองแดง 1 oz บอร์ดวงจร PCB ให้การนําไฟและความทนทานที่ดีเยี่ยม ทําให้มันเหมาะสําหรับการใช้งานไฟฟ้าที่หลากหลายสีสีขาวของผ้าไหมให้ความแตกต่างที่ชัดเจน ที่ช่วยในการระบุส่วนประกอบและจุดทดสอบ, ซึ่งเป็นสิ่งสําคัญสําหรับการแก้ไขปัญหาและการบํารุงรักษา. สะพานหน้าผากผสมผสมผสมขั้นต่ํา 0.1 มม.ซึ่งเป็นประเด็นทั่วไปในการออกแบบ PCB ความหนาแน่นสูงลักษณะนี้ พร้อมกับ HASL (Hot Air Solder Leveling) ทําลายพื้นผิว ส่งผลให้ผลิตภัณฑ์มีอายุยาวและมีความน่าเชื่อถือ

นอกจากนี้ การประกอบ PCB แบบต้นแบบจาก JIETENG ถูกออกแบบด้วยวงแหวนวงกลมขั้นต่ํา 0.1 มม ซึ่งเป็นสิ่งจําเป็นในการสร้าง vias ที่แข็งแรงและปลอดภัยนี้สําคัญโดยเฉพาะอย่างยิ่งในการประกอบการประกอบการพิมพ์วงจร ที่ความสมบูรณ์ของเชื่อมต่อไฟฟ้าเป็นสิ่งสําคัญความแข็งแกร่งของลักษณะดังกล่าวทําให้จอ PCB JIETENG เป็นผู้สมัครที่ดีสําหรับการพัฒนาต้นแบบมันทําให้นักออกแบบและวิศวกรสามารถขยายขอบเขตของความคิดสร้างสรรค์และความสามารถทางเทคนิค โดยไม่ต้องกังวลเกี่ยวกับความล้มเหลวในการประกอบ.

การใช้งานและกรณีฉบับสําหรับ PCB Prototype Assembly ของ JIETENG มีความกว้างขวางและหลากหลาย สินค้านี้เหมาะสมกับอุตสาหกรรม เช่น อิเล็กทรอนิกส์ผู้บริโภคซึ่งการสร้างต้นแบบอย่างรวดเร็วมักจําเป็นเพื่อติดตามตลาดที่เร็วมันยังสามารถนําไปใช้ได้อย่างมากในภาครถยนต์ ที่ความทนทานและความแม่นยําของกระบวนการผลิต PCB Assembly สามารถส่งผลกระทบต่อการทํางานและความปลอดภัยของยานโดยตรงในด้านอุปกรณ์การแพทย์, มาตรฐานสูงของการประกอบ PCB ของ JIETENG รับประกันว่ากฎหมายและความต้องการที่เข้มงวดถูกตอบสนอง

จากบริษัทเริ่มต้นที่ทํางานเกี่ยวกับอุปกรณ์เทคโนโลยีรุ่นต่อไป ไปยังบริษัทที่ตั้งอยู่ ที่ทําเครื่องจักรอุตสาหกรรมที่ซับซ้อนการประกอบ PCB JIETENG รูปแบบให้พื้นฐานที่น่าเชื่อถือได้สําหรับโครงการใด ๆในวงการอากาศ การทหาร การโทรคมนาคม และอื่นๆ ความมุ่งมั่นของ JIETENG ต่อคุณภาพและผลงาน.

การปรับแต่ง:

ชื่อแบรนด์จีเทง

เลขรุ่น:บอร์ดวงจร PCB

สถานที่กําเนิด:จีน

วิธีการทดสอบ:การทดสอบเครื่องบิน

ปลายผิว:HASL

สีผ้าไหม:สีขาว

ขั้นต่ําความกว้างเส้น/พื้นที่:0.1 มิลลิเมตร/0.1 มิลลิเมตร

ขนาดหลุม:0.2 มม.

ที่ JIETENG เราเชี่ยวชาญในการผลิตต้นแบบ PCBและการประกอบแผ่นพิมพ์, รับประกันคุณภาพและความละเอียดสูงสําหรับทุกการผลิตต้นแบบ PCBโครงการที่ทันสมัยของเราในประเทศจีน ใช้วิธีการทดสอบที่ทันสมัย เช่น การทดสอบเครื่องบินเพื่อรับประกันผลงานและความน่าเชื่อถือของบอร์ดวงจร PCB ของคุณด้วย HASL ของเรา จบพื้นผิวและกระจ่าง, สีขาวผ้าไหม, รูปแบบต้นแบบของคุณจะมีทั้งความเรียกร้องทางด้านความงดงามและการใช้งาน มั่นใจ JIETENG สําหรับความต้องการการประกอบ PCB ของคุณทั้งหมดมีความกว้างเส้น/พื้นที่ขั้นต่ําและขนาดรู 0.1 มิลลิเมตร และ 0.2 มิลลิเมตร ตามลําดับ เพื่อตอบสนองความต้องการของคุณ

การสนับสนุนและบริการ:

ผลิตภัณฑ์ PCB Prototype Assembly ของเราถูกออกแบบให้มีมาตรฐานคุณภาพและความน่าเชื่อถือสูงสุดเรานําเสนอชุดที่ครบวงจรของการสนับสนุนทางเทคนิคและบริการ เพื่อให้แน่ใจว่ากระบวนการสร้างต้นแบบของคุณ เป็นที่เรียบร้อยและมีประสิทธิภาพบริการของเรารวมถึงคําแนะนําทางมืออาชีพเกี่ยวกับการออกแบบ PCB การเลือกวัสดุ และการจัดหาองค์ประกอบ เพื่อปรับปรุงผลงานและประหยัดของต้นแบบของคุณ

เราใช้เทคนิคการประกอบที่ทันสมัยและอุปกรณ์ที่ทันสมัย ในการจัดการทั้งเทคโนโลยีการติดตั้งพื้นผิว (SMT) และส่วนประกอบผ่านหลุมช่างเทคนิคที่มีความชํานาญของเราสามารถประกอบ PCBs ด้วยหลายชั้นและการออกแบบที่ซับซ้อน, รับประกันว่าแม้แต่ต้นแบบที่ซับซ้อนที่สุดก็ถูกสร้างตามรายละเอียด

เพื่อให้แน่ใจว่าต้นแบบของคุณ ตอบสนองความต้องการทางการทํางานทั้งหมด เราให้บริการการทดสอบที่กว้างขวาง รวมถึง การตรวจสอบทางอัตโนมัติ Optical Inspection (AOI) การตรวจสอบ X-ray การทดสอบในวงจร (ICT)และการทดสอบการทํางานกระบวนการรับประกันคุณภาพของเรามีความเข้มงวด และถูกออกแบบมาเพื่อตรวจพบปัญหาที่เป็นไปได้ในช่วงต้นของกระบวนการประกอบ

เราเข้าใจความสําคัญของการสร้างต้นแบบอย่างรวดเร็ว ในวงจรการพัฒนาสินค้า ดังนั้นเราจึงมุ่งมั่นที่จะให้เวลาในการทํางานอย่างรวดเร็ว โดยไม่เสียสละคุณภาพทีมงานสนับสนุนทางเทคนิคของเราพร้อมที่จะช่วยเหลือทุกคําถามหรือความกังวลที่คุณอาจมีตลอดระยะต้นแบบ.

สําหรับความช่วยเหลือเพิ่มเติมใด ๆ กรุณาดูเอกสารและฐานความรู้ที่ครบถ้วนของเรา ซึ่งรวมถึงแนวทางและคําแนะนํารายละเอียดสําหรับการปรับปรุงกระบวนการประกอบต้นแบบของคุณเรามุ่งมั่นที่จะมอบเครื่องมือและการสนับสนุนที่คุณต้องการ เพื่อนําความคิดใหม่ของคุณมาสู่ชีวิต.

การบรรจุและการขนส่ง

การบรรจุผลิตภัณฑ์สําหรับการประกอบ PCB แบบแรก:

แต่ละหน่วยประกอบ PCB แบบต้นแบบถูกบรรจุไว้อย่างปลอดภัยในถุงกันสแตตติก เพื่อปกป้ององค์ประกอบอิเล็กทรอนิกส์ที่รู้สึกไวจากการปล่อยไฟฟ้าสแตตติก (ESD)กระเป๋าต่อต้านสแตตติกจึงวางภายในกล่อง cushioned ที่ได้รับการออกแบบโดยเฉพาะเจาะจงเพื่อเข้ากับขนาดของ PCBกล่องถูกปิดด้วยเทปป้องกันการปรับปรุง เพื่อให้มีชั้นความปลอดภัยเพิ่มเติม

ส่งสินค้าสําหรับการประกอบ PCB แบบต้นแบบ:

เมื่อบรรจุเสร็จแล้ว, การประกอบ PCB รุ่นแรกถูกส่งผ่านบริการส่งของที่เชื่อถือได้. ตัวเลือกการจัดส่งประกอบด้วยการจัดส่งมาตรฐานและเร่ง,ขึ้นอยู่กับความต้องการของลูกค้าจําหน่ายหมายเลขการติดตาม เพื่อติดตามความก้าวหน้าของสินค้า ส่งสินค้าถูกประกันค่าทั้งหมด เพื่อป้องกันจากความเสียหายหรือความเสียหายในระหว่างการขนส่ง

FAQ:

Q1: วัสดุอะไรที่ใช้ในบอร์ดวงจร PCB JIETENG?

A1: บอร์ดวงจร PCB ของ JIETENG ผลิตด้วยวัสดุที่มีคุณภาพสูงรวมถึง FR-4 สับสราตไฟเบอร์กลาส ทองแดงสําหรับชั้นที่นําไฟฟ้า และโลหะผสมไร้鉛เพื่อความสอดคล้องกับสิ่งแวดล้อมวัสดุเฉพาะที่ใช้สามารถแตกต่างกันขึ้นอยู่กับการใช้งานและความต้องการของลูกค้า.

Q2: บอร์ดวงจร PCB JIETENG สามารถปรับแต่งตามความต้องการการออกแบบเฉพาะเจาะจงได้หรือไม่?

A2: ใช่, JIETENG ให้บริการการปรับแต่งสําหรับบอร์ดวงจร PCB ของพวกเขา. ลูกค้าสามารถให้ความต้องการการออกแบบเฉพาะเจาะจงของพวกเขา,และ JIETENG จะผลิต PCB ตามรายละเอียดเหล่านี้การปรับแต่งสามารถรวมถึงขนาดของบอร์ด, จํานวนชั้น, การวางส่วนประกอบ, และอื่นๆ

Q3: JIETENG ใช้มาตรการควบคุมคุณภาพอะไรสําหรับการผลิตแผ่นวงจร PCB ของพวกเขา?

A3: JIETENG ติดตามมาตรการควบคุมคุณภาพที่เข้มงวดตลอดกระบวนการประกอบ PCB.และการทดสอบฟังก์ชันเพื่อรับรองความน่าเชื่อถือและผลงานของแผ่นวงจร PCB.

Q4: บอร์ดวงจร PCB JIETENG จัดการการจัดการความร้อนอย่างไร?

A4: บอร์ดวงจร PCB JIETENG ได้ถูกออกแบบโดยมีการจัดการทางความร้อนในใจ การใช้วัสดุ FR-4 ช่วยในการระบายความร้อน และคุณสมบัติเพิ่มเติม เช่น ช่องทางทางทางความร้อนหรือระนาบที่นําไฟ สามารถนําไปใช้ในการออกแบบเพื่อจัดการระดับความร้อนในระหว่างการทํางาน.

Q5: เวลานําสําหรับการสั่งซื้อ PCB ประกอบต้นแบบกับ JIETENG คือเท่าไหร่?

A5: ระยะเวลาในการดําเนินการสําหรับการสั่งการประกอบ PCB แบบต้นแบบกับ JIETENG สามารถแตกต่างกันขึ้นอยู่กับความซับซ้อนของการออกแบบและภาระงานปัจจุบันJIETENG พยายามที่จะให้เวลาการหมุนเวียนที่รวดเร็วสําหรับต้นแบบและลูกค้าสามารถคาดหวังเวลานําประมาณ หลังจากหารือความต้องการโครงการเฉพาะเจาะจงของพวกเขากับทีมบริการลูกค้าของ JIETENG
