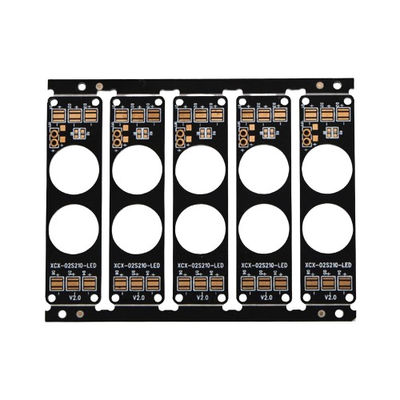

2 ชั้น สีดํา SMT PCB การประกอบงาน 1.6mm 1oz ทองแดง Low Profile Flying Probe Test

คําอธิบายสินค้า:

ผลิตภัณฑ์ PCB SMT (Surface Mount Technology) Assembly เป็นทางออกที่ทันสมัยสําหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย โดยรวมความแม่นยํา ความน่าเชื่อถือ และผลงานสูงผลิตภัณฑ์นี้นําเสนอบริการการประกอบที่ครบวงจรที่ตอบสนองการใช้งานที่หลากหลายจากอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ไปยังระบบควบคุมอุตสาหกรรมลูกค้าสามารถคาดหวังการบูรณาการขององค์ประกอบบนพับพวงจรพิมพ์ (PCB) ด้วยคุณภาพการผสมผสานที่โดดเด่น.

หนึ่งในลักษณะสําคัญของผลิตภัณฑ์นี้คือการเสร็จสิ้นผิวของมัน ผลิตภัณฑ์ PCB SMT Assembly มีการเสร็จสิ้นผิว HASL (การปรับระดับอากาศร้อน)ที่ได้รับการยอมรับอย่างกว้างขวางสําหรับประหยัดและความแข็งแรงของมัน. HASL ให้ชั้นหนาของ solder บนสายทองแดง, รับประกันการเชื่อถือ solder จับและอายุการใช้งานที่ดีสําหรับ PCB. This finish is particularly suitable for conventional soldering techniques and is an excellent choice for Printed Circuit Board Soldering applications that require a high level of durability and longevity.

ผลิตภัณฑ์ PCB SMT Assembly มีขนาดหลุมขั้นต่ํา 0.2 มิลลิเมตร ซึ่งจําเป็นสําหรับการวางส่วนประกอบความหนาแน่นสูงและแนวโน้มการลดขนาดเล็กในอิเล็กทรอนิกส์ความสามารถในการรองรับลักษณะที่ละเอียดดังกล่าวทําให้ผลิตภัณฑ์สามารถใช้ในการออกแบบวงจรที่ซับซ้อนและทันสมัยทําให้ผู้ออกแบบสามารถขยายขอบเขตของเทคโนโลยี PCBขนาดหลุมละเอียดนี้มีความสําคัญในการบรรลุการเชื่อมต่อกันความแม่นยําสูงและเป็นการพิสูจน์ความสามารถของผลิตภัณฑ์ในการจัดการกับภารกิจการผสมผสานพับแผงวงจรพิมพ์ที่ซับซ้อน.

ในแง่ของความสวยงามและความเป็นไปได้ สีของหน้ากาก Solder ของผลิตภัณฑ์นี้คือสีเขียวแบบดั้งเดิม หน้ากาก solder สีเขียวให้ความแตกต่างกับรอยทองแดงและผ้าไหมทําให้ง่ายต่อการตรวจสอบ PCB ให้เห็นปัญหาใดๆสีนี้ยังเกี่ยวข้องกับความสามารถในการผสมและการป้องกันวงจรทองแดงจากการออกซิเดชั่นที่ดี ซึ่งเพิ่มการทํางานของกระบวนการการประกอบผสมผิว

คุณภาพและความน่าเชื่อถือเป็นแนวหน้าของผลิตภัณฑ์ PCB SMT Assembly ซึ่งเป็นเหตุผลว่าทําไมการทดสอบ Flying Probe จึงถูกใช้เป็นชนิดการทดสอบวิธีการทดสอบที่ก้าวหน้านี้ใช้ sonda ขยับเพื่อทดสอบผลประกอบการไฟฟ้าขององค์ประกอบแต่ละส่วนบน PCB โดยไม่ต้องมีเครื่องทดสอบที่ตั้งไว้การทดสอบเครื่องสํารวจบิน เหมาะสําหรับต้นแบบ การผลิตขนาดเล็ก หรือบอร์ดที่มีส่วนประกอบที่หลากหลายการรับประกันว่าผลิตภัณฑ์สุดท้ายจะตอบสนองมาตรฐานความน่าเชื่อถือที่เข้มงวดที่ต้องการในตลาดที่มีความแข่งขันในปัจจุบัน.

ความหนาของทองแดงของ PCB ที่ใช้ในกระบวนการประกอบ SMT คือ 1 oz ซึ่งเป็นความหนามาตรฐานที่ให้ความสมดุลที่ดีระหว่างความสามารถในการบรรทุกกระแสและการจัดการความร้อนความหนานี้ทําให้ PCB สามารถรับมือกับระดับกระแสประจําสําหรับการใช้งานอิเล็กทรอนิกส์ส่วนใหญ่ในขณะที่รักษาความสมบูรณ์แบบโครงสร้างความหนาของทองแดง 1 ออนซ์ยังส่งผลต่อคุณภาพของกระบวนการผสมด้วยซึ่งเป็นสิ่งสําคัญสําหรับความน่าเชื่อถือโดยรวมของบริการผสมผสานแผงวงจรพิมพ์.

สรุปคือสินค้า PCB SMT Assembly เป็นสินค้าพิเศษ ที่รวมกัน HASL ปลายพื้นผิว ขนาดรูขั้นต่ํา 0.2 มิลลิเมตรและความหนาของทองแดง 1 oz เพื่อให้มีคุณภาพสูง, บริการที่น่าเชื่อถือและมีประสิทธิภาพสําหรับการประกอบการเชื่อมผิวผลิตภัณฑ์นี้ทําให้ลูกค้าได้รับ PCB ที่ตรงกับมาตรฐานคุณภาพและการทํางานที่สูงสุด, ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานด้านอิเล็กทรอนิกส์ที่กว้างขวาง

ลักษณะ:

• ชื่อสินค้า: PCB SMT Assembly
• หน้ากากผสมสี: สีเขียว
• ชั้น PCB: 2 ชั้น
• ความหนา PCB: 1.6 มิลลิเมตร
• ประเภทการทดสอบ: การทดสอบเครื่องบิน
• ประเภทสินค้า: PCB SMT Assembly
• ลักษณะ: การผสมแผ่นวงจรพิมพ์
• ลักษณะ: การประกอบอุปกรณ์ติดตั้งบนพื้นผิว
• ลักษณะ: การประกอบเครื่องเชื่อมบนผิว

ปริมาตรเทคนิค:

การใช้งาน:

บอร์ดวงจร PCB JIETENG ที่มาจากประเทศจีน เป็นตัวอย่างของความแม่นยําและความน่าเชื่อถือในโลกของ PCB Printed Wiring Assemblyผลิตจากวัสดุ FR-4 ที่ทนทาน, เป็นหลักฐานของงานฝีมืออย่างละเอียดและเทคโนโลยีที่ก้าวหน้าที่ Jieteneng ให้กับลูกค้ามันถูกปรับปรุงให้เหมาะกับการใช้งานที่ต้องการการเชื่อมต่อความหนาแน่นสูงและรูปแบบวงจรที่ซับซ้อน.

โดยเฉพาะการออกแบบสําหรับการประกอบผิวที่ติดตั้งผสมผสม PCB JIETENG มีความหนาของทองแดง 1 oz,ที่ประกันความสามารถในการนําไฟฟ้าที่ดีและความทนความร้อนการนําแบบทดสอบแบบเครื่องบินไปใช้ในแบบทดสอบที่เลือก จะรับประกันว่า ทุกชิ้นส่วนจะตอบสนองกับมาตรฐานคุณภาพและการทํางานที่สูงสุดโปรต็อกอลการทดสอบที่เข้มงวดนี้รับประกันว่าการประกอบแผ่นวงจรอิเล็กทรอนิกส์ไม่มีความบกพร่องใด ๆ และพร้อมที่จะนําไปใช้ในกรณีที่ต้องการหลาย ๆ.

โอกาสการใช้งานสําหรับบอร์ดวงจร PCB JIETENG มีความกว้างขวางและหลากหลาย มันเป็นทางเลือกที่เหมาะสมสําหรับอุตสาหกรรมที่ต้องการคําตอบอิเล็กทรอนิกส์ที่แข็งแกร่งและคอมแพคต์ เช่น อิเล็กทรอนิกส์ผู้บริโภคเมื่อการประกอบใช้ในสมาร์ทโฟนในอุปกรณ์ทางการแพทย์ ที่ความน่าเชื่อถือและความแม่นยําเป็นสิ่งสําคัญที่สุด PCB นี้เป็นกระดูกสันหลังสําหรับอุปกรณ์วินิจฉัยที่ช่วยชีวิตและระบบติดตามผู้ป่วยสาขารถยนต์ยังได้ประโยชน์จาก คุณสมบัติการทํางานสูงของผลิตภัณฑ์นี้ใช้ในหน่วยควบคุมเครื่องยนต์ ระบบ GPS และคอนโซลบันเทิง

ในวงการของเครื่องจักรอุตสาหกรรม บอร์ดวงจร PCB JIETENG เป็นส่วนสําคัญในการทํางานของระบบอัตโนมัติที่ซับซ้อนและแผ่นควบคุมความสามารถในการทนต่อสภาพแวดล้อมที่ท้าทายทําให้มันเหมาะสําหรับการใช้งานด้านอากาศ, เมื่อมันถูกใช้ในระบบสื่อสาร, การควบคุมการนําทาง, และคอมพิวเตอร์บนเครื่องอุตสาหกรรมโทรคมนาคมพึ่งพาการประกอบแผ่นวงจรอิเล็กทรอนิกส์นี้สําหรับอุปกรณ์ส่งสัญญาณ, รูเตอร์เครือข่าย และสวิตช์, รับประกันการเชื่อมต่อและการสื่อสารที่เรียบร้อย

นอกจากนี้ บอร์ดวงจร PCB ของ JIETENG ยังเป็นทรัพย์สินในด้านพลังงานที่สามารถปรับปรุงได้อีกด้วย โดยเป็นองค์ประกอบที่สําคัญในเครื่องปรับแสงอาทิตย์ เครื่องควบคุมอุปกรณ์ลม และระบบเก็บพลังงานความน่าเชื่อถือและประสิทธิภาพของมันทําให้มันเป็นส่วนหนึ่งที่จําเป็นของพื้นฐานเทคโนโลยีที่ยั่งยืนโดยสรุปแล้ว บอร์ดวงจร PCB แบบ JIETENG กับการประกอบการผสมผิวที่พัฒนาเป็นหลักของนวัตกรรมในหลายสาขาการขับเคลื่อนความก้าวหน้าและสนับสนุนความต้องการด้านอิเล็กทรอนิกส์ที่ซับซ้อนของสังคมสมัยใหม่.

การปรับแต่ง:

ชื่อแบรนด์: JIETENG

เลขรุ่น: บอร์ดวงจร PCB

สถานที่กําเนิด: จีน

ประเภทสินค้า: PCB SMT Assembly

วัสดุ PCB: FR-4

ขั้นต่ํา ความกว้างเส้น/พื้นที่: 0.1mm/0.1mm

ขนาด PCB: 100mm*100mm

ปลายผิว: HASL

บริการการประกอบ PCB SMT ของ JIETENG ของเราเชี่ยวชาญในความละเอียดสูงหน่วยประกอบการต่อผิวเพื่อให้แน่ใจว่าการเชื่อมแผ่นวงจรพิมพ์ความต้องการของผู้บริโภคการประกอบแผ่นวงจรอิเล็กทรอนิกส์ด้วยเทคนิคการผลิตที่ก้าวหน้าและการควบคุมคุณภาพที่เข้มงวด JIETENG ให้บริการแก้ไขด้านการตัดสําหรับความต้องการ PCB ของคุณทั้งหมด

การสนับสนุนและบริการ:

ผลิตภัณฑ์การประกอบ PCB SMT (Surface Mount Technology) ของเราถูกออกแบบให้มีความน่าเชื่อถือและความพึงพอใจของลูกค้าเราให้การสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อให้ผลิตภัณฑ์ของคุณทํางานได้อย่างดีที่สุดบริการทางเทคนิคของเรารวมถึงการตรวจสอบการออกแบบ การวิเคราะห์ความเป็นไปได้ในการผลิต และการทดสอบหลังการประกอบ

สําหรับการแก้ไขปัญหา หรือการช่วยเหลือทางเทคนิค ทีมงานผู้เชี่ยวชาญของเรา ให้คําแนะนํารายละเอียดเกี่ยวกับ ความแม่นยําในการวางส่วนประกอบ คุณภาพการผสมและความสมบูรณ์แบบของการประกอบเรายังให้การอัพเดทฟอร์มแวร์และการสนับสนุนซอฟต์แวร์ เพื่อให้แน่ใจว่า PCB SMT Assembly ของคุณยังคงทันสมัยกับความก้าวหน้าทางเทคโนโลยีล่าสุด.

หากคุณต้องการบริการเพิ่มเติม เช่น การปรับปรุงหรือปรับปรุง PCB SMT Assembly ของคุณ ทีมงานสนับสนุนที่มุ่งมั่นของเราพร้อมที่จะให้บริการคําตอบที่ปรับปรุงเพื่อตอบสนองความต้องการเฉพาะของคุณเรามุ่งมั่นที่จะให้บริการและการสนับสนุนทางเทคนิคที่พิเศษ เพื่อรับประกันความยาวนานและความน่าเชื่อถือของสินค้าของคุณ.

การบรรจุและการขนส่ง

การบรรจุสินค้าสําหรับ PCB SMT Assembly:

ผลิตภัณฑ์ PCB SMT Assembly ทั้งหมดถูกบรรจุไว้ในบรรจุที่ป้องกัน ESD (Electrostatic Discharge) เพื่อป้องกันความเสียหายจากไฟฟ้าสแตติกปิดด้วยวัสดุบรรจุที่ปลอดภัยจาก ESDผนังที่บรรจุแล้วจะถูกวางในกล่องกระดาษที่แข็งแรงตามมาตรฐานของอุตสาหกรรมตั๋วบรรจุที่มีรายละเอียดสินค้าถูกรวมไว้ในแต่ละกล่องเพื่อการระบุตัวอย่างง่าย.

การส่ง PCB SMT Assembly:

เมื่อบรรจุแล้ว ผลิตภัณฑ์ PCB SMT Assembly จะถูกส่งผ่านพันธมิตรโลจิสติกที่เชื่อถือได้ของเราตัวเลือกการขนส่งประกอบด้วยบริการมาตรฐานและเร่ง เพื่อรองรับระยะเวลาและงบประมาณที่แตกต่างกัน.ทุกการจัดส่งได้รับหมายเลขการติดตามที่เป็นเอกลักษณ์, ทําให้ลูกค้าสามารถติดตามการเดินทางของแพคเกจของพวกเขา.ลงเติมอย่างแม่นยํา เพื่ออํานวยความสะดวกในการจัดส่ง.

FAQ:

Q1: วัสดุอะไรที่ใช้ในบอร์ดวงจร PCB JIETENG?

A1:บอร์ดวงจร PCB ของ JIETENG โดยปกติจะทําจากสับสราตไฟเบอร์กลาสที่มีคุณภาพสูงและทนไฟ และแผ่นทองแดงพวกมันยังถูกผลิตด้วยวัสดุอื่นๆ เช่น หน้ากากผสมและผ้าไหม เพื่อให้มีความทนทานและการทํางาน.

Q2: บอร์ดวงจร PCB JIETENG สามารถปรับแต่งได้สําหรับการใช้งานเฉพาะเจาะจงหรือไม่?

A2:ใช่ เราให้ตัวเลือกการปรับแต่งสําหรับบอร์ดวงจร PCB ของเรา ลูกค้าสามารถระบุความต้องการของพวกเขาเกี่ยวกับขนาดของบอร์ด จํานวนชั้น ความหนาของทองแดงและรายละเอียดอื่น ๆ เพื่อสอดคล้องกับการใช้งานเฉพาะของพวกเขา.

Q3: อุปกรณ์อิเล็กทรอนิกส์ประเภทไหนที่สามารถใช้บอร์ดวงจร PCB JIETENG ได้?

A3:บอร์ดวงจร PCB ของ JIETENG มีความหลากหลาย และสามารถใช้ได้ในอุปกรณ์อิเล็กทรอนิกส์มากมาย รวมถึงอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ระบบรถยนต์ อุปกรณ์การแพทย์และอุปกรณ์โทรคมนาคม, ฯลฯ

Q4: มีมาตรการควบคุมคุณภาพอย่างไรสําหรับกระบวนการผลิตแผ่นวงจร PCB ของ JIETENG?

A4:บอร์ดวงจร PCB ของเราผ่านกระบวนการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการทดสอบไฟฟ้าและการตรวจสอบทางอัตโนมัติทางอัตโนมัติ (AOI) เพื่อให้แน่ใจว่าทุกบอร์ดตรงกับมาตรฐานสูงของเราสําหรับคุณภาพและความน่าเชื่อถือ.

Q5: แบรนด์ JIETENG รับประกันการเข้ากันของบอร์ดวงจร PCB กับกระบวนการประกอบ SMT ได้อย่างไร?

A5:PCBs ของ JIETENG ถูกออกแบบไว้เพื่อการประกอบ SMT โดยมีพัดที่มีการเสร็จสมองที่สอดคล้องกัน เช่น ENIG หรือ HASL เพื่อรับรองความสามารถในการผสมผสานที่ดีและความแน่นขององค์ประกอบที่แข็งแรงบอร์ดยังสามารถเข้ากันได้กับอุปกรณ์ Pick-and-Place และกระบวนการผสมแบบ reflow ที่ใช้ในการประกอบ SMT.
