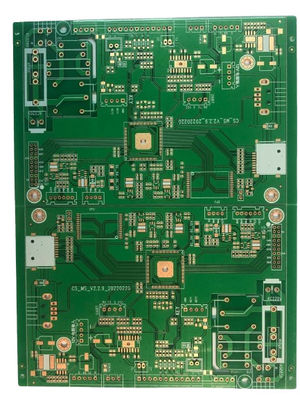

PCB หลายชั้น FR4 4-20 ชั้น 3/3 มิล ความกว้างเส้นขั้นต่ํา / สเปซ

Place of Origin China
ชื่อแบรนด์ JIETENG
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ สามารถต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทำการ
เงื่อนไขการชำระเงิน สามารถต่อรองได้
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ความหนาของทองแดง 1-6 ออนซ์ สีซิลค์สกรีน ขาว ดำ เหลือง
วัสดุ FR4, Tg สูง FR4, ความถี่สูง, Rogers, อะลูมิเนียม เงื่อนไขการชำระเงิน T / T, เพย์พาล, เวสเทิร์นยูเนี่ยน
สีหน้ากากประสาน เขียว, น้ำเงิน, ขาว, ดำ, แดง, เหลือง ความกว้างบรรทัดขั้นต่ำ / ระยะห่าง 3/3มิล
หมายเลขเลเยอร์ 4-20 การตกแต่งพื้นผิว HASL, OSP, ENIG, เงินแช่, ชุบทอง
เน้น

PCB FR4 หลายชั้น

,

ผนัง PCB หลายชั้น

,

4-20 ชั้น PCB หลายชั้น

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

รายการบอร์ดวงจรพิมพ์หลายชั้น (PCB)เป็นจุดสูงสุดของความก้าวหน้าทางเทคโนโลยี ในด้านการออกแบบองค์ประกอบอิเล็กทรอนิกส์ผลิตภัณฑ์นี้เป็นหลักฐานของความพยายามอย่างไม่หยุดยั้ง ในการลดขนาดเล็กและการปรับปรุงฟังก์ชันในอิเล็กทรอนิกส์ที่ทันสมัยพีซีบีหลายชั้น ไม่ใช่แค่ผลิตภัณฑ์ แต่เป็นวิธีแก้ปัญหาที่ทําให้นักออกแบบและวิศวกรสามารถทําลายข้อจํากัดของวงจรประเพณี

บอร์ดวงจรพิมพ์หลายชั้นของเราถูกผลิตโดยใช้วัสดุที่ดีที่สุดที่มีอยู่ รวมถึง FR4 มาตรฐานวัสดุความถี่สูงสําหรับผลงานที่ก้าวหน้าในการใช้งานที่สําคัญโรเจอร์สสําหรับคุณสมบัติดีเอเลคทริกที่ดีกว่า และอลูมิเนียมสําหรับการระบายความร้อนที่ดีขึ้นวัสดุแต่ละชิ้นถูกเลือกเพื่อให้แน่ใจว่าผลิตภัณฑ์สุดท้ายไม่เพียงแค่ตอบสนอง แต่เกินความต้องการที่เข้มงวดของอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงในวันนี้.

ด้วยขนาดรูขั้นต่ําของ0.2 มม.PCB Multilayer ของเราให้ความละเอียดที่ไม่มีคู่แข่ง ทําให้สามารถบูรณาการหลายชั้นได้ โดยไม่เสียสละความสมบูรณ์ของแต่ละการเชื่อมต่อคุณสมบัตินี้มีความสําคัญสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยที่ต้องการความหนาแน่นสูงของการเชื่อมต่อและส่วนประกอบที่บรรจุอยู่ในพื้นที่ที่คอมพ็อต.

เมื่อมันมาถึงการบํารุงผิว, เรานําเสนอหลากหลายตัวเลือกเพื่อตอบสนองความต้องการพิเศษของแต่ละแอพลิเคชั่น. การนําเสนอของเรารวมถึงการปรับระดับการผสมอากาศร้อน (HASL), อนุรักษ์การผสมอากาศ (OSP),โลหะลึกลงในไนเคิลไร้ไฟฟ้า (ENIG)ผิวเคลือบแต่ละชิ้นถูกนํามาใช้ ด้วยความใส่ใจอย่างละเอียด เพื่อให้ความน่าเชื่อถือและผลประกอบการไฟฟ้าที่ดีที่สุดของแผ่นวงจรพิมพ์หลายชั้น.

เข้าใจความต้องการทางการเงินที่หลากหลายและความชอบของลูกค้าของเราเงื่อนไขการจ่ายเงินเช่น T / T (การโอนโทรเลข), PayPal, และ Western Union ตัวเลือกเหล่านี้ให้ความสะดวกและการเข้าถึงสําหรับลูกค้าทั่วโลก,รับประกันกระบวนการซื้อกระจายเงินที่เรียบร้อยและปลอดภัย ในขณะที่ได้รับสินค้า PCB Multilayer ของเรา.

ความสําคัญของบอร์ดวงจรพิมพ์หลายชั้นในอุตสาหกรรมอิเล็กทรอนิกส์ ไม่อาจถูกอธิบายเกินจริง มันเป็นกระดูกสันหลังของการใช้งานมากมาย ตั้งแต่อุปกรณ์ง่ายๆ ถึงอุปกรณ์ทางอากาศและทางการแพทย์ที่ซับซ้อนที่สุดการใช้หลายชั้นใน PCB ทําให้สามารถใช้งานได้มากขึ้นในพื้นที่ที่เล็กกว่าทําให้กระดานเหล่านี้จําเป็นสําหรับเทคโนโลยีที่ทันสมัยความมุ่งมั่นของเรากับคุณภาพและความแม่นยําในการผลิต บอร์ดวงจรพิมพ์หลายชั้น รับประกันว่าแต่ละชั้นทํางานด้วยความสอดคล้องกับคนอื่น ๆส่งผลให้มีองค์ประกอบอิเล็กทรอนิกส์ที่น่าเชื่อถือและมีประสิทธิภาพ

ของเราบอร์ดวงจรพิมพ์หลายชั้นได้ถูกออกแบบมาเพื่อความทนทานและการทํางานในสภาพที่เข้มงวด ไม่ว่าจะเป็นการเผชิญกับการหมุนเวียนของความร้อน ความเครียดทางกล หรือปัจจัยสิ่งแวดล้อมที่รุนแรงPCBs ของเราถูกทดสอบเพื่อทนต่อความท้าทายของการใช้งานในโลกจริงความแข็งแกร่งนี้เป็นหลักฐานของความมุ่งมั่นของเรา ในการให้ผลิตภัณฑ์ที่ไม่เพียงแค่ตอบสนอง แต่เกินมาตรฐานของอุตสาหกรรม

สรุปคือบอร์ดวงจรพิมพ์หลายชั้นเป็นตัวประกอบของวิศวกรรมที่ทันสมัย ที่ดีเยี่ยม เป็นสินค้าที่มีประโยชน์มากมาย รวมถึงการเชื่อมต่อความหนาแน่นสูงและคุณสมบัติทางกายภาพที่แข็งแรงด้วยความมุ่งมั่นในวัสดุที่มีคุณภาพ การผลิตที่แม่นยํา และการชําระเงินที่ยืดหยุ่นPCB หลายชั้นของเราเป็นตัวเลือกหลักสําหรับลูกค้าที่มองหาสิ่งที่ดีที่สุดในส่วนประกอบอิเล็กทรอนิกส์ลงทุนในบอร์ดวงจรพิมพ์หลายชั้นของเรา และทําให้อิเล็กทรอนิกส์ของคุณมีความน่าเชื่อถือและมีประสิทธิภาพ



ลักษณะ:

  • ชื่อสินค้า: บอร์ดวงจรพิมพ์หลายชั้น
  • เรียกกันอีกว่า บอร์ดวงจรพิมพ์หลายชั้น
  • เรียกอีกว่า บอร์ดวงจรพิมพ์หลายชั้น
  • ตัวเลือกของวัสดุ:
    • FR4
    • FR4 Tg สูง
    • วัสดุความถี่สูง
    • โรเจอร์ส
    • อลูมิเนียม
  • เงื่อนไขการชําระเงินที่สามารถใช้ได้:
    • T/T (การโอนโทรเลข)
    • PayPal
    • Western Union
  • สีหน้ากากผสม
    • สีเขียว
    • สีฟ้า
    • สีขาว
    • สีดํา
    • สีแดง
    • สีเหลือง
  • ความหนาของทองแดง: 1-6 oz


ปริมาตรเทคนิค:

คุณสมบัติ รายละเอียด
ชื่อ บอร์ดวงจรพิมพ์หลายชั้น
เลขชั้น 4-20
ความกว้างเส้นขนานขั้นต่ํา/ระยะระหว่าง 3/3มิล
สีผ้าไหม ขาว ดํา เหลือง
ความหนาของแผ่น 0.4-3.2 มิลลิเมตร
ระยะเวลาการชําระเงิน T/T PayPal เวสเทิร์นยูเนี่ยน
ขนาดรูขั้นต่ํา 0.2 มม.
ความหนาของทองแดง 1-6 oz
การบํารุงผิว HASL, OSP, ENIG, ทองแดง
วัสดุ FR4, Tg สูง FR4, ความถี่สูง, โรเจอร์ส, อลูมิเนียม


การใช้งาน:

บอร์ดวงจรพิมพ์หลายชั้น JIETENG (บอร์ดวงจร PCB) ที่มีต้นกําเนิดในจีน เป็นพื้นฐานที่ซับซ้อนสําหรับการใช้งานอิเล็กทรอนิกส์มากมายเป็นองค์ประกอบที่หลากหลายและสําคัญในอิเล็กทรอนิกส์ที่ทันสมัย, บอร์ดวงจรพิมพ์หลายชั้นนี้ถูกออกแบบมาเพื่อตอบสนองความต้องการวงจรและพื้นที่ที่ซับซ้อนของอุปกรณ์คอมแพคต์ถูกปรับปรุงให้เหมาะกับฉากที่มีความสามารถสูงและการลดขนาดเป็นสิ่งสําคัญ.

หนึ่งในโอกาสการใช้งานหลักสําหรับบอร์ดวงจรพิมพ์หลายชั้น JIETENG คือในโลกของคอมพิวเตอร์ คอมพิวเตอร์และเซอร์เวอร์ที่มีประสิทธิภาพสูงที่ต้องการการประมวลผลสัญญาณอย่างรวดเร็ว และมีความน่าเชื่อถือสูง, ใช้ PCB หลายชั้นนี้เพื่อให้แน่ใจว่าการทํางานที่เรียบร้อย ขนาดรูขั้นต่ํา 0.2 มม.ซึ่งเป็นสิ่งสําคัญในแบบวางแผนที่หนาแน่นของฮาร์ดแวร์คอมพิวเตอร์สมัยใหม่.

ในอุตสาหกรรมโทรคมนาคม บอร์ดวงจรพิมพ์หลายชั้นของ JIETENG เป็นสิ่งจําเป็นเช่นกันPCB เหล่านี้อํานวยความสะดวกในการผลิตของ routerผสมผสานและอุปกรณ์การสื่อสารอื่น ๆ ความหลากหลายของสีหน้ากากผสมผสานสีเขียว, สีฟ้า, ขาว, สีดํา, สีแดง, เหลือง

อิเล็กทรอนิกส์ผู้บริโภค เช่น สมาร์ทโฟน แท็บเล็ต และอุปกรณ์ที่สามารถสวมใส่ได้ ก็ยังพึ่งพาความจุและประสิทธิภาพของ JIETENG Multi Layer Printed Circuit Boardตัวเลือกการทําปลายผิวที่แตกต่างกัน เช่น HASL, OSP, ENIG, Immersion Silverและทอง Plating ไม่เพียงแต่ให้ความคุ้มครองที่ยั่งยืน แต่ยังให้ความมั่นใจในการเชื่อมต่อไฟฟ้าที่น่าเชื่อถือสําหรับจํานวนมากของส่วนประกอบขนาดเล็กที่ใช้ในอุปกรณ์เหล่านี้.

สําหรับอุตสาหกรรมอากาศและรถยนต์ ที่ความน่าเชื่อถือในสภาพที่ยากลําบากบอร์ดวงจรพิมพ์ JIETENG หลายชั้นโดดเด่นด้วยการออกแบบที่แข็งแรงและคุณภาพการผลิตภาคเหล่านี้ได้รับประโยชน์จากความสามารถของ PCB ในการทนต่ออุณหภูมิที่สูงสุด, ความสั่นสะเทือน, และความเครียดสิ่งแวดล้อมอื่น ๆ โดยยังคงการทํางาน

การชําระเงินสําหรับ JIETENG Multilayer Printed Circuit Board มีความยืดหยุ่น สามารถรองรับเงื่อนไขต่างๆ เช่น T/T, PayPal และ Western Unionการรับรองว่าการจัดซื้อจัดจ้างสอดคล้องกับกระบวนการทางการเงินของลูกค้าไม่ว่าจะเป็นอุปกรณ์การแพทย์ที่ทันสมัย เครื่องจักรอุตสาหกรรม หรืออุปกรณ์ส่วนตัวบอร์ดวงจร PCB JIETENG เป็นส่วนประกอบที่สําคัญที่สนับสนุนความต้องการที่เพิ่มขึ้นอย่างต่อเนื่องของตลาดที่ขับเคลื่อนด้วยเทคโนโลยี.



การปรับแต่ง:

ชื่อแบรนด์จีเทง

เลขรุ่น:บอร์ดวงจร PCB

สถานที่กําเนิด:จีน

ความหนาของทองแดง:1-6 oz

ปลายผิว:HASL, OSP, ENIG, ทองแดง

วัสดุFR4, Tg สูง FR4, ความถี่สูง, โรเจอร์ส, อลูมิเนียม

สีผ้าไหม:ขาว ดํา เหลือง

สีหน้ากากผสมเขียว น้ําเงิน ขาว ดํา แดง เหลือง

บอร์ดวงจรพิมพ์หลายชั้น (PCB) ของจีเอทองของเราถูกออกแบบมาเพื่อตอบสนองความต้องการของอุตสาหกรรมต่างๆ โดยให้บริการแก้ไขหลายชั้นที่มีคุณภาพสูงและทนทานไม่ว่าคุณกําลังมองหามาตรฐาน Multi-Layer Printed Circuit Board หรือตัวเลือกที่กําหนดเอง, บอร์ดวงจร PCB ของเราถูกออกแบบอย่างรอบคอบ เพื่อให้การทํางานที่ดีที่สุด ผลิตในประเทศจีน, PCB ของเรามาพร้อมกับหลากหลายตัวเลือกการปรับปรุงรวมถึงความหนาทองแดง 1-6oz และเทคนิคการทําปลายพื้นผิวที่หลากหลาย เช่น HASL, OSP, ENIG, Immersion Silver, และทองคํา

เรานําเสนอวัสดุที่หลากหลาย เช่น FR4 มาตรฐาน FR4 Tg สูง เพื่อเพิ่มความทนทานทางความร้อนโรเจอร์ส สําหรับความต้องการความถาวรแบบดีเอเลคทริกที่ก้าวหน้าปรับปรุงบอร์ดวงจรพิมพ์หลายชั้นของคุณ ด้วยการเลือกของสี Silkscreen (ขาว, ดํา, เหลือง) และสี Solder Mask (เขียว, น้ําเงิน, ขาว,สีดํา, สีแดง, สีเหลือง) เพื่อตอบสนองความต้องการการออกแบบเฉพาะเจาะจงและความชอบด้านความงาม



การสนับสนุนและบริการ:

บอร์ดวงจรพิมพ์หลายชั้นของเรา (PCB) มาพร้อมกับการสนับสนุนทางเทคนิคที่ครบวงจรและบริการที่ออกแบบเพื่อให้แน่ใจว่ามีระดับการทํางานและความน่าเชื่อถือสูงสุดทีมวิศวกรที่มีประสบการณ์ของเราพร้อมที่จะช่วยกับรายละเอียดสินค้า, การพิจารณาด้านการออกแบบ และการเลือกวัสดุ เพื่อปรับปรุงฟังก์ชันให้เหมาะสมกับการใช้งานของท่าน

เราให้เอกสารรายละเอียดและทรัพยากรเพื่อสนับสนุนการติดตั้งและการบูรณาการของ PCBs หลายชั้นของเราในระบบของคุณและแนวปฏิบัติที่ดีที่สุดสําหรับการทดสอบไฟฟ้าการสนับสนุนของเราขยายไปยังการแก้ไขปัญหาใด ๆ ที่อาจเกิดขึ้นระหว่างกระบวนการออกแบบหรือการผลิต รวมทั้งระหว่างอายุการใช้งานของ PCB

นอกจากการช่วยเหลือทางเทคนิคแล้ว เรายังให้บริการมากมาย เพื่อเพิ่มคุณค่าของ PCB หลายชั้นของเราการสนับสนุนการผลิตขนาดใหญ่เป้าหมายของเราไม่เพียงแค่การนํา PCB ของเรามาใช้อย่างสําเร็จ แต่ยังการทํางานที่ยั่งยืนและความสามารถปรับปรุงกับความต้องการในอนาคต

ความมุ่งมั่นของเราในการปรับปรุงอย่างต่อเนื่อง หมายความว่าเรากําลังอัพเดทบริการสนับสนุนของเราอย่างต่อเนื่อง เพื่อสะท้อนมาตรฐานอุตสาหกรรมล่าสุดและความก้าวหน้าทางเทคโนโลยีเราส่งเสริมลูกค้าให้ได้ประโยชน์จากโปรแกรมการศึกษาและงานสัมมนาของเราซึ่งถูกออกแบบมาเพื่อช่วยให้ทีมงานอยู่ทันสมัยกับภูมิทัศน์การพัฒนาของเทคโนโลยี PCB

สําหรับปัญหาทางเทคนิคหรือคําถามเกี่ยวกับบริการ ทีมงานสนับสนุนลูกค้าของเรามุ่งมั่นที่จะให้คําตอบอย่างรวดเร็วและมีประสิทธิภาพลูกค้าสามารถเข้าถึงทางเข้าการสนับสนุนของเรา หรืออ้างอิงเอกสารที่นํามาพร้อมกับผลิตภัณฑ์สําหรับรายละเอียดการติดต่อเฉพาะเจาะจง.



การบรรจุและการขนส่ง

บอร์ดวงจรพิมพ์หลายชั้น (PCBs) ถูกบรรจุด้วยความรอบคอบสูงสุด เพื่อให้แน่ใจว่ามันจะมาถึงในสภาพที่สมบูรณ์แบบแต่ละ PCB ถูกห่อในวัสดุต่อต้านสแตตติกเพื่อป้องกันความเสียหายจากการปล่อยไฟฟ้าสแตตติกระหว่างการจัดการผนังที่ห่อแล้วจะถูกวางอยู่ในกล่องที่แข็งแรงขนาดพิเศษที่มีวัสดุปรับพอเพียงเพื่อลดความเสียหายระหว่างการขนส่งกล่องถูกปิดด้วยเทปป้องกันการปลอมแปลง เพื่อให้แน่ใจว่าผลิตภัณฑ์จะมีความสมบูรณ์แบบเมื่อมาถึง.

สําหรับการขนส่ง กล่องที่ปิดปิดถูกจัดเป็นกล่องใหญ่และทนทาน เพื่อป้องกันผลิตภัณฑ์จากปัจจัยสิ่งแวดล้อม เช่น ความชื้นและฝุ่นจากนั้น กระเป๋าสตางค์ จะถูกปิดไว้อย่างมั่นคง และติดป้าย พร้อมคําแนะนําการใช้งาน และรายละเอียดที่ปลายทางเราใช้บริการส่งสินค้าที่น่าเชื่อถือ เพื่อรับประกันการจัดส่งในเวลาที่ถูกต้อง และการส่งสินค้าทั้งหมดถูกติดตาม เพื่อให้ลูกค้าได้รับการอัพเดทในเวลาจริงเกี่ยวกับสถานะของคําสั่งของพวกเขา



FAQ:

Q1: วัสดุที่ใช้ใน JIETENG PCB บอร์ดวงจรคืออะไร?

A1: บอร์ดวงจร PCB ของ JIETENG โดยทั่วไปถูกผลิตด้วยวัสดุที่มีคุณภาพสูง ทนต่อไฟ เช่น ใยแก้ว FR-4ที่ให้ความทนทานและผลงานที่น่าเชื่อถือได้ สําหรับการใช้งานอิเล็กทรอนิกส์ต่าง ๆ.

Q2: บอร์ดวงจร PCB ของ JIETENG สามารถปรับแต่งตามรายละเอียดการออกแบบของฉันได้หรือไม่?

A2: ใช่, JIETENG ให้บริการการกําหนดเองสําหรับบอร์ดวงจร PCB ของพวกเขา. คุณสามารถให้บริการรายละเอียดการออกแบบของคุณ, และพวกเขาจะผลิต PCB ตามความต้องการของคุณ,การประกันความเหมาะสมกับการสมัครของคุณ.

Q3: จํานวนชั้นสูงสุดที่สามารถผลิตได้สําหรับบอร์ดวงจร PCB JIETENG คือเท่าไหร่?

A3: JIETENG สามารถผลิตแผ่นวงจรพิมพ์หลายชั้นที่มีจํานวนชั้นต่าง ๆคุณควรติดต่อ JIETENG โดยตรงเพื่อหารือความต้องการเฉพาะเจาะจงสําหรับโครงการของคุณและหาจํานวนสูงสุดของชั้นที่พวกเขาสามารถผลิตสําหรับความต้องการของคุณ.

Q4: บอร์ดวงจร PCB JIETENG รับประกันความสมบูรณ์แบบของสัญญาณในการใช้งานความเร็วสูงอย่างไร?

A4: บอร์ดวงจร PCB ของ JIETENG ถูกออกแบบด้วยการควบคุมอุปสรรคที่แม่นยํา วัสดุที่มีคุณภาพสูง และเทคนิคการผลิตที่ทันสมัยการประกันความสมบูรณ์แบบของสัญญาณสําหรับการใช้งานความเร็วสูง.

Q5: บอร์ดวงจร PCB ของ JIETENG ตอบสนองกับมาตรฐานคุณภาพและความปลอดภัยสากลหรือไม่?

A5: ใช่ JIETENG PCB circuit boards are manufactured in China following stringent quality control processes and are compliant with international standards to ensure safety and reliability in various applications.
