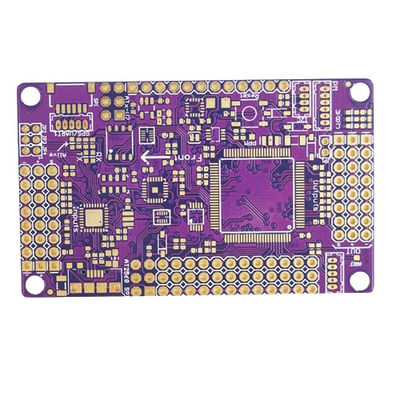

บอร์ดวงจร PCB ที่กําหนดเอง บอร์ด 6 ชั้น สีม่วงด้านในและด้านนอก ความหนาทองแดง 2OZ

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xส่วนประกอบ | ส่วนประกอบแบบพาสซีฟและแอคทีฟ | ขนาดกระดาน | สูงสุด 500 มิลลิเมตร x 500 มิลลิเมตร |
---|---|---|---|
ความสูงของส่วนประกอบ | 0.2 มม.-25.0 มม | ความหนาของบอร์ด | 0.4 มิลลิเมตร-4.0 มิลลิเมตร |
ขนาดส่วนประกอบ | 01005-5050 | ปลายผิว | HASL, ENIG, OSP, Immersion Gold เป็นต้น |
การวางส่วนประกอบ | ±0.02มม | สนามส่วนประกอบ | 0.2mm-5.0mm |
เน้น | สีม่วง บอร์ดวงจร PCB ที่กําหนดเอง,บอร์ดวงจร PCB ที่กําหนดเอง 6 ชั้น,2OZ บอร์ดวงจร PCB ที่กําหนดเอง |
คําอธิบายสินค้า:
บริการประกอบ SMT ที่เราให้บริการ อยู่ในแนวหน้าของอุตสาหกรรมผลิตอิเล็กทรอนิกส์ด้วยเวลานํามาตรฐานเพียง 7-10 วัน, บริการของเราไม่เพียงแค่มีประสิทธิภาพ แต่ยังมีความน่าเชื่อถือ, รับประกันว่าโครงการของคุณจะเสร็จสิ้นภายในกรอบเวลาที่จําเป็นโดยไม่เสียสละในการทํางาน.บริการของเราถูกออกแบบมาเพื่อตอบสนองความต้องการของหลายขนาดของส่วนประกอบ, จากขนาดเล็ก 01005 ไปยังขนาดใหญ่ 5050 ให้ความหลากหลายสําหรับความต้องการการใช้งานที่หลากหลาย
บริการการประกอบ SMT ที่ทันสมัยของเรา มีความแม่นยําในการวางส่วนประกอบที่น่าประทับใจ ± 0.02 มม.ระดับความแม่นยําที่พิเศษนี้ทําให้แน่ใจว่าส่วนประกอบแต่ละชิ้นถูกวางไว้อย่างแม่นยําที่สุดไม่ว่าจะเป็นอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์การแพทย์ หรืออุปกรณ์อากาศความแม่นยําที่เรานําเสนอเป็นจุดสําคัญในโลกที่ลดขนาดขององค์ประกอบอิเล็กทรอนิกส์.
ในส่วนของความสูงของส่วนประกอบ บริการของเราสามารถจัดการกับส่วนประกอบที่มีความสูงต่ําสุด 0.2 มิลลิเมตร ถึงความสูงที่สําคัญ 25.0 มิลลิเมตรระดับที่กว้างขวางนี้รับประกันว่าบริการการประกอบ SMT ของเราเหมาะสําหรับเกือบทุกชนิดของอุปกรณ์ติดตั้งบนพื้นผิว, ให้ความยืดหยุ่นที่จําเป็นในการตอบสนองความต้องการขององค์ประกอบอิเล็กทรอนิกส์ที่ซับซ้อนและหลากหลาย ความสามารถนี้ทําให้เราสามารถรองรับส่วนประกอบที่ระดับสูงเช่น เครื่องเชื่อมและเครื่องแปลงง่ายที่สุดเท่าที่เราทําได้ คือความต้านทานขนาดเล็กๆ และความเข้มข้น
บริการการประกอบ SMT ที่เราให้บริการยังมีอุปกรณ์ในการจัดการกับความหนาของบอร์ดที่แตกต่างกันจาก 0.4 มม. ถึง 4.0 มม.กระดานแข็งการสามารถทํางานกับความหนาของแผ่นขนาดนี้ ย้ําความสามารถในการปรับปรุงของบริการของเราทําให้มันเป็นคําตอบแบบเดียว สําหรับความต้องการการประกอบ SMT.
บริการบํารุงรักษาการประกอบ SMT ของเราเป็นส่วนหนึ่งของการนําเสนอของเราเราเข้าใจว่า การบํารุงรักษาสายการประกอบ SMT เป็นสิ่งสําคัญสําหรับผลงานและความน่าเชื่อถือในระยะยาวของผลิตภัณฑ์อิเล็กทรอนิกส์ส่งผลให้เราให้บริการด้านการบํารุงรักษาที่ครบถ้วน เพื่อให้การประกอบงาน SMT ของคุณทํางานได้เรียบร้อยและมีประสิทธิภาพช่างเทคนิคของเรามีทักษะสูงและได้รับการฝึกอบรม เพื่อระบุปัญหาที่เป็นไปได้ ก่อนที่มันจะกลายเป็นปัญหา, ลดเวลาหยุดทํางานให้น้อยที่สุด และรักษาผลผลิต
นอกจากความแม่นยําและความยืดหยุ่นของบริการการประกอบ SMT ของเราแล้ว เรายังให้บริการการบํารุงรักษาพื้นผิวบริการนี้ถูกออกแบบมาเพื่อช่วยในการบํารุงรักษาอุปกรณ์เทคโนโลยีการติดตั้งพื้นที่การบํารุงรักษาเป็นประจําเป็นสิ่งสําคัญในการหลีกเลี่ยงการซ่อมแซมที่แพงและการช้าในการผลิตและทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะให้บริการระดับสูงสุด เพื่อให้สายประกอบการของคุณทํางาน.
บริการบํารุงรักษาพื้นผิวของเราไม่ใช่แค่การป้องกัน แต่ยังเกี่ยวกับการปรับปรุง เราทํางานอย่างใกล้ชิดกับลูกค้าของเรา เพื่อปรับปรุงกระบวนการ SMT ของพวกเขา เพิ่มผลิตและลดปริมาณขยะโดยการอยู่บนขอบเขตของเทคโนโลยี SMT และวิธีปฏิบัติที่ดีที่สุด เราสามารถให้ความรู้และคําแนะนําที่จะให้การดําเนินงานของคุณมีข้อดีในการแข่งขันทุก ด้าน ของ การ รับใช้ ของ เรา มี การ จัด เตรียม เพื่อ ให้ คุณ มี ความ สงบ ใจรู้ว่าการประกอบ SMT ของคุณอยู่ในมือของมืออาชีพ
โดยสรุปแล้ว บริการประกอบ SMT ของเราเป็นคําตอบที่ครอบคลุมทุกด้านของการประกอบเทคโนโลยีการติดตั้งพื้นผิวจากการรองรับขนาดและความสูงส่วนประกอบที่หลากหลาย ไปจนถึงการทํางานกับหนาแผ่นต่างๆ ด้วยความแม่นยําสูงสุดบริการของเราถูกออกแบบมาเพื่อตอบสนองความต้องการของผู้ผลิตสินค้าอิเล็กทรอนิกส์เรารับประกันไม่เพียงแค่การประกอบคุณภาพสูงขององค์ประกอบอิเล็กทรอนิกส์ของคุณ แต่ยังคงความน่าเชื่อถือและประสิทธิภาพของสายการผลิต SMT ของคุณ.
ลักษณะ:
- ชื่อสินค้า: บริการประกอบ SMT
- ปลายผิว: HASL, ENIG, OSP, ทองดําน้ํา, เป็นต้น
- ส่วนประกอบทิศทาง: ±0.02mm
- ความสูงส่วนประกอบ: 0.2mm-25.0mm
- ส่วนประกอบ การวาง: ±0.02mm
- ระยะเวลา: 7-10 วัน
ปริมาตรเทคนิค:
คุณสมบัติ | รายละเอียด |
---|---|
ขนาดของพาน | สูงสุด 500 มิลลิเมตร x 500 มิลลิเมตร |
กระบวนการผลิต | เทคโนโลยีการติดตั้งพื้นผิว (SMT) |
ส่วนประกอบ | องค์ประกอบที่ไม่ทํางานและที่ทํางาน |
ความหนาของแผ่น | 0.4 มิลลิเมตร-4.0 มิลลิเมตร |
ระยะเวลา | 7-10 วัน |
การทดสอบ | การทดสอบเครื่องบินสํารวจรังสี การตรวจสอบ AOI เป็นต้น |
ขนาดส่วนประกอบ | 01005-5050 |
ปลายผิว | HASL, ENIG, OSP, Immersion Gold เป็นต้น |
ประเภทส่วนประกอบ | BGA, QFN, SOP, PLCC, SOIC เป็นต้น |
สูงของส่วนประกอบ | 0.2 มิลลิเมตร-5.0 มิลลิเมตร |
การใช้งาน:
JIETENG ที่ได้รับการยอมรับสําหรับบริการประกอบ SMT ที่ดีเยี่ยมของตน ส่งจําหน่ายแบบแผ่นวงจร PCB ที่มีความทันสมัย ที่ถูกออกแบบอย่างละเอียด เพื่อตอบสนองความต้องการของอุตสาหกรรมที่หลากหลายยี่ห้อ JIETENG กลายเป็นสัญลักษณ์ของความแม่นยําและความน่าเชื่อถือในภาคผลิตอิเล็กทรอนิกส์บริษัทภูมิใจในความสามารถในการวางส่วนประกอบที่มีความแม่นยําที่พิเศษของ ± 0.02 มม.
ด้วยเวลานําที่น่ายกย่อง 7-10 วัน, JIETENG มีอุปกรณ์ที่เหมาะสมในการจัดการกับความต้องการด่วนและปริมาณสูงโดยไม่ต้องเสี่ยงต่อคุณภาพของบริการบํารุงรักษาการประกอบ SMT.บริการสามารถรองรับส่วนประกอบที่หลากหลาย, จาก passive ไปยังการทํางาน, ทําให้มันเป็นการแก้ไขที่หลากหลายสําหรับการใช้งานที่หลากหลาย ความสามารถของส่วนประกอบ pitch ช่วงจาก 0.2 มิลลิเมตรละเอียด 5.0 มิลลิเมตรทําให้บริการกับการออกแบบที่ซับซ้อนและวงจรที่ซับซ้อน.
บริการ SMT Assembly Facility ที่บริการโดย JIETENG เหมาะสําหรับการจัดการขนาดแผ่นสูงถึง 500mm x 500mmทําให้มีพื้นที่กว้างขวางสําหรับ PCB ที่ใช้ในขนาดใหญ่และหลายฟังก์ชันที่ใช้ในอุตสาหกรรม เช่น โทรคมนาคมไม่ว่าจะเป็นต้นแบบ หรือการผลิตเต็มรุ่นJIETENG ของพื้นผิวการติดตั้ง บริการอํานวยการการประกอบการรับประกันว่าทุกแผ่นถูกประกอบด้วยความใส่ใจอย่างละเอียดและความแม่นยํา.
โอกาสการใช้งานสําหรับบริการประกอบ JIETENG SMT ได้แก่ การผลิตอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ที่ความต้องการ PCB ที่คอมแพ็คและมีประสิทธิภาพเพิ่มขึ้นอย่างต่อเนื่องในอุตสาหกรรมการบินและการป้องกัน, ความต้องการของบอร์ดวงจรที่น่าเชื่อถือและแข็งแกร่งทําให้ JIETENG เป็นพันธมิตรที่เหมาะสมเนื่องจากความแม่นยําและความน่าเชื่อถือเป็นสิ่งสําคัญสําหรับอุปกรณ์การแพทย์ความมุ่งมั่นของ JIETENG ต่อคุณภาพทําให้มันเป็นตัวเลือกที่นิยมสําหรับการใช้งานที่สําคัญ
สถานการณ์ที่บริการการประกอบ JIETENG SMT ดีเยี่ยมรวมถึงการสร้างต้นแบบอย่างรวดเร็วของผลิตภัณฑ์ใหม่บริการนี้ยังมีค่าไม่แพงสําหรับการผลิตสินค้าอิเล็กทรอนิกส์ในจํานวนมาก, ที่ความสอดคล้องและการผ่านเป็นสิ่งสําคัญในการตอบสนองความต้องการของตลาด นอกจากนี้บริการสามารถจัดการความซับซ้อนของอุปกรณ์ IoT ใหม่ที่ต้องการ PCB ที่ซับซ้อนและเล็กสําหรับบริษัทที่ต้องการปรับปรุงหรือบํารุงรักษาองค์ประกอบอิเล็กทรอนิกส์ของพวกเขา Jieten ยังให้บริการบํารุงรักษา SMT Assembly อย่างเป็นตัวอย่าง
สรุปแล้ว บริการการประกอบ SMT ของ JIETENG เหมาะสําหรับหลายฉาก ตั้งแต่การผลิตอุปกรณ์เทคโนโลยีสูงถึงการบํารุงรักษาอุปกรณ์อุตสาหกรรมที่ซับซ้อนความมุ่งมั่นของบริษัทในการให้บริการทางแก้ไขการประกอบที่มีคุณภาพสูง ทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับธุรกิจที่มองหาบริการ SMT Assembly Facility ที่น่าเชื่อถือและมีประสิทธิภาพ.
การปรับแต่ง:
ชื่อแบรนด์จีเทง
เลขรุ่น:บอร์ดวงจร PCB
สถานที่กําเนิด:จีน
ความแม่นยําของการตั้งทิศทางส่วนประกอบ:± 0.02 มม.
ประเภทส่วนประกอบ:BGA, QFN, SOP, PLCC, SOIC เป็นต้น
ความละเอียดการวางส่วนประกอบ:± 0.02 มม.
ส่วนประกอบ:องค์ประกอบที่ไม่ทํางานและที่ทํางาน
ระยะเวลา:7-10 วัน
กับ JIETENGบริการประกอบเทคโนโลยีการติดตั้งพื้นผิวบริการการประกอบ SMT ของเราที่ตั้งอยู่ในประเทศจีน ให้บริการด้านทิศทางและการจัดตั้งส่วนประกอบที่ไม่ผิดพลาด ด้วยความแม่นยํา ± 0.02 มม.บริการอาหารให้กับประเภทส่วนประกอบที่หลากหลาย รวมถึง BGA, QFN, SOP, PLCC, และ SOIC ฯลฯ เราพร้อมที่จะจัดการทั้งส่วนประกอบที่อึดอัดและบริการบํารุงรักษาการประกอบ SMTสําหรับคุณภาพที่คงที่ และเวลาในการดําเนินงานที่รวดเร็ว เพียง 7-10 วัน
การสนับสนุนและบริการ:
บริการการประกอบ SMT (Surface Mount Technology) ให้บริการสนับสนุนทางเทคนิคและบริการที่ครบวงจรที่ออกแบบเพื่อให้แน่ใจว่าการนําไปใช้งานและการดําเนินงานของความต้องการการประกอบ SMT ของคุณสําเร็จทีมงานของเราของเทคนิคและวิศวกรที่มีประสบการณ์มุ่งมั่นในการให้ความช่วยเหลือผู้เชี่ยวชาญในทุกด้านของกระบวนการประกอบ SMTเราให้บริการหลายอย่าง รวมถึง แต่ไม่จํากัด
- การวิเคราะห์การออกแบบเพื่อการผลิต (DFM) เพื่อให้แน่ใจว่าการออกแบบ PCB ของคุณถูกปรับปรุงให้ดีที่สุดสําหรับกระบวนการประกอบ SMT ลดปัญหาที่เป็นไปได้และปรับปรุงประสิทธิภาพโดยรวม
- การปรับปรุงกระบวนการ เพื่อช่วยปรับปรุงกระบวนการประกอบของคุณ เพิ่มผลิตและลดความบกพร่องให้น้อยที่สุด
- การตรวจสอบผสมผสมและมาตรการควบคุมคุณภาพ เพื่อรับรองความสมบูรณ์แบบและความน่าเชื่อถือของสับผ่าของคุณ
- การแก้ไขปัญหาระดับสูงสําหรับปัญหา SMT ที่อาจเกิดขึ้นระหว่างกระบวนการผลิต รวมถึงความผิดพลาดในการวางส่วนประกอบ ความบกพร่องในการผสมและอื่นๆ
- คําแนะนําทางเทคนิคตามต้องการสําหรับการตั้ง, การใช้งานและการบํารุงรักษาของอุปกรณ์สายการประกอบ SMT ของคุณ
- บริการฝึกอบรมเพื่อศึกษาพนักงานของคุณเกี่ยวกับวิธีปฏิบัติที่ดีที่สุด การใช้งานเครื่องจักร และขั้นตอนการบํารุงรักษา เพื่อให้ผลงานและอายุการใช้งานของอุปกรณ์ SMT ของคุณสูงสุด
- การอัพเดทฟอร์มแวร์และซอฟต์แวร์สําหรับอุปกรณ์ SMT ของคุณ เพื่อให้แน่ใจว่าคุณได้เข้าถึงคุณสมบัติและการปรับปรุงล่าสุด
กรุณาทราบว่าในขณะที่เราพยายามที่จะให้การสนับสนุนที่กว้างขวาง บริการของเราไม่รวมถึงการซ่อมแซมหรือบํารุงรักษาที่สถานที่ที่ควรถูกแก้โดยผู้ผลิตอุปกรณ์ของคุณหรือผู้ให้บริการที่มีคุณสมบัติสําหรับคําถามเพิ่มเติมหรือเพื่อเข้าถึงการสนับสนุนทางเทคนิคของเรา กรุณาดูหน้าติดต่อของเรา สําหรับช่องทางที่เหมาะสมในการติดต่อกับทีมงานบริการของเรา
การบรรจุและการขนส่ง
บริการประกอบ SMT (Surface Mount Technology) ของเรารับประกันว่าสินค้าของคุณถูกบรรจุด้วยความรอบคอบสูงสุดทุก PCB (บอร์ดวงจรพิมพ์) ประกอบการตรวจสอบเพื่อการรับประกันคุณภาพ ก่อนจะบรรจุอย่างปลอดภัยในถุง anti-staticกระเป๋าสะพายเหล่านี้จะถูกลัดด้วยเครื่องใส่ฟองป้องกัน และวางอยู่ในกล่องที่แข็งแกร่งและมีขนาดตามความต้องการ เพื่อป้องกันการเคลื่อนไหวใด ๆ ในระหว่างการขนส่ง
สําหรับการจัดส่ง เราร่วมมือกับบริการส่งสินค้าที่น่าเชื่อถือ ที่เชี่ยวชาญในเรื่องการขนส่งอุปกรณ์อิเล็กทรอนิกส์อย่างปลอดภัย คุณจะได้รับหมายเลขการติดตาม เมื่อพัสดุของคุณถูกส่งให้คุณติดตามการเดินทางไปยังจุดหมายที่กําหนดเราใช้มาตรการป้องกันทุกวิธี เพื่อให้การสั่งซื้อ SMT Assembly ของคุณถึงเวลาและอยู่ในสภาพทํางานที่สมบูรณ์แบบ
