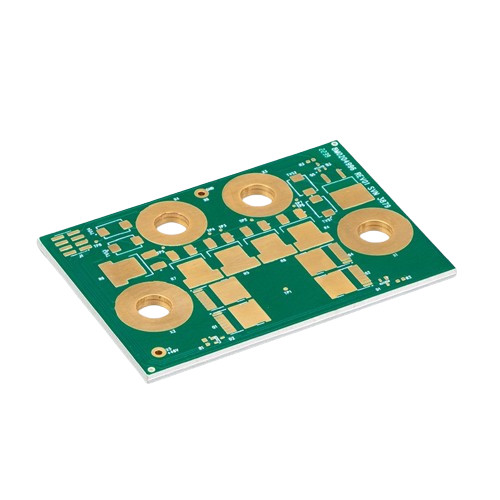

FR4 ปรับอัมพานซ์ PCB Board กับสีเขียว Solder Mask 1.6mm บริการการประกอบ

คําอธิบายสินค้า:

SMT (Surface Mount Technology) PCB (Printed Circuit Board) เป็นบอร์ดวงจรอิเล็กทรอนิกส์ที่มีคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในอุตสาหกรรมอิเล็กทรอนิกส์ที่หลากหลายPCB นี้ถูกผลิตด้วยความแม่นยําและมีลักษณะของความหนาของทองแดง 1 oz ของมันหนาของชั้นทองแดงเป็นปัจจัยสําคัญในการกําหนดความสามารถในการบรรทุกกระแสของ PCBและทองแดง 1 ออนซ์ ให้ความสมดุลที่ดีระหว่างความแข็งแรงทางกายภาพและผลงานไฟฟ้า.

บอร์ดนี้เป็น PCB 2 ชั้น ซึ่งหมายความว่า มันประกอบด้วยวัสดุที่นําไฟได้ 2 ชั้นโครงสร้างสองชั้นนี้ เหมาะสําหรับวงจรที่ซับซ้อนกว่า PCB ชั้นเดียวสามารถรองรับ, ให้พื้นที่ที่กว้างขวางสําหรับการจัดวางส่วนประกอบที่หนาแน่นกว่า บอร์ดวงจรหลายชั้นเช่นนี้และการทํางานไม่สามารถเสี่ยง.

หนึ่งในลักษณะสําคัญของบอร์ด PCB SMT นี้คือขนาดรูขุมขั้นต่ํา 0.2 มิลลิเมตรขนาดหลุมละเอียดนี้แสดงถึงความสามารถของบอร์ดที่จะสนับสนุนการวางส่วนประกอบความหนาแน่นสูง, ซึ่งเป็นด้านสําคัญของการออกแบบแผ่นวงจรอิเล็กทรอนิกส์ที่ก้าวหน้า คุณสมบัตินี้มีความสําคัญเป็นพิเศษสําหรับการใช้งานที่ต้องการวงจรที่ซับซ้อนในพื้นที่ที่คอมแพคต์เช่น สมาร์ทโฟน, แท็บเล็ต และอุปกรณ์อิเล็กทรอนิกส์พกพาอื่นๆ

สีหน้าผาก solder ของ PCB นี้คือสีเขียวแบบดั้งเดิม ซึ่งไม่ใช่แค่เพื่อความสวยงามเท่านั้น แต่ยังมีบทบาทในการทํางานด้วยหน้ากากผสมผสมเป็นชั้นของวัสดุป้องกันการปิดที่ช่วยป้องกัน short circuit โดยป้องกันรอยทองแดงจากการสัมผัสโดยบังเอิญกับผสมผสม, บิตที่นําไฟ หรือส่วนประกอบอื่น ๆ ระหว่างการประกอบสีเขียวเป็นที่ยอมรับในอุตสาหกรรมอย่างกว้างขวางและให้ความแตกต่างที่ทําให้มันง่ายกว่าที่จะตรวจสอบ PCB สําหรับความบกพร่องการผลิตหรือความผิดปกติ.

นอกจากนี้บอร์ดวงจรอิเล็กทรอนิกส์นี้ยังมีระยะทางเส้นขั้นต่ํา 0.1 มิลลิเมตร ระยะทางเส้นที่แคบนี้ทําให้ความหนาแน่นของสายไฟหรือรอยบน PCBทําให้สามารถออกแบบวงจรที่ซับซ้อนและซับซ้อนมากขึ้น โดยไม่ต้องเพิ่มขนาดของบอร์ดคุณสมบัตินี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งสําหรับบอร์ดวงจรหลายชั้นที่จําเป็นต้องรองรับจํานวนมากของเชื่อมต่อภายในพื้นที่จํากัดมันยังช่วยในการลดขนาดของอุปกรณ์อิเล็กทรอนิกส์, ทําให้สามารถใช้งานได้มากขึ้นในรูปแบบที่เล็กกว่า

การผสมผสานของลักษณะเหล่านี้ทําให้บอร์ด PCB SMT นี้เป็นพื้นฐานที่เหมาะสมสําหรับการสร้างการประกอบอิเล็กทรอนิกส์ที่น่าเชื่อถือและมีประสิทธิภาพ ด้วยความหนาของทองแดง 1 oz และการสร้าง 2 ชั้นมันให้บริการกับแพลตฟอร์มที่แข็งแกร่ง สําหรับการใช้งานที่หลากหลายความแม่นยําของขนาดรูขั้นต่ํา 0.2 มิลลิเมตร พร้อมกับระยะทางเส้นขั้นต่ํา 0.1 มิลลิเมตรสามารถสร้างแผ่นวงจรหลายชั้นที่ซับซ้อน ที่สามารถตอบสนองความต้องการของการออกแบบอิเล็กทรอนิกส์ที่ซับซ้อนมากขึ้น.

โดยสรุปกระดาษ PCB SMT นี้เป็นทางออกที่หลากหลายและแข็งแรง สําหรับการใช้งานอิเล็กทรอนิกส์ที่ทันสมัย คุณภาพการสร้างและการออกแบบนิติบุคคลการออกแบบ 2 ชั้นขนาดรูขั้นต่ํา 0.2 มิลลิเมตร หน้ากากผสมสีเขียว และระยะทางเส้นขั้นต่ํา 0.1 มิลลิเมตร ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับสินค้าอิเล็กทรอนิกส์ต่างๆไม่ว่าคุณกําลังพัฒนาต้นแบบหรือผลิตอิเล็กทรอนิกส์ผู้บริโภคในจํานวนมากบอร์ดวงจรหลายชั้นนี้เป็นพื้นฐานที่น่าเชื่อถือ สําหรับส่วนประกอบและระบบอิเล็กทรอนิกส์ของคุณ

ลักษณะ:

• ชื่อสินค้า: SMT PCB Board
• ขั้นต่ําความกว้างเส้น: 0.1mm
• ปลายผิว: HASL
• หน้ากากผสมสี: สีเขียว
• วัสดุ: FR4
• ความหนาของแผ่น: 1.6mm
• บอร์ดวงจรอิเล็กทรอนิกส์
• บอร์ดวงจรบูรณาการ

ปริมาตรเทคนิค:

การใช้งาน:

รายการบอร์ดวงจร PCB JTETENGที่มาจากจีนเป็นเครื่องมือที่ทันสมัยบอร์ดวงจรอิเล็กทรอนิกส์พวงจรนี้มีตัวอย่างตัวรุ่น PCB พวงจรนี้มีลักษณะเป็นอาชีพสีสีขาวบน aหน้ากากผสมสีเขียว, ให้ความเห็นชัดเจนสําหรับการติดป้ายส่วนประกอบและการวินิจฉัย1ความหนาของแผ่น.6 มิลลิเมตร, มันแข็งแรงพอที่จะทนต่อความยากลําบากของการใช้งานประจําวัน ในขณะที่ยังคงความละเอียดอ่อนที่จําเป็นสําหรับวงจรที่ซับซ้อน

PCB JIETENG ได้เสร็จแล้วHASL(Hot Air Solder Leveling) เป็นการเสร็จผิวที่นิยมใช้ ซึ่งเป็นพื้นฐานที่น่าเชื่อถือสําหรับส่วนผสมการผสม เพื่อให้ความเชื่อมโยงที่แข็งแกร่งและการเชื่อมต่อที่ยั่งยืนการ จบ HASL ยัง สนับสนุน ความ ยาวนาน ของ บอร์ด โดย ป้องกัน การออกซิเดน, ซึ่งเป็นสิ่งสําคัญในการรักษาความสามารถในช่วงเวลา.ความหนาของทองแดง 1 ozของบอร์ดวงจร PCB JIETENG สามารถให้ความสมดุลที่ดีระหว่างการนําและการจัดการความร้อน, รับประกันว่าบอร์ดทํางานได้ดีภายใต้ความเครียดไฟฟ้าและความต้องการการ dissipation ความร้อน.

พีซีบีนี้ไม่ใช่แค่แผ่นแผ่นชั้นเดียว มันคือบอร์ดวงจรหลายชั้นซึ่งเพิ่มความสามารถในการทํางานของระบบอิเล็กทรอนิกส์ที่ซับซ้อน การออกแบบหลายชั้นให้พื้นที่มากขึ้นสําหรับจํานวนต่อและส่วนประกอบที่สูงขึ้นทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการออกแบบอิเล็กทรอนิกส์ที่ซับซ้อนที่ต้องการวงจรที่มีความก้าวหน้าและความสมบูรณ์แบบของสัญญาณมันเป็นองค์ประกอบที่จําเป็นในหลายประเภทของการใช้งาน ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เช่น สมาร์ทโฟนและคอมพิวเตอร์เล็ปโตป ถึงอุปกรณ์อุตสาหกรรมและอุปกรณ์การแพทย์

บอร์ดวงจร PCB JIETENG ยังเป็นบอร์ดวงจรบูรณาการ, ทําให้สามารถนําส่วนประกอบอิเล็กทรอนิกส์หลายส่วนเข้าสู่หน่วยการทํางานเดียวได้อย่างต่อเนื่องการบูรณาการนี้มีความสําคัญในแอปพลิเคชั่นที่พื้นที่เป็นพรีเมียมและประสิทธิภาพมีความสําคัญสูงสุดไม่ว่าจะเป็นด้านการบินอวกาศ รถยนต์ หรืออัตโนมัติบ้านJIETENG PCB ยืนยันว่าเป็นทางออกที่น่าเชื่อถือและหลากหลาย ที่วิศวกรและนักออกแบบสามารถพึ่งพาเพื่อนําสิ่งประดิษฐ์อิเล็กทรอนิกส์ของพวกเขาสู่ชีวิต.

โดยสรุปแล้ว ไม่ว่าจะเป็นการทําต้นแบบ หรือการผลิตเป็นจํานวนมาก บอร์ดวงจร PCB JIETENG เป็นแพลตฟอร์มที่น่าเชื่อถือและมีคุณภาพสูง สําหรับการใช้งานอิเล็กทรอนิกส์มากมายการสร้างที่แข็งแรง, พร้อมกับคุณสมบัติที่ทันสมัย, ทําให้มันเป็นตัวเลือกสําหรับผู้เชี่ยวชาญในอุตสาหกรรมที่ต้องการพัฒนาคําตอบอิเล็กทรอนิกส์ที่ล้ําหน้า.

การปรับแต่ง:

ชื่อแบรนด์จีเทง

เลขรุ่น:บอร์ดวงจร PCB

สถานที่กําเนิด:จีน

วัสดุFR4 - เหมาะสําหรับการสร้างบอร์ดวงจรหลายชั้น

สีผ้าไหม:สีขาว - รับประกันการติดป้ายที่ชัดเจนและอ่านได้บนบอร์ดวงจรพิมพ์

ขนาดหลุม:0.2mm - การเจาะแม่นยําสําหรับซับซ้อนบอร์ดวงจรบูรณาการ

ความหนาของแผ่น:1.6 มิลลิเมตร - ความหนาแบบมาตรฐานสําหรับ PCB ที่แข็งแรงและทนทาน

สีหน้ากากผสมสีเขียว - รูปแบบคลาสสิคสําหรับการคุ้มครองแผ่นวงจรที่มีคุณภาพสูง

การสนับสนุนและบริการ:

การสนับสนุนทางเทคนิคสินค้าและบริการของเราสําหรับสินค้า SMT (Surface Mount Technology) PCB (Printed Circuit Board) ได้ถูกออกแบบมาเพื่อให้แน่ใจว่าคุณจะได้รับผลประโยชน์สูงสุดจากองค์ประกอบ PCB ของคุณเราให้บริการที่ครบวงจรเพื่อรองรับความต้องการทางเทคนิคของคุณ:

การช่วยเหลือทางเทคนิคทีมผู้เชี่ยวชาญของเราพร้อมที่จะให้คําแนะนําเกี่ยวกับการเลือกสินค้า แนะนําการออกแบบ และการปรับปรุงกระบวนการเราสามารถช่วยแก้ไขปัญหาใด ๆ ที่คุณอาจเจอระหว่างการประกอบหรือการใช้งานของ SMT PCB ของคุณ.

เอกสารและทรัพยากร:เราให้บริการเอกสารหลากหลาย รวมถึงใบข้อมูล หมายเหตุการใช้งาน และแนวทางการออกแบบ เพื่อให้แน่ใจว่าคุณมีข้อมูลทั้งหมดที่จําเป็นในการใช้สินค้าของเราได้อย่างมีประสิทธิภาพ

บริการตรวจสอบการออกแบบ:ก่อนที่จะเริ่มการผลิต วิศวกรของเราสามารถตรวจสอบการออกแบบของคุณ เพื่อระบุปัญหาที่เป็นไปได้ และแนะนําการปรับปรุง

การสนับสนุนในสถานที่:สําหรับโครงการหรือปัญหาที่ซับซ้อน เราสามารถจัดให้วิศวกรสนับสนุนทางเทคนิค เข้าชมสถานที่ของคุณ เพื่อให้การช่วยเหลือและการฝึกอบรม

การฝึกและการศึกษาเรานําเสนอการอบรมและเว็บไซต์ เพื่อให้คุณได้รับการอัพเดทเกี่ยวกับเทคโนโลยี SMT PCB ล่าสุดและแนวปฏิบัติที่ดีที่สุด

การทดสอบคุณภาพและความน่าเชื่อถือผลิตภัณฑ์ของเราผ่านการทดสอบอย่างเข้มงวด เพื่อให้แน่ใจว่ามีคุณภาพและความน่าเชื่อถือสูง หากคุณพบปัญหาเกี่ยวกับการทํางานใด ๆ ทีมงานของเราจะทํางานกับคุณเพื่อดําเนินการวิเคราะห์และแก้ไขปัญหา

บริการซ่อมแซมหากผลิตภัณฑ์ SMT PCB ของคุณต้องการการซ่อมแซม เราสามารถให้คําแนะนํารายละเอียดและการสนับสนุนสําหรับกระบวนการซ่อมแซม หรือคุณสามารถส่งผลิตภัณฑ์มาให้กับเราเพื่อการดูแลมืออาชีพ

เรามุ่งมั่นที่จะให้การสนับสนุนและบริการที่พิเศษกับลูกค้าของเรา เป้าหมายของเราคือที่จะช่วยให้คุณบรรลุระดับการทํางานและความน่าเชื่อถือสูงสุดจากผลิตภัณฑ์ SMT PCB ของคุณ

การบรรจุและการขนส่ง

การบรรจุสินค้า:

SMT (Surface Mount Technology) PCB (Printed Circuit Board) จะถูกบรรจุไว้อย่างมั่นคง เพื่อให้มั่นคงในระหว่างการขนส่งที่ออกแบบมาเพื่อป้องกันส่วนประกอบอิเล็กทรอนิกส์ที่รู้สึกไวจากการกระชากไฟฟ้าสแตตติกกระเป๋าสะพายจะวางภายในวัสดุบรรจุที่อุดตัน เช่น ผสมผสมหรือผนังกระเป๋า เพื่อให้มีการป้องกันเพิ่มเติมจากการชนและการสั่นสะเทือนหน่วยหลายหน่วยจะจัดเป็นหน่วยที่แข็งแรง, กล่องแยกเพื่อป้องกันการเคลื่อนไหวและการสัมผัสระหว่างแผ่นกระดาษปิดด้วยเทปกันการปรับปรุง เพื่อให้มีชั้นสุดท้ายของความปลอดภัยระหว่างการขนส่ง.

การขนส่ง

สั่งซื้อของ SMT PCB Board ทั้งหมดจะถูกส่งผ่านบริการส่งสินค้าที่เชื่อถือได้ เพื่อให้แน่ใจว่าการจัดส่งจะทันเวลาและปลอดภัยลูกค้าจะมีทางเลือกในการเลือกจากบริการส่งสแตนดาร์ดหรือเร่งตามความต้องการของพวกเขาข้อมูลการติดตามจะถูกให้บริการเมื่อส่งไป เพื่อให้ลูกค้าสามารถติดตามการเดินทางของแพคเกจของพวกเขาได้PCB จะถูกส่งจากโรงงานของเรา ด้วยการคุ้มครองประกันภัย เพื่อป้องกันจากความสูญเสียหรือความเสียหายระหว่างการขนส่งเรามุ่งมั่นที่จะจัดการทุกขั้นตอนการชําระสินค้า โดยให้ความมั่นใจในกระบวนการจัดส่งอย่างเรียบร้อย ทั้งในประเทศและต่างประเทศกรุณาตรวจสอบพัสดุเมื่อมาถึง และรายงานปัญหาใด ๆ ภายใน 48 ชั่วโมง ให้กับทีมงานบริการลูกค้าของเราเพื่อความช่วยเหลืออย่างรวดเร็ว.

FAQ:

Q1: ชื่อแบรนด์ของ SMT PCB Board ที่นําเสนอคืออะไร?

A1:ชื่อแบรนด์ของ SMT PCB Board คือ JIETENG

Q2: คุณสามารถให้หมายเลขรุ่นสําหรับ SMT PCB Board นี้ได้หรือไม่?

A2:ใช่ เลขรุ่นของบอร์ด PCB SMT นี้คือ "บอร์ดวงจร PCB"

Q3: บอร์ด PCB SMT ของ JIETENG ผลิตอยู่ที่ไหน?

A3:JIETENG SMT PCB Board ผลิตในประเทศจีน

Q4: บอร์ดวงจร PCB JIETENG เหมาะสําหรับการใช้งานความถี่สูงหรือไม่?

A4:ใช่ บอร์ดวงจร PCB ของ JIETENG ถูกออกแบบมาเพื่อรองรับการใช้งานที่หลากหลาย รวมถึงความต้องการความถี่สูง. กรุณาดูรายละเอียดเทคนิคเฉพาะสําหรับการใช้งานของคุณ

Q5: บอร์ด PCB SMT JIETENG สามารถปรับแต่งตามความต้องการการออกแบบเฉพาะเจาะจงได้หรือไม่?

A5:โดยทั่วไป, JIETENG ให้บริการตัวเลือกการปรับแต่งสําหรับ SMT PCB บอร์ดของพวกเขา. คุณสามารถให้ความต้องการการออกแบบเฉพาะของคุณ,และบริษัทจะประเมินความเป็นไปได้ของการผลิต PCB ที่กําหนดเอง เพื่อตอบสนองความต้องการของคุณ.
