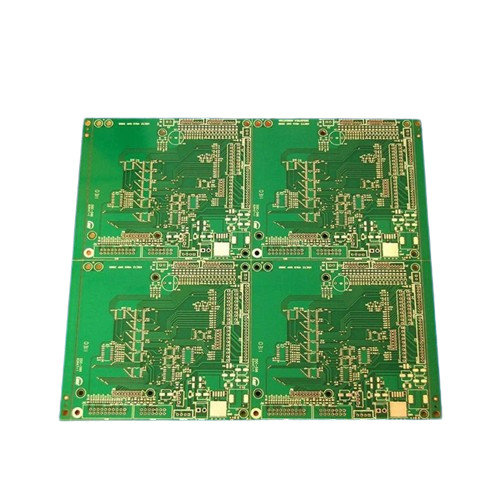

การประกอบแผ่น PCB 12 ชั้น การเจาะเลเซอร์ ขั้นต่ํา ความกว้างเส้น / พื้นที่ 3 มิล / 3 มิล
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | สามารถต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | สามารถต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สีซิลค์สกรีน | ขาว ดำ เหลือง ฯลฯ | Min. นาที. Annular Ring วงแหวน | 3mil |
|---|---|---|---|
| ความหนาของทองแดง | 1/2 ออนซ์-4 ออนซ์ | Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง | 3mil/3มิล |
| ประเภทการประกอบ | SMT, ผ่านรู, ผสม, ฯลฯ | การทดสอบ | AOI, X-Ray, Flying Probe เป็นต้น |
| วัสดุ | FR4, อลูมิเนียม, Rogers, ฯลฯ | การรับประกัน | 1 ปี |
| เน้น | การเจาะเลเซอร์ 12 ชั้น PCB Board,การประกอบแผ่น PCB 12 ชั้น |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
ภาพรวมผลิตภัณฑ์ PCB Board Assembly
การประกอบบอร์ด PCB เป็นขั้นตอนสําคัญในกระบวนการผลิต PCBA การันตีความสามารถและความน่าเชื่อถือของบอร์ดวงจรพิมพ์บริษัทของเราเชี่ยวชาญในการผลิต PCB ด้วยหลากหลายตัวเลือกเพื่อตอบสนองความต้องการเฉพาะของคุณ.
กระบวนการผลิต PCB ของเรารับประกันความแม่นยําและคุณภาพ ด้วยความหนาของบอร์ดในช่วง 0.2 มิลลิเมตรถึง 3.2 มิลลิเมตรให้แน่ใจว่ามันสามารถตอบสนองความต้องการเฉพาะของโครงการของคุณ.
เรายังนําเสนอตัวเลือกความหนาของทองแดงที่แตกต่างกัน ตั้งแต่ 1/2 oz ถึง 4 oz. นี้ทําให้การนําไฟและความทนทานที่ดีขึ้น, รับรองว่า PCB ของคุณสามารถจัดการกับการใช้งานความถี่สูงและพลังงานสูง
หนึ่งในด้านที่สําคัญที่สุดของการประกอบ PCB คือการเสร็จสิ้นผิว เราให้บริการผิวที่เสร็จสิ้นหลากหลาย, รวมถึง HASL, ENIG, OSP, และอื่น ๆ.การ ปก ป้อง จาก การ อ๊อสเดชั่น และ การ ตัดเพื่อให้ PCB ของคุณทนต่อสภาพแวดล้อมที่รุนแรง
เทคนิคการผลิตที่ทันสมัยของเรา ทําให้ความกว้างเส้นขนานและพื้นที่ขั้นต่ํา 3 มิล / 3 มิล ให้ความละเอียดและความแม่นยําในการออกแบบ PCB ของคุณนี่สําคัญมากสําหรับบอร์ดวงจรความหนาแน่นสูงที่มีการวางแผนที่ซับซ้อน.
นอกจากความสามารถในการผลิตของเราแล้ว เรายังนําเสนอหลายสีของแผ่นไหม รวมถึงสีขาว สีดํา สีเหลือง และอื่นๆทําให้ PCB ของคุณเด่น.
ที่ PCB Board Assembly เราเข้าใจความสําคัญของคุณภาพและความน่าเชื่อถือในการผลิต PCBสิ่งอํานวยความสะดวกและทีมงานที่มีประสบการณ์ของเรา รับประกันว่า PCBs ของคุณถูกสร้างขึ้นตามมาตรฐานสูงสุดติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการของเรา และวิธีที่เราสามารถช่วยกับโครงการต่อไปของคุณ
ลักษณะ:
- ชื่อสินค้า: PCB board assembly
- วัสดุ: FR4, อลูมิเนียม, โรเจอร์ส ฯลฯ
- ปลายผิว: HASL, ENIG, OSP, ฯลฯ
- ขนาดหลุม: 0.2 มิลลิเมตร
- ขั้นต่ําแหวนวงกลม: 3 มิล
- กระบวนการผลิต PCBA
- กระบวนการประกอบบอร์ดวงจร
- บริการประกอบบอร์ดวงจร
ปริมาตรเทคนิค:
| ปริมาตรเทคนิค | ค่า |
|---|---|
| ขั้นต่ํา ความกว้างเส้น/พื้นที่ | 3 มิล / 3 มิล |
| ขั้นต่ําแหวนวงกลม | 3มิล |
| ขั้นต่ํา ขนาดหลุม | 0.2 มม. |
| การรับประกัน | 1 ปี |
| ความหนาของแผ่น | 0.2 มิลลิเมตร-3.2 มิลลิเมตร |
| สีหน้ากากผสม | สีเขียว สีขาว สีดํา เป็นต้น |
| ความหนาของทองแดง | 1/2 ออนซ์-4 ออนซ์ |
| สีผ้าไหม | ขาว ดํา เหลือง เป็นต้น |
| การทดสอบ | AOI, X-Ray, Flying Probe เป็นต้น |
| ประเภทการประกอบ | SMT ผ่านรู ผสมผสาน เป็นต้น |
กระบวนการประกอบแผ่นวงจร:
กระบวนการประกอบแผ่นวงจรประกอบด้วยขั้นตอนต่อไปนี้:
- การวางส่วนประกอบ: ส่วนประกอบถูกวางบนแผ่นตามการออกแบบ
- การใช้ผสมผสมผสมผสม: การใช้ผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสม
- การผสมผสานแบบรีฟล็อก: โครงการนี้ถูกทําความร้อนในเตาอบรีฟล็อก เพื่อหลอมผสมผสานและสร้างการเชื่อมต่อระหว่างองค์ประกอบและโครงการ
- การตรวจสอบ: บอร์ดจะถูกตรวจสอบโดยใช้วิธีต่างๆ เช่น AOI, X-Ray และ Flying Probe เพื่อให้แน่ใจว่าส่วนประกอบถูกต้องวางและผสม
- การทดสอบ: บอร์ดที่ประกอบกันจะถูกทดสอบเพื่อให้แน่ใจว่ามันตอบสนองกับฟังก์ชันและรายละเอียดที่ต้องการ
- การบรรจุสุดท้าย: กระดาษที่ประกอบกันถูกบรรจุและเตรียมการส่ง
กระบวนการผลิต PCBA:
กระบวนการผลิต PCBA ประกอบด้วยขั้นตอนต่อไปนี้:
- การออกแบบและการวางแผน: การออกแบบและการวางแผนแผ่นวงจรถูกสร้างขึ้นโดยใช้โปรแกรมพิเศษ
- การผลิต PCB: การออกแบบแผ่นจะโอนไปยังแผ่นทางกายภาพโดยใช้เทคนิคต่างๆ เช่น การถัก, การบด, หรือการพิมพ์
- การจัดซื้อส่วนประกอบ: ส่วนประกอบที่ต้องการถูกจัดหาและซื้อ
- การประกอบบอร์ดวงจร: ส่วนประกอบถูกวางบนบอร์ดและผสมด้วยกระบวนการที่อธิบายข้างต้น
- การทดสอบและตรวจสอบ: บอร์ดที่ประกอบกันจะถูกทดสอบและตรวจสอบเพื่อให้แน่ใจว่ามันตอบสนองตามรายละเอียดที่ต้องการ
- การบรรจุสุดท้าย: กระดาษที่ประกอบกันถูกบรรจุและเตรียมการส่งไปยังลูกค้า
การใช้งาน:
การประกอบแผ่น PCB- JIETENG
การประกอบแผ่น PCB ที่มีคุณภาพสูง สําหรับการใช้งานที่หลากหลาย
ชื่อแบรนด์: JIETENG
เลขรุ่น: บอร์ดวงจร PCB
สถานที่กําเนิด: จีน
ความหนาของแผ่น: 0.2mm-3.2mm
ขั้นต่ํา ความกว้างเส้น / สเปซ: 3 มิล / 3 มิล
การทดสอบ: AOI, X-Ray, Flying Probe เป็นต้น
วัสดุ: FR4, อลูมิเนียม, โรเจอร์ส ฯลฯ
PCB Board Assembly คืออะไร?
การประกอบแผ่น PCB หรือที่รู้จักกันในชื่อการประกอบแผ่นวงจรพิมพ์คือกระบวนการการประกอบองค์ประกอบอิเล็กทรอนิกส์บนแผ่นวงจรพิมพ์ (PCB) โดยใช้เทคโนโลยีการติดตั้งบนผิว (SMT) หรือเทคโนโลยีรูผ่าน (THT)มันคือขั้นตอนสําคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์และมีบทบาทสําคัญในการทํางานและการทํางานของผลิตภัณฑ์สุดท้าย
การใช้งาน PCB Board Assembly
PCB Board Assembly โดย JIETENG ได้รับการใช้อย่างแพร่หลายในอุตสาหกรรมต่าง ๆ สําหรับการใช้งานที่แตกต่างกันบางส่วนของพื้นที่สําคัญที่ผลิตภัณฑ์ของเราถูกนําไปใช้คือ:
- อิเล็กทรอนิกส์ผู้บริโภค:บริการประกอบ PCB ของเราถูกใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ เช่น สมาร์ทโฟน โน๊ตบุ๊ค แท็บเล็ต และอุปกรณ์ครัวเรือนอื่น ๆ
- อุตสาหกรรมรถยนต์:ส่วนประกอบอิเล็กทรอนิกส์หลายส่วนที่ใช้ในรถยนต์ถูกประกอบบน PCB การประกอบ PCB Board ที่มีคุณภาพสูงของเรารับประกันผลงานที่น่าเชื่อถือและความทนทานในสภาพที่ยากลําบากของอุตสาหกรรมรถยนต์
- การใช้งานในอุตสาหกรรม:ผลิตภัณฑ์ของเรายังถูกใช้ในอุปกรณ์และเครื่องจักรอุตสาหกรรม เช่น ระบบควบคุม เซ็นเซอร์ และเครื่องพลังงาน
- อุปกรณ์การแพทย์ด้วยความต้องการที่เพิ่มขึ้นสําหรับอุปกรณ์ทางการแพทย์ที่ทันสมัย บริการ PCB Board Assembly ของเราถูกนําไปใช้ในการผลิตอุปกรณ์ เช่น มอนิเตอร์ผู้ป่วย เครื่อง ultrasoundและระบบถ่ายภาพทางการแพทย์.
- สากลและอวกาศและการป้องกัน:สาขาอุตสาหกรรมอากาศและการป้องกันต้องการองค์ประกอบอิเล็กทรอนิกส์ที่น่าเชื่อถือและทนทานสูง บริการประกอบ PCB ของเราตอบสนองคุณภาพและมาตรฐานการทํางานที่เข้มงวดของอุตสาหกรรมเหล่านี้
PCB Board Assembly ของเราเหมาะสําหรับการใช้งานที่หลากหลาย และสามารถปรับแต่งได้เพื่อตอบสนองความต้องการเฉพาะของอุตสาหกรรมต่างๆ
กระบวนการผลิต PCBA
กระบวนการผลิต PCBA ใน JIETENG มีหลายขั้นตอน รวมถึง:
- การผลิต PCB:อันดับแรก PCB ถูกผลิตตามการออกแบบและรายละเอียดที่ให้โดยลูกค้า โดยใช้วัสดุที่มีคุณภาพสูง เช่น FR4 อลูมิเนียม หรือ Rogers
- การจัดหาองค์ประกอบ:หลังจากที่ PCB พร้อมแล้ว ส่วนประกอบอิเล็กทรอนิกส์ที่ต้องการจะมาจากผู้จําหน่ายที่เชื่อถือได้
- เทคโนโลยีการติดตั้งพื้นผิว:ในขั้นตอนนี้ เครื่อง SMT จะวางองค์ประกอบอิเล็กทรอนิกส์ไว้บน PCB โดยแม่นยํา
- เทคโนโลยีผ่านรู:ใน THT อะไหล่อิเล็กทรอนิกส์ที่มีสายไฟถูกใส่เข้าไปในหลุมที่เจาะไว้ก่อนบน PCB แล้วผสมต่อกับบอร์ด
- การทดสอบไฟฟ้า:หลังจากที่ส่วนประกอบถูกผสม PCB จะผ่านการทดสอบไฟฟ้า เพื่อให้แน่ใจว่าใช้งานได้อย่างเหมาะสม และค้นพบความบกพร่องใด ๆ
- การควบคุมคุณภาพ:กระบวนการควบคุมคุณภาพที่เข้มงวดของเรา รับประกันว่าผลิตภัณฑ์สุดท้าย ตอบสนองมาตรฐานและคุณสมบัติสูงสุดของลูกค้าของเรา
- การบรรจุและการขนส่งขั้นตอนสุดท้ายเกี่ยวกับการบรรจุ PCB Board Assembly และส่งมันไปยังสถานที่ที่กําหนดของลูกค้า
ทําไมต้องเลือก JIETENG สําหรับการประกอบ PCB Board?
ใน JIETENG เราให้บริการด้านการผลิตอิเล็กทรอนิกส์ที่มีคุณภาพสูง และน่าเชื่อถือ รวมถึงการประกอบ PCB ในราคาที่แข่งขันได้สิ่งอํานวยความสะดวกและอุปกรณ์ที่ทันสมัยของเรา ทําให้เราสามารถตอบสนองความต้องการและความต้องการที่หลากหลายของลูกค้าของเราเรายังมีทีมวิศวกรและเทคนิคที่มีประสบการณ์ ที่รับประกันการดําเนินงานอย่างเรียบร้อยและมีประสิทธิภาพของกระบวนการผลิต PCBAความมุ่งมั่นในการควบคุมคุณภาพและการปฏิบัติตามมาตรฐานสากลอย่างเคร่งครัด ทําให้เราเป็นตัวเลือกที่ชอบสําหรับ PCB Board Assembly.
การปรับแต่ง:
บริการที่กําหนดเอง
ยินดีต้อนรับสู่ JIETENG, พาร์ทเนอร์ที่น่าเชื่อถือของคุณสําหรับการผลิตแผ่นวงจรพิมพ์และกระบวนการประกอบบอร์ดวงจรเรานําเสนอชั้นนําบริการประกอบบอร์ดวงจรเพื่อตอบสนองความต้องการและความต้องการเฉพาะเจาะจงของคุณ
ข้อมูลสินค้า
- ชื่อแบรนด์จีเทง
- เลขรุ่น:บอร์ดวงจร PCB
- สถานที่กําเนิด:จีน
- ขั้นต่ําวงแหวน:3มิล
- ขั้นต่ํา ขนาดหลุม:0.2 มม.
- ความหนาของแผ่น:0.2 มิลลิเมตร-3.2 มิลลิเมตร
- ประเภทการประกอบ:SMT ผ่านรู ผสมผสาน เป็นต้น
- ปลายผิว:HASL, ENIG, OSP เป็นต้น
ใน JIETENG เราเข้าใจความสําคัญของความแม่นยําและคุณภาพในบริการประกอบบอร์ดวงจรนั่นเป็นเหตุผลที่เราใช้เทคโนโลยีที่ทันสมัย และวัสดุชั้นนํา เพื่อให้ลูกค้าของเราได้ผลดีที่สุด
ตัวเลือกการปรับแต่ง
เรานําเสนอหลากหลายตัวเลือกการปรับแต่งเพื่อตอบสนองความต้องการและความต้องการเฉพาะเจาะจงของคุณบริการประกอบบอร์ดวงจรประกอบด้วย แต่ไม่จํากัด:
- รายละเอียดแผ่นที่กําหนดเองสําหรับขั้นต่ําแหวนวงกลมและขั้นต่ํา ขนาดหลุม
- ตัวเลือกความหนาแผ่นยืดหยุ่นจาก 0.2mm ถึง 3.2mm
- ประเภทการประกอบหลายประเภท รวมถึง SMT, ผ่านรู, ผสม, และอื่น ๆ
- ตัวเลือกการทําปลายผิวต่างๆ เช่น HASL, ENIG, OSP และอื่นๆ
ไม่ว่าความต้องการของท่านจะเป็นอย่างไร เรามุ่งมั่นที่จะให้บริการที่ดีที่สุดบริการประกอบบอร์ดวงจรเพื่อให้โปรเจคของคุณประสบความสําเร็จ
ติดต่อเรา
คุณพร้อมที่จะเริ่มต้นของคุณการประกอบ PCB Boardโครงการกับ JIETENG? ติดต่อเราตอนนี้เพื่อหารือความต้องการเฉพาะเจาะจงของคุณและได้รับอัตราส่วนตัว
อีเมล:info@jteteng.com
โทรศัพท์:+86 1234567890
การบรรจุและการขนส่ง
การประกอบ PCB Board
การบรรจุและการขนส่ง
ที่ PCB Board Assembly เราเข้าใจความสําคัญของการบรรจุและการขนส่งที่เหมาะสม เพื่อรับรองการจัดส่ง PCB Board ที่ประกอบไว้อย่างปลอดภัยนั่นเป็นเหตุผลที่เรานําเสนอหลากหลายการบรรจุและการส่งตัวเลือก เพื่อตอบสนองความต้องการเฉพาะของคุณ.
ตัวเลือกการบรรจุ
- ถุงกันสแตตติก: เราใช้ถุงกันสแตตติก เพื่อปกป้องแผ่น PCB ของคุณจากการหลุดไฟฟ้าระหว่างการขนส่ง
- Bubble Wrap: เพื่อความคุ้มกันเพิ่มเติม เรายังนําเสนอ bubble wrap เพื่อป้องกันความเสียหายใด ๆ ของบอร์ดของคุณ
- การบรรจุสินค้าตามสั่ง: หากคุณมีความต้องการในการบรรจุสินค้าที่เฉพาะเจาะจง ทีมงานของเราสามารถทํางานร่วมกับคุณ เพื่อสร้างคําตอบในการบรรจุสินค้าตามสั่ง
ตัวเลือกการส่ง
เราร่วมมือกับบริษัทขนส่งที่น่าเชื่อถือ เพื่อให้แน่ใจว่าบอร์ด PCB ของคุณจะถูกส่งอย่างปลอดภัยและในเวลา
- การส่งทางบกแบบมาตรฐาน: นี่คือทางเลือกที่คุ้มค่าที่สุดสําหรับการส่งทางภายในประเทศ
- ส่งไว: หากคุณต้องการการจัดส่งบอร์ด PCB ของคุณอย่างรวดเร็ว, เราให้บริการการส่งไวโดยมีค่าใช้จ่ายเพิ่มเติม.
- การจัดส่งระหว่างประเทศ: เรายังให้บริการการจัดส่งระหว่างประเทศแก่ลูกค้านอกสหรัฐอเมริกา
เมื่อแผ่น PCB ของคุณถูกบรรจุและพร้อมที่จะส่งไป เราใส่ตราใส่ใจในแต่ละแผ่น ด้วยข้อมูลรายละเอียด เพื่อให้แน่ใจว่าการจัดการและการจัดส่งถูกต้องเรายังให้หมายเลขการติดตามสําหรับทุกการส่งสินค้าเพื่อให้คุณสามารถติดตามการสั่งซื้อของคุณได้ง่าย.
ที่ PCB Board Assembly เราใช้วิธีการป้องกันทุกวิธี เพื่อให้แน่ใจว่าแผ่น PCB ที่ประกอบไว้ของคุณจะมาถึงอย่างปลอดภัยและอยู่ในสภาพที่สมบูรณ์แบบ ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับตัวเลือกการบรรจุและการจัดส่งของเรา
FAQ:
- คําถาม: ชื่อแบรนด์ของสินค้านี้คืออะไร?
ตอบ: ชื่อแบรนด์ของสินค้านี้คือ JIETENG - คําถาม: เลขรุ่นของสินค้านี้คืออะไร?
A: เลขรุ่นของสินค้านี้คือ PCB board - ถาม: สินค้านี้ผลิตอยู่ที่ไหน?
A: สินค้านี้ถูกผลิตในจีน - Q: คุณลักษณะหลักของสินค้านี้คืออะไร?
ตอบ: ผลิตภัณฑ์นี้เป็นแผ่นวงจร PCB ที่ใช้ในการประกอบอิเล็กทรอนิกส์ มีการออกแบบที่คอมแพคต์ ทนทานสูง และการนําไฟฟ้าที่ดีเยี่ยม - Q: ผลิตภัณฑ์นี้สามารถปรับแต่งได้หรือไม่?
A: ใช่, เรานําเสนอบริการการปรับแต่งสําหรับผลิตภัณฑ์นี้ตามความต้องการเฉพาะของลูกค้า.
