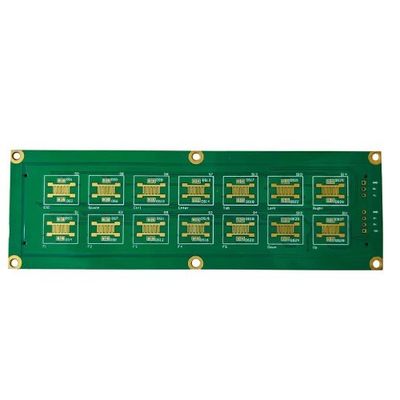

สีเขียวต้นแบบ PCB การประกอบ 2 ชั้น PCB กับ Min Solder Mask Bridge Of 0.1mm

คําอธิบายสินค้า:

Prototype PCB Assembly เป็นชนิดของ PCB (Printed Circuit Board) ที่ใช้ในการสร้างต้นแบบของวงจรอิเล็กทรอนิกส์มันเป็นองค์ประกอบที่จําเป็นในกระบวนการพัฒนาและทดสอบผลิตภัณฑ์สําหรับอุตสาหกรรมต่างๆ เช่น อิเล็กทรอนิกส์, อุปกรณ์รถยนต์, เครื่องบินและอุปกรณ์การแพทย์

รูปแบบ PCB Assembly ผลิตจากวัสดุ FR4 ซึ่งเป็นชนิดของแผ่น epoxy laminate ที่เสริมกระจกกันไฟวัสดุนี้ถูกใช้อย่างแพร่หลายในการผลิต PCB เนื่องจากการกันไฟฟ้าที่ดีความแข็งแรงทางกล และความมั่นคงทางมิติ

ขนาด PCB สําหรับ Prototype PCB Assembly คือ 100mm * 100mm ทําให้เหมาะสําหรับโครงการอิเล็กทรอนิกส์ขนาดเล็กและขนาดกลาง ขนาดรูขั้นต่ําสําหรับสินค้านี้คือ 0.2mmที่ทําให้สามารถวางส่วนประกอบได้อย่างแม่นยําและแม่นยํา.

ชื่อสินค้า Prototype PCB Assembly สะท้อนถึงจุดประสงค์ของมันในการเป็นทางออกที่รวดเร็วและมีประหยัดในการสร้างต้นแบบของวงจรอิเล็กทรอนิกส์มันยังเป็นที่รู้จักกันว่า PCB แบบต้นแบบ หรือแผ่นวงจรแบบต้นแบบ.

รูปแบบ PCB Assembly เป็น PCB 2 ชั้น ซึ่งหมายความว่ามันมี 2 ชั้นของวัสดุที่นําไฟแยกกันด้วยชั้นกันการออกแบบนี้เหมาะสําหรับวงจรอิเล็กทรอนิกส์ที่เรียบง่ายและช่วยลดต้นทุนรวมของผลิตภัณฑ์.

กระบวนการผลิต PCB Prototype Assembly มีหลายขั้นตอน เช่น การออกแบบ, การพิมพ์, การฉลาก, การผสมและการทดสอบขั้นตอนแรกคือการออกแบบการวางแผน PCB โดยใช้โปรแกรมการออกแบบด้วยคอมพิวเตอร์ (CAD)แผนผังนี้ถูกพิมพ์บนวัสดุ FR4 โดยใช้เครื่องพิมพ์พิเศษ

จากนั้นชั้นที่นําไฟจะถูกหักลงบน PCB โดยใช้กระบวนการเคมี และทิ้งรอยวงจรที่ต้องการไว้และแล้ว PCB ถูกเคลือบด้วยชั้นบางของหน้ากาก solder เพื่อปกป้องมันจากการกัด.

เมื่อกระบวนการผลิต PCB จบแล้ว ขั้นตอนต่อไปคือการประกอบส่วนประกอบบนบอร์ด กระบวนการนี้เป็นที่รู้จักในชื่อ PCB Assembly Manufacturingและมันเกี่ยวข้องกับการวางส่วนประกอบอิเล็กทรอนิกส์บน PCB และผสมมันลงในที่.

องค์ประกอบที่ใช้ในการประกอบ PCB แบบต้นแบบมักจะเป็นอุปกรณ์ติดตั้งบนพื้นผิว (SMDs) ที่เล็กและคอมแพคต์กว่าองค์ประกอบรูผ่านนี่ทําให้ความหนาแน่นขององค์ประกอบบน PCB มากกว่าและลดขนาดของสินค้าทั้งหมด.

กระบวนการผลิต PCB Assembly เริ่มต้นด้วยการเตรียมองค์ประกอบ โดยมีการจัดลําดับ, นับ, และตรวจสอบความบกพร่องใด ๆกระบวนการประกอบการเริ่มต้นกับผสม solder ถูกนําไปใช้กับ PCB, จากนั้นการวางส่วนประกอบโดยใช้อุปกรณ์อัตโนมัติ

เมื่อส่วนประกอบทั้งหมดอยู่ในที่แล้ว PCB จะถูกทําความร้อน ทําให้ผสมผสมหลอมละลายและสร้างพันธะระหว่างส่วนประกอบและบอร์ด หลังจากที่เย็น PCB จะตรวจสอบความบกพร่องและการปรับปรุงที่จําเป็นใด ๆ ถูกทําเพื่อรับรองคุณภาพของสินค้า.

การควบคุมคุณภาพเป็นด้านสําคัญของการผลิต PCB Assembly PCB ถูกตรวจสอบในช่วงต่างๆ ของกระบวนการเพื่อให้แน่ใจว่ามันตอบสนองกับมาตรฐานและรายละเอียดที่ต้องการรวมถึงการตรวจสอบการวางส่วนประกอบที่ถูกต้อง, การผสมท่อนที่เหมาะสม และการทดสอบการทํางาน

ขั้นตอนสุดท้ายในการควบคุมคุณภาพคือการทดสอบ PCB ที่ประกอบกัน ซึ่งเกี่ยวข้องกับการใช้พลังงานต่อวงจรและตรวจสอบความล้มเหลวหรือความผิดปกติใด ๆปัญหาใด ๆ ที่พบในระหว่างการทดสอบถูกแก้, และ PCB ถูกทดสอบอีกครั้ง จนกว่ามันจะตอบสนองมาตรฐานที่ต้องการ

การทดสอบ PCB Assembly เป็นขั้นตอนที่สําคัญในกระบวนการผลิต เนื่องจากมันรับประกันความสามารถในการทํางานและความน่าเชื่อถือของสินค้า มีวิธีการทดสอบที่แตกต่างกันที่ใช้ เช่น การทดสอบในวงจรการทดสอบการทํางานและการทดลองเครื่องบินสํารวจ เพื่อยกชื่อเพียงไม่กี่ตัว

การทดสอบในวงจรรวมถึงการตรวจสอบการเชื่อมต่อไฟฟ้าและการทํางานขององค์ประกอบแต่ละชิ้นบน PCB.การทดสอบเครื่องสํารวจบินใช้เครื่องจักรพิเศษเพื่อทดสอบความต่อเนื่องทางไฟฟ้าและความบกพร่องใน PCB.

การประกอบ PCB แบบต้นแบบ เป็นผลิตภัณฑ์ที่จําเป็นในอุตสาหกรรมอิเล็กทรอนิกส์ ซึ่งมีบทบาทสําคัญในการพัฒนาและทดสอบผลิตภัณฑ์อิเล็กทรอนิกส์ใหม่กระบวนการประกอบที่ประสิทธิภาพ, และมาตรการควบคุมคุณภาพอย่างเข้มงวดทําให้มันเป็นทางออกที่น่าเชื่อถือและมีประหยัดในการสร้างต้นแบบของวงจรอิเล็กทรอนิกส์

ลักษณะ:

• ชื่อสินค้า: รุ่นแรกของ PCB
• ขั้นต่ําความกว้างเส้น/พื้นที่: 0.1mm/0.1mm
• นิ้ววงแหวน: 0.1 มิลลิเมตร
• ขนาด PCB: 100mm*100mm
• ขนาดหลุม: 0.2mm
• ความหนา PCB: 1.6 มิลลิเมตร
• การผลิตต้นแบบ PCB
• การประกอบต้นแบบ PCB ที่มีคุณภาพสูง
• ระยะเวลาในการตอบสนองเร็ว

ปริมาตรเทคนิค:

การใช้งาน:

ยินดีต้อนรับสู่ JIETENG สถานที่หนึ่งของคุณสําหรับบริการประกอบวงจรพิมพ์ (PCA) คุณภาพสูงเรามุ่งมั่นที่จะให้สินค้าคุณที่มีคุณภาพสูงสุด ที่ตอบสนองความต้องการเฉพาะเจาะจงของคุณ และเกินความคาดหวังของคุณ.

บอร์ดวงจร PCB ของเราเป็นบอร์ด 2 ชั้น ผลิตในประเทศจีน ด้วยน้ําหนักทองแดง 1 oz มีวงแหวนวงกลมขั้นต่ํา 0.1 มม ทําให้มันสมบูรณ์แบบสําหรับการใช้งานความหนาแน่นสูงด้วยการเสร็จผิวของ HASL และสีผ้าไหมสีขาวบอร์ดนี้ไม่เพียงแค่ดูสวย แต่ยังมีความทนทานและความน่าเชื่อถือที่ดี

การประกอบ PCB แบบต้นแบบของเราเหมาะสําหรับการใช้งานที่หลากหลาย

• อิเล็กทรอนิกส์ผู้บริโภค
• อุปกรณ์อุตสาหกรรม
• อุปกรณ์การแพทย์
• อิเล็กทรอนิกส์รถยนต์
• การโทรคมนาคม

ไม่ว่าคุณต้องการ PCB ที่กําหนดเอง สําหรับโครงการเล็ก ๆ หรือการผลิตขนาดใหญ่ บริการประกอบ PCB ของเรามีคุณครอบคลุมเรามีความเชี่ยวชาญและทรัพยากรในการจัดการโครงการขนาดและความซับซ้อนใด ๆ.

การเลือก JIETENG สําหรับความต้องการการประกอบพานพิมพ์ของคุณมีประโยชน์มากมาย, รวมถึง:

• สินค้าที่มีคุณภาพสูงในราคาที่แข่งขัน
• ระยะเวลาในการตอบสนองที่รวดเร็ว
• กระบวนการควบคุมคุณภาพที่เข้มงวด
• อุปกรณ์และเทคโนโลยีที่ทันสมัย
• ทีมงานที่มีประสบการณ์และมีความสามารถ
• การแก้ไขแบบยืดหยุ่นและตามความต้องการ

เราเข้าใจความสําคัญของเวลาและค่าใช้จ่ายในโลกธุรกิจที่วิ่งวิ่งอย่างรวดเร็วของวันนี้และเราพยายามที่จะนําเสนอการแก้ไขที่มีประสิทธิภาพและประหยัดสําหรับลูกค้าของเรา.

ที่ JIETENG เรามุ่งมั่นในการจัดส่งบริการประกอบวงจรพิมพ์ที่มีคุณภาพสูง น่าเชื่อถือ และมีประหยัดความมุ่งมั่นของเราต่อความพึงพอใจของลูกค้าและการปรับปรุงอย่างต่อเนื่อง ทําให้เราเป็นตัวเลือกที่นิยมสําหรับลูกค้าหลายคนทั่วโลก.

เชื่อใจเราสําหรับความต้องการการประกอบ PCB ของคุณทั้งหมดและประสบการณ์ความแตกต่างในคุณภาพและบริการ ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบอร์ดวงจร PCB ของเราและสินค้าและบริการอื่น ๆเราหวังที่จะทํางานร่วมกับคุณ และช่วยให้คุณนําความคิดของคุณมาสู่ชีวิต!

การปรับแต่ง:

ชื่อแบรนด์: JIETENG

เลขรุ่น: บอร์ดวงจร PCB

สถานที่กําเนิด: จีน

ขนาดหลุม: 0.2mm

ขั้นต่ํา สะพานหน้ากากสลัด: 0.1 มิลลิเมตร

ชื่อสินค้า: รุ่นแรกของ PCB

สีผ้าไหม: ขาว

วัสดุ PCB: FR4

การผลิต PCB Assembly - JIETENG ให้บริการ PCB Assembly Manufacturing คุณภาพสูงสําหรับความต้องการที่กําหนดเองของเราการผลิต PCB, และการประกอบการพิมพ์บอร์ดวงจร. มั่นใจ JIETENG สําหรับความต้องการการประกอบการพิมพ์บอร์ดทั้งหมดของคุณ

การบรรจุและการขนส่ง

รุ่นแรกของ PCB ของเราถูกบรรจุอย่างรอบคอบ เพื่อให้การจัดส่งที่ปลอดภัยและปลอดภัยให้กับลูกค้าของเราด้วยการระวังเพิ่มเติมสําหรับองค์ประกอบที่เปราะบาง.

การจัดตั้งครั้งแรกถูกวางในถุงกันสแตตติก เพื่อปกป้องอิเล็กทรอนิกส์จากความเสียหายที่อาจเกิดจากไฟฟ้าสแตตติกจากนั้น มัน จะ ถูก วาง ใน กล่อง กระดาษ ที่ แข็งแกร่ง และ มี ผ้า ใส่ ไว้ ให้ เต็ม เพื่อ ป้องกัน การ ขยับ ระหว่าง การ ขน.

สําหรับการป้องกันเพิ่มเติม, บุบบบอลล็อปหรือฟองสามารถใช้เพื่อรักษาความมั่นคงของการประกอบมากขึ้น. ในบางกรณี, การใส่ฟองที่กําหนดเองสามารถใช้เพื่อเข้ากับขนาดเฉพาะของการประกอบ.

เมื่อชุดถูกบรรจุแล้ว มันถูกติดป้ายด้วยข้อมูลการจัดส่งที่จําเป็น รวมถึงชื่อและที่อยู่ของผู้รับ และมีหมายเลขติดตามให้เพื่อการติดตามของพัสดุได้ง่าย

เรานําเสนอทางเลือกการจัดส่งต่างๆ เพื่อรองรับความต้องการของลูกค้าของเรา รวมถึงการจัดส่งแบบมาตรฐานและเร่งทีมงานของเราทํางานอย่างใกล้ชิดกับผู้ขนส่งเรือที่เชื่อถือได้ เพื่อให้แน่ใจว่าการจัดส่งของชุมนุมของเราจะทันเวลาและมีประสิทธิภาพ.

ที่ Prototype PCB Assembly เราภูมิใจมากในกระบวนการบรรจุและส่งของของเรา เพื่อให้ลูกค้าของเราได้รับงานประกอบของตัวเองในสภาพดีที่สุดติดต่อเราในวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการของเราและวิธีที่เราสามารถช่วยกับ PCB การประกอบความต้องการของคุณ.
