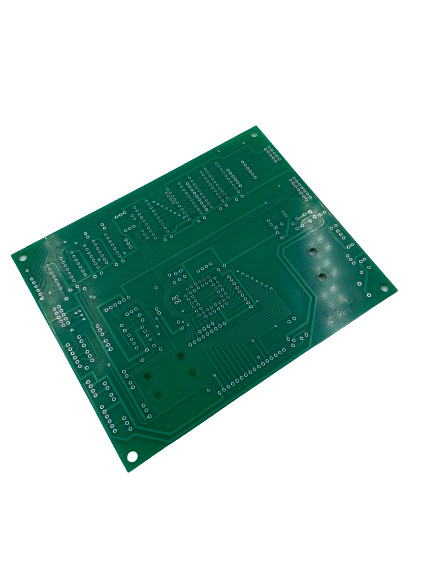

0.1 มิลลิเมตร/0.1 มิลลิเมตร พิมพ์แผ่นวงจรผสมด้วยหนาทองแดง 1 ออนซ์

คําอธิบายสินค้า:

PCB SMT Assembly เป็นชุดผสมผิวที่ติดตั้งสําหรับการผสมผสมที่ออกแบบสําหรับการผลิตอุตสาหกรรมมันเป็นการแก้ไขการผสมแผ่นวงจรพิมพ์ 2 ชั้นที่เหมาะสมสําหรับองค์ประกอบอิเล็กทรอนิกส์ที่มี pitch ของ 0.5 มิลลิเมตร การใช้วัสดุ FR-4 คุณภาพสูง และความหนาของทองแดง 1 ออนซ์ ทําให้มันเป็นตัวเลือกที่น่าเชื่อถือและมีประสิทธิภาพสําหรับการใช้งานอิเล็กทรอนิกส์ต่างๆ

PCB SMT Assembly เป็นประเภทของการประกอบอุปกรณ์ติดตั้งบนพื้นผิวที่ใช้กันทั่วไปในกระบวนการผลิตอุตสาหกรรมมันถูกออกแบบมาเพื่อให้บริการที่คอมแพคต์และมีประสิทธิภาพทําให้มันเหมาะสําหรับการใช้งานที่หลากหลาย

PCB SMT Assembly มีความหนาของทองแดง 1 oz ทําให้มันเป็นตัวเลือกที่แข็งแกร่งและทนทานสําหรับการใช้งานอิเล็กทรอนิกส์การ ใช้ ทองแดง ที่ มี คุณภาพ ดี ช่วย ให้ มี การ ควบคุม และ การ ขยาย ความ ร้อน ให้ ดี ขึ้นทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูง

PCB SMT Assembly ผลิตจาก FR-4 วัสดุที่มีคุณภาพสูงที่รู้จักด้วยคุณสมบัติดีเอเล็คทริกที่ดีและความแข็งแรงทางกลวัสดุนี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์สําหรับความทนทานความร้อนสูงทําให้มันเป็นทางเลือกที่น่าเชื่อถือสําหรับการประกอบ PCB

PCB SMT Assembly เป็นบอร์ดวงจรพิมพ์ 2 ชั้น ซึ่งเป็นทางออกที่กระชับและมีประสิทธิภาพสําหรับองค์ประกอบอิเล็กทรอนิกส์การใช้การออกแบบ 2 ชั้น ทําให้การจัดเส้นทางและการวางส่วนประกอบที่ดีขึ้นผลลัพธ์คือการประกอบ PCB ที่คอมแพคต์และน่าเชื่อถือมากขึ้น

PCB SMT Assembly ได้ถูกออกแบบมาเพื่อรองรับส่วนประกอบอิเล็กทรอนิกส์ที่มีความกว้าง 0.5mmนี้ทําให้มันเหมาะสมสําหรับหลากหลายอุปกรณ์อิเล็กทรอนิกส์และรับประกันการจัดตั้งที่แม่นยําและแม่นยําของส่วนประกอบสําหรับผลงานที่ดีที่สุด.

PCB SMT Assembly เป็นเครื่องเชื่อมผิวที่มีคุณภาพสูง ที่นําเสนอทางออกที่น่าเชื่อถือและมีประสิทธิภาพ สําหรับองค์ประกอบอิเล็กทรอนิกส์ ด้วยการออกแบบ 2 ชั้น ความหนาทองแดง 1 ozและการใช้วัสดุ FR-4เป็นตัวเลือกที่เหมาะสมสําหรับกระบวนการผลิตอุตสาหกรรม ทําให้มันเป็นองค์ประกอบที่สําคัญในอุตสาหกรรมอิเล็กทรอนิกส์

ลักษณะ:

• ชื่อสินค้า: PCB SMT Assembly
• การประกอบการผสมผิว
• ชั้น PCB: 2 ชั้น
• หน้ากากผสมสี: สีเขียว
• ประเภทการทดสอบ: การทดสอบเครื่องบิน
• ขนาดหลุม: 0.2 มิลลิเมตร
• สีผ้าไหม: ขาว

ปริมาตรเทคนิค:

การใช้งาน:

ชื่อแบรนด์: JIETENG
เลขรุ่น: บอร์ดวงจร PCB
สถานที่กําเนิด: จีน
สีผ้าไหม: ขาว
วัสดุ PCB: FR-4
ประเภทการทดสอบ: การทดสอบเครื่องบิน
ขนาด PCB: 100mm*100mm
ขั้นต่ํา ความกว้างเส้น/พื้นที่: 0.1mm/0.1mm

คําแนะนํา:PCB SMT Assembly คือกระบวนการประกอบองค์ประกอบอิเล็กทรอนิกส์บนพับแผงวงจร (PCB) โดยใช้เทคโนโลยีการติดตั้งผิว (SMT)กระบวนการนี้เกี่ยวข้องกับการติดตั้งส่วนประกอบอิเล็กทรอนิกส์โดยตรงกับพื้นผิวของ PCBการประกอบ PCB SMT เป็นขั้นตอนที่จําเป็นในการผลิตอุปกรณ์อิเล็กทรอนิกส์ต่างๆ รวมถึงสมาร์ทโฟน คอมพิวเตอร์และอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ. JIETENG เป็นผู้ผลิต PCB SMT ประชุมชั้นนําในประเทศจีน, ให้ผลิตภัณฑ์ที่มีคุณภาพสูงเพื่อตอบสนองความต้องการของอุตสาหกรรมอิเล็กทรอนิกส์.

PCB SMT Assembly ถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่าง ๆ รวมถึงอุตสาหกรรมรถยนต์, การบินอากาศ, อิเล็กทรอนิกส์ผู้บริโภค, การโทรคมนาคมและการแพทย์มันเป็นกระบวนการที่สําคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์การใช้เทคโนโลยี SMT ในกระบวนการการประกอบทําให้สามารถผลิตอุปกรณ์ขนาดเล็ก, น้ําหนักเบาและมีประสิทธิภาพมากขึ้น

PCB SMT Assembly ใช้ในอุปกรณ์อิเล็กทรอนิกส์หลายประเภท เช่น สมาร์ทโฟน, โน๊ตพ์, แท็บเล็ต, อุปกรณ์ GPS และอุปกรณ์การแพทย์กระบวนการประกอบ SMT ติดจิปผสมผสานกันของอิเล็กทรอนิกส์ และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ กับ PCB เพื่อสร้างอุปกรณ์ที่กระชับและใช้งานได้การประกอบ SMT ใช้ในการผลิตหน่วยควบคุมอิเล็กทรอนิกส์, เซ็นเซอร์ และส่วนประกอบอื่นๆ ที่จําเป็นสําหรับการทํางานอย่างถูกต้องของรถยนต์ที่ทันสมัย

1. การประกอบอุปกรณ์ติดตั้งบนพื้นผิว:การใช้เทคโนโลยี SMT ในการประกอบทําให้มีองค์ประกอบเล็ก ๆ ที่สามารถติดต่อกับผิวของ PCB ส่งผลให้มีอุปกรณ์ที่คอมพักทัดและมีประสิทธิภาพมากขึ้น

2การประกอบแผ่นวงจรอิเล็กทรอนิกส์:PCB SMT Assembly เป็นขั้นตอนที่สําคัญในการผลิตแผ่นวงจรอิเล็กทรอนิกส์ เพื่อรับประกันการทํางานและความทนทานของอุปกรณ์

3. การประกอบแผ่นวงจรพิมพ์:การประกอบ SMT กําจัดความจําเป็นขององค์ประกอบรูผ่าน ทําให้การผลิตแผ่นวงจรพิมพ์มีประสิทธิภาพและประหยัดมากขึ้น

4วัสดุที่มีคุณภาพสูงJIETENG ใช้ FR-4 เป็นวัสดุ PCB ที่รู้จักกันดีด้วยคุณสมบัติทางอุณหภูมิและไฟฟ้าที่เยี่ยมมาก ทําให้มันเหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์

5การทดสอบแม่นยํา:การทดสอบเครื่องสํารวจบิน (Flying Probe Test) เป็นวิธีการทดสอบที่ไม่ทําลายล้างที่ใช้ในกระบวนการประกอบ PCB SMT เพื่อรับรองการทํางานอย่างถูกต้องขององค์ประกอบอิเล็กทรอนิกส์และระบุความบกพร่องที่เป็นไปได้

6ขนาดเล็ก:ด้วยขนาด PCB ของ 100mm * 100mm และความกว้างเส้น / พื้นที่ขั้นต่ํา 0.1mm / 0.1mm, PCB SMT Assembly ผลิตอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพคต์และมีประสิทธิภาพ

PCB SMT Assembly เป็นกระบวนการที่สําคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ เพื่อให้การทํางานและความทนทานของอุปกรณ์เป็นอย่างดีและการใช้เทคโนโลยี SMT ทําให้มันเป็นผู้ให้บริการที่น่าเชื่อถือของ PCB SMT ประชุมในจีนด้วยขนาดเล็กและกระบวนการการผลิตที่มีประสิทธิภาพ PCB SMT Assembly เป็นทางออกที่คุ้มค่าสําหรับอุตสาหกรรมต่าง ๆ ทําให้มันเป็นองค์ประกอบที่จําเป็นในการพัฒนาเทคโนโลยี

การปรับแต่ง:

ชื่อแบรนด์: JIETENG

เลขรุ่น: บอร์ดวงจร PCB

สถานที่กําเนิด: จีน

ชั้น PCB: 2 ชั้น

หน้ากากผสมสี: สีเขียว

ความหนา PCB: 1.6 มิลลิเมตร

ประเภทการทดสอบ: การทดสอบเครื่องบิน

ปลายผิว: HASL

บริการประกอบ PCB SMT ของเรา ให้บริการประกอบแผ่นวงจรอิเล็กทรอนิกส์ที่มีคุณภาพสูงสุด สําหรับความต้องการที่กําหนดเองเรารับประกันความแม่นยําสูงและกระบวนการผลิตที่ประสิทธิภาพสูงสําหรับ PCB Printed Wiring Assembly ของคุณ. PCB 2 ชั้นของเราถูกผลิตในประเทศจีน โดยใช้วัสดุที่ดีที่สุดและตรงกับมาตรฐานของอุตสาหกรรม. สีหน้ากาก solder ที่ใช้คือสีเขียว, ให้ PCB ของคุณมีลักษณะมืออาชีพและเคลือบความหนาของ PCB ของเราตั้งอยู่ที่ 1.6 มิลลิเมตร สําหรับผลงานที่ดีที่สุด เราดําเนินการทดสอบเครื่องบินอย่างละเอียด เพื่อให้แน่ใจว่าการทํางานและความน่าเชื่อถือของ PCB ของคุณที่ให้ความสามารถในการผสมผสานที่ดีและป้องกันต่อการกัดกร่อน.

ใน JIETENG เราเข้าใจว่าทุกโครงการเป็นเอกลักษณ์และต้องการการปรับปรุงเฉพาะเจาะจง ดังนั้นเราจึงให้บริการหลากหลายตัวเลือกในการปรับปรุงสําหรับบริการ PCB Printed Wiring Assembly ของเราประกอบด้วย:

• การเลือกชั้น PCB (ชั้น 2, 4, 6 หรือมากกว่า)
• ตัวเลือกในการเลือกสีหน้ากากผสม (สีเขียว, สีแดง, สีฟ้า, สีดํา, เป็นต้น)
• ความหนาของ PCB ที่ยืดหยุ่น (ตั้งแต่ 0.2 mm ถึง 3.0 mm)
• ประเภทการทดสอบต่าง ๆ (การทดสอบเครื่องบิน, การทดสอบในวงจร, การทดสอบการทํางาน)
• การทําปลายผิวหลายแบบ (HASL, ENIG, Immersion Silver, OSP ฯลฯ)

ด้วยตัวเลือกที่สามารถปรับแต่งได้ คุณสามารถสร้าง PCB Printed Wiring Assembly ที่ตรงกับรายละเอียดและความต้องการของคุณได้

การเลือก JIETENG สําหรับความต้องการการประกอบ PCB SMT ของคุณหมายถึงการเลือกบริการที่มีคุณภาพสูงและน่าเชื่อถือ ทีมงานผู้เชี่ยวชาญของเรามุ่งมั่นในการส่งผลิตภัณฑ์ที่ดีที่สุดให้กับลูกค้าของเราเราใช้เทคโนโลยีล่าสุด และมีกระบวนการควบคุมคุณภาพที่เข้มงวด เพื่อให้แน่ใจว่ามีระดับความแม่นยําและประสิทธิภาพสูงสุด. ด้วยราคาที่แข่งขันและเวลาในการตอบสนองที่รวดเร็วของเรา, เรารับประกันความพึงพอใจของลูกค้า. มั่นใจ JIETENG สําหรับความต้องการบริการ PCB Printed Wiring Assembly ของคุณทั้งหมด

การสนับสนุนและบริการ:

ที่ PCB SMT Assembly เราภูมิใจในการให้การสนับสนุนทางเทคนิคและบริการที่มีคุณภาพสูงสุดสําหรับลูกค้าของเราทีมงานผู้เชี่ยวชาญของเรามุ่งมั่นในการรับรองความสําเร็จของโครงการประกอบอิเล็กทรอนิกส์ของคุณ.

ทีมงานสนับสนุนทางเทคนิคของเราพร้อมที่จะช่วยคุณกับคําถามหรือความกังวลที่คุณอาจมีเกี่ยวกับกระบวนการประกอบ PCB SMT ของเราจากการออกแบบแรกจนถึงการผลิตสุดท้ายเพื่อช่วยให้คุณได้รับผลลัพธ์ที่ดีที่สุดสําหรับสินค้าอิเล็กทรอนิกส์ของคุณ

บริการสนับสนุนทางเทคนิคของเราประกอบด้วย:

• การตรวจสอบและปรับปรุงการออกแบบ
• การวิเคราะห์ DFM
• การช่วยเหลือในการจัดหาองค์ประกอบ
• การผลิตต้นแบบ
• การทดสอบและตรวจสอบ

นอกจากการสนับสนุนทางเทคนิคของเราแล้ว เรายังให้บริการมากมายเพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา บริการของเราประกอบด้วย:

• การประกอบ PCB
• การประกอบ SMT
• การประกอบรูผ่าน
• การประกอบกล่อง
• การทดสอบการทํางาน
• การควบคุมและประกันคุณภาพ
• การขนส่งและโลจิสติกส์

ทีมงานของเรามุ่งมั่นที่จะนําเสนอวิธีแก้ไขที่มีคุณภาพสูง น่าเชื่อถือและมีประหยัด สําหรับความต้องการการประกอบ PCB SMT ทั้งหมดของคุณติดต่อเราวันนี้ เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการของเรา และวิธีที่เราสามารถช่วยนําสินค้าอิเล็กทรอนิกส์ของคุณสู่ชีวิต.

การบรรจุและการขนส่ง

• ชื่อสินค้า:การประกอบ PCB SMT
• ประเภทบรรจุ:กระเป๋ากันสแตตติก + ถังฟอง + กระเป๋ากล่องภายนอก
• ขนาดบรรจุ:ปรับแต่งตามขนาดสินค้า
• วัสดุบรรจุ:วัสดุกันสแตตติกคุณภาพสูง
• การติดป้ายแพ็คเกจแต่ละชิ้นจะติดป้ายด้วยชื่อสินค้า ปริมาณ และข้อมูลลูกค้า
• หมายเหตุ: ตัวเลือกการบรรจุที่กําหนดเองมีอยู่ตามคําขอ. กรุณาติดต่อเราเพื่อข้อมูลเพิ่มเติม

• วิธีการส่ง:ส่งด่วน ส่งทางอากาศหรือทางทะเล
• ระยะเวลา:2-4 สัปดาห์หลังจากได้รับเงิน
• เงื่อนไขการชําระเงินT/T, PayPal, Western Union เป็นต้น
• เอกสารส่ง:ใบใบเสร็จการค้า รายการบรรจุสินค้า ใบสารบรรจุ/ใบการบิน และเอกสารอื่นๆ ที่ลูกค้าต้องการ
• หมายเหตุ: เราทํางานร่วมกับบริษัทการขนส่งที่น่าเชื่อถือ เพื่อให้แน่ใจว่าการจัดส่งสินค้าของเราจะทันเวลาและปลอดภัย ค่าส่งและภาษีอาจแตกต่างกันขึ้นอยู่กับจุดหมายปลายทางและวิธีการจัดส่ง

FAQ:

• คําถาม: ชื่อแบรนด์ของสินค้านี้คืออะไร?
• ตอบ: ชื่อแบรนด์ของสินค้านี้คือ JIETENG
• คําถาม: เลขรุ่นของสินค้านี้คืออะไร?
• A: เลขรุ่นของสินค้านี้คือ PCB board
• ถาม: สินค้านี้ผลิตอยู่ที่ไหน?
• A: สินค้านี้ถูกผลิตในจีน
• Q: ผลิตภัณฑ์นี้เหมาะสําหรับการประกอบ SMT ไหม?
• A: ใช่ สินค้านี้ถูกออกแบบมาโดยเฉพาะสําหรับการประกอบ SMT
• Q: มีข้อจํากัดขนาดใด ๆ สําหรับแผ่นวงจร PCB ไหม?
• A: ขนาดของบอร์ดวงจร PCB สามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของลูกค้า
• Q: ผลิตภัณฑ์นี้สามารถใช้ได้ทั้งสําหรับการประกอบด้านเดียวและด้านสองหรือไม่?
• A: ใช่, ผลิตภัณฑ์นี้สามารถใช้ได้สําหรับการประกอบ SMT ทั้งด้านเดียวและด้านสอง
