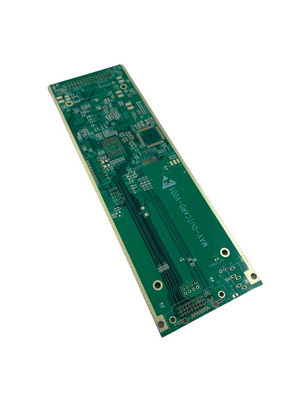

1/2oz-4oz ทองแดงความหนา PCB Board ประชุมด้วยขนาดขุมขั้นต่ํา 0.2 มม.

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xการทดสอบ | AOI, X-Ray, Flying Probe เป็นต้น | สีซิลค์สกรีน | ขาว ดำ เหลือง ฯลฯ |
---|---|---|---|
สีหน้ากากประสาน | สีเขียว สีขาว สีดำ ฯลฯ | Min. นาที. Annular Ring วงแหวน | 3mil |
Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง | 3mil/3มิล | วัสดุ | FR4, อลูมิเนียม, Rogers, ฯลฯ |
ความหนาของทองแดง | 1/2 ออนซ์-4 ออนซ์ | ชื่อสินค้า | การประกอบบอร์ด Pcb |
เน้น | 4 oz ทองแดง PCB บอร์ดการประกอบ,0.2mm หลุม PCB Board การประกอบ,3 มิล Pcb อิเล็กทรอนิกส์การประกอบ |
1/2oz-4oz ทองแดงความหนา PCB การประชุมบอร์ดกับขนาดขุมขั้นต่ํา 0.2 มม สําหรับผลิตภัณฑ์
คําอธิบายสินค้า:
ยินดีต้อนรับสู่บริการ PCB Board Assembly ของเรา! เราเชี่ยวชาญในการให้บริการการประกอบแผ่นวงจรที่มีคุณภาพสูงสําหรับอุตสาหกรรมที่หลากหลายกระบวนการผลิต PCB ที่ทันสมัยของเรา รับประกันการประกอบที่น่าเชื่อถือและมีประสิทธิภาพของบอร์ดวงจรของคุณ.
กระบวนการประกอบแผ่นวงจรของเรา เริ่มต้นด้วยการตรวจสอบอย่างละเอียด ความต้องการการออกแบบของคุณทีมงานผู้เชี่ยวชาญของเราจะทํางานอย่างใกล้ชิดกับคุณ เพื่อให้แน่ใจว่า คุณสมควรและคาดหวังของคุณเราใช้อุปกรณ์และเทคนิคที่ทันสมัยที่สุด เพื่อประกอบแผ่นของคุณ ให้มีมาตรฐานสูงสุด
เรานําเสนอหลากหลายตัวเลือกการเสร็จผิวเพื่อตอบสนองความต้องการเฉพาะเจาะจงของคุณ. การเสร็จผิวที่นิยมที่สุดของเราประกอบด้วย HASL, ENIG, และ OSP.HASL (Hot Air Solder Leveling) เป็นทางเลือกที่คุ้มค่าสําหรับการใช้งานทั่วไปENIG (Electroless Nickel Immersion Gold) เป็นสีทองที่ทนทานกว่าที่ให้ความสามารถในการผสมและความทนทานต่อการกัดกรองที่ดีที่สุด OSP (Organic Solderable Preservative) เป็นสีทองที่ไม่มี鉛ตัวเลือกที่ไม่เป็นอันตรายต่อสิ่งแวดล้อม.
อุปกรณ์ที่ทันสมัยของเราทําให้เราสามารถบรรลุความกว้างเส้นขนาน และพื้นที่ขั้นต่ํา 3 มิล / 3 มิล
เราเข้าใจความสําคัญของการควบคุมคุณภาพ ในการประกอบ PCB นั่นเป็นเหตุผลที่เรานําเสนอตัวเลือกการทดสอบที่หลากหลาย เพื่อรับรองความน่าเชื่อถือของบอร์ดของคุณความสามารถในการทดสอบของเราประกอบด้วย AOI (การตรวจสอบทางแสงอัตโนมัติรังสีเอ็กซ์ และการทดสอบเครื่องบิน
กระบวนการผลิตที่ทันสมัยของเราทําให้เราสามารถบรรลุขนาดรูขั้นต่ํา 0.2 มิลลิเมตร ส่งผลให้แผ่นเล็กและคอมแพคต์มากขึ้น
เรานําเสนอหลากหลายตัวเลือกความหนาของทองแดง จาก 1/2 oz ถึง 4 oz ซึ่งทําให้เราสามารถรองรับการออกแบบและความต้องการที่หลากหลาย
สรุปคือ บริการประกอบแผ่น PCB ของเรามุ่งมั่นที่จะให้การประกอบที่มีคุณภาพสูง มีประสิทธิภาพ และเชื่อถือได้ สําหรับความต้องการของแผ่นวงจรทั้งหมดอุปกรณ์ที่ทันสมัยและมาตรการควบคุมคุณภาพที่เข้มงวด คุณสามารถไว้วางใจเรา ที่จะส่งผลที่ดีเยี่ยมทุกครั้ง
ลักษณะ:
- ชื่อสินค้า: PCB board assembly
- วัสดุ: FR4, อลูมิเนียม, โรเจอร์ส ฯลฯ
- ขั้นต่ํา ความกว้างเส้น / สเปซ: 3 มิล / 3 มิล
- สีผ้าไหม: ขาว ดํา เหลือง เป็นต้น
- การรับประกัน: 1 ปี
- การทดสอบ: AOI, X-Ray, Flying Probe เป็นต้น
- การประชุมคณะกรรมการวงจร
- กระบวนการผลิต PCBA
- การผลิตแผ่นวงจรพิมพ์
ปริมาตรเทคนิค:
ชื่อสินค้า | การประกอบ PCB Board |
---|---|
การผลิต PCB | SMT, ผ่านรู, ผสมผสาน, เป็นต้น |
การผลิตแผ่นวงจรพิมพ์ | 0.2 มม. |
กระบวนการผลิต PCBA | 3 มิล / 3 มิล |
ขั้นต่ํา ขนาดหลุม | สีเขียว สีขาว สีดํา เป็นต้น |
ประเภทการประกอบ | 1 ปี |
ขั้นต่ํา ความกว้างเส้น/พื้นที่ | AOI, X-Ray, Flying Probe เป็นต้น |
สีหน้ากากผสม | ขาว ดํา เหลือง เป็นต้น |
การรับประกัน | HASL, ENIG, OSP เป็นต้น |
การทดสอบ | 1/2 ออนซ์-4 ออนซ์ |
สีผ้าไหม | การประกอบ PCB Board |
ปลายผิว | 3 มิล / 3 มิล |
การใช้งาน:
การประกอบแผ่น PCB เป็นกระบวนการที่จําเป็นในการผลิตอุปกรณ์อิเล็กทรอนิกส์ให้บริการการประกอบ PCB ที่มีคุณภาพสูงสุด สําหรับการใช้งานที่หลากหลาย.
- ชื่อแบรนด์จีเทง
- เลขรุ่น:บอร์ดวงจร PCB
- สถานที่กําเนิด:จีน
- ปลายผิว:HASL, ENIG, OSP เป็นต้น
- ความหนาของทองแดง:1/2 ออนซ์-4 ออนซ์
- ขั้นต่ํา ความกว้างเส้น/พื้นที่:3 มิล / 3 มิล
- สีผ้าไหม:ขาว ดํา เหลือง เป็นต้น
- สีหน้ากากผสมสีเขียว สีขาว สีดํา เป็นต้น
PCB Board Assembly ใช้กันทั่วไปในอุตสาหกรรมต่าง ๆ เช่น อิเล็กทรอนิกส์ผู้บริโภค รถยนต์ การแพทย์ การโทรคมนาคม และอื่น ๆ เป็นกระดูกสันหลังของอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่ให้ความสามารถและความเชื่อมต่อกับองค์ประกอบ.
กระบวนการผลิต PCBA มีหลายขั้นตอน รวมถึงการออกแบบการวางแผน, การพิมพ์วงจรบนบอร์ด, การติดตั้งส่วนประกอบ, การผสมและการทดสอบมันเป็นกระบวนการที่ซับซ้อนและแม่นยํา ที่ต้องการเทคโนโลยีที่ทันสมัย และช่างชํานาญ.
กระบวนการประกอบแผ่นวงจรประกอบด้วยสองชนิดหลัก: เทคโนโลยีการติดตั้งพื้นผิว (SMT) และการประกอบผ่านรู. SMT รวมถึงการวางองค์ประกอบบนพื้นผิวของแผ่น,ขณะที่ Through-Hole Assembly มีส่วนเกี่ยวข้องกับการใส่ส่วนประกอบผ่านรูบนบอร์ดวิธีทั้งสองวิธีถูกใช้สําหรับประเภทส่วนประกอบที่แตกต่างกันและมีข้อดีเฉพาะ
การประกอบต้นแบบเป็นขั้นตอนที่จําเป็นในกระบวนการประกอบแผ่น PCB มันเกี่ยวข้องกับการสร้างแผ่นเล็ก ๆ เพื่อทดสอบและตรวจสอบการออกแบบก่อนที่จะดําเนินการผลิตจํานวนมากJIETENG ให้บริการการประกอบต้นแบบอย่างรวดเร็วและมีประสิทธิภาพ เพื่อช่วยลูกค้าให้ดีที่สุดการออกแบบของพวกเขาและลดเวลาในการตลาด.
จีนเป็นผู้นําระดับโลกในด้านการผลิต PCB แซมบเล็ต ที่นําเสนอผลิตภัณฑ์ที่มีคุณภาพสูง ในราคาที่แข่งขันเป็นคู่หูที่เชื่อถือได้สําหรับลูกค้าที่มองหาบริการ PCB การประกอบที่น่าเชื่อถือในประเทศจีน.
PCB Board Assembly เป็นกระบวนการที่สําคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ และ JIETENG เป็นแบรนด์ที่เชื่อถือได้ ที่ให้บริการ PCBทีมงานที่มีประสบการณ์, และราคาที่แข่งขัน, JIETENG เป็นพันธมิตรที่สมบูรณ์แบบสําหรับความต้องการการประกอบ PCB ของคุณทั้งหมด.
การปรับแต่ง:
ชื่อแบรนด์: JIETENG
เลขรุ่น: บอร์ดวงจร PCB
สถานที่กําเนิด: จีน
ปลายผิว: HASL, ENIG, OSP, ฯลฯ
สีหน้ากากผสม: เขียว ขาว ดํา เป็นต้น
ความหนาของแผ่น: 0.2mm-3.2mm
การทดสอบ: AOI, X-Ray, Flying Probe เป็นต้น
ประเภทการประกอบ: SMT, ผ่านรู, ผสม, ฯลฯ
ใน JIETENG เราเข้าใจว่าแต่ละโครงการเป็นเอกลักษณ์และต้องการความต้องการเฉพาะเจาะจง นั่นเป็นเหตุผลที่เราให้บริการการประกอบแผ่น PCB ที่กําหนดเองเพื่อตอบสนองความต้องการของท่าน
ด้วยประสบการณ์หลายปีในอุตสาหกรรม JIETENG เป็นผู้ผลิต PCB คุณภาพสูงชั้นนําโรงงานผลิตที่ทันสมัยของเราในประเทศจีน มีเทคโนโลยีและเครื่องจักรที่ทันสมัยที่สุด เพื่อผลิต PCB ในหลายประเภทและขนาด.
นอกจากการผลิตแล้ว เรายังให้บริการด้านการประกอบแผ่นวงจรเป็นมืออาชีพทีมงานของเราของเทคนิคและวิศวกรที่มีฝีมือ ใช้อุปกรณ์และเทคนิคที่ทันสมัย เพื่อให้แน่ใจว่าการประกอบ PCBs ของคุณแม่นยําและมีประสิทธิภาพ.
บริการปรับเปลี่ยนของเราทําให้คุณสามารถเลือกจากหลากหลายตัวเลือกสําหรับการประกอบ PCB ของคุณ รวมถึงการเสร็จสิ้นผิว, สีหน้าผาก solder, ความหนาของบอร์ด, วิธีการทดสอบ, และประเภทการประกอบ.เรานําเสนอ HASL, ENIG, OSP, และผิวอื่น ๆ จบ, พร้อมกับสีเขียว, ขาว, สีดํา, และสีหน้ากากผสมอื่น ๆ. บอร์ดของเราสามารถแตกต่างกันจาก 0.2 มิลลิเมตรถึง 3.2 มิลลิเมตรความหนาและสามารถทดสอบโดยใช้ AOI, X-Ray,โซนบิน, และวิธีอื่น ๆ เรายังให้บริการตัวเลือกการประกอบ เช่น SMT, ผ่านรู, ผสมผสาน, และอื่น ๆ
มั่นใจ JIETENG สําหรับความต้องการการประกอบ PCB บอร์ดของคุณทั้งหมด ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการที่กําหนดเองของเราและได้รับอัตราส่วนสําหรับโครงการของคุณ
การสนับสนุนและบริการ:
ขอบคุณสําหรับการเลือกสินค้า PCB Board Assembly ของเรา เรามุ่งมั่นที่จะให้บริการคุณด้วยการสนับสนุนทางเทคนิคและบริการที่มีคุณภาพสูง เพื่อให้แน่ใจว่าการดําเนินงานของโครงการของคุณจะเรียบร้อย
ทีมวิศวกรและเทคนิคที่มีประสบการณ์ของเรา มุ่งมั่นที่จะให้ความช่วยเหลือทางเทคนิคอย่างมืออาชีพเราให้การสนับสนุนที่ครบถ้วน สําหรับปัญหาทางเทคนิคใด ๆ ที่คุณอาจเจอระหว่างกระบวนการประกอบรวมถึง:
- การตรวจสอบและปรับปรุงการออกแบบ
- การเลือกส่วนประกอบและการจัดหา
- การแก้ไขปัญหาในกระบวนการประกอบ
- การทดสอบและควบคุมคุณภาพ
เราเข้าใจว่าทุกโครงการเป็นเอกลักษณ์ และอาจต้องการคําตอบเฉพาะเจาะจงทีมงานของเราพร้อมที่จะทํางานอย่างใกล้ชิดกับคุณ เพื่อเข้าใจความต้องการเฉพาะเจาะจงของคุณ และให้คําตอบที่กําหนดเองเพื่อตอบสนองความต้องการของคุณ.
เรามีขั้นตอนการควบคุมคุณภาพที่เข้มงวด เพื่อรับรองความน่าเชื่อถือและการทํางานของผลิตภัณฑ์ PCB Board Assembly ຂອງພວກເຮົາทุกชุดได้รับการทดสอบและตรวจสอบอย่างละเอียด เพื่อให้แน่ใจว่าพวกเขาตอบสนองทุกรายละเอียดและมาตรฐาน.
เรามุ่งมั่นที่จะส่งสินค้า PCB Board Assembly ของคุณในเวลากระบวนการผลิตที่มีประสิทธิภาพและการจัดการโครงการที่เข้มงวดของเรา ทําให้เราสามารถตอบสนองกําหนดเวลาโครงการของคุณโดยไม่เสียสละคุณภาพ.
เราให้ความสําคัญกับลูกค้าของเรา และจะคอยสนับสนุนคุณตลอดเวลา แม้กระทั่งหลังจากที่กระบวนการประกอบงานเสร็จสิ้นทีมงานบริการหลังการขายของเราพร้อมที่จะช่วยคุณกับปัญหาเทคนิคหรือคําถามที่คุณอาจมี.
ขอบคุณสําหรับการเลือกสินค้า PCB Board Assembly ของเรา เรามุ่งมั่นที่จะให้คุณกับการสนับสนุนทางเทคนิคที่ดีที่สุดและการบริการที่ดีที่สุด หากคุณมีคําถามหรือความกังวลเพิ่มเติมกรุณาไม่ลังเลที่จะติดต่อเรา.
การบรรจุและการขนส่ง
PCB Board Assembly ของเราถูกบรรจุไว้อย่างรอบคอบ เพื่อให้การจัดส่งให้กับลูกค้าของเราปลอดภัยเราใช้วัสดุบรรจุที่มีคุณภาพสูง เพื่อปกป้องส่วนประกอบที่อ่อนแอ และให้แน่ใจว่าสินค้าจะมาถึงในสภาพที่สมบูรณ์แบบ.
การประกอบแผ่น PCB แต่ละแผ่นถูกห่อในถุงกันสแตตติกก่อน เพื่อป้องกันความเสียหายจากไฟฟ้าสแตตติกจากนั้นมันจะถูกวางในกล่องกระดาษแข็งแรง และถูกปิดด้วยกระดาษพับหรือผงกระดาษเพื่อป้องกันการเคลื่อนไหวระหว่างการขนส่ง.
เรายังนําเสนอตัวเลือกการบรรจุที่กําหนดเองสําหรับการสั่งซื้อจํานวนมาก เพื่อให้แน่ใจว่าการจัดส่งที่มีประสิทธิภาพและประหยัดที่สุดสําหรับลูกค้าของเรา
เรานําเสนอทางเลือกการจัดส่งที่หลากหลายเพื่อตอบโจทย์ความต้องการของลูกค้าของเรา วิธีการจัดส่งมาตรฐานของเราคือผ่านผู้ขนส่งที่เชื่อถือได้ เช่น UPS, FedEx หรือ DHLเรายังนําเสนอการจัดส่งที่เร่งด่วนสําหรับคําสั่งด่วน.
สําหรับการสั่งซื้อระหว่างประเทศ เราปฏิบัติตามกฎหมายการคลังทั้งหมดอย่างละเอียด และจัดทําเอกสารที่จําเป็นทั้งหมด เพื่อให้การจัดส่งเรียบร้อย
เรายังให้ข้อมูลการติดตามสําหรับการสั่งซื้อทั้งหมด เพื่อให้ลูกค้าของเราสามารถติดตามความก้าวหน้าของการจัดส่งของพวกเขาได้
ที่ PCB Board Assembly เราพยายามที่จะให้บริการการจัดส่งที่มีประสิทธิภาพและน่าเชื่อถือ เพื่อให้ลูกค้าของเราได้รับสินค้าของพวกเขาในเวลาและอย่างปลอดภัย
FAQ:
- คําถาม: ชื่อแบรนด์ของสินค้านี้คืออะไร?
A: ชื่อแบรนด์คือ JIETENG - คําถาม: เลขรุ่นของสินค้านี้คืออะไร?
ตอบ: เลขรุ่นคือ PCB board - ถาม: ผลิตภัณฑ์นี้อยู่ที่ไหน?
ตอบ: สินค้านี้ถูกผลิตในจีน - Q: วัสดุอะไรที่ใช้ในสินค้านี้?
ตอบ: สินค้านี้ทําจากวัสดุที่มีคุณภาพสูง รวมถึงแผ่นวงจรพิมพ์ (PCB) องค์ประกอบอิเล็กทรอนิกส์และเครื่องผสม - ถาม: สินค้านี้เหมาะสําหรับโครงการ DIY ไหม?
ตอบ: ครับ สินค้านี้เหมาะสําหรับโครงการมืออาชีพและ DIY
