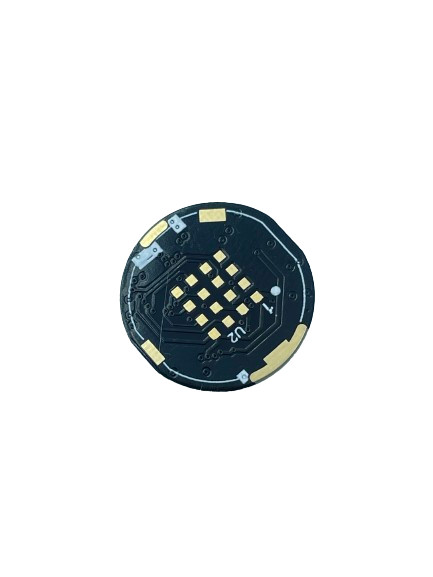

บอร์ดวงจร PCB แบบมืออาชีพและสามารถปรับแต่งได้ บอร์ดหลายชั้นแบบเดียวและสองด้าน

Place of Origin China
ชื่อแบรนด์ JIETENG
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ โปร่ง
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทำการ
เงื่อนไขการชำระเงิน โปร่ง
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
สีหน้ากากประสาน สีดํา แหวนวงแหวนขั้นต่ำ 0.1มม
ปลายผิว แฮส ขนาด PCB 100มม.*100มม
สะพานหน้ากากประสานขั้นต่ำ 0.1มม ความกว้างบรรทัดขั้นต่ำ / ช่องว่าง 0.1มม./0.1มม
ชื่อสินค้า การประกอบ PCB ต้นแบบ ความหนาของ PCB 1.6มม
เน้น

บอร์ดวงจร PCB หลายชั้น

,

บอร์ดวงจร PCB แบบมืออาชีพ

,

บอร์ดวงจร PCB ที่สามารถปรับแต่งได้

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

Prototype PCB Assembly เป็นบริการประกอบพานพิมพ์และการผลิตพาน PCB ที่มีคุณภาพสูง ซึ่งเชี่ยวชาญในการผลิตพานพิมพ์การประกอบ PCB แบบต้นแบบให้ขนาดรูขั้นต่ํา 0.2 มิลลิเมตรและแหวนวงกลมขั้นต่ํา 0.1 มิลลิเมตรบน PCB 2 ชั้น. มันใช้การทดสอบ Flying Probe ที่มีความทันสมัยในการทดสอบสินค้าเพื่อความแม่นยําและความน่าเชื่อถือสูงสุด. ด้วยมาตรฐานการผลิตที่สูงสุดการประกอบ PCB แบบต้นแบบ รับประกันผลิตภัณฑ์ที่มีคุณภาพที่ดีที่สุดที่ตอบสนองความต้องการของลูกค้าลูกค้าสามารถไว้วางใจในคุณภาพและความน่าเชื่อถือของ PCB ประชุมต้นแบบสําหรับการประชุมบอร์ดพิมพ์และ PCB ประชุมการผลิตความต้องการของพวกเขา

ลักษณะ:

  • ชื่อสินค้า: รุ่นแรกของ PCB
  • การผลิต PCB และ PCB
  • วัสดุ PCB: FR4
  • ความหนา PCB: 1.6 มิลลิเมตร
  • สีผ้าไหม: ขาว
  • ขั้นต่ํา สะพานหน้ากากสลัด: 0.1 มิลลิเมตร
  • ขั้นต่ําความกว้างเส้น/พื้นที่: 0.1mm/0.1mm
  • บริการผลิต PCB แบบต้นแบบ

ปริมาตรเทคนิค:

ชื่อสินค้า ปริมาตร
รุ่นแรกของ PCB ปลายผิว: HASL
การผลิต PCB แบบแรก นิ้ววงแหวน: 0.1 มิลลิเมตร
การผลิต PCB ขั้นต่ํา สะพานหน้ากากสลัด: 0.1 มิลลิเมตร
บริการประกอบวงจรพิมพ์ สีผ้าไหม: ขาว
ขนาด PCB: 100mm*100mm
วิธีการทดสอบ: การทดสอบเครื่องบิน
วัสดุ PCB: FR4
น้ําหนักทองแดง: 1 oz
ชั้น PCB: 2 ชั้น

การใช้งาน:

JIETENG Prototype PCB Assembly ถูกใช้อย่างแพร่หลายในการใช้งานที่ซับซ้อนและระดับสูง รวมทั้งในการพัฒนาสินค้าและเทคโนโลยีใหม่เนื่องจากการทํางานที่ดีที่สุดในการประกอบวงจรพิมพ์โดยเฉพาะเจาะจง มันมีลักษณะตามชื่อแบรนด์, เลขรุ่น, สถานที่กําเนิด, ขนาดรูขั้นต่ํา, สีผ้าไหมสีขาว, ขนาด PCB, และความหนา PCB

การประกอบ PCB แบบต้นแบบที่มีคุณภาพสูงนี้ ให้บริการกับหลากหลายวิธีในการประกอบแผ่นพิมพ์รวมถึงการสร้างต้นแบบและทดสอบสินค้าใหม่. มีขนาดรูขั้นต่ํา 0.2 มม. และขนาด PCB คือ 100 มม * 100 มม. ความหนา 1.6 มม. สีผ้าไหมเป็นสีขาวเพื่อดูเป็นมืออาชีพมากขึ้น

เครื่องประกอบ PCB แบบแรกของเรา เหมาะสําหรับการใช้งานที่ทันสมัย เช่น ระบบควบคุมอุตสาหกรรม อิเล็กทรอนิกส์รถยนต์ อุปกรณ์การแพทย์ เครื่องบินอวกาศ และผลิตภัณฑ์ระดับสูงอื่นๆคุณภาพสูงสุดของผลิตภัณฑ์ของเราทําให้มันสามารถใช้ได้ในหลากหลายการใช้งาน.

ใน JIETENG เราพยายามที่จะให้ลูกค้าของเรา ด้วยการแก้ไขการประกอบพับบอร์ดที่ดีที่สุดการประกอบ PCB แบบต้นแบบของเราถูกออกแบบมาเพื่อตอบสนองมาตรฐานสูงสุดและให้ผลงานที่ดีที่สุดเรามุ่งมั่นที่จะนําเสนอผลิตภัณฑ์ที่มีคุณภาพสูงสุดในราคาที่แข่งขัน

การปรับแต่ง:

JIETENG รับผลิต PCB ประกอบแบบจําเพาะ

JIETENG มีความเชี่ยวชาญในการให้บริการการประกอบแผ่นวงจรพิมพ์แบบต้นแบบที่กําหนดเอง ด้วยมาตรฐานคุณภาพสูงสุดและราคาที่แข่งขันบริการการประกอบ PCB ของเรารวมถึง PCB การผลิตต้นแบบการประกอบวงจรพิมพ์ การวางส่วนประกอบ การผสมและการทดสอบเราได้รับการบริการอุตสาหกรรมในช่วง 5 ปีที่ผ่านมา และได้สร้างชื่อเสียงที่ดีเยี่ยมในการให้บริการที่น่าเชื่อถือและทันเวลาให้กับลูกค้าของเรา.

ลักษณะการประกอบ PCB แบบแรกของเรา:

  • ชื่อแบรนด์: JIETENG
  • เลขรุ่น: บอร์ดวงจร PCB
  • สถานที่กําเนิด: จีน
  • ชั้น PCB: 2 ชั้น
  • สีผ้าไหม: ขาว
  • วัสดุ PCB: FR4
  • ปลายผิว: HASL
  • หน้ากากผสมสี: สีดํา

เราปรารถนาที่จะทํางานร่วมกับคุณเพื่อพัฒนาวิธีแก้ไข PCB ประกอบการเป็นต้นแบบที่สมบูรณ์แบบสําหรับธุรกิจของคุณ ติดต่อเราวันนี้เพื่อเริ่มต้นในโครงการ PCB ประกอบการเป็นต้นแบบของคุณ

การสนับสนุนและบริการ:

การสนับสนุนและบริการทางเทคนิค

เราให้การสนับสนุนทางเทคนิคและบริการที่ครบวงจร สําหรับผลิตภัณฑ์ประกอบ PCB แบบต้นแบบของเราทีมวิศวกรและเทคนิคที่มีประสบการณ์สูงของเราพร้อมที่จะให้คําปรึกษาและคําแนะนําทางเทคนิค เพื่อให้แน่ใจว่าคุณได้รับผลิตภัณฑ์ของคุณให้มากที่สุด.

เรามีความรู้อย่างละเอียดของสินค้าและสามารถให้คําแนะนําอย่างละเอียดเกี่ยวกับวิธีการตั้งและใช้งานสินค้า เรายังสามารถให้บริการแก้ไขปัญหาและซ่อมแซมถ้าเกิดมีปัญหาทีมงานของเรายังพร้อมที่จะตอบคําถามใด ๆ ที่คุณอาจมีเกี่ยวกับผลิตภัณฑ์และการใช้ของมัน

เราเข้าใจความสําคัญของการให้บริการลูกค้าของเราที่ดีที่สุด และมุ่งมั่นที่จะทําให้คุณได้รับผลประโยชน์สูงสุดจากสินค้าของคุณหากคุณมีคําถามหรือต้องการความช่วยเหลือเพิ่มเติมกรุณาไม่ลังเลที่จะติดต่อเรา

การบรรจุและการขนส่ง

การบรรจุและการจัดส่งสําหรับการประกอบ PCB แบบแรก

ตัวอย่างของ PCB กลมถูกบรรจุและส่งไปตามมาตรฐานของอุตสาหกรรม โดยใช้วิธีต่อไปนี้

  • กล่องกระบอกและหมอนอากาศ เพื่อป้องกัน PCB จากการกระแทกระหว่างการขนส่ง
  • กระเป๋ากันสติก เพื่อปกป้องส่วนประกอบจากความเสียหายจาก ESD
  • กล่องกระดาษแข็งแรง ปิดด้วยเทปบรรจุ เพื่อให้มีโครงสร้างที่สมบูรณ์แบบและความอ่อนแอ
  • ถุงพลาสติกปิดด้วยความร้อน เพื่อป้องกันความชื้น
  • ใส่ฟอง เพื่อให้มีความอ่อนแอเพิ่มเติม

ผลิตภัณฑ์ถูกส่งโดยใช้บริการส่งสื่อที่มีชื่อเสียง เพื่อให้การจัดส่งที่ปลอดภัยและทันเวลาให้กับลูกค้า

FAQ:

รุ่นแรกของ PCB

Q: ชื่อแบรนด์ของ PCB Prototype Assembly คืออะไร?

A: ชื่อแบรนด์ของ PCB Prototype Assembly คือ JIETENG

Q: เลขรุ่นของ PCB Prototype Assembly คืออะไร?

A: เลขรุ่นของ Prototype PCB Assembly คือแผ่นวงจร PCB

คําถาม: สถานที่กําเนิดของ PCB Prototype Assembly คืออะไร?

A: สถานที่กําเนิดของ PCB Prototype Assembly คือประเทศจีน

Q: วัสดุอะไรที่ใช้ในการประกอบ PCB แบบแรก?

A: วัสดุที่ใช้ในการประกอบ PCB แบบแรกขึ้นอยู่กับความต้องการเฉพาะของลูกค้า

Q: ใช้เวลาเท่าไหร่ในการเสร็จสิ้นการประกอบ PCB แบบแรก?

ตอบ: ระยะเวลาของการประกอบ PCB แบบแรกขึ้นอยู่กับความซับซ้อนของการออกแบบและปริมาณของคําสั่ง
