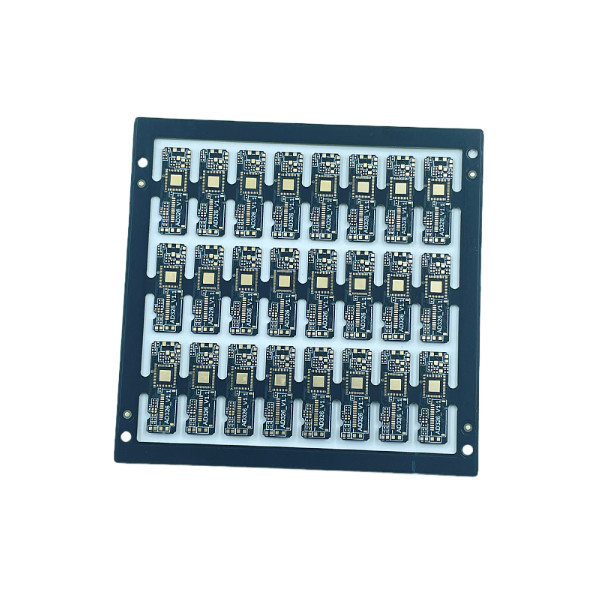

6 ชั้น การผลิตแผ่นวงจร Immersion Gold Process ความหนาของทองแดง 2OZ

Place of Origin China
ชื่อแบรนด์ JIETENG
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ โปร่ง
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทำการ
เงื่อนไขการชำระเงิน โปร่ง
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ความหนาของบอร์ด 0.4 มิลลิเมตร-4.0 มิลลิเมตร การวางส่วนประกอบ ±0.02มม
ปลายผิว HASL, ENIG, OSP, Immersion Gold เป็นต้น ประเภทส่วนประกอบ BGA, QFN, SOP, PLCC, SOIC เป็นต้น
สนามส่วนประกอบ 0.2mm-5.0mm กระบวนการผลิต เทคโนโลยีการติดตั้งพื้นผิว (SMT)
เวลานำ 7-10 วัน ชื่อสินค้า บริการประกอบ SMT
เน้น

บริการประกอบ SMT ชั้น 6

,

2OZ SMT บริการประกอบ

,

บอร์ดวงจร 6 ชั้น 5.0 มิลลิเมตร

ฝากข้อความ
รายละเอียดสินค้า

คําอธิบายสินค้า:

บริการประกอบ SMT เป็นกระบวนการผลิตระดับสูงที่ให้บริการการประกอบเทคโนโลยีการติดตั้งพื้นที่ด้วยความแม่นยํามันมีส่วนประกอบที่ครบวงจร เช่นส่วนประกอบที่ไม่ทํางานและส่วนประกอบที่ทํางานด้วยความแม่นยํา ±0.02mm สําหรับประเภทส่วนประกอบต่างๆ เช่น BGA, QFN, SOP, PLCC, SOIC ฯลฯ

บริการมีอุปกรณ์ที่ทันสมัยและคนงานที่มีฝีมือดี เพื่อให้บริการการประกอบ SMT ที่มีคุณภาพสําหรับลูกค้ามันสัญญากับการให้บริการกระบวนการประกอบการที่มีคุณภาพสูงกับบริการที่น่าเชื่อถือและมีประสิทธิภาพทีมผู้เชี่ยวชาญมีประสบการณ์ในทุกด้านของการประกอบ SMT และสามารถให้ความช่วยเหลือในทุกขั้นตอนของกระบวนการ

บริการประกอบ SMT ตั้งใจให้บริการและสิ่งอํานวยความสะดวกในการประกอบพื้นที่ที่ดีที่สุดให้กับลูกค้ามันยังให้บริการบํารุงรักษาเพื่อรับรองคุณภาพและความน่าเชื่อถือของกระบวนการประกอบบริการนี้เน้นการนําเสนอการแก้ไขที่มีคุณภาพ น่าเชื่อถือและมีประหยัดให้กับลูกค้า

บริการประกอบ SMT เป็นทางเลือกที่สมบูรณ์แบบสําหรับลูกค้าที่มองหาบริการที่น่าเชื่อถือและมีค่าใช้จ่ายที่ประหยัดมันเป็นทางเลือกที่ดีที่สุดสําหรับลูกค้าที่ต้องการความแม่นยําด้านบนการติดตั้งเทคโนโลยี บริการการประกอบด้วยคุณภาพสูงส่วนประกอบทิศทางและประเภทส่วนประกอบ.

ลักษณะ:

  • บริการโรงงานประกอบพื้นที่:
    • ประเภทส่วนประกอบ: BGA, QFN, SOP, PLCC, SOIC, ฯลฯ
    • องค์ประกอบ: ส่วนประกอบที่ไม่ทํางานและส่วนประกอบที่ทํางาน
    • ความยาวของส่วนประกอบ: 0.2mm-5.0mm
    • ความสูงส่วนประกอบ: 0.2mm-25.0mm
    • ความหนาของแผ่น: 0.4mm-4.0mm
  • บริการบํารุงรักษาที่ติดตั้งบนพื้นดิน:
    • ประเภทส่วนประกอบ: BGA, QFN, SOP, PLCC, SOIC, ฯลฯ
    • องค์ประกอบ: ส่วนประกอบที่ไม่ทํางานและส่วนประกอบที่ทํางาน
    • ความยาวของส่วนประกอบ: 0.2mm-5.0mm
    • ความสูงส่วนประกอบ: 0.2mm-25.0mm
    • ความหนาของแผ่น: 0.4mm-4.0mm

ปริมาตรเทคนิค:

ปริมาตร คําอธิบาย
ขนาดส่วนประกอบ 01005-5050
ส่วนประกอบ องค์ประกอบที่ไม่ทํางานและที่ทํางาน
ความสูงของส่วนประกอบ 0.2mm-25.0mm
ประเภทส่วนประกอบ BGA, QFN, SOP, PLCC, SOIC เป็นต้น
การวางส่วนประกอบ ± 0.02 มม.
กระบวนการผลิต เทคโนโลยีการติดตั้งพื้นผิว (SMT)
ระยะเวลา 7-10 วัน
สูงของส่วนประกอบ 0.2 มิลลิเมตร-5.0 มิลลิเมตร
ชื่อสินค้า บริการประกอบ SMT
ปลายผิว HASL, ENIG, OSP, Immersion Gold เป็นต้น
คําสําคัญ บริการประกอบเทคโนโลยีบนพื้นผิว, บริการอํานวยการประกอบพื้นผิว, บริการดูแลพื้นผิว, บริการประกอบ PCBA

การใช้งาน:

JIETENG เป็นผู้ให้บริการระดับโลกที่มีชื่อเสียงของบริการบํารุงรักษาการประกอบ SMT ที่ก้าวหน้า, บริการอํานวยความสะดวกในการประกอบ SMT, และบริการการประกอบเทคโนโลยีบนพื้นผิว.บอร์ดวงจร PCB ของเราให้ผลงานและความน่าเชื่อถือที่โดดเด่นบริการการประกอบของเราสามารถจัดการองค์ประกอบที่มีทิศทางสูงถึง ± 0.02 มม และส่วนประกอบจาก 0.2 มม-5.0 มมขนาดของบอร์ดสูงถึง 500 มม x 500 มม สามารถรองรับได้ บริการครบวงจรของเรารับประกันเวลาการตอบสนองที่รวดเร็ว 7-10 วันบริการประกอบ SMT ที่ทันสมัยของ JIETENG ให้คุณภาพสูงสุดและผลงานชั้นนําในอุตสาหกรรม.

การปรับแต่ง:

JIETENG - บริการประกอบเทคโนโลยีการติดตั้งพื้นผิว

สัมผัสบริการ SMT ประกอบอาชีพจาก JIETENG บริการของเราประกอบด้วยแผ่นวงจร PCB ความหนาของแผ่นจาก 0.4mm-4.0mm ขนาดส่วนประกอบจาก 01005-5050การวางส่วนประกอบด้วยความแม่นยําถึง ±0.02 มม. การทดสอบเครื่องตรวจบิน, การตรวจสอบ X-Ray, AOI และการทดสอบอื่น ๆ รวมถึงกระบวนการผลิตเทคโนโลยีการติดตั้งพื้นผิว (SMT)

การสนับสนุนและบริการ:

บริการประกอบ SMT ให้การสนับสนุนทางเทคนิคและบริการเพื่อช่วยลูกค้าในความต้องการในการประกอบอิเล็กทรอนิกส์ของพวกเขาทีมวิศวกรและเทคนิคที่มีประสบการณ์ของเราพร้อมที่จะให้ความช่วยเหลือในการออกแบบไม่ว่าคุณต้องการความช่วยเหลือในการใช้ต้นแบบเล็ก ๆ หรือการผลิตขนาดใหญ่ เราอยู่ที่นี่เพื่อช่วย

การสนับสนุนและบริการทางเทคนิคของเราประกอบด้วย:

  • การทบทวนการออกแบบและการวางแผน
  • การเลือกส่วนประกอบและการจัดหา
  • การประกอบและการปรับปรุง SMT
  • การทดสอบและแก้ปัญหา
  • การบริหารโครงการและการดําเนินการตามคําสั่ง

ทีมงานของเรามุ่งมั่นในการให้บริการและการสนับสนุนระดับสูงสุด เราพยายามที่จะให้แน่ใจว่าลูกค้าทุกคนมีความพึงพอใจกับผลงานของโครงการของพวกเขาหากคุณมีคําถามหรือต้องการความช่วยเหลือกับโครงการของคุณกรุณาไม่ลังเลที่จะติดต่อเรา

การบรรจุและการขนส่ง

การบรรจุและการขนส่ง

บริการประกอบ SMT ให้บริการหลากหลายตัวเลือกในการบรรจุและการจัดส่งสําหรับลูกค้าสินค้า สามารถ ส่ง ไป ได้ อย่าง ปลอดภัย ใน ถัง ที่ ให้ ความ ป้องกัน จาก ความ เสียหาย และ ถูก ออกแบบ เพื่อ ทน กับ ความ ยากลําบาก ของ การ ส่ง ส่ง สากล. ลูกค้าสามารถเลือกจากบริการไปรษณีย์มาตรฐาน, ไปรษณีย์ด่วน, และบริการขนส่งสินค้า. เรายังให้บริการการบรรจุและการติดป้ายที่กําหนดเองสําหรับสินค้าที่ต้องการการจัดการพิเศษหรือการป้องกันเพิ่มเติม.

FAQ:

Q: บริการประกอบ SMT คืออะไร?

A: บริการประกอบ SMT คือบริการที่ให้บริการโดย JIETENG ซึ่งเชี่ยวชาญในการประกอบแผ่นวงจร PCB

Q: ข้อดีของการประกอบ SMT คืออะไร?

A: ข้อดีของการประกอบ SMT คือมันเป็นวิธีการรวดเร็วและแม่นยําในการประกอบแผ่นวงจร PCB ส่งผลให้มีความสามารถและความน่าเชื่อถือที่ดีกว่า

Q: JIETENG ให้บริการการประกอบ SMT ที่ไหน?

A: JIETENG ให้บริการการประกอบ SMT ในจีน

คําถาม: JIETENG ใช้ส่วนประกอบชนิดไหนสําหรับบริการประกอบ SMT?

A: JIETENG ใช้ส่วนประกอบที่มีคุณภาพสูงสําหรับบริการประกอบ SMT รวมถึงส่วนประกอบติดตั้งบนพื้นผิว, ส่วนประกอบผ่านหลุม, เครื่องเชื่อม และอื่น ๆ อีกมากมาย

Q: ใช้เวลานานแค่ไหนในการเสร็จสิ้นบริการประกอบ SMT?

A: ระยะเวลาของบริการประกอบ SMT ขึ้นอยู่กับความซับซ้อนของแผ่นวงจร PCB แต่โดยทั่วไปใช้เวลา 3-5 วัน
