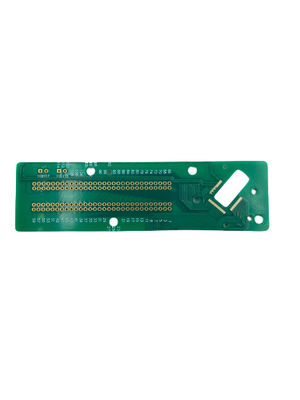

0.5mm Components Pitch PCB SMT Assembly With White Silk Screen ความหนา 1.6mm หนา
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | สามารถต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | สามารถต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สีซิลค์สกรีน | สีขาว | เสร็จสิ้นพื้นผิว | แฮส |
|---|---|---|---|
| สีหน้ากากประสาน | สีเขียว | ขนาด PCB | 100มม.*100มม |
| เลเยอร์ PCB | 2 ชั้น | ประเภทสินค้า | การประกอบ PCB SMT |
| นาที. ขนาดรู | 0.2มม | ความหนาของ PCB | 1.6มม |
| เน้น | 0.5 มม ส่วนประกอบ Pitch PCB SMT การประกอบ,1.6mm ความหนา PCB SMT การประกอบ |
||
รายละเอียดสินค้า
0.5mm Components Pitch PCB SMT Assembly With White Silk Screen ความหนา 1.6mm หนา
คําอธิบายสินค้า:
PCB SMT Assembly ให้ความละเอียดและการควบคุมคุณภาพที่ดีเยี่ยมสําหรับ PCB Printed Wiring Assemblyมันเป็นกระบวนการที่น่าเชื่อถือสูงสําหรับการผสมอุปกรณ์การติดตั้งผิว (SMD) บนพับพวงจร (PCB). กระบวนการนี้มีส่วนประกอบการวางที่แม่นยํา, กับความกว้างเส้นขนานขั้นต่ําของ 0.1 มิลลิเมตร/0.1 มิลลิเมตรและส่วนประกอบ pitch ของ 0.5 มิลลิเมตร.กระบวนการนี้รับประกันคุณภาพและความแข็งแรงสูงสุดกระบวนการประกอบ PCB SMT ของเราถูกทําสําเร็จด้วย HASL (Hot Air Solder Leveling) ที่ทําให้ผิวเรียบเรียบและเรียบเรายังให้การทดสอบเครื่องสํารวจบิน เพื่อให้แน่ใจว่าความแม่นยําและคุณภาพของการประกอบ.
กระบวนการประกอบ PCB SMT ของเราให้ความละเอียดสูง การผสมผสานแผ่นวงจรพิมพ์ PCB Printed Wiring Assembly การประกอบอุปกรณ์บนพื้นผิว การวางส่วนประกอบ และการทดสอบ PCBพนักงานที่มีประสบการณ์ของเรามีอุปกรณ์ครบถ้วนในการจัดการทุกความต้องการผสมผสานแผ่นวงจรที่พิมพ์ของคุณ.
ลักษณะ:
- ชื่อสินค้า:การประกอบ PCB SMT
- ประเภทการทดสอบ:การทดสอบเครื่องบิน
- ขั้นต่ํา ความกว้างเส้น/พื้นที่:0.1 มิลลิเมตร/0.1 มิลลิเมตร
- ขั้นต่ํา ขนาดหลุม:0.2 มม.
- สีหน้ากากผสมสีเขียว
- ส่วนประกอบ Pitch:0.5 มม.
- ลักษณะสินค้า:การประกอบแผ่นวงจรอิเล็กทรอนิกส์ การผสมผสานแผ่นวงจรพิมพ์ การประกอบอุปกรณ์ติดผิว
ปริมาตรเทคนิค:
| ปริมาตร | มูลค่า |
|---|---|
| ขนาดรูขั้นต่ํา | 0.2 มม. |
| วัสดุ PCB | FR-4 |
| ขนาด PCB | 100mm x 100mm |
| ความกว้างเส้นขั้นต่ํา/พื้นที่ | 0.1mm / 0.1mm |
| ชั้น PCB | 2 ชั้น |
| สีผ้าไหม | สีขาว |
| ปลายผิว | HASL |
| ความหนาของทองแดง | 1 ออนซ์ |
| ความหนาของ PCB | 1.6 มิลลิเมตร |
| ประเภทการทดสอบ | การทดสอบเครื่องบิน |
การใช้งาน:
JIETENG PCB บอร์ดวงจรเป็นผลิตภัณฑ์ที่ก้าวหน้าสําหรับความแม่นยําสูง พิมพ์วงจรบอร์ด Soldering. มันถูกใช้อย่างแพร่หลายใน PCB พิมพ์สายประชุมและ PCB ประชุม.ขนาด PCB ของผลิตภัณฑ์นี้คือ 100mm * 100mm และวัสดุคือ FR-4ขั้นต่ํา ความกว้างเส้น / สเปซคือ 0.1 มิลลิเมตร / 0.1 มิลลิเมตรและส่วนประกอบ Pitch คือ 0.5 มิลลิเมตร สีจอไหมเป็นสีขาวผลิตภัณฑ์นี้ถูกผลิตโดยคนงานที่มีความชํานาญในประเทศจีน และตรงกับมาตรฐานคุณภาพที่สูงสุด.
บอร์ดวงจร PCB JIETENG เหมาะสําหรับกรณีการใช้งานที่หลากหลาย เช่น สามารถใช้ในการผลิตโทรศัพท์สมาร์ทโฟน คอมพิวเตอร์ แท็บเล็ต ระบบจําลองอิเล็กทรอนิกส์รถยนต์, อุปกรณ์การแพทย์, อิเล็กทรอนิกส์ผู้บริโภคและสาขาอื่น ๆ. มันไม่เพียงแต่มีผลงานไฟฟ้าที่ดีเยี่ยม แต่ยังมีความทนทานความร้อนที่แข็งแกร่ง, การทนทานการสวมและความทนทานต่อการกัดกร่อน.มันเป็นทางแก้ไขที่เหมาะสมสําหรับพิมพ์แผงวงจร Board Soldering.
JIETENG PCB บอร์ดวงจรเป็นทางเลือกที่เหมาะสมสําหรับความแม่นยําสูง พิมพ์บอร์ดวงจร Soldering. เทคโนโลยีที่ก้าวหน้า, ผลงานที่ดีเยี่ยมและคุณภาพที่น่าเชื่อถือจะนําคุณประสบการณ์ที่ดีกว่า.เรามุ่งมั่นที่จะให้บริการลูกค้าของเรา ด้วยการแก้ไขและบริการที่ดีที่สุด เราหวังความร่วมมือของคุณ
การปรับแต่ง:
JIETENG PCB SMT ประชุม
- ชื่อแบรนด์JIETENG
- เลขรุ่น:บอร์ดวงจร PCB
- สถานที่กําเนิด:จีน
- ความหนา PCB:1.6 มิลลิเมตร
- ขั้นต่ํา ความกว้างเส้น/พื้นที่:0.1 มิลลิเมตร/0.1 มิลลิเมตร
- ปลายผิว:HASL
- สีหน้ากากผสมสีเขียว
- วัสดุ PCBFR-4
การสนับสนุนและบริการ:
PCB SMT Assembly ให้การสนับสนุนทางเทคนิคและบริการ เพื่อให้แน่ใจว่าผลิตภัณฑ์ของเราตรงกับมาตรฐานคุณภาพและผลงานที่สูงที่สุดทีมวิศวกรและเทคนิคที่มีประสบการณ์ของเราพร้อมที่จะให้ความช่วยเหลือและตอบคําถามเกี่ยวกับสินค้าหรือบริการที่เกี่ยวข้องเราให้การสนับสนุนทางเทคนิคผ่านโทรศัพท์ อีเมล แชท และฟอร์มสนับสนุนออนไลน์ นอกจากนี้เรายังให้คู่มือทางเทคนิค วิดีโอและทรัพยากรอื่น ๆ เพื่อช่วยลูกค้าในการติดตั้งและการใช้งานทีมงานสนับสนุนทางเทคนิคของเราพร้อมช่วยเหลือลูกค้าแก้ไขปัญหาใดๆ ที่พวกเขามี
การบรรจุและการขนส่ง
การบรรจุและการจัดส่ง PCB SMT Assembly:
ผลิตภัณฑ์ PCB SMT Assembly ทั้งหมดถูกบรรจุโดยใช้วัสดุป้องกันสแตตติกและป้องกันความชื้นตามมาตรฐานของอุตสาหกรรม ผลิตภัณฑ์จะถูกบรรจุอย่างรอบคอบในกล่องเพื่อการขนส่งที่ปลอดภัยตัวเลือกการขนส่งรวมถึงทางบก, การบิน และการขนส่งระหว่างประเทศ
FAQ:
การประกอบ PCB SMT
Q1: PCB SMT Assembly คืออะไร?
A1:PCB SMT Assembly คือกระบวนการประกอบแผ่นวงจรพิมพ์ (PCB) กับองค์ประกอบที่ติดอยู่บนผิว โดยใช้กระบวนการเทคโนโลยีติดอยู่บนผิว (SMT)PCBs โดยปกติจะผลิตโดย JIETENG ด้วยตัวอย่างเบอร์ PCB บอร์ดวงจรและถูกผลิตในประเทศจีน.
Q2: ข้อดีของ PCB SMT Assembly คืออะไร?
A2:PCB SMT Assembly มีข้อดีหลายอย่างเหนือจากการประกอบส่วนประกอบผ่านหลุม, รวมถึงความต้องการพื้นที่บอร์ดที่เล็กกว่า, ผลงานไฟฟ้าที่ดีขึ้น, ความหนาแน่นของส่วนประกอบที่สูงกว่า,และการระบายความร้อนที่ดีกว่า.
Q3: ส่วนประกอบที่ใช้ใน PCB SMT Assembly คืออะไร?
A3:ส่วนประกอบที่ใช้ในการประกอบ PCB SMT ประกอบด้วยตัวต่อรองที่ติดตั้งบนพื้นผิว, เครื่องประกอบความแข็ง, เครื่องนํา, ทรานซิสเตอร์, วงจรบูรณาการ และอุปกรณ์ติดตั้งบนพื้นผิวอื่น ๆ
Q4: ขั้นตอนที่เกี่ยวข้องกับ PCB SMT Assembly คืออะไร?
A4:ขั้นตอนที่เกี่ยวข้องกับ PCB SMT Assembly ประกอบด้วยการเตรียมแผ่น, การวางส่วนประกอบ, การผสม, การตรวจสอบและการทดสอบ.
Q5: เวลานําสําหรับ PCB SMT ประชุมคืออะไร?
A5:ระยะเวลาในการประกอบ PCB SMT ขึ้นอยู่กับความซับซ้อนของการออกแบบและปริมาณของคําสั่ง โดยทั่วไป, มันใช้เวลาประมาณ 2-4 สัปดาห์เพื่อสรุปกระบวนการประกอบ.
