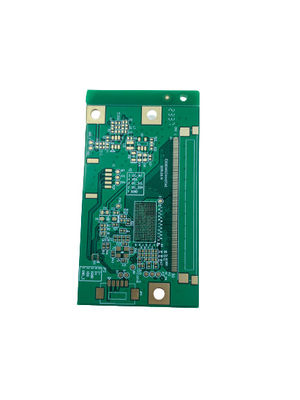

HASL PCB ขนาด 100mm * 100mm การประกอบแผ่นวงจรอิเล็กทรอนิกส์ด้วยความหนาทองแดง 1 oz
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | สามารถต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | สามารถต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สีหน้ากากประสาน | สีเขียว | ขนาด PCB | 100มม.*100มม |
|---|---|---|---|
| ประเภทการทดสอบ | การทดสอบโพรบบิน | Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง | 0.1มม./0.1มม |
| ความหนาของ PCB | 1.6มม | เสร็จสิ้นพื้นผิว | แฮส |
| สีซิลค์สกรีน | สีขาว | นาที. ขนาดรู | 0.2มม |
| เน้น | 1 oz ทองแดง บอร์ดวงจรอิเล็กทรอนิกส์การประกอบ,การประกอบแผ่นวงจรอิเล็กทรอนิกส์ HASL |
||
รายละเอียดสินค้า
PCB ขนาด 100mm * 100mm อิเล็กทรอนิกส์วงจรบอร์ดการประกอบการกับหนาทองแดง 1 oz
คําอธิบายสินค้า:
PCB SMT Assembly เป็นวิธีการประกอบการผสมผิวที่มีความละเอียดสูงและมีประหยัด ใช้เป็นหลักในการผลิตแผ่นวงจรพิมพ์ (PCBs)บริการนี้รวมถึงการประกอบอุปกรณ์ติดบนพื้น, การผสมและการทดสอบ. มันยังเป็นที่เหมาะสมสําหรับส่วนประกอบหลายอย่าง, รวมถึงส่วนที่มีความกว้าง 0.5 มิลลิเมตร,1 มิลลิเมตรและช่องเส้นขั้นต่ํา 0.1 มิลลิเมตร
บริการ PCB SMT Assembly ได้ดําเนินการบน PCB FR-4 ที่มีแผ่นผ้าไหมสีขาวและผิว HASL เป็นตัวเลือกที่ดีสําหรับการใช้งานที่หลากหลายจากการประกอบต้นแบบไปยังการผลิตปริมาณมากด้วยอุปกรณ์ที่ทันสมัยของเรา เราสามารถจัดหาคําตอบในการประกอบ SMT ที่น่าเชื่อถือ ถูกต้อง และมีประหยัด
หากคุณกําลังมองหาบริการ PCB SMT Assembly ที่น่าเชื่อถือและแม่นยําสูง เรามุ่งมั่นที่จะให้คําตอบที่ดีที่สุดไม่ว่าความต้องการของคุณจะเป็นอย่างไร.
ลักษณะ:
- ชื่อสินค้า: PCB SMT Assembly
- วัสดุ PCB: FR-4
- หน้ากากผสมสี: สีเขียว
- ขั้นต่ํา ความกว้างเส้น/พื้นที่: 0.1mm/0.1mm
- ความหนา PCB: 1.6 มิลลิเมตร
- ประเภทการทดสอบ: การทดสอบเครื่องบิน
- การประกอบแผ่นวงจรอิเล็กทรอนิกส์
- การประกอบการผสมผิว
- การประกอบอุปกรณ์การติดตั้งบนพื้นผิว
ปริมาตรเทคนิค:
| ปริมาตร | มูลค่า |
|---|---|
| ชั้น PCB | 2 ชั้น |
| ขั้นต่ํา ขนาดหลุม | 0.2 มม. |
| ปลายผิว | HASL |
| องค์ประกอบ พีช | 0.5 มม. |
| สีหน้ากากผสม | สีเขียว |
| ความหนาของ PCB | 1.6 มิลลิเมตร |
| สีผ้าไหม | สีขาว |
| ประเภทสินค้า | การประกอบ PCB SMT |
| ขนาด PCB | 100mm*100mm |
| วัสดุ PCB | FR-4 |
| การเชื่อมแผ่นวงจรพิมพ์ | ใช่ |
| การประกอบสายไฟ PCB | ใช่ |
| การประกอบแผ่นวงจรอิเล็กทรอนิกส์ | ใช่ |
การใช้งาน:
บอร์ดวงจร PCB JIETENG เป็นผลิตภัณฑ์ PCB SMT ประชุมที่มีคุณภาพสูง, ซึ่งถูกผลิตในประเทศจีน. มันมีหน้าจอไหมสีขาว, PCB 2 ชั้น, 0.5 มมส่วนประกอบ pitch, และหนาทองแดง 1 oz.มันเป็นทางเลือกที่ดีที่สุดสําหรับการประกอบการผสมผสานผิว, บริการผสมผสมผสมผสมผิว, บริการผสมผสมผิว, บริการผสมผิว PCB และบริการผลิตอิเล็กทรอนิกส์
บอร์ดวงจร PCB JIETENG ให้ลูกค้ากับการแก้ไขที่น่าเชื่อถือและทนทานสําหรับการประกอบ SMT ด้วยวัสดุที่มีคุณภาพสูงและเทคโนโลยีที่ก้าวหน้ามันสามารถตอบสนองมาตรฐานสูงสุดสําหรับ PCB SMT Assemblyมันถูกออกแบบมาเพื่อให้ประสิทธิภาพสูงสุด, ประสิทธิภาพ, และความน่าเชื่อถือในสถานการณ์การทํางานที่ยากลําบาก. มันยังมีการระบายความร้อนที่ดีกว่าและความเสี่ยงน้อยที่สุดของการแทรกแซงไฟฟ้า.นอกจากนี้, การออกแบบความแม่นยําสูงของมันทําให้กระบวนการประกอบที่แม่นยํา, มั่นคงและซ้ําได้
บอร์ดวงจร PCB JIETENG เป็นทางเลือกที่สมบูรณ์แบบสําหรับการใช้งานใด ๆ ที่ต้องการ PCB SMT Assembly ที่ดีเยี่ยม. มันง่ายในการใช้งานและบํารุงรักษา. มันยังมีประหยัดและเป็นมิตรกับสิ่งแวดล้อมด้วยลักษณะดีเยี่ยม, มันเป็นทางเลือกที่สมบูรณ์แบบสําหรับการประกอบผสมผสานผิว, การประกอบผสานผิว, การประกอบผสานผิว, การประกอบ PCBและบริการผลิตอิเล็กทรอนิกส์. JIETENG PCB บอร์ดเป็นทางเลือกที่สมบูรณ์แบบสําหรับการใช้งานใด ๆ
การปรับแต่ง:
เราให้บริการการประกอบ PCB SMT ที่กําหนดเองจาก JIETENG, ที่มาจากประเทศจีนและสีจอไหมสีขาว PCB ของเราถูกทําด้วยส่วนประกอบ 0.5mm pitch, ขนาดรูขั้นต่ํา 0.2mm,และความหนาของทองแดง 1 ozเรายังเชี่ยวชาญในการผสมผสานแผงวงจรพิมพ์ PCB พิมพ์ประกอบการสาย และ PCB พิมพ์ประกอบการสาย
การสนับสนุนและบริการ:
การสนับสนุนและบริการทางเทคนิค PCB SMT Assembly ประกอบด้วย
- การปรึกษาและให้คําปรึกษาเกี่ยวกับการออกแบบ, การนําไปใช้และการปรับปรุง PCB SMT
- การช่วยเหลือในการแก้ไขปัญหาและซ่อมแซมปัญหาการประกอบ PCB SMT
- การติดตามระยะไกลของกระบวนการประกอบ PCB SMT
- การบํารุงรักษาและซ่อมแซมในสถานที่ของอุปกรณ์การประกอบ PCB SMT
- การปรับปรุงซอฟต์แวร์และฟอร์มแวร์สําหรับการประกอบ PCB SMT
- การวิเคราะห์ข้อมูลและรายงานเกี่ยวกับกระบวนการประกอบ PCB SMT
- โปรแกรมการฝึกอบรมและการรับรองสําหรับ PCB SMT assembly
การบรรจุและการขนส่ง
PCB SMT การประกอบบรรจุและการจัดส่ง
- PCBs และส่วนประกอบทั้งหมดควรถูกบรรจุในวัสดุที่ปลอดภัยจากไฟฟ้าสแตตติก (ESD)
- เราแนะนําให้ตรวจสอบ PCB และส่วนประกอบให้ละเอียด เพื่อหาความบกพร่อง ก่อนบรรจุ
- ตรวจสอบซ้ําแล้วซ้ําเล่าส่วนประกอบ เพื่อให้แน่ใจว่าส่วนที่ถูกต้องถูกรวมไว้ในแพ็คเกจ
- ตรวจสอบส่วนประกอบหรือ PCB ที่เสียหาย
- แผ่นระบุรายละเอียดของลูกค้าและที่อยู่ของสินค้า
- ปิดกระเป๋าด้วยแผ่นกระเป๋ากระเป๋า และ/หรือผสมบรรจุเพื่อป้องกัน
- ใช้คอนเทนเนอร์ที่เหมาะสม เพื่อให้แน่ใจว่าพัสดุจะไม่เสียหายระหว่างการขนส่ง
- ผู้ส่งส่งส่งควรถูกเลือกตามความต้องการของลูกค้า
- ให้ลูกค้าข้อมูลการติดตามสําหรับการจัดส่ง
FAQ:
- Q1: PCB SMT Assembly คืออะไร?
- A1: PCB SMT Assembly เป็นกระบวนการผลิตของ JIETENG ที่ประกอบองค์ประกอบไฟฟ้าบนแผ่นวงจร PCB จากจีน โดยใช้เทคโนโลยีการติดตั้งบนพื้นผิว
- Q2: ข้อดีของ PCB SMT Assembly คืออะไร?
- A2: PCB SMT Assembly มีข้อดีมากมาย รวมถึงการปรับปรุงความแม่นยํา, เวลาการประกอบที่เร็วขึ้น และผลงานไฟฟ้าที่ดีกว่า
- Q3: องค์ประกอบอะไรที่สามารถประกอบใน PCB SMT Assembly?
- A3: PCB SMT Assembly สามารถประกอบองค์ประกอบไฟฟ้าต่างๆ เช่น เครื่องประกอบความแข็ง, เครื่องต่อต้าน, เครื่องทรานซิสเตอร์ และวงจรบูรณาการได้
- Q4: ใช้เวลานานแค่ไหนในการเสร็จสิ้น PCB SMT Assembly?
- A4: เวลาที่ต้องการสําหรับ PCB SMT Assembly ขึ้นอยู่กับความซับซ้อนของบอร์ดวงจรและจํานวนส่วนประกอบที่จะประกอบ โดยทั่วไปมันใช้เวลา 1-3 วันที่จะสําเร็จ
- Q5: PCB SMT Assembly เชื่อถือได้หรือไม่?
- A5: ใช่, PCB SMT Assembly มีความน่าเชื่อถือสูงเนื่องจากความแม่นยําและความละเอียดของกระบวนการการประกอบ.
