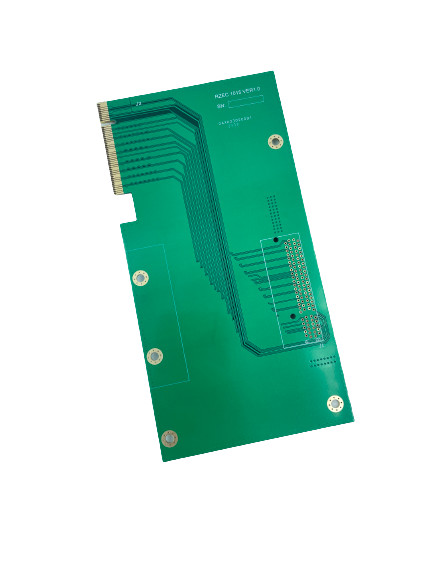

การประกอบ PCB SMT ที่มีประสิทธิภาพสูงด้วย HASL
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | สามารถต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | สามารถต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สนามส่วนประกอบ | 0.5มม | เลเยอร์ PCB | 2 ชั้น |
|---|---|---|---|
| สีหน้ากากประสาน | สีเขียว | สีซิลค์สกรีน | สีขาว |
| ความหนาของ PCB | 1.6มม | เสร็จสิ้นพื้นผิว | แฮส |
| ประเภทการทดสอบ | การทดสอบโพรบบิน | Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง | 0.1มม./0.1มม |
| เน้น | การประกอบ PCB SMT ที่มีประสิทธิภาพสูง,HASL พื้นที่จบ PCB SMT การประชุม |
||
รายละเอียดสินค้า
การประกอบ PCB SMT ที่มีประสิทธิภาพสูงและน่าเชื่อถือ
คําอธิบายสินค้า:
PCB SMT Assembly เป็นผลิตภัณฑ์ความแม่นยําสูงที่สามารถตอบสนองความต้องการการผลิตอิเล็กทรอนิกส์และการประกอบอิเล็กทรอนิกส์ที่หลากหลายการประกอบแผ่นวงจรอิเล็กทรอนิกส์, และ PCB Printed Wiring Assembly มีขนาด PCB 100mm * 100mm, ความหนาทองแดง 1 oz, สีจอไหมสีขาว, และขนาดรูขั้นต่ํา 0.2 มม.มันมีความน่าเชื่อถือสูงและสามารถตอบสนองความต้องการของกระบวนการประกอบและการผลิตที่หลากหลาย. การออกแบบความแม่นยําสูงของมันทําให้กระบวนการประกอบมีความแม่นยําและมีประสิทธิภาพ. มันเหมาะสมกับสภาพแวดล้อมการผลิตและการประกอบและเป็นทางเลือกที่เหมาะสมสําหรับอุตสาหกรรมอิเล็กทรอนิกส์ใด ๆ.
ลักษณะ:
- ชื่อสินค้า: PCB SMT Assembly
- ขนาด PCB: 100mm*100mm
- ประเภทสินค้า: PCB SMT Assembly
- ความหนา PCB: 1.6 มิลลิเมตร
- ขั้นต่ํา ความกว้างเส้น/พื้นที่: 0.1mm/0.1mm
- สีผ้าไหม: ขาว
- การประกอบอุปกรณ์การติดตั้งบนพื้นผิว
- การประกอบการผสมผิว
ปริมาตรเทคนิค:
| ปริมาตร | รายละเอียด |
|---|---|
| การประกอบสายไฟ PCB | 2 ชั้น |
| ประเภทการทดสอบ | การทดสอบเครื่องบิน |
| สีผ้าไหม | สีขาว |
| ขั้นต่ํา ขนาดหลุม | 0.2 มม. |
| ปลายผิว | HASL |
| องค์ประกอบ พีช | 0.5 มม. |
| ความหนาของ PCB | 1.6 มิลลิเมตร |
| วัสดุ PCB | FR-4 |
| ประเภทสินค้า | การประกอบ PCB SMT |
| ความหนาของทองแดง | 1 ออนซ์ |
การใช้งาน:
บอร์ดวงจร PCB JIETENG เป็นชุดผสมผิวที่มีคุณภาพสูงที่ได้รับการออกแบบโดยเฉพาะสําหรับการประกอบ SMD. มันมีความกว้างและพื้นที่เส้นขั้นต่ํา 0.1 มม / 0.1 มม และขนาดหลุมขั้นต่ํา 0.2 มม.ชั้น PCB เป็น 2 ชั้นและสีหน้ากาก solder เป็นสีเขียวผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในการประกอบ SMD ของการประกอบบอร์ดวงจรอิเล็กทรอนิกส์ เช่น การประกอบอุปกรณ์บนพื้นผิวความแม่นยําและคุณภาพสูงของมันทําให้มันเป็นทางเลือกที่ดีสําหรับผู้ผลิตสินค้าอิเล็กทรอนิกส์ระดับสูง.
การปรับแต่ง:
JIETENG PCB SMT ประชุม: พิมพ์วงจรบอร์ด Soldering การประชุมเครื่องติดบนพื้นผิว PCB พิมพ์สายประชุม
ชื่อแบรนด์: JIETENG
เลขรุ่น: บอร์ดวงจร PCB
สถานที่กําเนิด: จีน
องค์ประกอบ ความยาว: 0.5mm
ชั้น PCB: 2 ชั้น
ประเภทการทดสอบ: การทดสอบเครื่องบิน
ความหนาของทองแดง: 1 oz
ประเภทสินค้า: PCB SMT Assembly
JIETENG เป็นผู้ผลิตอาชีพของ PCB SMT Assembly รวมถึงพิมพ์แผงวงจรผสมผสาน, การประกอบอุปกรณ์บนผิว, PCB Printed Wiring Assembly เป็นต้นผลิตภัณฑ์ของเรามีหลายขนาด, รูปทรง, และรายละเอียดอื่น ๆ, เช่นส่วนประกอบ pitch 0.5mm, PCB ชั้น 2-ชั้น, แบบทดสอบทดสอบเครื่องบิน, ความหนาทองแดง 1 oz, เป็นต้น
เรามีทีมผู้เชี่ยวชาญที่มีประสบการณ์สูง ที่ใช้เครื่องมือและเทคโนโลยีที่ทันสมัย เพื่อส่งมอบ PCB SMT Assembly ที่มีคุณภาพสูงที่สุดให้กับลูกค้าของเราเราใช้วัตถุดิบและส่วนประกอบที่ดีที่สุด เพื่อให้แน่ใจว่าผลิตภัณฑ์ของเรามีความทนทานและมีประสิทธิภาพ.
ใน JIETENG เราพยายามที่จะให้บริการที่น่าเชื่อถือและประหยัด PCB SMT การประกอบการแก้ไขเพื่อตอบสนองความต้องการของลูกค้าของเรากรุณาติดต่อเราเรารอคอยที่จะได้ยินจากคุณ
การสนับสนุนและบริการ:
การสนับสนุนและบริการทางเทคนิค PCB SMT Assembly
เราให้การสนับสนุนทางเทคนิคและบริการสําหรับ PCB SMT Assembly บริการของเราประกอบด้วย:
- การให้คําปรึกษาและความช่วยเหลือทางเทคนิค
- การตรวจสอบและทดสอบ PCBs
- การช่วยเหลือในการปรับปรุงกระบวนการ
- การช่วยเหลือในการเลือกส่วนประกอบ
- การแก้ปัญหาและแก้ปัญหา
- การตรวจสอบการออกแบบและการตรวจสอบกระบวนการ
- การช่วยเหลือกับเอกสารกระบวนการ
ทีมวิศวกรและเทคนิคที่มีประสบการณ์ของเราพร้อมที่จะให้การสนับสนุนและบริการสําหรับความต้องการการประกอบ PCB SMT ทั้งหมดของคุณ
การบรรจุและการขนส่ง
การบรรจุและการจัดส่งสินค้า PCB SMT
ผลิตภัณฑ์ PCB SMT Assembly ควรถูกบรรจุและส่งไปในแบบที่ทําให้แน่ใจว่าส่วนประกอบทั้งหมดยังคงอยู่ในสภาพดีระหว่างการส่งและการจัดการขั้นตอนต่อไปนี้:
- วัสดุบรรจุ ควรเลือกที่สามารถป้องกันองค์ประกอบได้อย่างเหมาะสม จากการกระแทก, การสั่นสะเทือน และรูปแบบอื่น ๆ ของความเสียหายที่อาจเกิดขึ้น
- การบรรจุอาหารควรถูกออกแบบเพื่อลดความเสี่ยงของส่วนประกอบใด ๆ ที่ได้รับความเสียหายหรือเสียหายระหว่างการขนส่งให้น้อยที่สุด
- การบรรจุภัณฑ์ยังควรถูกออกแบบเพื่อระบุผลิตภัณฑ์และเนื้อหาของมัน รวมถึงคําแนะนําการจัดการพิเศษ
- การบรรจุของวัสดุควรถูกออกแบบให้ไม่ให้ความชื้นหรือสารปนเปื้อนอื่น ๆ เข้าไปในผลิตภัณฑ์
- ผลิตภัณฑ์ควรถูกติดป้ายอย่างชัดเจนด้วยที่อยู่การจัดส่ง ชื่อของผู้รับ และข้อมูลอื่น ๆ ที่เกี่ยวข้อง
- ผลิตภัณฑ์ยังควรถูกปิดในบรรจุภัณฑ์ในแบบที่มันไม่สามารถเคลื่อนไหวในระหว่างการขนส่ง
