2 ชั้นต้นแบบ PCB ประกอบด้วยความหนา 1.6mm สําหรับขนาด 100mm * 100mm
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | สามารถต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | สามารถต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความกว้างบรรทัดขั้นต่ำ / ช่องว่าง | 0.1มม./0.1มม | เสร็จสิ้นพื้นผิว | แฮส |
|---|---|---|---|
| สะพานหน้ากากประสานขั้นต่ำ | 0.1มม | ความหนาของ PCB | 1.6มม |
| ชื่อสินค้า | การประกอบ PCB ต้นแบบ | เลเยอร์ PCB | 2 ชั้น |
| สีซิลค์สกรีน | สีขาว | วัสดุ PCB | FR4 |
| เน้น | 2 ชนิดของ PCB,1ความหนา 0.6 มิลลิเมตร |
||
รายละเอียดสินค้า

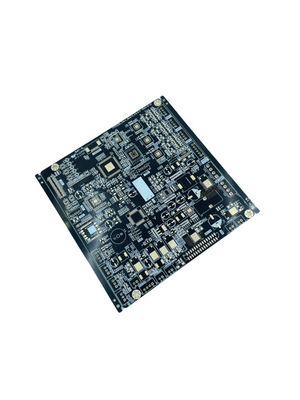

การประกอบ PCB แบบต้นแบบ 2 ชั้น ความหนา 1.6 มม สําหรับขนาด 100 มม * 100 มม
คําอธิบายสินค้า:
Prototype PCB Assembly เป็นบริการที่ให้บริการโดยผู้ผลิต PCB แบบพิมพ์มืออาชีพ ซึ่งออกแบบให้กับลูกค้าที่ต้องการการผลิต PCB แบบพิมพ์อย่างรวดเร็วและแม่นยําบริการประกอบ PCB แบบแรกของเรามีน้ําหนักทองแดง 1 oz, แหวนวงกลมขั้นต่ํา 0.1 มิลลิเมตร, ความกว้างเส้นขั้นต่ํา 0.1 มิลลิเมตร/0.1 มิลลิเมตร, สีผ้าไหมสีขาว, และสะพานหน้ากากผสมขั้นต่ํา 0.1 มิลลิเมตร.เรารับประกันคุณภาพของชุดวงจรพิมพ์ของเรา ซึ่งผลิตให้ตรงกับมาตรฐานสูงสุดของอุตสาหกรรมการประกอบ PCB แบบต้นแบบของเราเป็นทางออกที่น่าเชื่อถือและมีประหยัดสําหรับลูกค้าที่ต้องการการผลิตอย่างรวดเร็วและแม่นยํา
ลักษณะ:
- ชื่อสินค้า: รุ่นแรกของ PCB
- ขนาดหลุม: 0.2mm
- ปลายผิว: HASL
- นิ้ววงแหวน: 0.1 มิลลิเมตร
- วัสดุ PCB: FR4
- ความหนา PCB: 1.6 มิลลิเมตร
- การผลิตต้นแบบ PCB
- การ ประกอบ วงจร พิมพ์
- การ ประกอบ วงจร พิมพ์
ปริมาตรเทคนิค:
| ปริมาตร | มูลค่า |
|---|---|
| สะพานหน้ากากหมึก | 0.1 มม. |
| วัสดุ PCB | FR4 |
| ขั้นต่ําความกว้างเส้น/พื้นที่ | 0.1 มิลลิเมตร/0.1 มิลลิเมตร |
| ชื่อสินค้า | รุ่นแรกของ PCB |
| น้ําหนักทองแดง | 1 ออนซ์ |
| สีหน้ากากผสม | สีเขียว |
| ขนาดหลุม | 0.2 มม. |
| มินแหวนวงกลม | 0.1 มม. |
| สีผ้าไหม | สีขาว |
| ปลายผิว | HASL |
การใช้งาน:
JIETENG ผู้ผลิตชั้นนําในประเทศจีน จําหน่ายแผ่นวงจร PCB ที่มีคุณภาพสูง ซึ่งสามารถนําไปใช้ในงานประกอบ PCB แบบต้นแบบต่างๆและ PCB Prototype การผลิตมีความละเอียดสูงและการทํางานที่ดี ขนาดหลุมเล็กที่สุดสูงถึง 0.2 มม และน้ําหนักทองแดงคือ 1 oz ความหนาของบอร์ดคือ 1.6 มม และความกว้างเส้นขนานขั้นต่ําและพื้นที่ 0.1mm/0.1 มิลลิเมตร วัสดุที่ใช้คือ FR4 ที่ดีสําหรับการใช้งานระยะยาว
บริษัทของเรามุ่งมั่นที่จะให้บริการกับลูกค้า ด้วยการบริการที่ดีและผลิตภัณฑ์ที่มีคุณภาพสูง ด้วยอุปกรณ์การผลิตที่ทันสมัยและบุคลากรทางเทคนิคที่มีประสบการณ์JIETENG สามารถส่งมอบความละเอียดสูง Prototype PCB ประชุมผลิต, การประกอบแผ่นพิมพ์ และการผลิตแบบ PCB
การปรับแต่ง:
รุ่นแรกของ PCB
- แบรนด์: JIETENG
- เลขรุ่น: บอร์ดวงจร PCB
- สถานที่กําเนิด: จีน
- ขั้นต่ํา สะพานหน้ากากสลัด: 0.1 มิลลิเมตร
- นิ้ววงแหวน: 0.1 มิลลิเมตร
- วิธีการทดสอบ: การทดสอบเครื่องบิน
- สีผ้าไหม: ขาว
- วัสดุ PCB: FR4
เราเชี่ยวชาญในงานประกอบวงจรพิมพ์ ประกอบแผ่นพิมพ์ และผลิต PCB แบบต้นแบบ
การสนับสนุนและบริการ:
การสนับสนุนและบริการทางเทคนิคการประกอบ PCB แบบต้นแบบ ประกอบด้วย:
- การตรวจสอบและตรวจสอบการออกแบบ
- การออกแบบเพื่อการผลิต (DFM)
- การออกแบบการผลิตและการสร้างแผนการทดสอบ
- การวางแผนและการผลิตแผ่น
- การจัดหาส่วนประกอบและการจัดซื้อ
- การประกอบและการทดสอบ
- การทดสอบและแก้ไขข้อผิดพลาดทางการทํางาน
- การทดสอบสิ่งแวดล้อม
- การ ซ่อมแซม และ การ ปรับปรุง
- การปรึกษาทางเทคนิค
การบรรจุและการขนส่ง
การบรรจุและการจัดส่ง PCB
- กระดาษที่ประกอบกันถูกบรรจุในถุงกันสแตตติก และวางอยู่ในกล่องกระดาษกระดาษที่แข็งแรง
- กล่องถูกปิดด้วยเทปและฉลากแสดงเนื้อหาอย่างชัดเจน
- จากนั้นกล่องจะถูกส่งผ่านตัวส่งที่น่าเชื่อถือ เช่น FedEx, UPS หรือ USPS
- ลูกค้าได้รับการแจ้งเมื่อพัสดุถูกส่ง และได้รับข้อมูลการติดตาม
FAQ:
- Q1: การประกอบ PCB แบบต้นแบบคืออะไร?
- A1: แบบประกอบ PCB เป็นแผ่นวงจรที่ผลิตโดย JIETENG บริษัทที่ตั้งอยู่ในจีน
- Q2: วัสดุอะไรที่ใช้ในการประกอบ PCB แบบแรก?
- A2: รูปแบบ PCB Assembly ผลิตจากวัสดุที่มีคุณภาพสูงที่ตอบสนองความต้องการของบอร์ดวงจร
- Q3: คุณลักษณะของ PCB Prototype Assembly คืออะไร?
- A3: รูปแบบ PCB Assembly มีผลงานไฟฟ้าและเครื่องกลที่ดีเยี่ยม ความน่าเชื่อถือสูง การบริโภคพลังงานต่ํา และอายุการใช้งานยาวนาน
- Q4: กระบวนการผลิตของ PCB Prototype Assembly คืออย่างไร?
- A4: กระบวนการผลิตของ PCB Prototype Assembly ประกอบด้วยขั้นตอนของการนํา PCB ไป, การผสม, การทดสอบ, และการประกอบ.
- Q5: ข้อดีของการประกอบ PCB แบบต้นแบบคืออะไร?
- A5: การประกอบ PCB แบบต้นแบบมีข้อดีของการมีประสิทธิภาพสูง ค่าใช้จ่ายต่ํา และความแม่นยําสูง
