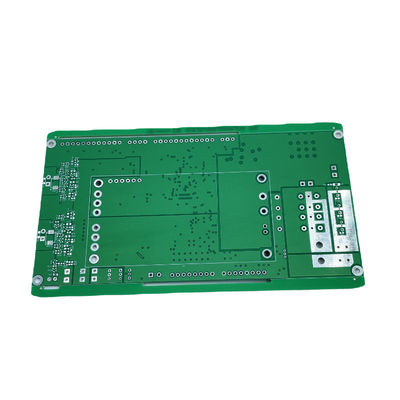

ทอง Plating Multilayer Printed Circuit Board 1-6oz ทองแดง ความหนา 0.4-3.2mm ความหนาของบอร์ด
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สีหน้ากากประสาน | เขียว, น้ำเงิน, ขาว, ดำ, แดง, เหลือง | ขนาดรูขั้นต่ำ | 0.2มม |
|---|---|---|---|
| วัสดุ | FR4, Tg สูง FR4, ความถี่สูง, Rogers, อะลูมิเนียม | ความกว้างบรรทัดขั้นต่ำ / ระยะห่าง | 3/3มิล |
| การตกแต่งพื้นผิว | HASL, OSP, ENIG, เงินแช่, ชุบทอง | เงื่อนไขการชำระเงิน | T / T, เพย์พาล, เวสเทิร์นยูเนี่ยน |
| สีซิลค์สกรีน | ขาว ดำ เหลือง | ความหนาของบอร์ด | 0.4-3.2มม |
| เน้น | บอร์ดวงจรพิมพ์หลายชั้นเคลือบทองคํา,1 oz บอร์ดวงจรพิมพ์หลายชั้น,บอร์ด PCB หลายชั้นเคลือบทอง |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
บอร์ดวงจรพิมพ์หลายชั้น (MLPCBs) เป็นชนิดของบอร์ดวงจรพิมพ์ (PCB) ที่ออกแบบด้วยหลายชั้นของทองแดง laminated และ bonded กันมันถูกใช้ในส่วนประกอบและชุดอิเล็กทรอนิกส์ที่หลากหลาย. MLPCBs ให้ผลงานที่ดีกว่า, ความน่าเชื่อถือ, และความยืดหยุ่นเมื่อเทียบกับ PCB แบบชั้นเดียวแบบดั้งเดิมพวกมันยังช่วยเพิ่มประสิทธิภาพและประหยัดค่าใช้จ่ายในแง่ของการออกแบบและการผลิต. MLPCBs มีความกว้างเส้นขั้นต่ํา / ระยะห่าง 3 / 3 มิล, ความหนาทองแดง 1-6 oz, สีผ้าไหมสีขาว, ดํา, และเหลือง, ขนาดรูขั้นต่ํา 0.2 มม.,และการทําปลายผิวของ HASL (Hot Air Solder Leveling), OSP (สารอนุรักษ์ความสามารถในการผสมอินทรีย์), ENIG (นิเคิลไร้ไฟฟ้า / ทองดําน้ํา), เงินดําน้ํา, และทองคํา plating
ลักษณะ:
- ชื่อสินค้า:บอร์ดวงจรพิมพ์หลายชั้น
- สีหน้ากากผสมเขียว น้ําเงิน ขาว ดํา แดง เหลือง
- ปลายผิว:HASL, OSP, ENIG, ทองแดง
- สีผ้าไหม:ขาว ดํา เหลือง
- ความหนาของทองแดง:1-6 oz
ปริมาตรเทคนิค:
| ปริมาตร | มูลค่า |
|---|---|
| วัสดุ | FR4, Tg สูง FR4, ความถี่สูง, โรเจอร์ส, อลูมิเนียม |
| ขนาดรูขั้นต่ํา | 0.2 มม. |
| สีผ้าไหม | ขาว ดํา เหลือง |
| ความหนาของแผ่น | 0.4-3.2 มิลลิเมตร |
| ความกว้างเส้นขนานขั้นต่ํา/ระยะระหว่าง | 3/3มิล |
| เลขชั้น | 4-20 |
| ระยะเวลาการชําระเงิน | T/T PayPal เวสเทิร์นยูเนี่ยน |
| สีหน้ากากผสม | เขียว น้ําเงิน ขาว ดํา แดง เหลือง |
| การบํารุงผิว | HASL, OSP, ENIG, ทองแดง |
| ความหนาของทองแดง | 1-6 oz |
การใช้งาน:
บอร์ดวงจรพิมพ์หลายชั้นของ JIETENG เป็นตัวเลือกที่สมบูรณ์แบบสําหรับธุรกิจหรือบุคคลใด ๆ ที่กําลังมองหาทางออกที่น่าเชื่อถือและมีประหยัดจาก 4-20 ชั้นและความหนาของแผ่น 0.4-3.2mm, มันสามารถตอบสนองความต้องการของโครงการใด ๆ ได้อย่างง่ายดาย ความหนาของทองแดงสามารถปรับจาก 1-6oz และความกว้างเส้นขั้นต่ํา / ระยะห่างคือ 3/3 มิล. นอกจากนี้,มันมีหลากหลายสีหน้ากาก solder, รวมถึงสีเขียว, สีฟ้า, ขาว, สีดํา, สีแดงและสีเหลือง. ดังกล่าว, มันเป็นทางเลือกที่สมบูรณ์แบบสําหรับการใช้งานใด ๆ หรือฉากที่ต้องการการแก้ไขที่น่าเชื่อถือและมีประหยัด.
การปรับแต่ง:
บอร์ดวงจรพิมพ์หลายชั้นจาก JIETENG
คุณกําลังมองหาบอร์ดวงจรพิมพ์หลายชั้นที่มีคุณภาพสูงและน่าเชื่อถือ? JIETENG ให้คุณที่ดีที่สุดที่กําหนดเอง Multi Layer Printed Circuit Board การแก้ไข
บอร์ดวงจรพิมพ์หลายชั้นของเรามีความกว้างเส้นขั้นต่ํา 3/3 มิล, ความหนาทองแดง 1-6 oz, และขนาดรูขั้นต่ํา 0.2 มม. วัสดุที่ใช้ประกอบด้วย FR4, High Tg FR4,ความถี่สูง, Rogers และอลูมิเนียม. ตัวเลือกการเสร็จผิวรวมถึง HASL, OSP, ENIG, Immersion Silver และ Gold Plating.
บอร์ดวงจรพิมพ์หลายชั้นของ JIETENG ผลิตในจีน และมีชื่อเสียงสําหรับความทนทานและความน่าเชื่อถือของพวกเขา
การสนับสนุนและบริการ:
เราให้บริการสนับสนุนทางเทคนิคและบริการสําหรับ บอร์ดวงจรพิมพ์หลายชั้น (PCB) บริการของเราประกอบด้วย:
- การให้คําปรึกษาและปรับปรุงการออกแบบ: ทีมวิศวกรที่มีประสบการณ์ของเราสามารถช่วยคุณออกแบบ PCBs ของคุณเพื่อการทํางานและความน่าเชื่อถือสูงสุด
- การประกอบแผ่นวงจรพิมพ์: เทคนิคผู้มีประสบการณ์ของเราสามารถประกอบ PCBs ของคุณด้วยความแม่นยําและคุณภาพสูงสุด
- การทดสอบและแก้ปัญหา: ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณในการทดสอบและแก้ปัญหา PCBs ของคุณ
- ซ่อมแซมและบํารุงรักษา: เราให้บริการซ่อมแซมและบํารุงรักษา PCBs ของคุณ
การบรรจุและการขนส่ง
การบรรจุและการจัดส่งแผ่นวงจรพิมพ์หลายชั้น
เพื่อให้แน่ใจว่า บอร์ดวงจรพิมพ์หลายชั้นถูกเก็บรักษา, แพ็คและส่งอย่างปลอดภัยและปลอดภัย, ขั้นตอนต่อไปนี้ต้องดําเนินการ:
- การใช้แผ่นป้องกันเพื่อปกปิดด้านล่างของแผ่นวงจรพิมพ์หลายชั้น
- บอร์ดวงจรพิมพ์หลายชั้น ควรวางในถุงกันสติก
- กระเป๋ากันสติกควรถูกปิดและวางในถังส่งที่ได้รับการอนุมัติจาก ESD
- คอนเทนเนอร์การขนส่งที่ได้รับการอนุมัติจาก ESD ควรติดป้ายด้วยข้อมูลการขนส่งที่เหมาะสม
- คอนเทนเนอร์การขนส่งที่ได้รับการอนุมัติจาก ESD ควรวางอยู่ในคอนเทนเนอร์การขนส่งขนาดใหญ่ที่มีวัสดุปัสดุที่เหมาะสม
- คอนเทนเนอร์ขนส่งขนาดใหญ่ ควรติดป้ายที่มีข้อมูลการขนส่งที่เหมาะสม
- คอนเทนเนอร์ขนส่งขนาดใหญ่ควรถูกปิดไว้อย่างมั่นคง และส่งไปยังจุดหมาย
FAQ:
- คําถาม: บอร์ดวงจรพิมพ์หลายชั้นคืออะไร?
- ตอบ: บอร์ดวงจรพิมพ์หลายชั้น เป็นชนิดของบอร์ดวงจรที่ประกอบด้วยหลายชั้นของวัสดุ dielectric และชั้นของแผ่นทองแดงที่ laminated กันเพื่อสร้างบอร์ดมันถูกผลิตโดย JIETENG ด้วยรุ่นเบอร์ PCB บอร์ดวงจรและต้นกําเนิดจากประเทศจีน.
- คําถาม: ข้อดีของแผ่นวงจรพิมพ์หลายชั้นคืออะไร?
- ตอบ: บอร์ดวงจรพิมพ์หลายชั้น ให้ความยืดหยุ่นในการออกแบบมากขึ้น ความหนาแน่นสูงขึ้น ผลงานไฟฟ้าที่ดีขึ้น และขนาดบอร์ดที่เล็กกว่า
- คําถาม: วัสดุอะไรที่ใช้ในการผลิตแผ่นวงจรพิมพ์หลายชั้น?
- ตอบ: วัสดุที่ใช้ในการผลิตแผ่นวงจรพิมพ์หลายชั้นโดยทั่วไปรวมทองแดง วัสดุ laminate และหน้ากาก solder
- คําถาม: บอร์ดวงจรพิมพ์หลายชั้นผลิตอย่างไร?
- ตอบ: บอร์ดวงจรพิมพ์หลายชั้นถูกผลิตโดยการผสมผสานชั้นหลายชั้นของวัสดุไฟฟ้าและแผ่นทองแดงด้วยกันบอร์ดถูกถักด้วยสารเคมีเพื่อกําจัดทองแดงที่ไม่ต้องการ, และผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสม
- คําถาม: การใช้งานของแผ่นวงจรพิมพ์หลายชั้นคืออะไร?
- ตอบ: บอร์ดวงจรพิมพ์หลายชั้นถูกใช้อย่างแพร่หลายในหลายประเภทการใช้งาน รวมถึงอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์รถยนต์ อุปกรณ์การแพทย์และอุตสาหกรรม
