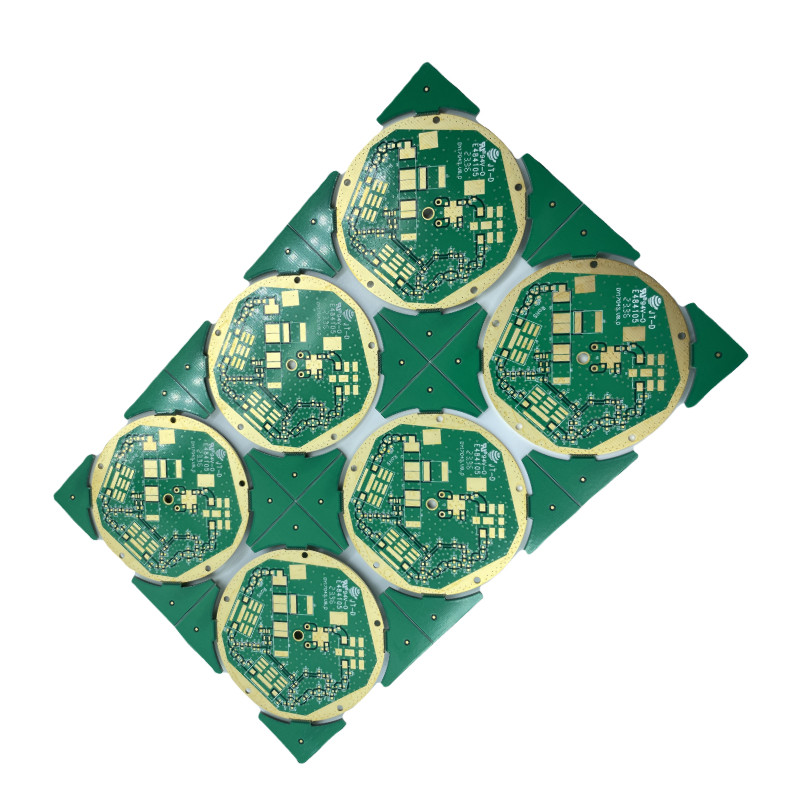

แผงวงจรอิเล็กทรอนิกส์ Pcb Smt Assembly 2 ชั้น 1oz ความหนาของทองแดง
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สีหน้ากากประสาน | สีเขียว | ความหนาของทองแดง | 1 ออนซ์ |
|---|---|---|---|
| เสร็จสิ้นพื้นผิว | แฮส | Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง | 0.1มม./0.1มม |
| ประเภทสินค้า | การประกอบ PCB SMT | นาที. ขนาดรู | 0.2มม |
| สีซิลค์สกรีน | สีขาว | เลเยอร์ PCB | 2 ชั้น |
| เน้น | 1 oz PCB SMT ชุด 2 ชั้น PCB SMT ชุด 1 oz SMT พิมพ์แผ่นวงจร,2 layer pcb smt assembly,1 oz smt printed circuit board |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
PCB SMT Assembly เป็นกระบวนการบัดกรีและประกอบอุปกรณ์ยึดพื้นผิวกับแผงวงจรพิมพ์การประกอบประเภทนี้ต้องใช้ความแม่นยำและความแม่นยำในระดับสูงเพื่อให้แน่ใจว่าผลิตภัณฑ์ขั้นสุดท้ายมีคุณภาพดีที่สุดชุดประกอบนี้มีจำหน่ายในสีซิลค์สกรีนสีขาว สีหน้ากากประสานสีเขียว ขนาด PCB 2 ชั้น 100 มม.* 100 มม. และพื้นผิว HASLการประกอบประเภทนี้มอบโซลูชันที่เชื่อถือได้และคุ้มค่าสำหรับการบัดกรีแผงวงจรพิมพ์และการประกอบอุปกรณ์ยึดบนพื้นผิว
คุณสมบัติ:
- ชื่อสินค้า: แอสเซมบลี PCB SMT
- ความหนาของแผ่น PCB: 1.6 มม
- เสร็จสิ้นพื้นผิว: HASL
- นาที.ขนาดรู: 0.2 มม
- ชั้น PCB: 2 ชั้น
- สีหน้ากากประสาน: สีเขียว
- ชุดประกอบการบัดกรีแบบยึดพื้นผิว
- การประกอบอุปกรณ์ยึดพื้นผิว
- การประกอบอุปกรณ์ยึดพื้นผิว
- การประกอบแผงวงจรพิมพ์
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทสินค้า | ประกอบ PCB SMT |
| สีซิลค์สกรีน | สีขาว |
| ขนาดพีซีบี | 100 มม.* 100 มม |
| ความหนาของพีซีบี | 1.6มม |
| สนามส่วนประกอบ | 0.5มม |
| สีหน้ากากประสาน | สีเขียว |
| ความหนาของทองแดง | 1 ออนซ์ |
| พื้นผิวเสร็จสิ้น | ฮาสแอล |
| วัสดุพีซีบี | FR-4 |
| นาที.ขนาดรู | 0.2มม |
| เทคโนโลยี | การประกอบอุปกรณ์ยึดพื้นผิว, การประกอบแผงวงจรอิเล็กทรอนิกส์, การประกอบการบัดกรีแบบยึดพื้นผิว |
การใช้งาน:
JIETENG แผงวงจร PCB SMT Assembly เป็นโซลูชันการประกอบอุปกรณ์ยึดพื้นผิวที่เชื่อถือได้และมีประสิทธิภาพและโซลูชันการประกอบบัดกรียึดพื้นผิวมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมบัดกรีแผงวงจรพิมพ์ (PCB) โดยให้ความหนาทองแดงระดับสุดยอด 1 ออนซ์ และขนาดรูขั้นต่ำ 0.2 มม.ระยะห่างของส่วนประกอบมีขนาดเล็กเพียง 0.5 มม. และพื้นผิวสำเร็จคือ HASLโซลูชันการประกอบ SMT ของเรายังมีการทดสอบโพรบบินเพื่อให้มั่นใจในคุณภาพและความแม่นยำทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับความต้องการในการบัดกรี PCB ของคุณ
การปรับแต่ง:
JIETENG PCB SMT ประกอบ
ชื่อยี่ห้อ: JIETENG
หมายเลขรุ่น: แผงวงจร PCB
สมุฏฐาน: ประเทศจีน
ส่วนประกอบ PITCH: 0.5 มม
นาที.ความกว้างของเส้น/พื้นที่: 0.1 มม./0.1 มม
สีซิลค์สกรีน: ขาว
ความหนาของทองแดง: 1 ออนซ์
เสร็จสิ้นพื้นผิว: HASL
JIETENG PCB SMT Assembly มีความเชี่ยวชาญในการประกอบอุปกรณ์ยึดพื้นผิว ชุดบัดกรียึดพื้นผิว และชุดแผงวงจรอิเล็กทรอนิกส์ โดยให้ระยะพิทช์ส่วนประกอบที่มีความแม่นยำสูง 0.5 มม. นาทีความกว้างของเส้น/ช่องว่าง 0.1 มม./0.1 มม. สีซิลค์สกรีนสีขาว ความหนาทองแดง 1 ออนซ์ และการตกแต่งพื้นผิว HASL
การสนับสนุนและบริการ:
การสนับสนุนและบริการทางเทคนิคของ PCB SMT Assembly ช่วยให้ลูกค้ามีเครื่องมือและทรัพยากรที่จำเป็นในการรักษาผลิตภัณฑ์ PCB SMT Assembly ของตนบริการของเราประกอบด้วย:
- การสนับสนุนด้านเทคนิค - ทีมสนับสนุนด้านเทคนิคที่มีประสบการณ์ของเราพร้อมที่จะตอบคำถามและให้คำแนะนำในทุกด้านของการประกอบ PCB SMT
- การอัปเดตซอฟต์แวร์ - เราจัดให้มีการอัปเดตซอฟต์แวร์เป็นประจำเพื่อให้แน่ใจว่าลูกค้าของเราทุกคนสามารถเข้าถึงคุณสมบัติและฟังก์ชันการทำงานล่าสุดได้
- การเปลี่ยนชิ้นส่วน - เราให้บริการเปลี่ยนส่วนประกอบสำหรับชิ้นส่วนที่ชำรุด
- บริการนอกสถานที่ - ทีมบริการนอกสถานที่ของเราพร้อมให้ความช่วยเหลือลูกค้าในการติดตั้งและตั้งค่า
- การฝึกอบรมและการศึกษา - เราจัดให้มีการฝึกอบรมและให้ความรู้เพื่อให้แน่ใจว่าลูกค้าทุกคนมีความรู้และสบายใจกับผลิตภัณฑ์ PCB SMT Assembly ของตน
การบรรจุและจัดส่ง:
PCB SMT Assembly บรรจุภัณฑ์และการจัดส่ง:
บรรจุภัณฑ์: ผลิตภัณฑ์ PCB SMT Assembly ได้รับการบรรจุอย่างปลอดภัยเพื่อป้องกันความเสียหายระหว่างการขนส่ง
การจัดส่ง: ผลิตภัณฑ์ PCB SMT Assembly ได้รับการจัดส่งด้วยความเอาใจใส่เพื่อให้แน่ใจว่าจะมาถึงอย่างปลอดภัยและตรงเวลา
คำถามที่พบบ่อย:
- Q1: PCB SMT Assembly คืออะไร?
- A1:PCB SMT Assembly เป็นกระบวนการสร้างแผงวงจรพิมพ์ (PCB) โดยการวางส่วนประกอบที่ยึดพื้นผิวไว้บน PCB ด้วยความช่วยเหลือของเครื่องจักรอัตโนมัติที่ผลิตโดย JIETENG
- Q2: PCB SMT Assembly มีประโยชน์อย่างไร?
- A2: ประโยชน์หลักของ PCB SMT Assembly คือช่วยให้สามารถผลิตแผงวงจรขนาดเล็กและมีประสิทธิภาพมากขึ้นช่วยให้ผู้ผลิตสามารถผลิตผลิตภัณฑ์คุณภาพสูงขึ้นด้วยต้นทุนที่ต่ำลง
- Q3: ต้นกำเนิดของ PCB SMT Assembly ของ JIETENG คืออะไร?
- A3:JIETENG's PCB SMT Assembly ผลิตในประเทศจีน โดยใช้เทคโนโลยีล่าสุดเพื่อผลิตแผงวงจรพิมพ์คุณภาพสูง
- Q4: ส่วนประกอบประเภทใดที่สามารถนำมาใช้ใน PCB SMT Assembly?
- A4:PCB SMT Assembly สามารถใช้ประกอบส่วนประกอบต่างๆ เช่น ตัวเก็บประจุ ตัวต้านทาน วงจรรวม และทรานซิสเตอร์
- Q5: ข้อดีของการใช้ PCB SMT Assembly ของ JIETENG คืออะไร?
- A5: แอสเซมบลี PCB SMT ของ JIETENG มีความน่าเชื่อถือและคุ้มค่าอีกทั้งยังมีระยะเวลาในการผลิตแผงวงจรพิมพ์ที่สั้นอีกด้วย
