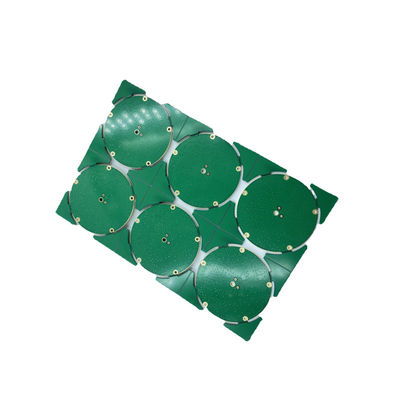

อิเล็กทรอนิกส์ Fr4 โปรต prototipe PCB Assembly With Hasl Surface Finish
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| วัสดุ PCB | FR4 | สีหน้ากากประสาน | สีเขียว |
|---|---|---|---|
| ชื่อสินค้า | การประกอบ PCB ต้นแบบ | ความหนาของ PCB | 1.6มม |
| เสร็จสิ้นพื้นผิว | แฮส | ขนาด PCB | 100มม.*100มม |
| น้ำหนักทองแดง | 1 ออนซ์ | เลเยอร์ PCB | 2 ชั้น |
| เน้น | fr4 โปรโมทิตี้พีซีบีการประกอบ,การประกอบ PCB แบบต้นฉบับ,fr4 องค์ประกอบต้นแบบอิเล็กทรอนิกส์ |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
Prototype PCB Assembly เป็นผลิตภัณฑ์ที่ออกแบบมาสำหรับการผลิตประกอบ PCB และการประกอบวงจรพิมพ์ด้วยการใช้ต้นแบบนี้ ลูกค้าสามารถบรรลุผลสำเร็จที่ต้องการได้อย่างง่ายดาย เช่น การสร้างต้นแบบ PCB ที่รวดเร็วและคุ้มค่าโดดเด่นด้วยคุณภาพและประสิทธิภาพสูง และมีวงแหวนวงแหวนขั้นต่ำ 0.1 มม., PCB 2 ชั้น, ขนาด PCB 100 มม. * 100 มม. และวัสดุ FR4 PCBด้วยต้นแบบ PCB ของเรา คุณจะได้รับผลลัพธ์ที่ดีที่สุดและผลิตภัณฑ์ที่น่าพึงพอใจที่สุด
คุณสมบัติ:
- การผลิตประกอบ PCB ต้นแบบ
- เสร็จสิ้นพื้นผิว: HASL
- สะพานหน้ากากประสานขั้นต่ำ: 0.1 มม
- ขนาด PCB: 100 มม.* 100 มม
- ขนาดรูเล็ก: 0.2 มม
- แหวนวงแหวนต่ำสุด: 0.1 มม
- การผลิตชิ้นส่วน PCB ต้นแบบ
พารามิเตอร์ทางเทคนิค:
| คุณสมบัติ | ค่า |
|---|---|
| แหวนวงแหวนขั้นต่ำ | 0.1มม |
| สีหน้ากากประสาน | สีเขียว |
| เลเยอร์ PCB | 2 ชั้น |
| ขนาดรูขั้นต่ำ | 0.2มม |
| ความกว้างของเส้นขั้นต่ำ/ช่องว่าง | 0.1 มม./0.1 มม |
| สะพานหน้ากากประสานมิน | 0.1มม |
| วิธีทดสอบ | การทดสอบโพรบบิน |
| พื้นผิวเสร็จสิ้น | ฮาสแอล |
| สีซิลค์สกรีน | สีขาว |
| น้ำหนักทองแดง | 1 ออนซ์ |
การใช้งาน:
JIETENG ประกอบแผงวงจร PCB
JIETENG ประกอบแผงวงจร PCB เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับการผลิตต้นแบบ PCB และการประกอบวงจรพิมพ์เป็นชุดบอร์ดพิมพ์ที่เชื่อถือได้และคุ้มค่าที่มาพร้อมกับคุณสมบัติที่ยอดเยี่ยมมีขนาดรูเล็กสุด 0.2 มม. และพื้นผิว HASLทำจากวัสดุ FR4 และ PCB หนา 1.6 มม.น้ำหนักทองแดง 1 ออนซ์คุณสมบัติทั้งหมดนี้ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานการประกอบ PCB ต้นแบบ
ชุดแผงวงจร PCB ของ JIETENG ได้รับการออกแบบมาเพื่อตอบสนองข้อกำหนดด้านความทนทานที่เข้มงวดและจัดหา PCB คุณภาพสูงเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมการแพทย์ ยานยนต์ การบินและอวกาศ และอุตสาหกรรมอื่นๆ ที่จำเป็นต้องมีประสิทธิภาพและความแม่นยำที่เชื่อถือได้นอกจากนี้ยังสามารถใช้กับบอร์ดที่ซับซ้อนและมีความหนาแน่นสูงได้ด้วยชุดแผงวงจร PCB ของ JIETENG คุณสามารถมั่นใจได้ว่า PCB ของคุณผลิตมาอย่างดีและเชื่อถือได้
JIETENG ประกอบแผงวงจร PCB เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับการผลิตต้นแบบ PCB และการประกอบวงจรพิมพ์เป็นตัวเลือกที่เหมาะสำหรับทุกคนที่ต้องการการประกอบบอร์ดพิมพ์ที่เชื่อถือได้และคุ้มค่าโดยนำเสนอคุณสมบัติที่ยอดเยี่ยมและประสิทธิภาพที่แม่นยำ ทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการใช้งานที่หลากหลาย
การปรับแต่ง:
JIETENG - การผลิตต้นแบบ PCB และการประกอบวงจรพิมพ์
หมายเลขรุ่น: แผงวงจร PCB
สมุฏฐาน: ประเทศจีน
วิธีทดสอบ: การทดสอบการบินด้วยโพรบ
ขนาด PCB: 100 มม.* 100 มม
ชั้น PCB: 2 ชั้น
สีหน้ากากประสาน: สีเขียว
สีซิลค์สกรีน: ขาว
JIETENG เชี่ยวชาญในการผลิตต้นแบบ PCB และบริการประกอบวงจรพิมพ์สำหรับการผลิต PCB คุณภาพสูงบริการของเราประกอบด้วยโครงร่างและการออกแบบ PCB การผลิต การจัดหาส่วนประกอบ การประกอบ และการทดสอบ
ทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ของเราใช้เทคโนโลยีล่าสุดเพื่อรับรองความถูกต้องและความน่าเชื่อถือในกระบวนการประกอบเรามอบต้นแบบคุณภาพสูงให้กับลูกค้าของเราซึ่งตรงตามข้อกำหนดเฉพาะที่ต้องการ รวมถึงขนาด PCB ชั้น สีหน้ากากประสาน และสีซิลค์สกรีน
เรามุ่งมั่นที่จะให้บริการลูกค้าด้วยการผลิตต้นแบบ PCB และการบริการประกอบวงจรพิมพ์ที่ดีที่สุดติดต่อเราวันนี้เพื่อรับข้อมูลเพิ่มเติมเกี่ยวกับบริการของเรา
การสนับสนุนและบริการ:
การสนับสนุนทางเทคนิคและบริการประกอบ PCB ต้นแบบ
เราให้การสนับสนุนและบริการทางเทคนิคสำหรับการประกอบ PCB ต้นแบบโดยมีเป้าหมายเพื่อช่วยให้ลูกค้าของเราสร้างผลิตภัณฑ์คุณภาพสูงและเชื่อถือได้เรามีทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ซึ่งสามารถช่วยเหลือคุณในการเลือกส่วนประกอบที่เหมาะสมสำหรับผลิตภัณฑ์ของคุณ ออกแบบและวิเคราะห์เค้าโครง PCB ของคุณ และเพิ่มประสิทธิภาพกระบวนการประกอบของคุณ
เรายังให้การสนับสนุนนอกสถานที่สำหรับการประกอบ PCB ต้นแบบอีกด้วยวิศวกรของเราสามารถให้คำแนะนำและคำแนะนำเกี่ยวกับกระบวนการประกอบของคุณได้ ตลอดจนแก้ไขปัญหาใดๆ ที่เกิดขึ้นนอกจากนี้ เรายังจัดการฝึกอบรมเพื่อให้แน่ใจว่าพนักงานของคุณมีความพร้อมเพียงพอที่จะจัดการกับกระบวนการประกอบชิ้นส่วนของคุณ
การสนับสนุนทางเทคนิคและบริการของเราสำหรับการประกอบ PCB ต้นแบบได้รับการออกแบบมาเพื่อช่วยให้ลูกค้าของเราสร้างผลิตภัณฑ์ที่เชื่อถือได้และมีคุณภาพสูงติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมว่าเราสามารถช่วยคุณเกี่ยวกับความต้องการในการประกอบ PCB ต้นแบบได้อย่างไร
การบรรจุและจัดส่ง:
บรรจุภัณฑ์ประกอบ PCB ต้นแบบและการจัดส่ง
ส่วนประกอบ PCB ต้นแบบได้รับการบรรจุอย่างปลอดภัยในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิต และจัดส่งในกล่องหรือซองบุนวมลูกค้าจะได้รับแจ้งการจัดส่งทางอีเมลหรือข้อความ
กล่องมีป้ายกำกับคำเตือนระบุว่าบรรจุภัณฑ์ประกอบด้วยชุด PCB ต้นแบบ และห้ามเปิดโดยไม่ได้รับอนุญาตลูกค้ายังได้รับหมายเลขติดตามสำหรับการจัดส่งอีกด้วย
พัสดุดังกล่าวได้รับการประกันมูลค่าเต็มของส่วนประกอบ PCB ต้นแบบ และจัดส่งผ่านผู้ให้บริการขนส่งที่เชื่อถือได้ เช่น FedEx หรือ UPS
คำถามที่พบบ่อย:
คำถามที่พบบ่อยเกี่ยวกับการประกอบ PCB ต้นแบบ:
- ถาม:Prototype PCB Assembly ยี่ห้อใด
ตอบ:ชุดประกอบ PCB ต้นแบบคือ JIETENG - ถาม:หมายเลขรุ่นของ Prototype PCB Assembly คืออะไร
ตอบ:หมายเลขรุ่นของชุดประกอบ PCB ต้นแบบคือแผงวงจร PCB - ถาม:แอสเซมบลี PCB ต้นแบบผลิตที่ไหน
ตอบ:แอสเซมบลี PCB ต้นแบบผลิตในประเทศจีน - ถาม:วัตถุประสงค์ของการประกอบ PCB ต้นแบบคืออะไร?
ตอบ:ชุดประกอบ PCB ต้นแบบใช้เพื่อสร้างแผงวงจรพิมพ์สำหรับการสร้างต้นแบบหรือการทดสอบ - ถาม:ส่วนประกอบใดบ้างที่รวมอยู่ในชุดประกอบ PCB ต้นแบบ
ตอบ:ชุดประกอบ PCB ต้นแบบประกอบด้วยส่วนประกอบต่างๆ เช่น วงจรรวม ตัวต้านทาน ตัวเก็บประจุ และทรานซิสเตอร์
