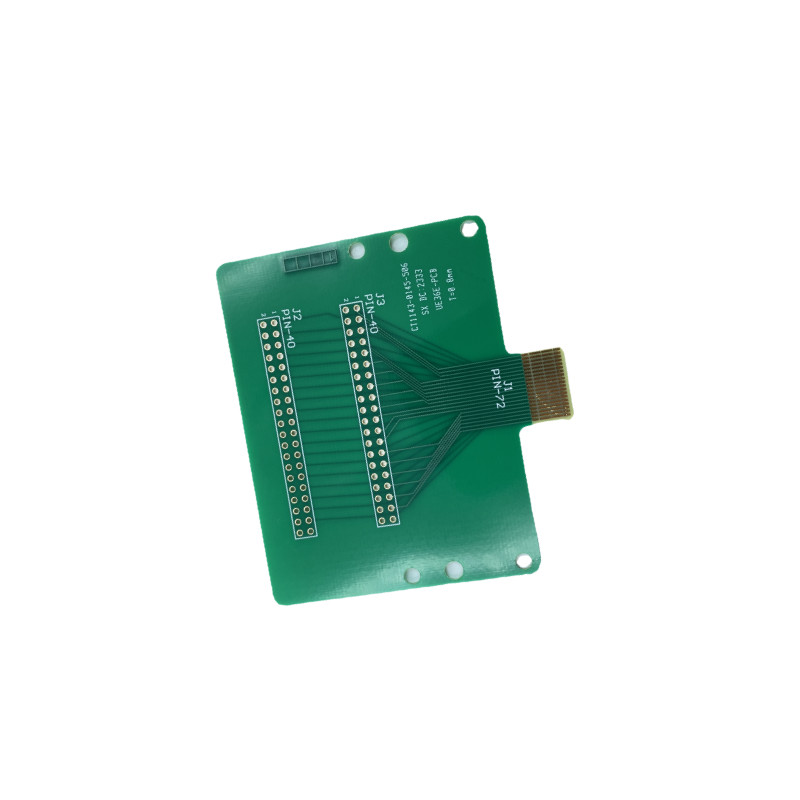

โรเจอร์ส พีซีบี พิมพ์บอร์ดการประกอบ 3 มิล / 3 มิล นาที ความกว้างเส้น / พื้นที่

Place of Origin China
ชื่อแบรนด์ JIETENG
ได้รับการรับรอง ISO/TS16949/RoHS/TS16949
Model Number PCB circuit board
จำนวนสั่งซื้อขั้นต่ำ ต่อรองได้
ราคา negotiable
รายละเอียดการบรรจุ กล่องเปล่าบรรจุสูญญากาศ
เวลาการส่งมอบ 5-8 วันทำการ
เงื่อนไขการชำระเงิน ต่อรองได้
สามารถในการผลิต 360,000 ตร.ม. / ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ความหนาของบอร์ด 0.2mm-3.2mm เสร็จสิ้นพื้นผิว HASL, ENIG, OSP ฯลฯ
วัสดุ FR4, อลูมิเนียม, Rogers, ฯลฯ Min. นาที. Annular Ring วงแหวน 3mil
ความหนาของทองแดง 1/2 ออนซ์-4 ออนซ์ การทดสอบ AOI, X-Ray, Flying Probe เป็นต้น
สีหน้ากากประสาน สีเขียว สีขาว สีดำ ฯลฯ การรับประกัน 1 ปี
เน้น

การประกอบพาน PCB ของโรเจอร์

,

โรเจอร์ส พีซีบี พิมพ์แผ่นวงจร

,

3มิล PCB การประกอบแผ่นวงจรพิมพ์

ฝากข้อความ
รายละเอียดสินค้า

รายละเอียดสินค้า:

การประกอบบอร์ด PCB เป็นกระบวนการประกอบแผงวงจรที่แม่นยำและเชื่อถือได้เป็นกระบวนการที่เกี่ยวข้องกับการผลิตแผงวงจรพิมพ์ (PCB) และการประกอบส่วนประกอบบน PCBโดยทั่วไป PCB จะทำจากลามิเนตหุ้มทองแดง และมีรูปร่าง ขนาด และความหนาต่างกันตั้งแต่ 0.2 มม. ถึง 3.2 มม.ส่วนประกอบจะถูกบัดกรีบน PCB ผ่านการตกแต่งพื้นผิว เช่น HASL, ENIG, OSP ฯลฯ กระบวนการนี้ยังรวมถึงการสกรีนบอร์ดด้วยสีต่างๆ เช่น สีขาว สีดำ สีเหลือง ฯลฯ และต้องมีวงแหวนวงแหวนขั้นต่ำ 3 ล้านนอกจากนี้ หลังจากกระบวนการประกอบ PCB จะได้รับการทดสอบและตรวจสอบเพื่อการประกันคุณภาพPCB สำเร็จรูปมีการรับประกัน 1 ปี

คุณสมบัติ:

  • ชื่อผลิตภัณฑ์:การประกอบบอร์ด PCB
  • สีซิลค์สกรีน:ขาว, ดำ, เหลือง, ฯลฯ
  • การรับประกัน:1 ปี
  • ประเภทการประกอบ:SMT, ทะลุรู, แบบผสม ฯลฯ
  • สีหน้ากากประสาน:เขียวขาวดำ ฯลฯ
  • ความหนาของบอร์ด:0.2 มม.-3.2 มม
  • กระบวนการประกอบแผงวงจร:การออกแบบ การผลิต การทดสอบ การประกอบ ฯลฯ
  • การประกอบแผงวงจร:การวางตำแหน่งส่วนประกอบ การบัดกรี การตรวจสอบ ฯลฯ
  • บริการประกอบแผงวงจร:การออกแบบ PCB, การประกอบ PCB, การทดสอบ PCB ฯลฯ



พารามิเตอร์ทางเทคนิค:



พารามิเตอร์คำอธิบาย
ความหนาของบอร์ด0.2 มม.-3.2 มม
ความหนาของทองแดง1/2ออนซ์-4ออนซ์
นาที.ขนาดรู0.2มม
นาที.ความกว้างของเส้น/ช่องว่าง3ล้าน/3ล้าน
การรับประกัน1 ปี
ประเภทการประกอบSMT, ทะลุรู, แบบผสม ฯลฯ
พื้นผิวเสร็จสิ้นHASL, ENIG, OSP ฯลฯ
สีหน้ากากประสานเขียวขาวดำ ฯลฯ
สีซิลค์สกรีนขาว, ดำ, เหลือง, ฯลฯ
วัสดุFR4, อลูมิเนียม, โรเจอร์ส ฯลฯ



การใช้งาน:


JIETENG PCB Board Assembly เป็นกระบวนการประกอบแผงวงจรคุณภาพสูงและบริการที่นำเสนอโดย JIETENG ซึ่งเป็นซัพพลายเออร์ที่เชื่อถือได้และมีประสบการณ์จากประเทศจีนมีการใช้ในการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงเครื่องจักรอุตสาหกรรมและอุปกรณ์ทางการแพทย์ส่วนประกอบบอร์ด PCB นี้มีตัวเลือกการปรับแต่งที่ดีที่สุดด้วยสีหน้ากากประสาน ความหนาของทองแดง การทดสอบ และขั้นต่ำตัวเลือกขนาดรูด้วยการประกอบแผงวงจรแบบกำหนดเองของ JIETENG ลูกค้าสามารถเลือกสีเขียว สีขาว สีดำ และสีอื่นๆ สำหรับหน้ากากประสานได้ตัวเลือกความหนาของทองแดงมีตั้งแต่ 1/2oz ถึง 4ozการทดสอบประกอบด้วย AOI, X-Ray และ Flying Probeนาที.ขนาดรู 0.2 มม.กระบวนการประกอบแผงวงจรของ JIETENG มีชื่อเสียงในด้านคุณภาพและความน่าเชื่อถือลูกค้าสามารถมั่นใจได้ว่าส่วนประกอบของบอร์ด PCB จะเป็นไปตามข้อกำหนดที่แน่นอน


การปรับแต่ง:



บริการประกอบบอร์ด PCB จาก JIETENG

JIETENG เป็นผู้ให้บริการประกอบบอร์ด PCB อย่างมืออาชีพเรามีความเชี่ยวชาญในกระบวนการผลิต PCBA และกระบวนการประกอบแผงวงจรสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ทุกชนิดคุณสมบัติบริการประกอบบอร์ด PCB แบบกำหนดเองของเรา:

  • ชื่อยี่ห้อ: JIETENG
  • หมายเลขรุ่น: แผงวงจร PCB
  • สมุฏฐาน: ประเทศจีน
  • สีหน้ากากประสาน: เขียว, ขาว, ดำ, ฯลฯ
  • ความหนาของบอร์ด: 0.2 มม.-3.2 มม
  • การรับประกัน: 1 ปี
  • นาที.ขนาดรู: 0.2 มม
  • ชื่อสินค้า: ประกอบบอร์ด PCB

กระบวนการประกอบแผงวงจรของเราได้รับการออกแบบมาเพื่อให้ตรงตามมาตรฐานคุณภาพและความแม่นยำสูงสุดเรารับประกันว่าลูกค้าของเราจะได้รับบริการประกอบบอร์ด PCB ที่ดีที่สุดด้วยการตอบสนองที่รวดเร็ว ราคาที่แข่งขันได้ และมาตรฐานคุณภาพสูงสุด


การสนับสนุนและบริการ:



การสนับสนุนทางเทคนิคและบริการประกอบบอร์ด PCB

เราให้การสนับสนุนและบริการทางเทคนิคที่หลากหลายสำหรับผลิตภัณฑ์ประกอบบอร์ด PCBทีมวิศวกรที่มีประสบการณ์ของเราจะสามารถช่วยเหลือคุณในการสอบถามทางเทคนิคใดๆ ที่คุณอาจมีเกี่ยวกับผลิตภัณฑ์ของเรานอกจากนี้เรายังให้ความช่วยเหลือด้านเทคนิคในการพัฒนาการออกแบบชุดประกอบบอร์ด PCB ใหม่ ซึ่งช่วยให้มั่นใจว่าผลิตภัณฑ์ของคุณมีคุณภาพสูงสุด
การสนับสนุนทางเทคนิคและบริการของเรามีดังต่อไปนี้:

  • จัดทำข้อกำหนดผลิตภัณฑ์และแนวทางการออกแบบ
  • ช่วยเหลือในการออกแบบและทดสอบต้นแบบ
  • ให้ความช่วยเหลือด้านการออกแบบสำหรับการผลิต
  • ให้การสนับสนุนด้านเทคนิคในกระบวนการประกอบ
  • ให้บริการแก้ไขปัญหาและซ่อมแซม
  • ให้การสนับสนุนซอฟต์แวร์และฮาร์ดแวร์

ทีมงานของเราพร้อมให้การสนับสนุนด้านเทคนิคและการบริการที่ดีที่สุดแก่คุณ และเพื่อให้แน่ใจว่าผลิตภัณฑ์ประกอบบอร์ด PCB ของคุณมีคุณภาพสูงสุด


การบรรจุและจัดส่ง:



บรรจุภัณฑ์และจัดส่งสำหรับการประกอบบอร์ด PCB

การบรรจุและจัดส่งสำหรับการประกอบบอร์ด PCB เป็นส่วนสำคัญของกระบวนการผลิตสิ่งสำคัญคือต้องแน่ใจว่าผลิตภัณฑ์ได้รับการปกป้องอย่างดีและจัดส่งไปยังปลายทางอย่างปลอดภัยเทคนิคการบรรจุและจัดส่งที่เหมาะสมสามารถช่วยลดความเสียหายระหว่างการขนส่ง ทำให้มั่นใจได้ว่าสินค้าจะอยู่ในสภาพเดียวกับเมื่อออกจากโรงงาน

บรรจุภัณฑ์

บรรจุภัณฑ์ของชุดบอร์ด PCB ควรได้รับการออกแบบเพื่อปกป้องผลิตภัณฑ์จากการกระแทก การสั่นสะเทือน ฝุ่น ความชื้น และปัจจัยด้านสิ่งแวดล้อมอื่นๆควรออกแบบบรรจุภัณฑ์เพื่อลดความเสี่ยงต่อความเสียหายระหว่างการขนส่ง ทั้งนี้ขึ้นอยู่กับขนาดและน้ำหนักของผลิตภัณฑ์วัสดุบรรจุภัณฑ์ทั่วไป ได้แก่ โฟม แผ่นกันกระแทก กระดาษแข็งลูกฟูก และวัสดุกันกระแทกอื่นๆ

การส่งสินค้า

เมื่อผลิตภัณฑ์ได้รับการบรรจุอย่างเหมาะสมแล้ว ก็สามารถจัดส่งโดยใช้บริษัทขนส่งที่เชื่อถือได้วิธีการจัดส่งที่ดีที่สุดอาจรวมถึงการขนส่งทางบก ทางอากาศ หรือทางทะเล ทั้งนี้ขึ้นอยู่กับปลายทางค่าจัดส่งจะขึ้นอยู่กับขนาดและน้ำหนักของสินค้า ปลายทาง และปัจจัยอื่นๆสิ่งสำคัญคือต้องแน่ใจว่าผู้ให้บริการขนส่งมีความน่าเชื่อถือและมีประวัติที่ดีในการส่งมอบผลิตภัณฑ์ตรงเวลา



คำถามที่พบบ่อย:



ถาม: การประกอบบอร์ด PCB คืออะไร
ตอบ: PCB Board Assembly เป็นเทคโนโลยีที่ใช้ในการประกอบและเชื่อมต่ออุปกรณ์ไฟฟ้าบนแผงวงจรพิมพ์ (PCB) โดยใช้บัดกรีจัดทำโดย JIETENG โดยมีแผงวงจร PCB หมายเลขรุ่นที่มีต้นกำเนิดจากประเทศจีน
ถาม: ส่วนประกอบใดบ้างที่ใช้ในการประกอบบอร์ด PCB
ตอบ: ส่วนประกอบที่ใช้ในการประกอบบอร์ด PCB อาจรวมถึงตัวต้านทาน ตัวเก็บประจุ ทรานซิสเตอร์ วงจรรวม ขั้วต่อ สวิตช์ และส่วนประกอบอื่นๆ
ถาม: กระบวนการประกอบบอร์ด PCB คืออะไร?
ตอบ: โดยทั่วไปกระบวนการประกอบบอร์ด PCB เกี่ยวข้องกับการวางส่วนประกอบบนบอร์ด PCB บัดกรีส่วนประกอบให้เข้าที่ จากนั้นทดสอบบอร์ดเพื่อให้แน่ใจว่าทำงานได้อย่างเหมาะสม
ถาม: ใช้เครื่องมือประเภทใดในการประกอบบอร์ด PCB
ตอบ: เครื่องมือที่ใช้ในการประกอบบอร์ด PCB อาจรวมถึงเครื่องมือบัดกรี อุปกรณ์ทดสอบและการวัด และเครื่องมืออื่นๆ มากมายที่ใช้ในกระบวนการประกอบ
ถาม: การใช้ PCB Board Assembly มีประโยชน์อย่างไร?
ตอบ: การประกอบบอร์ด PCB เป็นวิธีที่คุ้มค่าและมีประสิทธิภาพในการประกอบชิ้นส่วนไฟฟ้า และสามารถให้แพลตฟอร์มที่สม่ำเสมอและเชื่อถือได้สำหรับการใช้งานด้านอิเล็กทรอนิกส์ที่หลากหลาย
