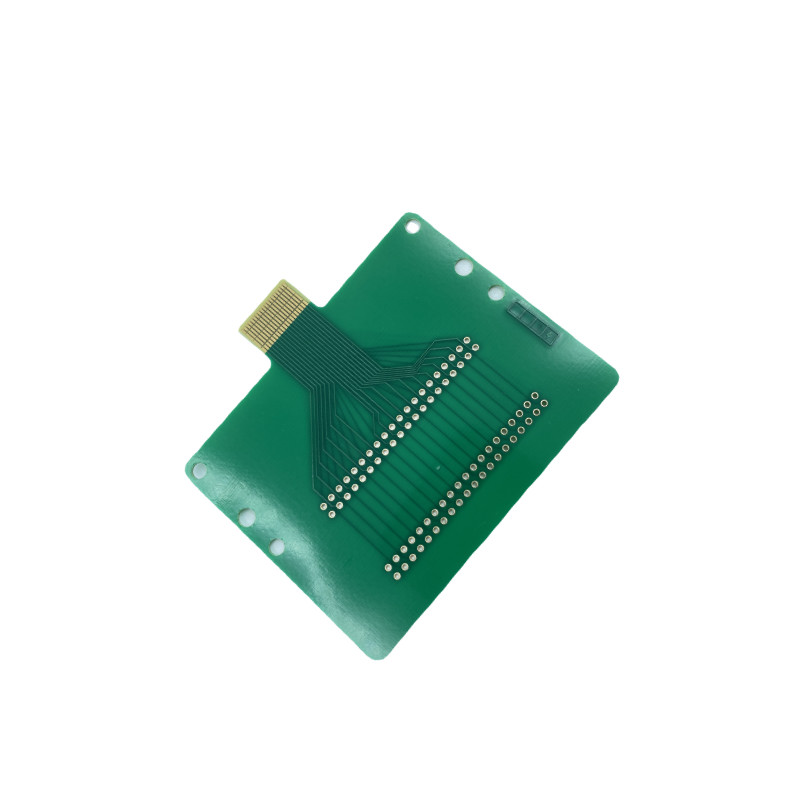

HASL รุ่นแรก การประกอบแผ่นวงจรพิมพ์หลายชั้น
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความกว้างบรรทัดขั้นต่ำ / ช่องว่าง | 0.1มม./0.1มม | เสร็จสิ้นพื้นผิว | แฮส |
|---|---|---|---|
| ชื่อสินค้า | การประกอบ PCB ต้นแบบ | ขนาดรูต่ำสุด | 0.2มม |
| สีหน้ากากประสาน | สีเขียว | ความหนาของ PCB | 1.6มม |
| เลเยอร์ PCB | 2 ชั้น | แหวนวงแหวนขั้นต่ำ | 0.1มม |
| เน้น | ชุดแผ่นวงจรพิมพ์แบบต้นแบบหลายชั้น ชุดแผ่นวงจรพิมพ์แบบต้นแบบ HASL ชุดแผ่นวงจรพิมพ์แบบต้นแบบหลายชั้น ชุดแผ่นวงจรพิมพ์แบบต้นแบบอิเล็กทรอนิกส์,HASL prototype printed circuit board assembly,multilayer electronic prototype assembly |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
การประกอบ PCB แบบต้นแบบคือกระบวนการผลิตในการสร้างการประกอบแผ่นพิมพ์ ซึ่งเป็นแผ่นที่สามารถใช้ได้สําหรับอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์หลากหลายการประกอบแผ่นพิมพ์ประกอบด้วยแผ่นวงจรพิมพ์ (PCB) และส่วนประกอบที่หลากหลายPCB เป็นองค์ประกอบหลักของการประกอบแผ่นพิมพ์ และมันทําจากโลเมนเนตเคลือบทองแดงแลมเนตเคลือบทองแดงเป็นวัสดุที่มีฐานโลหะประกอบด้วยชั้นบางของทองแดงและพื้นฐานประกอบชั้นทองแดงถูกกราฟด้วยรูปแบบของการเชื่อมต่อเพื่อสร้างแผ่นวงจรพิมพ์
กระบวนการประกอบ PCB แบบต้นแบบเกี่ยวกับการออกแบบและผลิตแผ่นวงจรพิมพ์ที่มีส่วนประกอบที่หลากหลายส่วนประกอบถูกติดตั้งบน PCB เพื่อสร้างวงจรไฟฟ้าและอิเล็กทรอนิกส์ที่ต้องการ. PCB จากนั้นจะถูกทดสอบและตรวจสอบเพื่อให้แน่ใจว่าวงจรทํางานอย่างถูกต้อง. PCB จากนั้นถูกเคลือบด้วยสีหน้ากากผสมผสาน, ซึ่งสามารถเป็นสีเขียวหรือสีอื่น ๆ;นี้ช่วยป้องกัน PCB จากความเสียหายที่เกิดจากการกัดกรอง, ความร้อน และปัจจัยสิ่งแวดล้อมอื่นๆ
กระบวนการประกอบ PCB แบบต้นแบบต้องการความแม่นยําและความแม่นยําสูง PCB ต้องตอบสนองเกณฑ์บางอย่าง เช่น แหวนวงกลมขั้นต่ํา 0.1 มม น้ําหนักทองแดง 1 ozความกว้างเส้น/พื้นที่ขั้นต่ํา 0.1 มิลลิเมตร/0.1 มิลลิเมตร และขนาด PCB 100 มิลลิเมตร * 100 มิลลิเมตร โดยตอบสนองเกณฑ์เหล่านี้ บอร์ดสามารถใช้ได้สําหรับการใช้งานด้านอิเล็กทรอนิกส์และไฟฟ้าที่หลากหลาย
ลักษณะ:
- ชื่อสินค้า:รุ่นแรกของ PCB
- ขนาดหลุม:0.2 มม.
- สะพานหน้ากากหมึก0.1 มม.
- ความหนา PCB:1.6 มิลลิเมตร
- วัสดุ PCBFR4
- ปลายผิว:HASL
- บริการ:การผลิต PCB Prototype การผลิต PCB Assembly การประกอบแผ่นพิมพ์
ปริมาตรเทคนิค:
| รายละเอียด | รายละเอียด |
|---|---|
| ปลายผิว | HASL |
| สีหน้ากากผสม | สีเขียว |
| ขั้นต่ําความกว้างเส้น/พื้นที่ | 0.1 มิลลิเมตร/0.1 มิลลิเมตร |
| ขนาด PCB | 100mm*100mm |
| มินแหวนวงกลม | 0.1 มม. |
| สะพานหน้ากากหมึก | 0.1 มม. |
| ขนาดหลุม | 0.2 มม. |
| วัสดุ PCB | FR4 |
| สีผ้าไหม | สีขาว |
| ความหนาของ PCB | 1.6 มิลลิเมตร |
การใช้งาน:
การผลิต PCB ประกอบต้นแบบจาก JIETENG เป็นทางเลือกที่สมบูรณ์แบบสําหรับบริษัทที่ต้องการ PCB ที่น่าเชื่อถือและมีคุณภาพสูงเราให้บริการ PCB การผลิตครบวงจร สําหรับต้นแบบและ PCB การผลิตปริมาณน้อยบริการผลิต PCB ประกอบต้นแบบของเรา ให้ลูกค้าประกอบ PCB ที่มีคุณภาพสูงสุด จากวัสดุ FR4 ด้วยการทําปลายผิว HASLสีขาวสีผ้าไหม และสีสีเขียวสีหน้ากากผสมเรานําเสนอราคาที่แข่งขันที่สุดสําหรับบริการ PCB การผลิตในประเทศจีน และการบริการลูกค้าที่ดีที่สุดบริการผลิต PCB ประกอบต้นแบบของเรา เหมาะสําหรับผู้ที่ต้องการ PCB คุณภาพสูงสําหรับต้นแบบของพวกเขาและสําหรับคนที่ต้องการเวลาในการตอบสนองที่รวดเร็ว JIETENG ให้บริการผลิต PCB ประชุมต้นแบบที่ดีที่สุดในประเทศจีน
การปรับแต่ง:
JIETENG รูปแบบ PCB การประกอบ
ชื่อแบรนด์: JIETENG
เลขรุ่น: บอร์ดวงจร PCB
สถานที่กําเนิด: จีน
ขั้นต่ํา สะพานหน้ากากสลัด: 0.1 มิลลิเมตร
ชื่อสินค้า: รุ่นแรกของ PCB
นิ้ววงแหวน: 0.1 มิลลิเมตร
หน้ากากผสมสี: สีเขียว
ปลายผิว: HASL
การผลิต PCB
JIETENG มีความเชี่ยวชาญในการผลิต PCB Prototype Assembly คุณภาพสูงสําหรับลูกค้าทั่วโลกกระบวนการผลิต PCB Prototype Assembly ของเราตรงกับมาตรฐานสูงสุดของอุตสาหกรรม เพื่อรับประกันคุณภาพและความน่าเชื่อถือด้วยการออกแบบในบ้านของเรา, วิศวกรรม, และความสามารถการผลิต, เราสามารถนําเสนอที่ดีที่สุดในต้นแบบ PCB การประกอบการผลิต.
การผลิต PCB แบบแรก
กระบวนการผลิต PCB Prototype Assembly ของ JIETENG ถูกออกแบบมาเพื่อตอบสนองความต้องการที่ยากลําบากที่สุดของลูกค้าของเราเราใช้เทคโนโลยีและอุปกรณ์ล่าสุด เพื่อให้แน่ใจว่า PCB Prototype Assembly ของเราตรงกับมาตรฐานคุณภาพสูงสุดพนักงานที่มีประสบการณ์ของเราสามารถช่วยคุณออกแบบและผลิต PCB ประชุมต้นแบบที่ถูกต้องสําหรับการใช้งานพิเศษของคุณ
การสนับสนุนและบริการ:
การสนับสนุนและบริการทางเทคนิค
เราให้การสนับสนุนทางเทคนิคและบริการที่ครบวงจร สําหรับผลิตภัณฑ์ PCB แบบต้นแบบของเราทีมวิศวกรและเทคนิคที่มีประสบการณ์ของเราพร้อมที่จะช่วยคุณกับปัญหาใด ๆ ที่คุณอาจเจอระหว่างกระบวนการประกอบเราสามารถให้คําปรึกษาและความช่วยเหลือเกี่ยวกับทุกด้านของกระบวนการการประกอบ รวมถึงการออกแบบ การทดสอบ และการแก้ไขปัญหา เป้าหมายของเราคือให้แน่ใจว่าการประกอบ PCB แบบแรกของคุณมีประสิทธิภาพมั่นคงและมีประหยัด
เรายังให้บริการหลายอย่าง เพื่อช่วยทําให้กระบวนการการประกอบอย่างเรียบร้อยที่สุด
- การปรึกษาเกี่ยวกับการออกแบบก่อนการประกอบ
- การระบุส่วนประกอบและแหล่งที่มา
- การสร้างภาพวาดการประกอบ
- คําแนะนําการประกอบและวิธีการประกอบ
- การทดสอบและแก้ปัญหา
- การวิเคราะห์ความน่าเชื่อถือและผลงาน
เราภูมิใจในความสามารถของเราในการให้บริการลูกค้าระดับสูงสุด และการสนับสนุนทางเทคนิค สําหรับผลิตภัณฑ์ PCB รุ่นแรกของเรากรุณาไม่ลังเลที่จะติดต่อเรา.
การบรรจุและการขนส่ง
การบรรจุและการจัดส่งเครื่อง PCB แบบแรก:
รูปแบบ PCB Assemblies ถูกบรรจุไว้อย่างปลอดภัยในถุงที่คุ้มกัน ESD และวางอยู่ในกล่อง ทุกชิ้นถูกคุ้มกันด้วยวัสดุที่เหมาะสมเพื่อให้แน่ใจว่าพวกเขาจะมาถึงสถานที่ของลูกค้าอย่างปลอดภัยกล่องจะถูกปิด ป้ายกับที่อยู่ของลูกค้า และส่งผ่านวิธีการส่งที่ลูกค้าชอบ
FAQ:
Q1: การประกอบ PCB แบบต้นแบบคืออะไร?A1: การประกอบ PCB แบบต้นแบบหมายถึงกระบวนการประกอบองค์ประกอบในแบบต้นแบบของแผ่นวงจรพิมพ์ (PCB) โดย JIETENG บริษัทที่ตั้งอยู่ในจีน
Q2: องค์ประกอบอะไรที่สามารถใช้ในการประกอบ PCB แบบต้นแบบ?
A2: การประกอบ PCB แบบต้นแบบสามารถใช้ในการประกอบองค์ประกอบต่างๆ บน PCB รวมถึงตัวต่อต้าน, เครื่องประปา, ทรานซิสเตอร์, วงจรบูรณาการ และองค์ประกอบอิเล็กทรอนิกส์อื่น ๆ
Q3: กระบวนการใดที่เกี่ยวข้องกับการประกอบ PCB แบบแรก?
A3: การประกอบ PCB แบบต้นแบบมักมีหลายกระบวนการ เช่น การวางส่วนประกอบ, การผสม, การทําความสะอาดและการทดสอบ
Q4: การประกอบ PCB แบบแรกใช้เวลาเท่าไหร่?
A4: ระยะเวลาที่ใช้ในการสรุปการประกอบ PCB แบบต้นแบบขึ้นอยู่กับความซับซ้อนของบอร์ดวงจรและจํานวนส่วนประกอบบนมัน โดยทั่วไปใช้เวลา 2-3 วัน
Q5: การประกันคุณภาพของ PCB Prototype Assembly คืออะไร?
A5: JIETENG จําหน่าย PCB Prototype Assembly ที่มีคุณภาพสูง ด้วยวิธีควบคุมคุณภาพที่เข้มงวดผลิตภัณฑ์ถูกทดสอบและตรวจสอบ เพื่อให้แน่ใจว่าพวกเขาตอบสนองกับมาตรฐานคุณภาพและผลงานที่สูงสุด.
