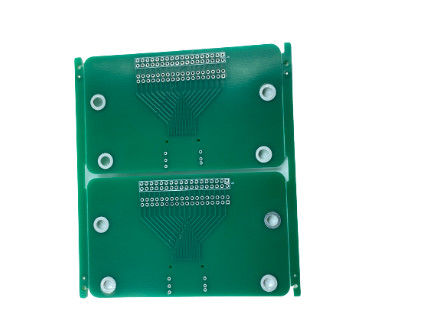

บริการประกอบ SMT PCB 2 ชั้น พร้อมรูทดสอบ Flying Probe ขนาด 0.2 มม
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ประเภทการทดสอบ | การทดสอบโพรบบิน | สนามส่วนประกอบ | 0.5มม |
|---|---|---|---|
| ความหนาของ PCB | 1.6มม | เลเยอร์ PCB | 2 ชั้น |
| สีซิลค์สกรีน | สีขาว | Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง | 0.1มม./0.1มม |
| ความหนาของทองแดง | 1 ออนซ์ | ประเภทสินค้า | การประกอบ PCB SMT |
| เน้น | แอสเซมบลี PCB SMT 2 ชั้น,แอสเซมบลี PCB SMT 0.2 มม.,แอสเซมบลีบอร์ด PCB SMT |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
PCB SMT Assembly เป็นโซลูชันการประกอบการบัดกรีแบบติดพื้นผิวที่เชื่อถือได้และคุ้มค่าสำหรับการผลิตชุดประกอบสายไฟแบบพิมพ์ (PWA)เหมาะอย่างยิ่งสำหรับการผลิต PCB 2 ชั้นคุณภาพสูงด้วยวัสดุ FR-4 ความหนาของทองแดง 1 ออนซ์ ซิลค์สกรีนสีขาว และหน้ากากประสานสีเขียวPCB SMT Assembly ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดสำหรับการใช้งานที่หลากหลาย เช่น อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ยานยนต์ อุตสาหกรรม การแพทย์ และโทรคมนาคมด้วยการใช้เทคโนโลยีขั้นสูงและกระบวนการประกันคุณภาพที่เข้มงวด PCB SMT Assembly ของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดที่สุดสำหรับคุณภาพและความน่าเชื่อถือระดับโลก
กระบวนการประกอบ PCB SMT รวมถึงการใช้เครื่องบัดกรีอัตโนมัติขั้นสูงและช่างเทคนิคที่มีทักษะสูงเพื่อให้แน่ใจว่าผลิตภัณฑ์มีคุณภาพสูงและเชื่อถือได้กระบวนการนี้ยังรวมถึงการตรวจสอบ PCBs อย่างละเอียดโดยใช้ AOI (การตรวจสอบด้วยแสงอัตโนมัติ) การตรวจสอบด้วยรังสีเอกซ์ การทดสอบโพรบบิน และการตรวจสอบด้วยตนเองเพื่อให้แน่ใจว่ามีคุณภาพสูงสุดแอสเซมบลี PCB SMT ของเรายังมีพื้นผิวที่หลากหลายรวมถึง HASL (การปรับระดับการบัดกรีด้วยลมร้อน), ENIG (ทองคำแช่นิกเกิลแบบไม่ใช้ไฟฟ้า), OSP (สารถนอมความสามารถในการบัดกรีแบบอินทรีย์) และพื้นผิวแบบไร้สารตะกั่ว
ที่ PCB SMT Assembly เราทุ่มเทเพื่อนำเสนอผลิตภัณฑ์และบริการที่มีคุณภาพสูงสุดแก่ลูกค้าของเราทีมวิศวกรและช่างเทคนิคที่มีทักษะสูงของเรามุ่งมั่นที่จะนำเสนอโซลูชั่นที่ดีที่สุดเท่าที่จะเป็นไปได้เพื่อตอบสนองความต้องการของลูกค้าด้วยประสบการณ์กว่า 15 ปีในอุตสาหกรรมการประกอบ PCB เรามั่นใจว่า PCB SMT Assembly ของเราจะมอบผลิตภัณฑ์และบริการที่มีคุณภาพสูงสุดสำหรับการใช้งานของคุณ
คุณสมบัติ:
- ชื่อสินค้า: PCB SMT แอสเซมบลี
- เสร็จสิ้นพื้นผิว: HASL
- ความหนาของแผ่น PCB : 1.6 มม
- นาที.ขนาดรู: 0.2 มม
- วัสดุ PCB: FR-4
- ประเภทสินค้า: PCB SMT Assembly
- เชี่ยวชาญใน: การประกอบอุปกรณ์ Surface Mount, การประกอบแผงวงจรอิเล็กทรอนิกส์
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | ค่า |
|---|---|
| วัสดุ PCB | FR-4 |
| สนามส่วนประกอบ | 0.5มม |
| ประเภทการทดสอบ | การทดสอบโพรบบิน |
| ความหนาของทองแดง | 1 ออนซ์ |
| สีซิลค์สกรีน | สีขาว |
| สีหน้ากากประสาน | สีเขียว |
| ขนาด PCB | 100มม.*100มม |
| เลเยอร์ PCB | 2 ชั้น |
| ความหนาของ PCB | 1.6มม |
| เสร็จสิ้นพื้นผิว | แฮส |
การใช้งาน:
JIETENG PCB SMT Assembly เป็นผลิตภัณฑ์ที่เชื่อถือได้สำหรับการประกอบอุปกรณ์ยึดพื้นผิวของคุณผลิตจากวัสดุคุณภาพสูงด้วย PCB 2 ชั้น ความหนาของทองแดง 1 ออนซ์ และสีซิลค์สกรีนสีขาวขนาด PCB คือ 100 มม. * 100 มม. ซึ่งเหมาะสำหรับการประกอบอุปกรณ์ยึดพื้นผิวของคุณชุดประกอบอุปกรณ์ยึดพื้นผิวเป็นโซลูชั่นที่สมบูรณ์แบบสำหรับความต้องการของคุณสำหรับประสิทธิภาพที่เชื่อถือได้และมีประสิทธิภาพการประกอบนั้นใช้งานง่ายและสามารถประกอบได้อย่างรวดเร็วและราบรื่นการประกอบยังคุ้มค่ามากและช่วยให้คุณประหยัดเงินและเวลาได้นอกจากนี้ยังมาพร้อมกับตัวเลือกที่หลากหลาย เช่น ขนาด รูปทรง และสีที่หลากหลายนอกจากนี้ยังมีความทนทานและสามารถมีอายุการใช้งานได้นานด้วยประสิทธิภาพที่เชื่อถือได้และต้นทุนต่ำ การประกอบ JIETENG PCB SMT จึงเป็นตัวเลือกที่สมบูรณ์แบบสำหรับความต้องการในการประกอบอุปกรณ์ยึดพื้นผิวของคุณ
การปรับแต่ง:
JIETENG PCB ประกอบ SMT
ชื่อยี่ห้อ: JIETENG
หมายเลขรุ่น: แผงวงจร PCB
แหล่งกำเนิดสินค้า: จีน
นาที.ความกว้างของเส้น/ช่องว่าง: 0.1 มม./0.1 มม
ความหนาของทองแดง: 1oz
ขนาด PCB: 100mm * 100mm
เสร็จสิ้นพื้นผิว: HASL
PCB Layer: 2 ชั้น
ชุดประกอบสายไฟพิมพ์ PCB และบริการบัดกรีแผงวงจรพิมพ์ของเราใช้กันอย่างแพร่หลายสำหรับการผลิตแผงวงจร PCBเราให้บริการบัดกรี PCB แบบกำหนดเองด้วยการตอบสนองที่รวดเร็ว คุณภาพสูง และราคาที่แข่งขันได้เราใช้อุปกรณ์และเทคโนโลยีล่าสุดเพื่อให้แน่ใจว่าแผงวงจรพิมพ์ของคุณได้รับการบัดกรีอย่างถูกต้องโดยมีความกว้างของเส้นและพื้นที่ขั้นต่ำ 0.1 มม. ความหนาทองแดง 1 ออนซ์ ขนาด PCB 100 มม. * 100 มม. ผิวสำเร็จ HASL และ PCB 2 ชั้น .
การสนับสนุนและบริการ:
การสนับสนุนด้านเทคนิคและบริการประกอบ PCB SMT
ที่ XYZ ทีมงานของเราให้การสนับสนุนด้านเทคนิคและบริการคุณภาพสูงสำหรับ PCB SMT Assemblyเราเข้าใจดีว่าลูกค้าของเราวางใจให้เราให้ผลลัพธ์ที่ถูกต้องและเชื่อถือได้ และเรามุ่งมั่นที่จะทำให้เกินความคาดหวังเหล่านั้น
ทีมสนับสนุนด้านเทคนิคของเราพร้อมที่จะตอบคำถามใด ๆ และให้ความช่วยเหลือในทุกด้านของ PCB SMT Assemblyเราสามารถแก้ไขปัญหาใดๆ ที่อาจเกิดขึ้นระหว่างกระบวนการประกอบ ให้คำแนะนำเกี่ยวกับเทคนิคและเทคโนโลยีล่าสุด และเสนอวิธีแก้ปัญหาแบบกำหนดเองสำหรับการใช้งานเฉพาะ
เรานำเสนอบริการครบวงจรสำหรับ PCB SMT Assembly ซึ่งรวมถึงแต่ไม่จำกัดเพียง:
- ให้คำปรึกษาด้านการออกแบบ
- การทดสอบผลิตภัณฑ์
- การติดตั้งและตั้งค่าอุปกรณ์
- การบำรุงรักษาและการซ่อมแซมอุปกรณ์
- การอัปเดตและอัปเกรดซอฟต์แวร์
ทีมงานของเรามุ่งมั่นที่จะให้บริการและการสนับสนุนในระดับสูงสุดแก่ลูกค้าของเราเราพร้อมให้บริการทุกวันตลอด 24 ชั่วโมงเพื่อช่วยเหลือหากมีคำถามหรือข้อกังวลใดๆ
การบรรจุและจัดส่ง:
บรรจุภัณฑ์และการจัดส่งของ PCB SMT Assembly มีดังนี้:
- ผลิตภัณฑ์บรรจุในถุงป้องกันไฟฟ้าสถิตเพื่อให้แน่ใจว่าไม่มีไฟฟ้าสถิตเกิดขึ้นระหว่างการขนส่ง
- ผลิตภัณฑ์บรรจุในกล่องหรือลังเพื่อให้แน่ใจว่าผลิตภัณฑ์ได้รับการปกป้องจากการสั่นสะเทือนและการกระแทกระหว่างการขนส่ง
- ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบก่อนจัดส่งเพื่อให้แน่ใจว่าตรงตามความต้องการของลูกค้า
- สินค้าถูกจัดส่งทางอากาศ ทางทะเล หรือจัดส่งด่วนตามความต้องการของลูกค้า เพื่อให้มั่นใจว่าสินค้าจะถูกจัดส่งอย่างรวดเร็วและปลอดภัย
คำถามที่พบบ่อย:
ถาม: PCB SMT Assembly คืออะไร
A: PCB SMT Assembly ผลิตโดย JIETENG เป็นแผงวงจร PCB ประเภทหนึ่งที่ผลิตในประเทศจีนเป็นการผสมผสานระหว่างเทคโนโลยีการยึดพื้นผิวและเทคโนโลยีรูทะลุ ซึ่งใช้ในการประกอบชิ้นส่วนอิเล็กทรอนิกส์เข้ากับแผงวงจรพิมพ์
ถาม: ข้อดีของการใช้ PCB SMT Assembly คืออะไร
ตอบ: PCB SMT Assembly มีข้อดีหลายประการ รวมถึงลดเวลาในการประกอบ ปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์ และความสามารถในการลดขนาดส่วนประกอบ
ถาม: ส่วนประกอบใดที่สามารถใช้ใน PCB SMT Assembly
A: PCB SMT Assembly สามารถใช้เพื่อยึดส่วนประกอบต่าง ๆ เช่น ตัวต้านทาน ตัวเก็บประจุ ทรานซิสเตอร์ วงจรรวม และส่วนประกอบอื่น ๆ
ถาม: กระบวนการของ PCB SMT Assembly คืออะไร
A: กระบวนการของ PCB SMT Assembly รวมถึงการพิมพ์แผ่นบัดกรีบนบอร์ด การจัดวางส่วนประกอบ และการบัดกรีส่วนประกอบซ้ำหลังจากนั้น บอร์ดจะได้รับการตรวจสอบการบัดกรีที่เหมาะสมและทดสอบการทำงาน
ถาม: คุณให้การประกันคุณภาพแบบใดสำหรับ PCB SMT Assembly
ตอบ: JIETENG มีระบบประกันคุณภาพที่สมบูรณ์สำหรับ PCB SMT Assemblyกระบวนการควบคุมคุณภาพของเราประกอบด้วยการตรวจสอบเบื้องต้น การตรวจสอบระหว่างกระบวนการ และการตรวจสอบขั้นสุดท้ายเรายังใช้อุปกรณ์ทดสอบขั้นสูงเพื่อตรวจสอบคุณภาพของผลิตภัณฑ์
