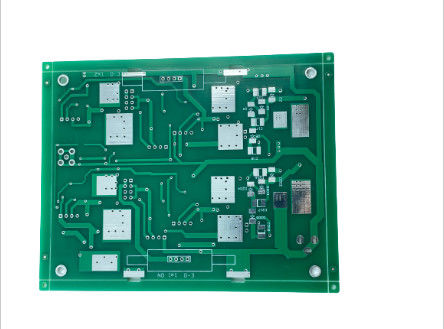

FR4 Flying Probe วัสดุ FR4 การประกอบบอร์ด PCB รับประกัน 1 ปี
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| เสร็จสิ้นพื้นผิว | HASL, ENIG, OSP ฯลฯ | ประเภทการประกอบ | SMT, ผ่านรู, ผสม, ฯลฯ |
|---|---|---|---|
| ความหนาของทองแดง | 1/2 ออนซ์-4 ออนซ์ | Min. นาที. Annular Ring วงแหวน | 3mil |
| นาที. ขนาดรู | 0.2มม | สีหน้ากากประสาน | สีเขียว สีขาว สีดำ ฯลฯ |
| วัสดุ | FR4, อลูมิเนียม, Rogers, ฯลฯ | Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง | 3mil/3มิล |
| เน้น | การประกอบบอร์ด PCB Flying Probe,การประกอบบอร์ด PCB วัสดุ FR4,บริการประกอบ HASL PCB |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
การประกอบบอร์ด PCB เป็นกระบวนการประกอบแผงวงจรที่เกี่ยวข้องกับการพิมพ์เส้นทางนำไฟฟ้าลงบนพื้นผิว เช่น แผงวงจรพิมพ์ (PCB) และการประกอบชิ้นส่วนต่างๆ ลงในบอร์ดเดียวจากนั้นบอร์ดจะได้รับการทดสอบการทำงานและความน่าเชื่อถือชุดประกอบบอร์ด PCB ของเราได้รับการออกแบบให้เป็นไปตามมาตรฐานอุตสาหกรรมสูงสุดในด้านคุณภาพ ประสิทธิภาพ และความน่าเชื่อถือเรานำเสนอพื้นผิวสำเร็จที่หลากหลาย เช่น HASL, ENIG และ OSP ในขณะที่สีซิลค์สกรีนของเรารวมถึงสีขาว สีดำ สีเหลือง และตัวเลือกอื่นๆเรายังรับประกันขนาดรูขั้นต่ำที่ 0.2 มม.เพื่อความพึงพอใจของลูกค้า เราขอเสนอการรับประกันหนึ่งปีสำหรับผลิตภัณฑ์ประกอบบอร์ด PCB ของเรากระบวนการผลิตแผ่นวงจรพิมพ์ของเราทำให้มั่นใจได้ว่าลูกค้าของเราจะได้รับผลิตภัณฑ์ที่มีคุณภาพสูงสุดในราคาที่แข่งขันได้มากที่สุดผ่านกระบวนการผลิต PCBA ของเรา เรามุ่งมั่นที่จะทำให้เกินความคาดหวังของลูกค้าด้วยการส่งมอบบริการและผลิตภัณฑ์ที่เหนือกว่าที่ตรงตามความต้องการและข้อกำหนดของลูกค้า
คุณสมบัติ:
- ชื่อสินค้า: การประกอบบอร์ด PCB
- กระบวนการประกอบแผงวงจร: SMT, ผ่านรู, ผสม, ฯลฯ
- ความหนาของทองแดง: 1/2oz-4oz
- กระบวนการผลิต PCBA: สีซิลค์สกรีน, ขาว, ดำ, เหลือง, ฯลฯ
- นาที.ขนาดรู: 0.2 มม
- รับประกัน: 1 ปี
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | ค่า |
|---|---|
| เสร็จสิ้นพื้นผิว | HASL, ENIG, OSP ฯลฯ |
| นาที.ความกว้างของบรรทัด/ช่องว่าง | 3mil/3มิล |
| นาที.วงแหวน | 3 ล้าน |
| ความหนาของบอร์ด | 0.2mm-3.2mm |
| ประเภทการประกอบ | SMT, ผ่านรู, ผสม, ฯลฯ |
| วัสดุ | FR4, อลูมิเนียม, Rogers, ฯลฯ |
| การทดสอบ | AOI, X-Ray, Flying Probe เป็นต้น |
| การรับประกัน | 1 ปี |
| สีซิลค์สกรีน | ขาว ดำ เหลือง ฯลฯ |
| สีหน้ากากประสาน | สีเขียว สีขาว สีดำ ฯลฯ |
การใช้งาน:
JIETENG เป็นผู้ผลิตแผงวงจรมืออาชีพในประเทศจีนหมายเลขรุ่นของแผงวงจร PCB คือ PCBความหนาของบอร์ดสามารถเป็น 0.2mm-3.2mm และความหนาของทองแดงสามารถเป็น 1/2oz-4ozมีสีซิลค์สกรีนต่างๆ เช่น สีขาว สีดำ สีเหลือง ฯลฯ และสีของหน้ากากประสาน เช่น สีเขียว สีขาว สีดำ เป็นต้น ความกว้างและช่องว่างขั้นต่ำของเส้นสามารถเป็น 3mil/3milด้วยเทคโนโลยีขั้นสูงและทักษะระดับมืออาชีพ JIETENG สามารถให้บริการประกอบแผงวงจรคุณภาพสูงมีการใช้กันอย่างแพร่หลายในด้านต่างๆ เช่น การผลิตแผ่นวงจรพิมพ์ การประกอบแผงวงจร เป็นต้น
การปรับแต่ง:
การประกอบบอร์ด PCB
ชื่อยี่ห้อ: JIETENG
หมายเลขรุ่น: แผงวงจร PCB
แหล่งกำเนิดสินค้า: จีน
หน้ากากประสานสี: เขียว, ขาว, ดำ, ฯลฯ
ความหนาของทองแดง: 1/2oz-4oz
ชื่อสินค้า: การประกอบบอร์ด PCB
เสร็จสิ้นพื้นผิว: HASL, ENIG, OSP ฯลฯ
ความหนาของบอร์ด : 0.2mm-3.2mm
JIETENG ให้บริการผลิตแผ่นวงจรพิมพ์สำหรับกระบวนการผลิต PCBA และกระบวนการผลิต PCBAชุดประกอบบอร์ด PCB ของเรานำเสนอบอร์ดคุณภาพสูงพร้อมหน้ากากประสานสีเขียว ขาว ดำ ฯลฯ ด้วยความหนาทองแดง 1/2oz-4oz ผิวสำเร็จ HASL, ENIG, OSP ฯลฯ และความหนาของบอร์ด 0.2mm- 3.2มม.
การสนับสนุนและบริการ:
การสนับสนุนด้านเทคนิคและบริการประกอบบอร์ด PCB
เราให้การสนับสนุนทางเทคนิคและบริการสำหรับผลิตภัณฑ์ PCB Board Assemblyทีมช่างเทคนิคที่มีประสบการณ์ของเราสามารถช่วยเหลือคุณเกี่ยวกับปัญหาทางเทคนิคใดๆ ที่คุณอาจมี
เรานำเสนอบริการที่หลากหลาย รวมถึงแต่ไม่จำกัดเพียง:
- ความช่วยเหลือในการประกอบบอร์ด PCB ของคุณ
- การแก้ไขปัญหาและการแก้ปัญหา
- การอัปเดตและอัปเกรดเฟิร์มแวร์
- การทดสอบและการดีบัก
- ซ่อมและเปลี่ยนอะไหล่
ช่างเทคนิคของเราพร้อมที่จะตอบคำถามใด ๆ ที่คุณอาจมีและให้การสนับสนุนด้านเทคนิคและบริการที่ดีที่สุดสำหรับผลิตภัณฑ์ประกอบบอร์ด PCB ของคุณ
การบรรจุและจัดส่ง:
การประกอบบอร์ด PCB บรรจุภัณฑ์และการจัดส่ง
ขั้นตอนการบรรจุและจัดส่งชุดประกอบบอร์ด PCB จำเป็นต้องใส่ใจในรายละเอียดเพื่อให้แน่ใจว่าผลิตภัณฑ์จะมาถึงในสภาพที่ดีและตรงเวลาต่อไปนี้เป็นขั้นตอนสำหรับการบรรจุและจัดส่งชุดประกอบบอร์ด PCB:
- ตรวจสอบส่วนประกอบของบอร์ดว่ามีความเสียหายหรือไม่
- ทำความสะอาดส่วนประกอบของบอร์ดเพื่อขจัดเศษต่างๆ
- บรรจุส่วนประกอบของบอร์ดในห่อกันกระแทกหรือโฟม
- ติดฉลากพัสดุด้วยที่อยู่ปลายทางและข้อมูลที่จำเป็นอื่นๆ
- จัดส่งพัสดุโดยใช้ผู้ให้บริการที่เชื่อถือได้
