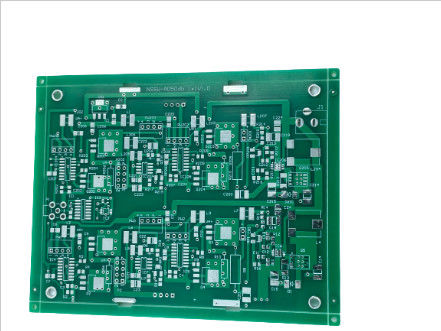

100mm * 100mm 2 Layer PCB SMT Assembly พร้อมหน้ากากประสานสีเขียว
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| นาที. ขนาดรู | 0.2มม | เลเยอร์ PCB | 2 ชั้น |
|---|---|---|---|
| ความหนาของ PCB | 1.6มม | ประเภทสินค้า | การประกอบ PCB SMT |
| เสร็จสิ้นพื้นผิว | แฮส | ขนาด PCB | 100มม.*100มม |
| วัสดุ PCB | FR-4 | สนามส่วนประกอบ | 0.5มม |
| เน้น | ชุดประกอบ SMT PCB 2 ชั้น,หน้ากากประสานสีเขียว PCB ประกอบ SMT,ชุดประกอบบอร์ด SMT ขนาด 100 มม. * 100 มม |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
PCB SMT Assembly เป็นชุดสายไฟแบบพิมพ์ซึ่งใช้เพื่อสร้างแผงวงจรที่มีส่วนประกอบที่บัดกรีเข้าที่การประกอบประเภทนี้ประกอบด้วยแผ่นวงจรพิมพ์ (PCB) ที่ทำจากวัสดุ FR-4ได้รับการออกแบบมาสำหรับชิ้นส่วนที่มีขนาดพิทช์ 0.5 มม. และมีการทดสอบโพรบบินเพื่อวัตถุประสงค์ในการทดสอบขนาดรูต่ำสุดที่ใช้สำหรับการประกอบนี้คือ 0.2 มม.ชุดประกอบสายไฟพิมพ์ PCB ประเภทนี้เหมาะสำหรับโครงการประกอบแผงวงจรอิเล็กทรอนิกส์ต่างๆ รวมถึงการบัดกรีแผงวงจรพิมพ์
คุณสมบัติ:
- ชื่อสินค้า: PCB SMT แอสเซมบลี
- ซิลค์สกรีนสี: ขาว
- ความหนาของทองแดง: 1oz
- ประเภทการทดสอบ: การทดสอบโพรบบิน
- ประเภทสินค้า: ชุดประกอบสายไฟพิมพ์ PCB
- ชุดประกอบบัดกรีติดพื้นผิว
- ชุดประกอบการบัดกรีแบบติดพื้นผิวพร้อมหน้าจอไหมสีขาว
- วัสดุ PCB: FR-4
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์ | รายละเอียด |
|---|---|
| ความหนาของ PCB | 1.6มม |
| ความหนาของทองแดง | 1 ออนซ์ |
| สนามส่วนประกอบ | 0.5มม |
| ขนาด PCB | 100มม.*100มม |
| สีซิลค์สกรีน | สีขาว |
| นาที.ขนาดรู | 0.2มม |
| เลเยอร์ PCB | 2 ชั้น |
| ประเภทสินค้า | การประกอบ PCB SMT |
| ประเภทการทดสอบ | การทดสอบโพรบบิน |
| สีหน้ากากประสาน | สีเขียว |
| การบัดกรีแผงวงจรพิมพ์ | ใช่ |
| การประกอบอุปกรณ์ยึดพื้นผิว | ใช่ |
| การประกอบแผงวงจรอิเล็กทรอนิกส์ | ใช่ |
| การทดสอบโพรบบิน | ใช่ |
การใช้งาน:
JIETENG นำเสนอ PCB SMT Assembly คุณภาพสูงสุดสำหรับการใช้งานที่หลากหลายแผงวงจร PCB ของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการสูงสุดในด้านความแม่นยำและเที่ยงตรงมีความกว้างของเส้นและพื้นที่ขั้นต่ำ 0.1 มม./0.1 มม., ขนาด PCB 100 มม.*100 มม., ระยะพิทช์ของส่วนประกอบ 0.5 มม., ผิวสำเร็จ HASL และความหนาของทองแดง 1 ออนซ์บริการประกอบสายไฟ PCB ที่พิมพ์ การประกอบอุปกรณ์ Surface Mount และ Surface Mount Soldering Assembly ช่วยให้มั่นใจได้ว่าส่วนประกอบทั้งหมดได้รับการจัดวางและบัดกรีอย่างเหมาะสมเพื่อสร้างผลิตภัณฑ์ที่เชื่อถือได้และทนทาน
ความมุ่งมั่นของ JIETENG ต่อคุณภาพนั้นชัดเจนในกระบวนการทดสอบอย่างละเอียดของเราบริการ PCB SMT Assembly ของเราได้รับการออกแบบมาเพื่อให้แน่ใจว่าผลิตภัณฑ์มีคุณภาพสูงสุดและตอบสนองความต้องการสูงสุดเรายืนหยัดสนับสนุนความมุ่งมั่นของเราในการจัดหาผลิตภัณฑ์และบริการที่เหนือกว่า
การปรับแต่ง:
บริการประกอบ PCB SMT
เราให้บริการประกอบแผงวงจรอิเล็กทรอนิกส์ การประกอบอุปกรณ์ Surface Mount และบริการประกอบสายไฟพิมพ์ PCB สำหรับแผงวงจร JIETENG PCB
- ชื่อแบรนด์:เจ๊เตง
- หมายเลขรุ่น:แผงวงจรพีซีบี
- สถานที่กำเนิด:จีน
- สีหน้าจอไหม:สีขาว
- เสร็จสิ้นพื้นผิว:แฮส
- นาที.ความกว้างของบรรทัด/ช่องว่าง:0.1มม./0.1มม
- ประเภทการทดสอบ:การทดสอบโพรบบิน
- นาที.ขนาดรู:0.2มม
เรามุ่งมั่นที่จะให้บริการลูกค้าด้วยบริการที่มีคุณภาพสำหรับความต้องการ PCB SMT Assembly ของพวกเขา
การสนับสนุนและบริการ:
การสนับสนุนด้านเทคนิคและบริการประกอบ PCB SMT
เราให้การสนับสนุนทางเทคนิคและบริการสำหรับผลิตภัณฑ์ PCB SMT Assemblyทีมงานที่มีประสบการณ์ของเรามีความเชี่ยวชาญในเทคโนโลยีล่าสุดและสามารถช่วยเหลือคุณได้ในทุกความต้องการของคุณ
เราให้การสนับสนุนทางเทคนิคที่ครอบคลุม รวมถึงการแก้ไขปัญหาผลิตภัณฑ์และคำแนะนำเกี่ยวกับวิธีเพิ่มประสิทธิภาพของผลิตภัณฑ์ PCB SMT Assembly ของคุณเราใช้เครื่องมือและเทคนิคล่าสุดเพื่อให้แน่ใจว่าผลิตภัณฑ์ของคุณทำงานได้อย่างเหมาะสม
เรายังให้บริการและการบำรุงรักษาเพื่อให้แน่ใจว่าผลิตภัณฑ์ของคุณได้รับการดูแลอย่างดีและทำงานได้อย่างราบรื่นทีมบริการของเราจะดูแลทุกความต้องการของคุณและให้บริการที่ดีที่สุดแก่คุณ
เรามุ่งมั่นที่จะให้บริการและการสนับสนุนด้านเทคนิคที่มีคุณภาพสูงสุดแก่คุณหากคุณมีคำถามหรือข้อสงสัยเกี่ยวกับผลิตภัณฑ์ PCB SMT Assembly ของคุณ โปรดอย่าลังเลที่จะติดต่อเรา
การบรรจุและจัดส่ง:
PCB SMT Assembly บรรจุภัณฑ์และการจัดส่ง:
PCB SMT Assembly ควรบรรจุหีบห่ออย่างปลอดภัยและจัดส่งในลักษณะที่จะป้องกันความเสียหายระหว่างการขนส่งควรวางผลิตภัณฑ์ไว้ในถุงป้องกันไฟฟ้าสถิต จากนั้นใส่ในกล่องที่แข็งแรงพอที่จะปกป้องผลิตภัณฑ์จากการกระแทกจากภายนอกกล่องควรระบุชื่อผลิตภัณฑ์ หมายเลขชิ้นส่วน และปริมาณผลิตภัณฑ์ด้วยนอกจากนี้ บรรจุภัณฑ์ควรมีรายการบรรจุและที่อยู่ผู้ส่งประการสุดท้าย ควรจัดส่งพัสดุโดยใช้บริการจัดส่งที่เชื่อถือได้ซึ่งให้บริการติดตาม
คำถามที่พบบ่อย:
Q1: PCB SMT Assembly คืออะไร?
A1: PCB SMT Assembly เป็นกระบวนการผลิตพิเศษของ JIETENG ซึ่งส่วนใหญ่ใช้สำหรับการผลิตแผงวงจร PCBเป็นกระบวนการอัตโนมัติที่ใช้เทคโนโลยีการยึดพื้นผิวเพื่อยึดส่วนประกอบต่างๆ บนบอร์ด
Q2: ข้อดีของ JIETENG PCB SMT Assembly คืออะไร?
A2: กระบวนการประกอบ JIETENG PCB SMT มีข้อดีของความแม่นยำสูง ความหนาแน่นของการประกอบสูง และความน่าเชื่อถือสูงเหมาะสำหรับการผลิตแผงวงจรที่ซับซ้อนเป็นจำนวนมาก
Q3: JIETENG PCB SMT Assembly ผลิตขึ้นที่ไหน?
A3: JIETENG PCB SMT Assembly ผลิตในประเทศจีน
Q4: ส่วนประกอบใดบ้างที่สามารถประกอบใน JIETENG PCB SMT Assembly
A4: JIETENG PCB SMT Assembly สามารถประกอบส่วนประกอบต่างๆ เช่น ตัวต้านทาน ตัวเก็บประจุ ไดโอด ทรานซิสเตอร์ ไอซี และชิป LED
Q5: ความแม่นยำของ JIETENG PCB SMT Assembly คืออะไร?
A5: JIETENG PCB SMT Assembly ใช้อุปกรณ์ SMT ขั้นสูงที่มีความแม่นยำสูงซึ่งสามารถมั่นใจได้ว่าความแม่นยำของการประกอบอยู่ภายใน 0.01 มม.
