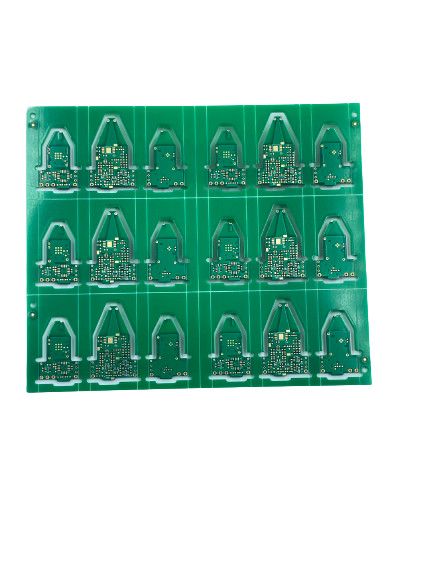

0.2mm - 3.2mm PCB Board Assembly สำหรับการทดสอบทางอิเล็กทรอนิกส์
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| เสร็จสิ้นพื้นผิว | HASL, ENIG, OSP ฯลฯ | สีซิลค์สกรีน | ขาว ดำ เหลือง ฯลฯ |
|---|---|---|---|
| ชื่อสินค้า | การประกอบบอร์ด Pcb | Min. นาที. Line Width/Space ความกว้างของเส้น/ช่องว่าง | 3mil/3มิล |
| ความหนาของบอร์ด | 0.2mm-3.2mm | การทดสอบ | AOI, X-Ray, Flying Probe เป็นต้น |
| สีหน้ากากประสาน | สีเขียว สีขาว สีดำ ฯลฯ | Min. นาที. Annular Ring วงแหวน | 3mil |
| เน้น | การประกอบบอร์ด PCB 3.2 มม. การประกอบบอร์ด PCB การทดสอบทางอิเล็กทรอนิกส์,Electronic Testing PCB Board Assembly |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
การประกอบบอร์ด PCB เป็นหนึ่งในขั้นตอนที่สำคัญที่สุดในกระบวนการผลิตแผงวงจรพิมพ์โดยจะเกี่ยวข้องกับการติดตั้งส่วนประกอบต่างๆ บนบอร์ด บัดกรีให้เข้าที่ และทดสอบบอร์ดเพื่อให้แน่ใจว่าเป็นไปตามประสิทธิภาพที่ต้องการประกอบด้วยกระบวนการต่างๆ เช่น สีซิลค์สกรีน (ขาว ดำ เหลือง ฯลฯ) วัสดุ (FR4 อะลูมิเนียม โรเจอร์ส ฯลฯ) พื้นผิวสำเร็จ (HASL, ENIG, OSP ฯลฯ)ขนาดรู (0.2 มม.) และความหนาของบอร์ด (0.2 มม.-3.2 มม.)เพื่อรับประกันคุณภาพของผลิตภัณฑ์ กระบวนการผลิต PCBA ได้รับการควบคุมอย่างเข้มงวดและต้องมีมาตรการประกันคุณภาพที่เข้มงวดจำเป็นอย่างยิ่งที่จะต้องติดตั้งและบัดกรีส่วนประกอบทั้งหมดอย่างถูกต้องเพื่อให้มั่นใจว่าการทำงานของบอร์ดเพื่อให้แน่ใจว่าแต่ละบอร์ดเป็นไปตามประสิทธิภาพที่ต้องการ กระบวนการผลิต PCBA รวมถึงการทดสอบต่างๆ เช่น การทดสอบทางไฟฟ้า การทดสอบทางกล การทดสอบความร้อน และการตรวจสอบด้วยสายตาการทดสอบทั้งหมดนี้จำเป็นเพื่อให้มั่นใจถึงคุณภาพของบอร์ดที่ประกอบและประสิทธิภาพ
คุณสมบัติ:
- ชื่อสินค้า: การประกอบบอร์ด PCB
- กระบวนการประกอบแผงวงจร: นาทีความกว้างของเส้น/ช่องว่าง - 3mil/3mil, Min.แหวนวงแหวน - 3 มิล, การทดสอบ - AOI, X-Ray, Flying Probe ฯลฯ
- การผลิต PCB: วัสดุ - FR4, อลูมิเนียม, Rogers, ฯลฯ
- รับประกัน: 1 ปี
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | ค่า |
|---|---|
| วัสดุ | FR4, อลูมิเนียม, Rogers, ฯลฯ |
| เสร็จสิ้นพื้นผิว | HASL, ENIG, OSP ฯลฯ |
| ความหนาของทองแดง | 1/2 ออนซ์-4 ออนซ์ |
| ความหนาของบอร์ด | 0.2mm-3.2mm |
| นาที.ขนาดรู | 0.2มม |
| การรับประกัน | 1 ปี |
| สีหน้ากากประสาน | สีเขียว สีขาว สีดำ ฯลฯ |
| นาที.ความกว้างของบรรทัด/ช่องว่าง | 3mil/3มิล |
| นาที.วงแหวน | 3 ล้าน |
| การทดสอบ | AOI, X-Ray, Flying Probe เป็นต้น |
| การผลิต PCB | การประกอบแผงวงจร กระบวนการผลิต PCBA |
การใช้งาน:
แผงวงจร JIETENG PCB เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการผลิตแผงวงจรพิมพ์ กระบวนการผลิต PCBA และกระบวนการประกอบแผงวงจรผลิตในประเทศจีนด้วยพื้นผิวคุณภาพสูงเช่น HASL, ENIG, OSP เป็นต้นด้วยเทคโนโลยีการประกอบขั้นสูง เช่น SMT, Through Hole, Mixed เป็นต้น ทำให้ได้มาตรฐานความเที่ยงตรงสูงสุด ด้วยขนาดรูต่ำสุด 0.2 มม.นอกจากนี้ยังมีจำหน่ายในหน้ากากประสานสีต่างๆ เช่น สีเขียว สีขาว สีดำ เป็นต้น นอกจากนี้ยังมีการทดสอบที่เชื่อถือได้ เช่น AOI, X-Ray, Flying Probe เป็นต้น
การปรับแต่ง:
JIETENG การประกอบบอร์ด PCB
JIETENG เป็นบริษัทผลิต PCB และ PCBA ชั้นนำในประเทศจีนเรามีความเชี่ยวชาญในการผลิตแผ่นวงจรพิมพ์ที่มีความหนาของแผ่นตั้งแต่ 0.2 มม. ถึง 3.2 มม. ความหนาของทองแดงตั้งแต่ 1/2 ออนซ์ถึง 4 ออนซ์ และสีของหน้ากากประสาน เช่น เขียว ขาว ดำ เป็นต้น บริการประกอบบอร์ด PCB แบบมืออาชีพของเรายังรวมถึง นาทีความกว้างบรรทัด/ช่องว่าง 3mil/3mil.
เรามีประสบการณ์มากมายในการผลิต PCB และกระบวนการผลิต PCBAในฐานะซัพพลายเออร์ประกอบบอร์ด PCB ที่เชื่อถือได้ เรารับประกันคุณภาพที่ยอดเยี่ยมของผลิตภัณฑ์ของเราและมุ่งมั่นเพื่อความพึงพอใจของลูกค้าด้วย JIETENG คุณจะมั่นใจได้ว่าจะได้บอร์ด PCB ที่มีคุณภาพดีที่สุดในราคาที่แข่งขันได้
การสนับสนุนและบริการ:
การสนับสนุนด้านเทคนิคและบริการประกอบบอร์ด PCB
เราให้การสนับสนุนทางเทคนิคและบริการสำหรับการประกอบบอร์ด PCBบริการของเราประกอบด้วย:
- ให้คำปรึกษาด้านเทคนิคเกี่ยวกับการออกแบบและการประกอบ PCB
- การแก้ไขปัญหาใด ๆ ที่เกี่ยวข้องกับการประกอบบอร์ด PCB
- การทดสอบและตรวจสอบประสิทธิภาพของบอร์ด PCB ที่ประกอบขึ้น
- ซ่อมแซมและปรับปรุงแผงวงจร PCB
- ให้บริการฝึกอบรมการประกอบและซ่อมแซม PCB
หากคุณมีคำถามหรือต้องการความช่วยเหลือใดๆ โปรดอย่าลังเลที่จะติดต่อเราทีมงานมืออาชีพที่มีประสบการณ์ของเรายินดีเป็นอย่างยิ่งที่จะช่วยเหลือคุณ
การบรรจุและจัดส่ง:
บรรจุภัณฑ์และการจัดส่งชุดประกอบบอร์ด PCB
ชุดประกอบบอร์ด PCB จะต้องบรรจุและจัดส่งตามมาตรฐานอุตสาหกรรมการบรรจุหีบห่อและการขนส่งที่เหมาะสมจะทำให้มั่นใจได้ว่าชุดประกอบบอร์ด PCB จะมาถึงอย่างปลอดภัยและไม่มีความเสียหาย
บรรจุภัณฑ์
ชุดประกอบบอร์ด PCB ต้องบรรจุในลักษณะที่กันกระแทก กันน้ำ และทนทานวัสดุบรรจุภัณฑ์ควรมีวัสดุป้องกันไฟฟ้าสถิตย์และแผ่นกันกระแทกบรรจุภัณฑ์ควรมีฉลากที่ระบุความเปราะบางของชุดประกอบบอร์ด PCB และคำอธิบายที่ชัดเจนของชุดประกอบบอร์ด PCB
การส่งสินค้า
ควรจัดส่งชุดประกอบบอร์ด PCB ด้วยบริการจัดส่งที่เชื่อถือได้ซึ่งมีการติดตามและประกันการขนส่งจะต้องทำในลักษณะที่ลดความเป็นไปได้ที่จะเกิดความเสียหายระหว่างการขนส่งให้น้อยที่สุดป้ายกำกับการจัดส่งควรมีข้อมูลติดต่อของผู้ส่งและผู้รับ ตลอดจนคำอธิบายเนื้อหา
