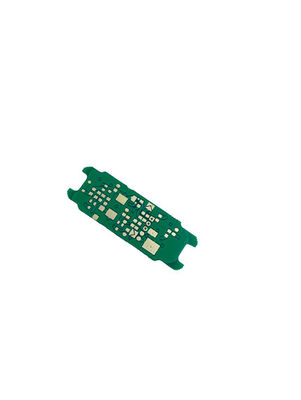

HASL Surface Finish Prototype PCB Assembly พร้อมหน้ากากประสานสีเขียวและซิลค์สกรีนสีขาว
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความกว้างบรรทัดขั้นต่ำ / ช่องว่าง | 0.1มม./0.1มม | สีซิลค์สกรีน | สีขาว |
|---|---|---|---|
| วัสดุ PCB | FR4 | ขนาด PCB | 100มม.*100มม |
| ความหนาของ PCB | 1.6มม | สีหน้ากากประสาน | สีเขียว |
| เลเยอร์ PCB | 2 ชั้น | แหวนวงแหวนขั้นต่ำ | 0.1มม |
| เน้น | บริการต้นแบบ PCB วัสดุ FR4,การประกอบ PCB ต้นแบบ 100 มม. * 100 มม.,การประกอบ PCB ต้นแบบพื้นผิว HASL |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
Prototype PCB Assembly เป็นบริการผลิต PCB เฉพาะสำหรับการสร้างต้นแบบอย่างรวดเร็วบริการนี้ใช้ PCB FR4 สองชั้นที่มีความหนา 1.6 มม. ให้การออกแบบที่แม่นยำและแม่นยำอย่างยิ่งความกว้างของบรรทัดขั้นต่ำและพื้นที่สำหรับการประกอบ PCB ต้นแบบนี้คือ 0.1 มม. / 0.1 มม.Prototype PCB Assembly นำเสนอโซลูชันที่รวดเร็วและเชื่อถือได้สำหรับการทดสอบและพัฒนา PCB อย่างรวดเร็วนอกจากนี้ บริการประกอบ PCB ต้นแบบยังมอบโซลูชันระดับมืออาชีพและมีประสิทธิภาพสำหรับการสร้างต้นแบบ PCB และการผลิต ซึ่งช่วยให้ลูกค้าสามารถพัฒนา ทดสอบ และผลิต PCB ได้อย่างรวดเร็วด้วยวัสดุคุณภาพสูง การออกแบบที่แม่นยำและแม่นยำ และเวลาตอบสนองที่รวดเร็ว การประกอบ PCB ต้นแบบจึงเป็นโซลูชั่นที่สมบูรณ์แบบสำหรับการผลิต PCB ต้นแบบ
คุณสมบัติ:
- ชื่อผลิตภัณฑ์: ประกอบ PCB ต้นแบบ
- เสร็จสิ้นพื้นผิว: HASL
- ความหนาของ PCB: 1.6มม
- ความกว้างบรรทัดขั้นต่ำ / ช่องว่าง: 0.1มม./0.1มม
- แหวนวงแหวนขั้นต่ำ: 0.1 มม
- ขนาดรูต่ำสุด: 0.2 มม
- การประกอบวงจรพิมพ์: ใช่
- การผลิตประกอบ PCB: ใช่
- ชุดประกอบบอร์ดพิมพ์: ใช่
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | ค่า |
|---|---|
| ชื่อผลิตภัณฑ์ | การประกอบ PCB ต้นแบบ |
| วัสดุ PCB | FR4 |
| ความหนาของ PCB | 1.6มม |
| ขนาดรูต่ำสุด | 0.2มม |
| ความกว้างบรรทัดขั้นต่ำ / ช่องว่าง | 0.1มม./0.1มม |
| เสร็จสิ้นพื้นผิว | แฮส |
| สีหน้ากากประสาน | สีเขียว |
| สีซิลค์สกรีน | สีขาว |
| สะพานหน้ากากประสานขั้นต่ำ | 0.1มม |
| วิธีทดสอบ | การทดสอบโพรบบิน |
การใช้งาน:
ชุดประกอบบอร์ดพิมพ์ JIETENG เป็นโซลูชันแผงวงจร PCB ที่มีประสิทธิภาพสูงและเชื่อถือได้สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ของคุณชุดประกอบแผงวงจรพิมพ์ของเราผลิตขึ้นด้วยวัสดุบอร์ด FR4 การออกแบบสองชั้น สีซิลค์สกรีนสีขาว และมีความกว้าง/ช่องว่างขั้นต่ำของเส้น 0.1 มม./0.1 มม. และวงแหวนวงแหวนขั้นต่ำ 0.1 มม.ใช้งานได้หลากหลาย เช่น ยานยนต์ การแพทย์ อุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์ด้วยวัสดุที่ทนทานและคุณสมบัติประสิทธิภาพสูง ชุดบอร์ดพิมพ์ของเราจึงเป็นตัวเลือกที่สมบูรณ์แบบสำหรับความต้องการในการประกอบ PCB ของคุณ
ชุดพิมพ์บอร์ดของเราได้รับการออกแบบและผลิตในประเทศจีน ดังนั้นคุณจึงมั่นใจได้ว่าเป็นไปตามมาตรฐานคุณภาพสูงสุดด้วยคุณภาพและประสิทธิภาพที่เหนือกว่า คุณจะสามารถสร้างและบำรุงรักษาผลิตภัณฑ์อิเล็กทรอนิกส์ของคุณได้อย่างมั่นใจด้วยการออกแบบที่ใช้งานง่ายและคุณสมบัติประสิทธิภาพสูง ชุดพิมพ์บอร์ดของเราจึงเป็นโซลูชั่นที่สมบูรณ์แบบสำหรับความต้องการในการประกอบ PCB ของคุณ
ที่ JIETENG เรามุ่งมั่นที่จะให้บริการลูกค้าด้วยผลิตภัณฑ์ชุดประกอบบอร์ดพิมพ์คุณภาพดีที่สุดเราใช้วัสดุและส่วนประกอบที่มีคุณภาพสูงสุดเท่านั้น เพื่อให้แน่ใจว่าชุดบอร์ดพิมพ์ของเราเป็นไปตามมาตรฐานคุณภาพและประสิทธิภาพสูงสุดชุดแผงวงจรพิมพ์ของเราได้รับการออกแบบโดยคำนึงถึงความสะดวกสบาย คุณจึงสามารถติดตั้งและบำรุงรักษาวงจรของคุณได้อย่างง่ายดายด้วยชุดประกอบบอร์ดพิมพ์ของเรา คุณจะมั่นใจได้ว่าอุปกรณ์อิเล็กทรอนิกส์ของคุณทำงานได้อย่างราบรื่นและมีประสิทธิภาพ
การปรับแต่ง:
ต้นแบบการผลิต PCB Assembly จาก JIETENG
JIETENG เชี่ยวชาญในการให้บริการการประกอบ PCB ต้นแบบที่ทำขึ้นเองจากโรงงานผลิต PCB Assembly ในประเทศจีนของเราบริการประกอบ PCB ต้นแบบของเราประกอบด้วย:
- วัสดุ PCB: FR4
- สีซิลค์สกรีน: ขาว
- ขนาดรูเล็กสุด : 0.2 มม
- หน้ากากประสานสี: สีเขียว
- ลวดเชื่อมหน้ากากประสานต่ำสุด: 0.1 มม
เลือก JIETENG สำหรับความต้องการในการผลิต Prototype PCB Assembly แบบกำหนดเองสำหรับแผงวงจร PCB ของคุณ
การสนับสนุนและบริการ:
การสนับสนุนและบริการด้านเทคนิคการประกอบ PCB ต้นแบบ
ที่ XYZ เราให้การสนับสนุนด้านเทคนิคและบริการที่ครอบคลุมสำหรับการประกอบ PCB ต้นแบบทีมวิศวกรมากประสบการณ์ของเราพร้อมที่จะตอบคำถามหรือช่วยแก้ปัญหาใดๆ ที่คุณอาจมีเราเข้าใจถึงความสำคัญของการทำให้โครงการของคุณดำเนินไปได้อย่างรวดเร็วและมีประสิทธิภาพ
เราให้บริการที่หลากหลาย ได้แก่ :
- รีวิวการออกแบบ
- การเลือกและการจัดหาส่วนประกอบ
- การทดสอบการทำงานและการดีบัก
- การประกอบ PCB และการทำงานซ้ำ
- การสร้างต้นแบบและการแก้ไข
- การสนับสนุนและการฝึกอบรมนอกสถานที่
ทีมสนับสนุนของเราพร้อมให้บริการทุกวันตลอด 24 ชั่วโมงทางอีเมลและทางโทรศัพท์ในช่วงเวลาทำการปกติเราหวังว่าจะได้ช่วยเหลือคุณในโครงการ Prototype PCB Assembly
การบรรจุและจัดส่ง:
ต้นแบบ PCB Assembly บรรจุภัณฑ์และการจัดส่ง:
ส่วนประกอบ PCB ต้นแบบจะถูกปิดผนึกทีละชิ้นในถุงป้องกันไฟฟ้าสถิต จากนั้นใส่ลงในซองหรือกล่องกันกระแทกบรรจุภัณฑ์ที่ปลอดภัยทำให้มั่นใจได้ว่าผลิตภัณฑ์ได้รับการปกป้องจากความเสียหายในการขนส่งวิธีการจัดส่งจะถูกกำหนดตามความต้องการของลูกค้า
คำถามที่พบบ่อย:
- ถาม: การประกอบ PCB ต้นแบบคืออะไร
- A: Prototype PCB Assembly ให้บริการโดย JIETENG เป็นแผงวงจรประเภทหนึ่งที่มีการผลิต PCB และบริการประกอบที่มาจากประเทศจีน
- ถาม: ส่วนประกอบใดที่ใช้ใน Prototype PCB Assembly
- A: Prototype PCB Assembly ประกอบด้วยส่วนประกอบต่างๆ เช่น แผงวงจรพิมพ์ วงจรรวม ตัวต้านทาน ตัวเก็บประจุ ทรานซิสเตอร์ เป็นต้น
- ถาม: Prototype PCB Assembly รองรับการปรับแต่งหรือไม่
- ตอบ: ใช่ Prototype PCB Assembly ที่จัดทำโดย JIETENG รองรับการปรับแต่งตามความต้องการของลูกค้า
- ถาม: ข้อดีของการประกอบ PCB ต้นแบบคืออะไร
- A: Prototype PCB Assembly มีข้อได้เปรียบในด้านความแม่นยำสูง ต้นทุนต่ำ และการจัดส่งที่รวดเร็ว
- ถาม: ระยะเวลาในการประกอบ PCB ต้นแบบคือเท่าใด
- ตอบ: ระยะเวลาในการประกอบ Prototype PCB ขึ้นอยู่กับความซับซ้อนของการออกแบบรวมถึงปริมาณการสั่งซื้อโดยทั่วไปคือ 5-7 วันทำการ
