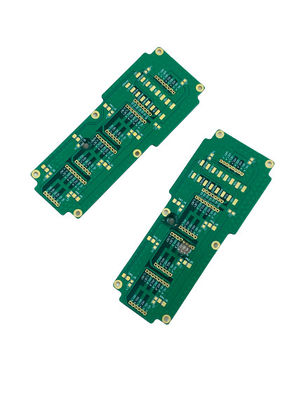

แผงวงจรหลายชั้น 1 ออนซ์พร้อมระยะห่างบรรทัดต่ำสุด 0.1 มม
| Place of Origin | China |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | บรรจุสูญญากาศภายใน, กล่องมาตรฐานด้านนอก |
| เวลาการส่งมอบ | 5-8 วันสำหรับการจัดส่ง |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 150,000 ตารางเมตร / ตารางเมตรต่อปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความหนาของบอร์ด | 1.6มม | บริการประกอบ | ใช่ครับ |
|---|---|---|---|
| ระยะห่างบรรทัดขั้นต่ำ | 0.1มม | ความหนาของทองแดง | 1 ออนซ์ |
| สีซิลค์สกรีน | สีขาว | ขนาดรูต่ำสุด | 0.2มม |
| ความกว้างของเส้นขั้นต่ำ | 0.1มม | เสร็จสิ้นพื้นผิว | แฮส |
| เน้น | HASL Multilayer SMT PCB Board,1oz Multi Layer Circuit Board,SMT PCB Multi Layer Circuit Board |
||
รายละเอียดสินค้า
รายละเอียดสินค้า:
SMT PCB Board เป็นแผงวงจรรวม (บอร์ด IC) ที่ออกแบบมาสำหรับอุตสาหกรรมแผงวงจรอิเล็กทรอนิกส์เป็นผลิตภัณฑ์คุณภาพสูงที่มีความแม่นยำสูงซึ่งผลิตด้วยมาตรฐานที่เข้มงวดด้วยขนาดรูขั้นต่ำ 0.2 มม. ผิวสำเร็จ HASL ระยะห่างระหว่างบรรทัดขั้นต่ำ 0.1 มม. ความหนาของบอร์ด 1.6 มม. และความหนาของทองแดง 1 ออนซ์ บอร์ดนี้ได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการความต้องการมากที่สุดมีความสามารถในการจัดการวงจรที่ซับซ้อนและการผลิตแผงวงจรรวม ทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับโครงการใดๆ ที่ต้องการแผงวงจรรวมที่เชื่อถือได้และทนทาน
คุณสมบัติ:
- ชื่อผลิตภัณฑ์:บอร์ด SMT PCB
- แผงวงจรอิเล็กทรอนิกส์:ใช่
- แผงวงจรพิมพ์:ใช่
- แผงวงจรหลายชั้น:ใช่
- ความกว้างของบรรทัดขั้นต่ำ:0.1มม
- ความหนาของบอร์ด:1.6มม
- เสร็จสิ้นพื้นผิว:แฮส
- สีซิลค์สกรีน:สีขาว
- ชั้น:2
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | ค่า |
|---|---|
| ชั้น | 2 |
| ความหนาของทองแดง | 1 ออนซ์ |
| ขนาดรูต่ำสุด | 0.2มม |
| ความกว้างของเส้นขั้นต่ำ | 0.1มม |
| ระยะห่างบรรทัดขั้นต่ำ | 0.1มม |
| สีหน้ากากประสาน | สีเขียว |
| การควบคุมอิมพีแดนซ์ | ใช่ |
| บริการประกอบ | ใช่ |
| วัสดุ | FR4 |
| ความหนาของบอร์ด | 1.6มม |
การใช้งาน:
แผงวงจร PCB ของ JIETENG เป็นแผงวงจรอิเล็กทรอนิกส์หลายชั้นที่เชื่อถือได้ซึ่งเหมาะสำหรับการใช้งานและสถานการณ์ต่างๆมีการควบคุมอิมพีแดนซ์ที่แม่นยำ ผิวสำเร็จ HASL และความกว้างของเส้นขั้นต่ำ 0.1 มม.ความหนาของกระดานคือ 1.6 มม. และสีซิลค์สกรีนของกระดานเป็นสีขาวแผงวงจรพิมพ์นี้ใช้กันอย่างแพร่หลายในการผลิตและประกอบอุปกรณ์อิเล็กทรอนิกส์ โทรคมนาคม ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์ทางการแพทย์
แผงวงจร PCB ของ JIETENG มีประสิทธิภาพที่ยอดเยี่ยมและคุณภาพที่โดดเด่นมีคุณสมบัติด้านอุณหภูมิที่ยอดเยี่ยมและประสิทธิภาพการเป็นฉนวนสูง ซึ่งทำให้เหมาะสำหรับการใช้งานที่หลากหลายบอร์ดยังมีความทนทานสูงต่อการเกิดออกซิเดชันและการกัดกร่อน และมีประสิทธิภาพทางไฟฟ้าที่ดีแม้ในสภาพแวดล้อมที่สมบุกสมบันนอกจากนี้ แผงวงจรหลายชั้นนี้มีความหนาแน่นของสายไฟสูง และทนทานต่อสัญญาณความเร็วสูงและสัญญาณรบกวนความถี่สูงทำให้เหมาะสำหรับการใช้งานต่างๆ เช่น การส่งสัญญาณและการประมวลผลข้อมูลความเร็วสูง
แผงวงจร PCB ของ JIETENG เป็นตัวเลือกที่เหมาะสำหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์ โทรคมนาคม ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์ทางการแพทย์ตรงตามข้อกำหนดสูงสุดของอุตสาหกรรมและให้ประสิทธิภาพที่เชื่อถือได้และคุณภาพที่ยอดเยี่ยมด้วยการควบคุมอิมพีแดนซ์ที่แม่นยำ ผิวสำเร็จ HASL และความกว้างของเส้นขั้นต่ำ แผงวงจรหลายเลเยอร์นี้สามารถให้ประสิทธิภาพที่เชื่อถือได้ในการใช้งานและสถานการณ์ต่างๆ
การปรับแต่ง:
บอร์ด SMT PCB แบบกำหนดเองจาก JIETENG
JIETENG เป็นผู้ผลิตแผงวงจรพิมพ์ (PCB) ระดับมืออาชีพในประเทศจีนเรามีบอร์ด PCB แบบกำหนดเองที่มีคุณภาพสูงและราคาที่แข่งขันได้
บอร์ด SMT PCB ของเรามีคุณสมบัติดังต่อไปนี้:
- ชื่อยี่ห้อ: JIETENG
- หมายเลขรุ่น: แผงวงจร PCB
- แหล่งกำเนิดสินค้า: จีน
- วัสดุ: FR4
- กระดานหนา : 1.6 มม
- เสร็จสิ้นพื้นผิว: HASL
- ขนาดรูเล็กสุด : 0.2 มม
- ชั้น: 2
บอร์ด SMT PCB ของเราเหมาะสำหรับการใช้งานแผงวงจรหลายชั้นและแผงวงจรอิเล็กทรอนิกส์
การสนับสนุนและบริการ:
การสนับสนุนด้านเทคนิคและบริการของบอร์ด SMT PCB
ที่ ABC Electronics เรามุ่งมั่นที่จะให้การสนับสนุนด้านเทคนิคและบริการที่มีคุณภาพสำหรับผลิตภัณฑ์บอร์ด SMT PCBพนักงานที่มีความรู้และประสบการณ์ของเราพร้อมที่จะช่วยเหลือคุณด้วยคำถามทางเทคนิคใดๆ ที่เกี่ยวข้องกับการออกแบบ การติดตั้ง หรือการบำรุงรักษาบอร์ด SMT PCB
เราให้บริการที่หลากหลายเพื่อให้แน่ใจว่าบอร์ด SMT PCB ของคุณทำงานได้อย่างถูกต้องและอยู่ในสภาพสูงสุดบริการเหล่านี้รวมถึง:
- ความช่วยเหลือด้านการออกแบบและติดตั้ง
- การบำรุงรักษาและการแก้ไขปัญหา
- อัพเดตซอฟต์แวร์และเฟิร์มแวร์
- การอัพเกรดและแก้ไขฮาร์ดแวร์
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการสนับสนุนด้านเทคนิคและบริการของบอร์ด SMT PCB โปรดติดต่อเราวันนี้
การบรรจุและจัดส่ง:
SMT PCB Board บรรจุภัณฑ์และการจัดส่ง:
ควรบรรจุบอร์ด SMT PCB อย่างระมัดระวังด้วยถุงพลาสติกป้องกันไฟฟ้าสถิต จากนั้นใส่ในกล่องโฟมที่บุด้วยถุง ESDกล่องด้านนอกควรมีเครื่องหมายป้องกัน ESDควรจัดส่งบอร์ดในกล่องที่มีการป้องกันอย่างดี
คำถามที่พบบ่อย:
Q1: บอร์ด SMT PCB คืออะไร?
A1: บอร์ด SMT PCB ย่อมาจากแผงวงจรพิมพ์เทคโนโลยีการติดตั้งพื้นผิวซึ่งผลิตโดย JIETENG พร้อมแผงวงจร PCB หมายเลขรุ่นและผลิตในประเทศจีน
Q2: ข้อดีของบอร์ด SMT PCB คืออะไร?
A2: ข้อได้เปรียบหลักของบอร์ด SMT PCB ได้แก่ การย่อขนาดที่มากขึ้นด้วยส่วนประกอบที่น้อยลง ความหนาแน่นของส่วนประกอบที่สูงขึ้น ความน่าเชื่อถือของบรรจุภัณฑ์ที่เพิ่มขึ้น และปริมาณการผลิตที่ดีขึ้น
Q3: บอร์ด SMT PCB ผลิตขึ้นอย่างไร?
A3: บอร์ด SMT PCB ทำขึ้นผ่านกระบวนการวางน้ำยาประสานบนแผ่นอิเล็กโทรดของบอร์ด วางส่วนประกอบที่ยึดกับพื้นผิวบนบอร์ด จากนั้นให้ความร้อนกับบอร์ดเพื่อให้บัดกรีประสานใหม่
Q4: วัสดุอะไรที่ใช้ทำบอร์ด SMT PCB?
A4: วัสดุที่ใช้ทำบอร์ด SMT PCB โดยทั่วไปประกอบด้วยทองแดง ใยแก้ว เรซิน และหน้ากากประสาน
Q5: การประกันคุณภาพสำหรับบอร์ด SMT PCB คืออะไร?
A5: JIETENG มีนโยบายการประกันคุณภาพที่เข้มงวดสำหรับบอร์ด SMT PCBบอร์ดทั้งหมดได้รับการทดสอบโดยใช้อุปกรณ์ตรวจสอบและทดสอบขั้นสูงเพื่อให้แน่ใจว่าตรงตามมาตรฐานคุณภาพสูงสุด
