FR4 Multilayer Printed Circuit Board Immersion Gold บนพื้นผิวของ Rogers
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JIETENG |
| ได้รับการรับรอง | ISO/TS16949/RoHS/TS16949 |
| หมายเลขรุ่น | FR4 |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องเปล่าบรรจุสูญญากาศ |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ต่อรองได้ |
| สามารถในการผลิต | 360,000 ตร.ม. / ปี |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| เน้น | FR4 แผงวงจรพิมพ์หลายชั้น,แผงวงจรพิมพ์หลายชั้นฟรีฮาโลเจน,บอร์ด PCB 4 ชั้นฮาโลเจนฟรี |
||
|---|---|---|---|
รายละเอียดสินค้า

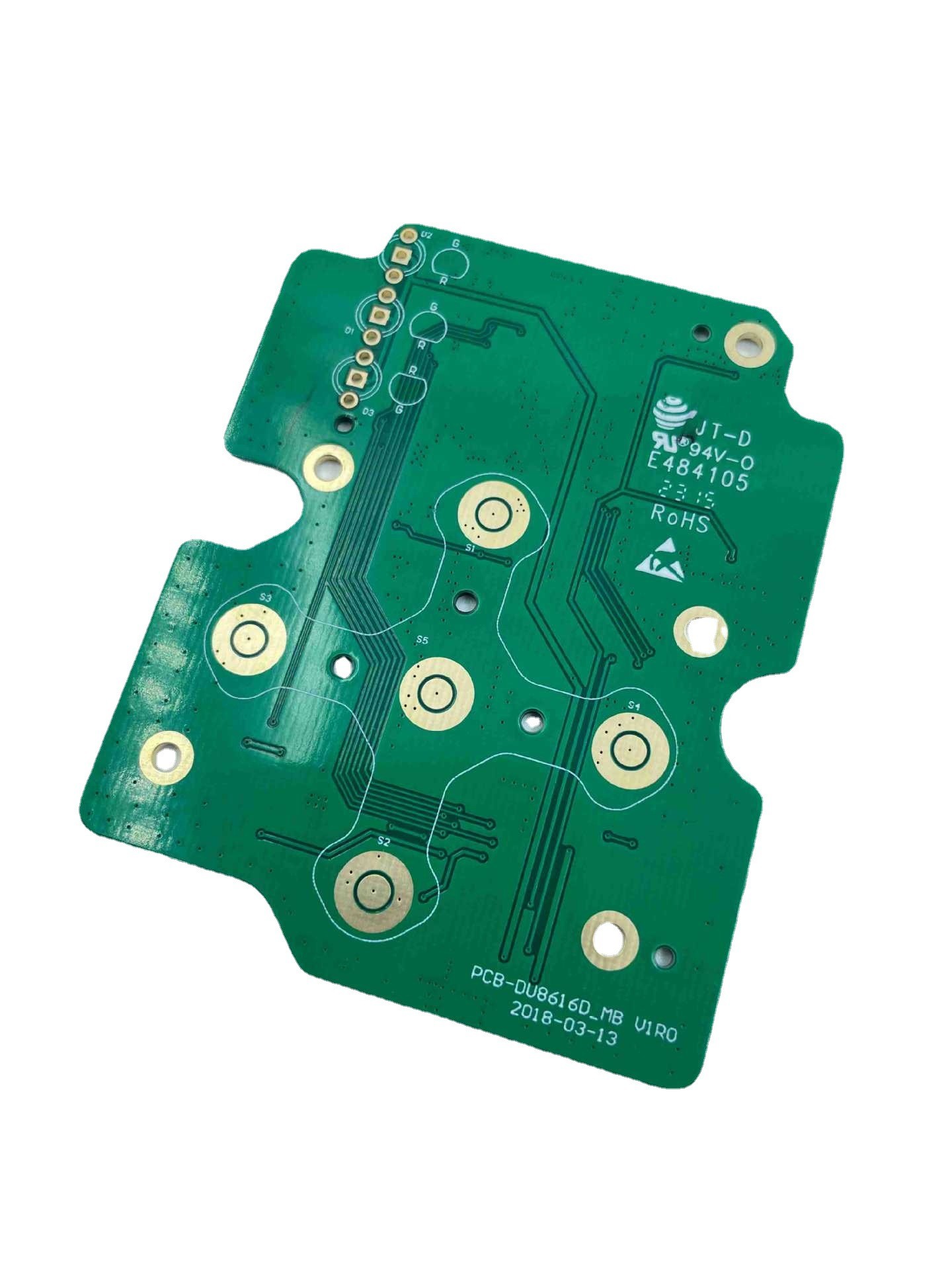

การแช่ทองบนพื้นผิวของแผ่นกระดาน 4 ชั้นของ Rogers 4350
ต่อไปนี้เป็นรายละเอียดบางประการเกี่ยวกับบอร์ด 4 ชั้นของ Rogers 4350 พร้อมผิวชุบสีทอง:
กระดานทำจากวัสดุ Rogers 4350 ซึ่งเป็นลามิเนตประสิทธิภาพสูงที่ขึ้นชื่อในด้านคุณสมบัติทางความร้อนและเชิงกลที่ยอดเยี่ยมโดยทั่วไปแล้ว Rogers 4350 จะใช้ในการใช้งานความถี่สูง เช่น วงจรความถี่วิทยุและไมโครเวฟ
บอร์ดมีสี่ชั้น ซึ่งหมายความว่ามีวัสดุนำไฟฟ้าสี่ชั้นคั่นด้วยชั้นฉนวนโดยทั่วไปแล้วบอร์ดสี่ชั้นจะใช้ในงานที่ต้องการความซับซ้อนสูงกว่าบอร์ดสองชั้น
บอร์ดมีผิวเคลือบทองแบบจุ่ม ซึ่งเป็นผิวสัมผัสที่ให้พื้นผิวเรียบและสม่ำเสมอซึ่งเหมาะสำหรับการบัดกรีพื้นผิวทองแช่ยังช่วยปกป้องร่องรอยทองแดงบนกระดานจากการเกิดออกซิเดชันและการกัดกร่อน
การรวมกันของวัสดุ Rogers 4350 กับการเคลือบทองแบบจุ่ม บ่งบอกว่าบอร์ดได้รับการออกแบบมาสำหรับการใช้งานความถี่สูงที่ต้องการประสิทธิภาพและความน่าเชื่อถือสูง
| รายการ | ความสามารถ |
| วัสดุฐาน | FR-4, TG สูง FR-4, วัสดุปราศจากฮาโลเจน, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, ฐานอลูมิเนียม, เทฟลอน, PI ฯลฯ |
| ชั้น | 1-60 |
| ความหนาของทองแดงด้านใน / ด้านนอกสำเร็จรูป | 0.5-6OZ |
| ความหนาของบอร์ดสำเร็จรูป | 0.2-7.0 มม. (≤0.2 มม. ต้องการการตรวจสอบ), ≤0.4 มม. สำหรับ HASL |
| ความหนาของบอร์ด≤1.0มม.: +/-0.1มม 1ความหนาของบอร์ด>2.0 มม.: +/-8% |
|
| ขนาดแผงสูงสุด | ≤2ด้านPCB: 600*1500mm PCB หลายชั้น: 500 * 1200 มม |
| ความกว้าง / ระยะห่างของเส้นตัวนำขั้นต่ำ | ชั้นใน: ≥3/3mil ชั้นนอก: ≥3.5/3.5mil |
| ขนาดรูต่ำสุด | รูเชิงกล: 0.15 มม รูเลเซอร์: 0.1 มม |
| ความแม่นยำในการเจาะ: การเจาะครั้งแรก การเจาะครั้งแรก: 1mil การเจาะครั้งที่สอง: 4mil |
|
| วาร์ปเพจ | ความหนาของบอร์ด≤0.79มม.: β≤1.0% 0.80≤ความหนาของบอร์ด≤2.4มม.: β≤0.7% ความหนาของบอร์ด≥2.5มม.: β≤0.5% |
| อิมพีแดนซ์ควบคุม | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (ต้องการการตรวจสอบ) |
| อัตราส่วนภาพ | 15:01 น |
| แหวนเชื่อมขั้นต่ำ | 4mil |
| สะพานหน้ากากประสานขั้นต่ำ | ≥0.08มม |
| ความสามารถในการเสียบจุดแวะพัก | 0.2-0.8มม |
| ความทนทานต่อรู | PTH: +/- 3 ล้าน NPTH: +/- 2 มิลลิแอมป์ |
| โครงร่างโปรไฟล์ | รูต/ วีคัท/ บริดจ์/ รูสแตมป์ |
| สีหน้ากากประสาน | เขียว, เหลือง, ดำ, น้ำเงิน, แดง, ขาว, เขียวด้าน |
| สีเครื่องหมายส่วนประกอบ |
ขาวเหลืองดำ
|
เซินเจิ้น Jieteng Circuit Co., Ltd. เป็นผู้ผลิตแผงวงจรพิมพ์ (PCB) ตั้งอยู่ในเซินเจิ้น ประเทศจีนบริษัทมีความเชี่ยวชาญในการผลิต PCB คุณภาพสูงสำหรับการใช้งานที่หลากหลาย รวมถึงอุตสาหกรรม ยานยนต์ โทรคมนาคม และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
บริษัทนำเสนอโซลูชั่น PCB ที่หลากหลาย รวมถึง PCB แบบด้านเดียว สองด้าน และหลายเลเยอร์ ตลอดจน PCB เฉพาะด้านสำหรับอุณหภูมิสูง ความถี่สูง และการใช้งานที่มีความต้องการสูงอื่นๆเรายังให้บริการเพิ่มเติม เช่น การเตรียมพื้นผิว การใช้หน้ากากประสาน และการพิมพ์สกรีน
เซินเจิ้น Jieteng Circuit Co., Ltd. มุ่งมั่นในคุณภาพและนวัตกรรม บริษัทใช้อุปกรณ์และเทคโนโลยีการผลิตขั้นสูงเพื่อให้แน่ใจว่า PCB ของพวกเขาตรงตามมาตรฐานสูงสุดด้วยทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ เราทำงานอย่างใกล้ชิดกับลูกค้าของเราเพื่อให้มั่นใจว่า PCBs ของเราเป็นไปตามข้อกำหนดเฉพาะของพวกเขา
นอกเหนือจากความมุ่งมั่นในคุณภาพแล้ว บริษัทยังให้ความสำคัญกับการบริการลูกค้าเราทำงานอย่างใกล้ชิดกับลูกค้าของเราเพื่อจัดหาโซลูชันส่วนบุคคลและการสนับสนุนตลอดกระบวนการผลิต PCB ตั้งแต่การออกแบบจนถึงการส่งมอบ
